İç ünitenin montajı
İKAZ
İç ünitenin ağırlığı yaklaşık 46 kg'dır. Ünitenin montajı için
iki kişi gerekir.
1 Montaj şablonunu (see packing) duvara yerleştirin ve sabitleme
noktalarını işaretleyin (2 tane üstte (● T) ve 2 tane altta (● B)).
İşaretlerin (ikişer ikişer) tam tesviyede ve işaret ölçülerinin
şekil 4 ile uygun olduğundan emin olun.
Ünite düz monte edilmezse, su devresinde hava kalarak
ünitenin arızalı çalışmasına yol açabilir.
RKHBX modelinin montajını yaparken, drenaj tavasının
taşmasını önlemek için buna özellikle dikkat edilmelidir.

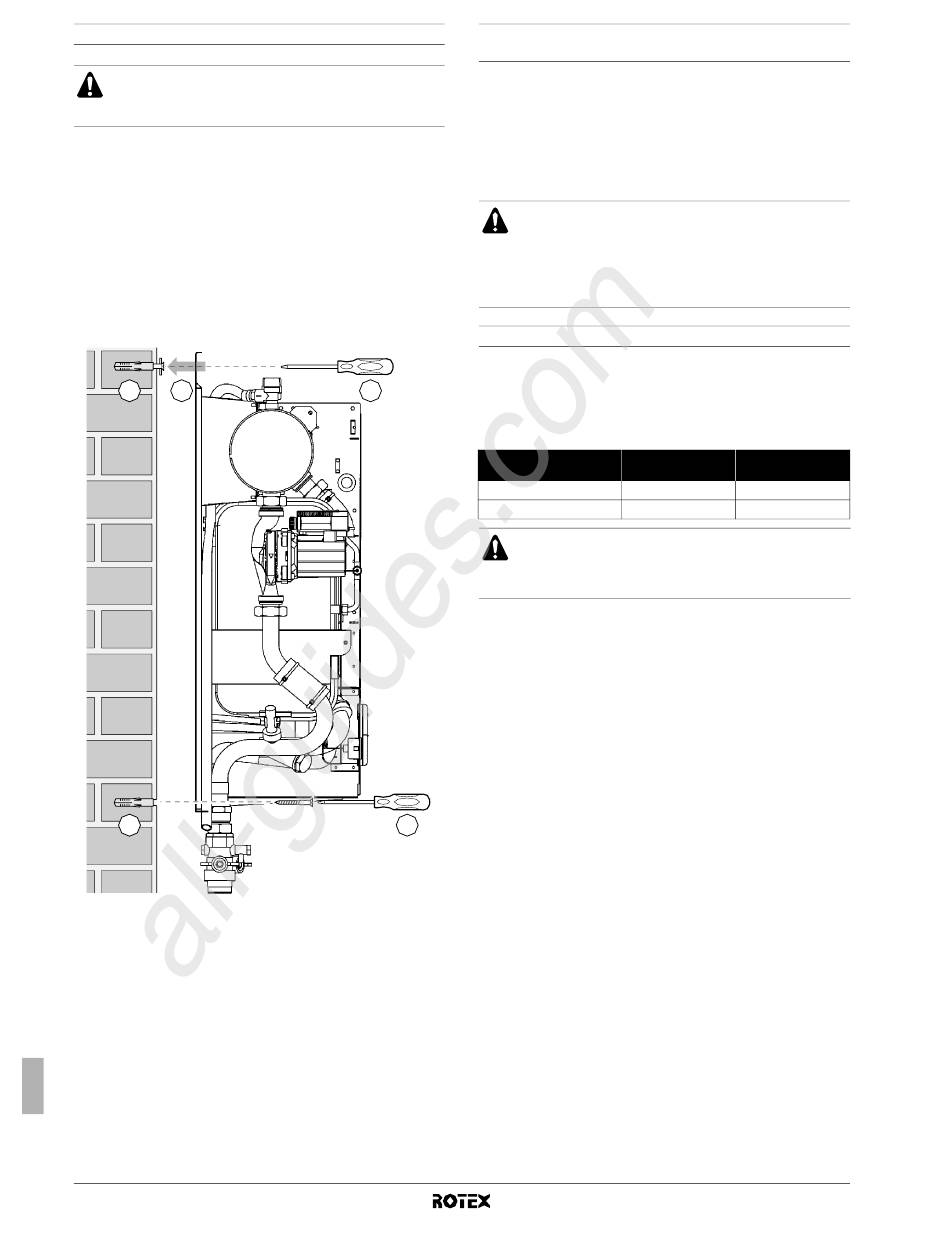

2 4 delik açın ve 4 dübel yerleştirin (M10'a uygun).
3 Vidaları üst dübellere yerleştirin ve iç üniteyi üst vidalara asın.
4 Vidaları alt dübellere yerleştirin ve sıkıca tespit edin.
1 2
1
Montaj kılavuzu
13
All manuals and user guides at all-guides.com
EKHBDP drenaj tava kitinin montajı (yalnız RKHBX
modelleri için)
Isıtma/soğutma modelleri için, drenaj tava kitinin montajı gereklidir
(bkz. "Aksesuarlar" sayfa 2).
Soğutma işletimi sırasında, havadaki su buharı (nem) yoğuşarak
soğuk olan soğutucu ve su borularının yüzeylerinde toplanabilir. Bu
su, drenaja bağlanmış olması gereken drenaj tavasında toplanır.
Montaj talimatları için drenaj tava kiti ile birlikte verilen montaj
yaprağına bakın.
Soğutucu boruları
İç ünite ile dış ünite arasındaki soğutucu boruları hakkında tüm
yönerge, talimat ve spesifikasyonlar için dış ünite montaj kılavuzuna
3
bakın.
İç ünite üzerindeki gaz borusu ve sıvı borusu konumları, "Ana
elemanlar" sayfa 10 konusunda gösterilmiştir.
Gaz borusu bağlantısı
Sıvı borusu bağlantısı
4
İKAZ
Basınç boşaltma valfının hortum ucunu drenaj tavasının
içine yerleştirmeyi unutmayın. Bunun yapılmaması suyun
elektrikli parçalarla temas etmesine yol açarak elektrik
çarpmalarına veya elektrik sisteminde kısa devrelere
neden olur.
Soğutucu boru
spesifikasyonları İç ünite
15,9 mm (5/8 inç)
6,4 mm (1/4 inç)
Soğutucu boru bağlantılarını yaparken, somunları sıkmak
ya da gevşetmek için daima iki anahtar kullanın! Bunun
yapılmaması, boruların zarar görmesine ve kaçaklara yol
açabilir.
Hava su tipi ısı pompa sistemi iç ünitesi
Dış ünite
15,9 mm (5/8 inç)
6,4 mm (1/4 inç)
