hager TG559A Technische Beschreibung

Technische beschreibung
Austauschmodul für
Funk-DKM TG558A
TG559A
1. Eigenschaften
Das Ersatzmodul TG559A dient zum Auswechseln der Leiterplatte
des Druckknopfmelders TG558A falls dieser eine Batteriestörung
oder einen Fehler aufweist.

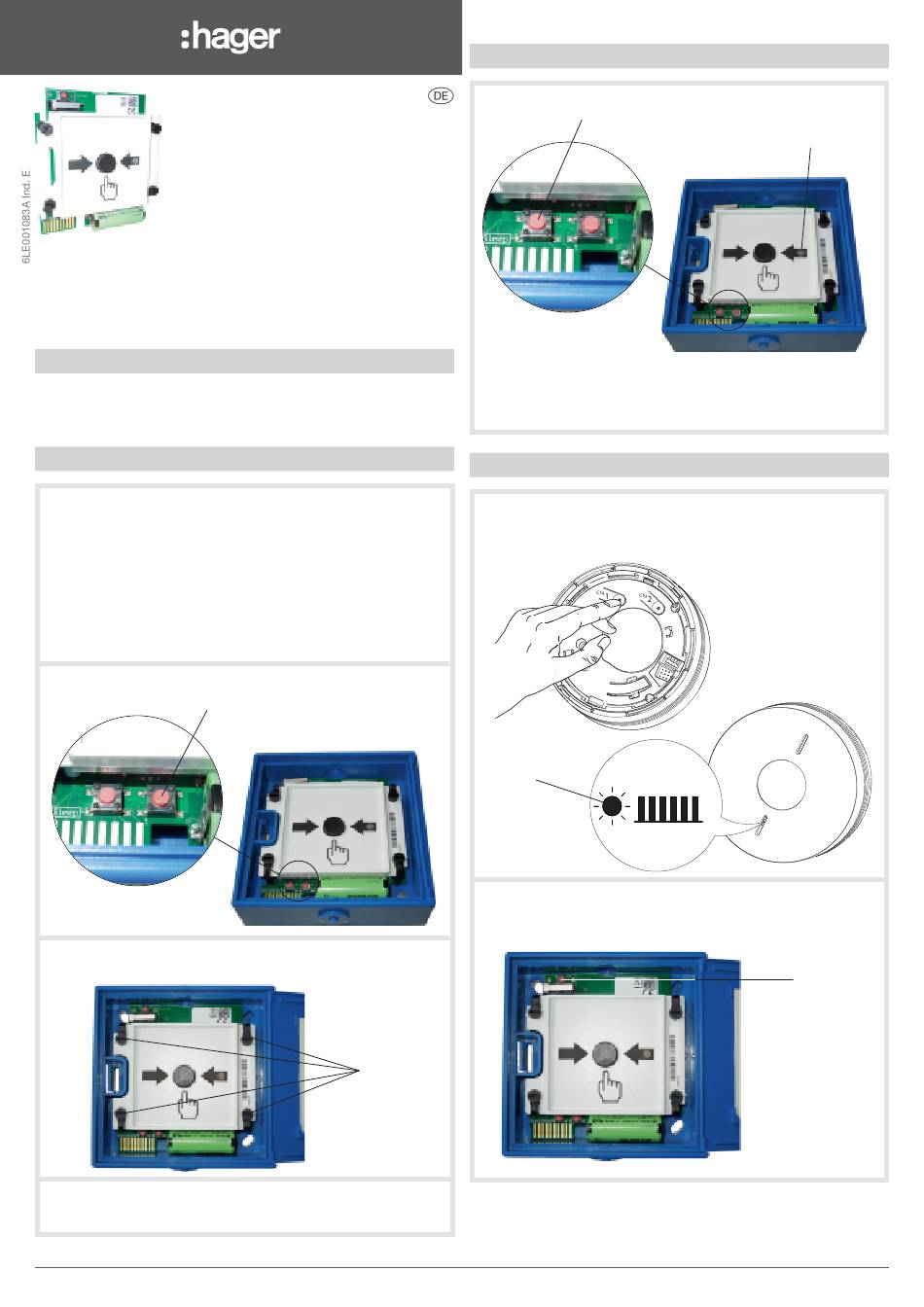

2. Austausch der Leiterplatte
1. Klappe des Druckknopfmelders öffnen und schließen, um
eventuelle, auf den vernetzten Meldern gespeicherte
Fehlermeldungen zu löschen. Warten bis die anderen Melder
aufhören zu signalisieren. Falls der defekte Druckknopfmelder
kein Fehlerrücksetzung mehr versenden kann, öffnen und
schließen sie die Klappe eines anderen Druckknopfmelders
oder drücken sie auf die Test- Taste eines anderen beliebigen
Melders im Funknetzwerk bis die akustische
Fehlersignalisierung gelöscht ist.
Öffnen Sie die Klappe und schalten Sie, durch drücken der
2.
rechten Taste, das Gerät aus.
3. Leiterplatte durch entriegeln der 4 Fixiernasen
herausnehmen.
Neue Leiterplatte einsetzen und die 4 Fixiernasen wieder
4.
verriegeln.
1
3. Stromversorgung
1. Kurz die linke Taste drücken.
2. Die gelbe LED blinkt 5 Sekunden und anschließend einmal
alle 10 Sekunden. Diese Anzeige signalisiert den
Normalbetrieb des Melders.
4. Funkvernetzung der Melder
1. Einen im System befindlichen Druckknopf- oder
Rauchwarnmelder in den Einlernbetrieb schalten;
dazu zweimal die Cfg1-Taste betätigen.
Die rote LED
blinkt
2. Alle zu vernetzenden Austauschmodule in den
Einlernbetrieb schalten; dazu zweimal die Cfg1-Taste
betätigen.
Fixiernasen
Rote LED (Alarm
und Programmierung)
Gelbe LED (Funktion
und Störung)
Cfg1-Taste
6LE001083A Ind. E
