Service
VIADRUS K4G3H24XX

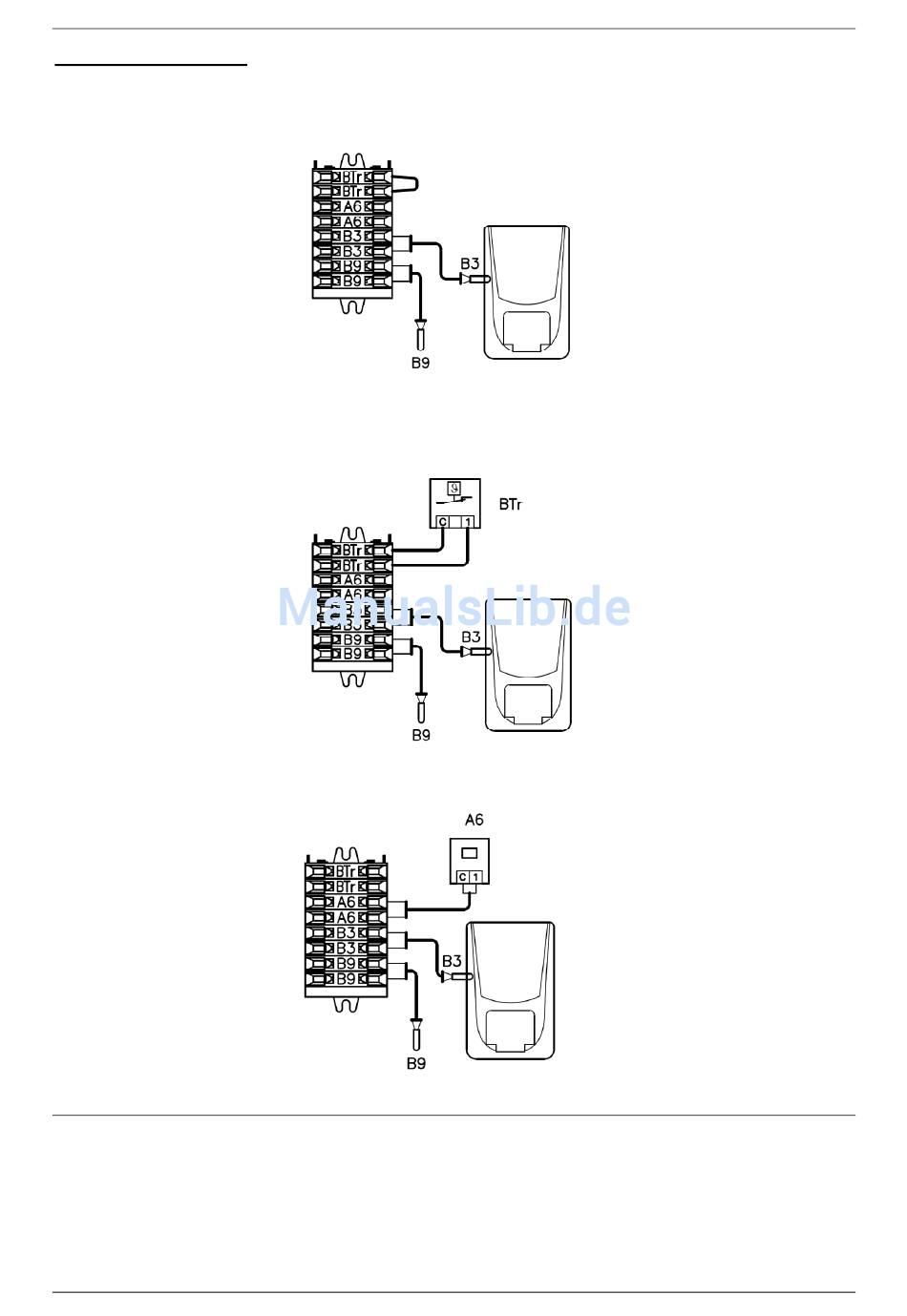

Anschluss der Kesselanschlussplatte ohne übergeordnete Regelung (Kesselstandardlieferung):
Anschluss des Zimmerthermostates:
Anschluss der übergeordneten Regelung – des Regulators mit der Zimmergerät OPENTHERM:
Abb. Nr. 26 Schema des Kesselanschlußes
X200
X200
41
B3 Sensor WW
B9 Außenfühler
BTr Zimmerthermostat
B3 Sensor WW
B9 Außenfühler
A6 Zimmergerät OPENTHERM
B3 Sensor WW
B9 Außenfühler
