2.

Aufbau der Zentralen

* Gehäuse aus 2mm starkem, pulverbeschichtetem Stahlblech - Farbton grauweiß RAL 9002
* Frontplatte aus 2mm starkem, pulverbeschichtetem Stahlblech, abnehmbar
* Anschlußplatine, Rechnerplatine und Netz-/Ladeteil sind auf Gehäuserückwand montiert
2.1

Zentrale im ZG2

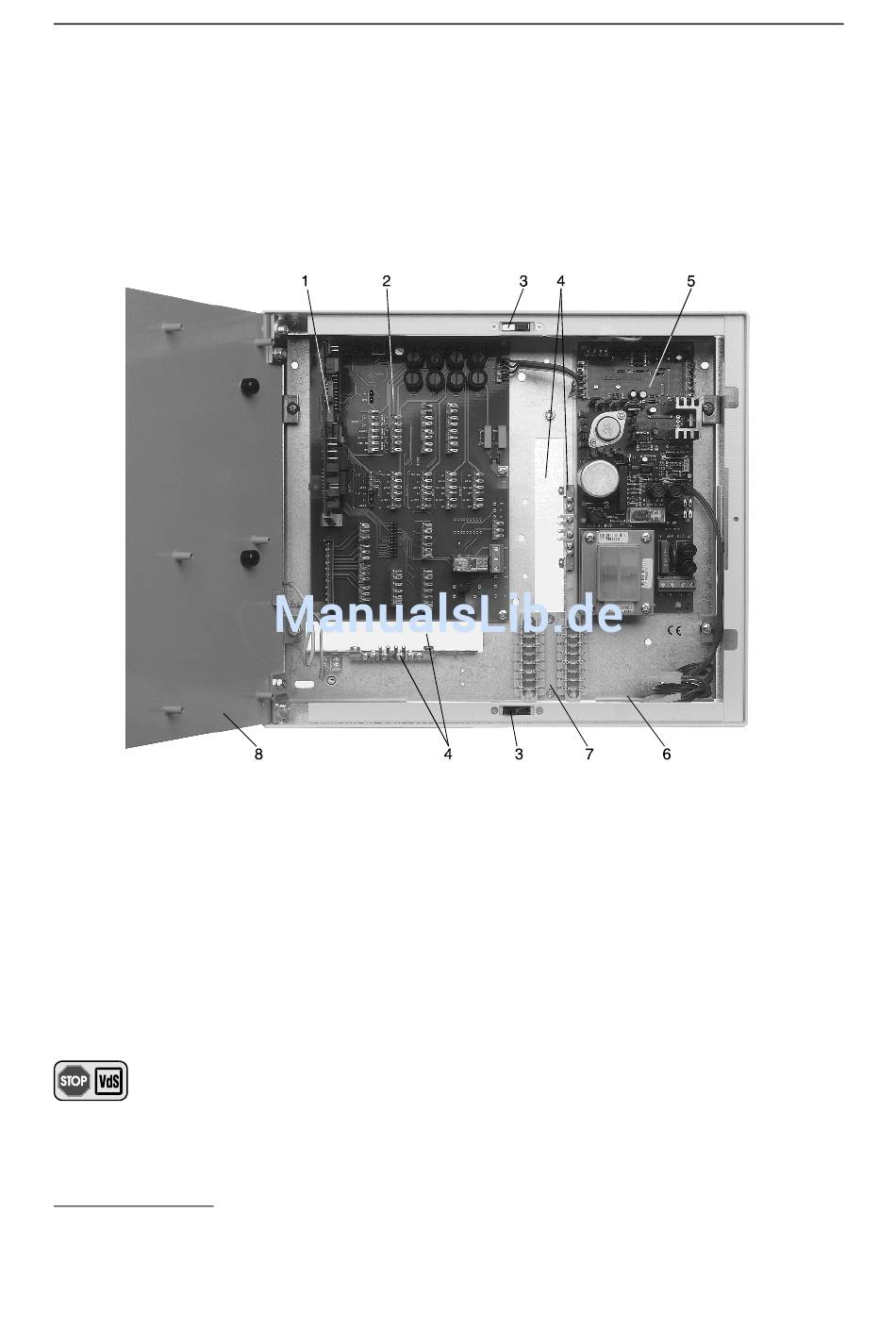

Abb. 13 561-HB48 im Gehäuse ZG 2
1 = Steckkarte Rechnerplatine
2 = Anschlußplatine
3 = Deckelkontakt
4 = Kabeleinführung mit Schirm-Anschlußleiste
5 = Netz/Ladeteil 12V DC/17Ah
6 = Akkustellplatz
7 = Verteilerblock, alternativ: Platz für Netzentstörfilter-Einbau
8 = Frontplatte, abnehmbar, Bedienteil nachrüstbar
Bei VdS-gemäßer Installation ist ein Gehäuseschloß Art.-Nr. 028050 sowie eine
Relaiskarte 070478 (Steckplatz auf Anschlußplatine verwenden) erforderlich.
Der Gehäusetyp ZG2 bietet keine Möglichkeit zum Einbau von Erweiterungsmodulen.
Notstromversorgung
Das Gehäuse bietet Platz für 2 Akkumulatoren mit max. 6,5Ah (Art.-Nr. 018004)
