Errichteranleitung
2.2 Zentrale im ZG3.1

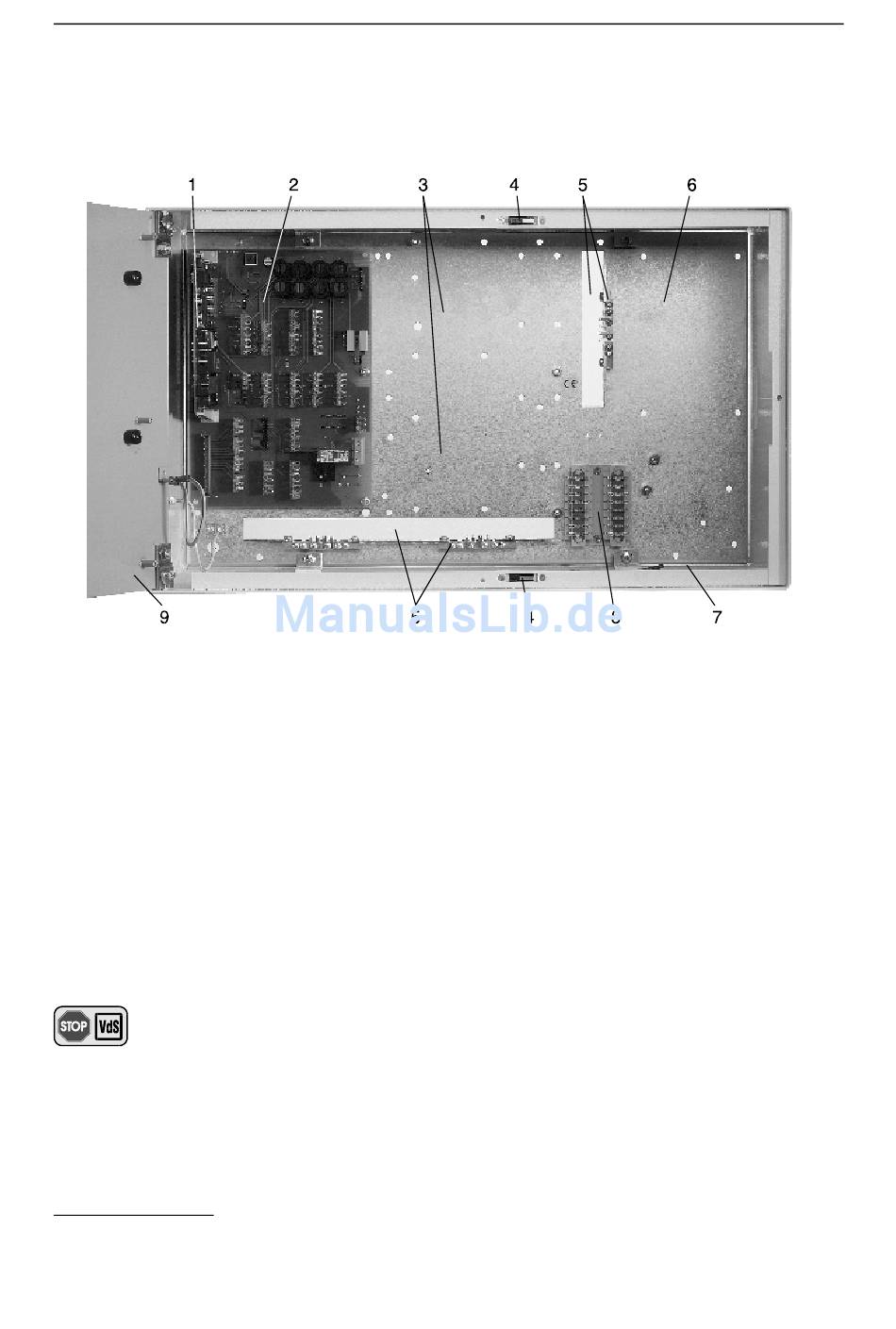

Abb. 15 561-HB48 im Gehäuse ZG3.1
1 = Steckkarte Rechnerplatine
2 = Anschlußplatine
3 = Montageplatz für Erweiterungsmodul sowie Übertragungseinrichtung
4 = Deckelkontakt
5 = Kabeleinführung mit Schirm-Anschlußleiste
6 = Platz für Netz/Ladeteil (Option) 010686.01 oder 010690.01
7 = Akkustellplatz
8 = Verteilerblock, alternativ: Platz für Netzentstörfilter-Einbau
9 = Frontplatte, abnehmbar, Bedienteil nachrüstbar
Bei VdS-gemäßer Installation ist ein Gehäuseschloß Art.-Nr. 028050 sowie eine
Relaiskarte 070478 (Steckplatz auf Anschlußplatine verwenden) erforderlich.
Ist die Energieversorgung der Einbruchmelderzentrale nicht Bestandteil der Zentrale,
muß sie in unmittelbarer Nähe (ohne Zwischenraum) der Zentrale montiert (gegenseitig
verschraubt) werden. Ein Angriff auf die Verbindungsleitungen ohne mechanische
Beschädigung der Gehäuse darf nicht möglich sein.
Notstromversorgung
Das Gehäuse bietet Platz für 2 Akkumulatoren mit max. 16Ah (Art.-Nr. 018007)
