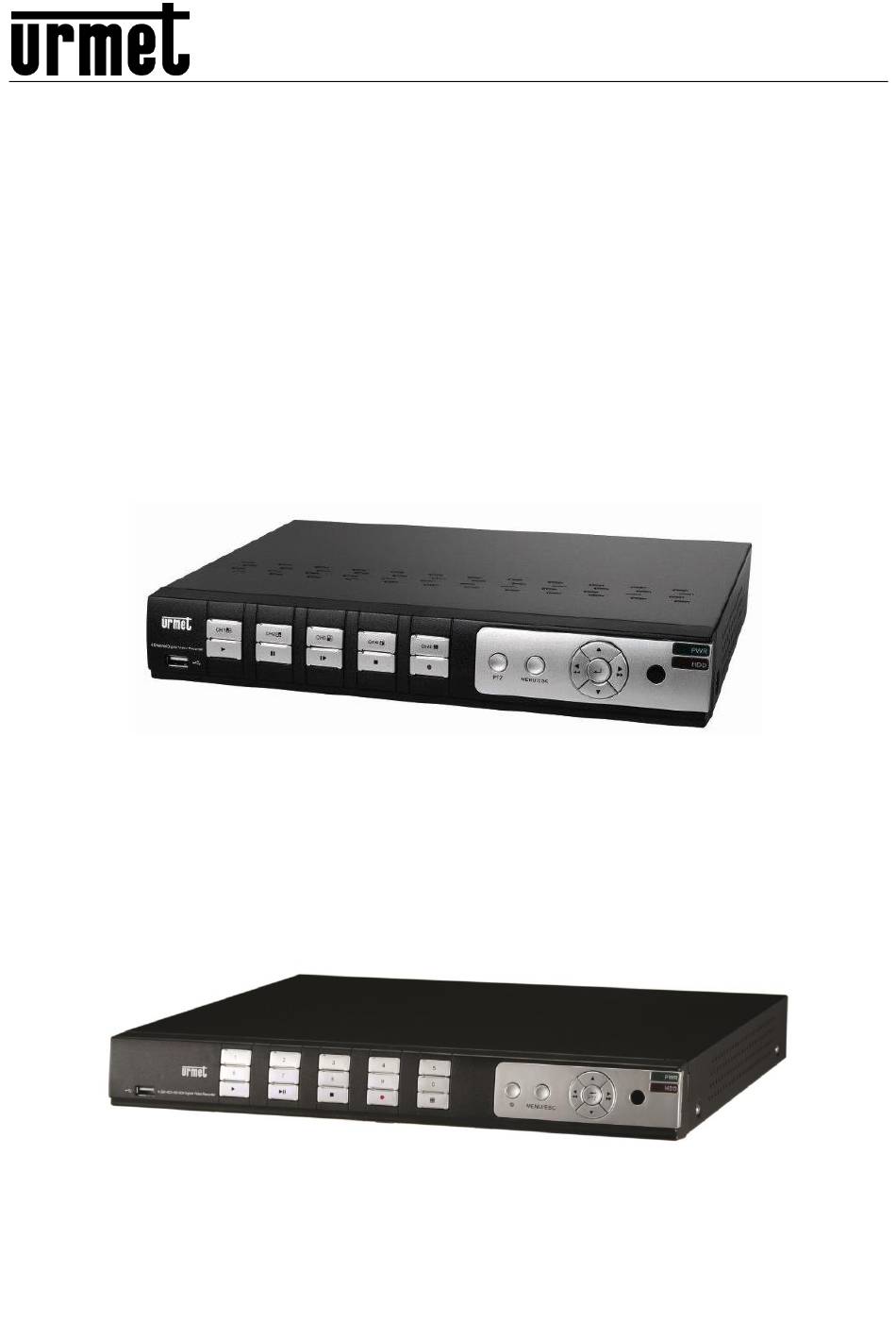

Seite 1 Mod. 1093 DS1093-493B DVR H.264 MIT HDMI DVR Serie Hybrid 1080P 4 Kan. Typ 1093/534P 8 Kan. Typ 1093/538P 16 Kan. Typ 1093/536P BEDIENUNGSANLEITUNG...
Seite 2: Inhaltsverzeichnis
2.1.2 Frontseite Hybrid DVR Typ 1093/538P, 1093/538P-E und Typ 1093/536P, 1093/536P-E ......10 Geräterückseite ........................11 2.2.1 Geräterückseite DVR Hybrid 1080P Typ 1093/534P und Typ. 1093/534P-E ..........11 2.2.2 Geräterückseite Hybrid DVR Typ 1093/538P und Typ. 1093/538P-E ............12 2.2.3 Geräterückseite Hybrid DVR Typ 1093/536P und Typ.
Seite 3 PTZ Control (PTZ) ............................75 3.10.9 Cruise Set (Navigationseinstellung) ......................77 Download und Installation des Plug-ins der Web-Schnittstelle ............78 Zugriff auf die Web DVR-Schnittstelle über IP-Adresse, URL oder Urmet DDNS-Account ... 79 Live-Schnittstelle ........................80 4.2.1 Menüleiste ..............................80 4.2.2...
Seite 4 5.2.1 Urmet IUVSpad und iUVStab Mobile ......................107 Funktion P2P ........................112 Technische Daten 1093/534P 1093/538P und 1093/536P (PAL-Format) ......... 115 Maximale Aufzeichnungsdauer mit 1000 GB-Festplatte ..............118 Typ 1093/534P – 1093/538P – 1093/536P ................118 Einstellung der Aufzeichnungsalarme ....................122 Problemlösung .............................
Seite 5: Allgemeine Informationen
Bewahren Sie dieses Dokument sorgfältig und an einem leicht zugänglichen Ort auf, damit Sie es bei Bedarf umgehend konsultieren können. PRODUKTBESCHREIBUNG Bei diesem Produkt von URMET S.p.A. handelt es sich um einen digitalen Videorecorder, der in der Lage ist, von mehreren Kameras stammende Bilder auf einer Festplatte aufzuzeichnen. 1.1.1 ALLGEMEINE MERKMALE ➢...
Seite 6: Öffnen Der Verpackung
Funktion Beschreibung Doppelter Videoausgang mit Monitor, VGA-Ausgangsport oder HDMI-Ausgang Live (wenn möglich); unterstützt die Client Software URMET UVS, Live MP- Überwachung und Zoom in/out, automatische Sequenz und PIP-Anzeige. Videokomprimierungsstandard: H.264; Aufzeichnungsqualität, einstellbare Auflösung Bildfrequenz; multiple Aufzeichnungsmodi (kontinuierlich, Aufzeichnung programmiert, manuell, auf Alarm (wenn verfügbar), Bewegungsmelder und standortferne Aktivierung).
Seite 7: Warnhinweise
➢ Im Reparaturfall sollten Sie alle wichtigen Daten abspeichern, bevor Sie das Gerät zum Kundendienst bringen. URMET S.p.A. übernimmt keinerlei Haftung für den eventuellen Verlust gespeicherter Daten. ➢ Der Einbau einer zusätzlichen Festplatte darf ggf. nur durch einen qualifizierten Fachmann oder nach Rücksprache mit dem Kundendienst erfolgen.
Seite 8: Bildaufzeichnungen
DATENSCHUTZ UND COPYRIGHT ➢ Der digitale Videorecorder der Serie Hybrid 1080P Typ 1093/534P - Typ 1093/538P - Typ 1093/536P ist ein Gerät für Videoüberwachungsanlagen. Die Bildaufzeichnung unterliegt den geltenden Bestimmungen des Betreiberlandes. Darüber hinaus ist die Aufzeichnung von urheberrechtlich geschützten Bildern untersagt.
Seite 9: Beschreibung Der Teile
BESCHREIBUNG DER TEILE FRONTTAFEL Es wird daran erinnert, dass DVR das Akronym für Digital Video Recorder Equipment (Digitales Videoaufzeichnungsgerät) ist. 2.1.1 FRONTSEITE HYBRID DVR TYP 1093/534P UND TYP. 1093/534P-E 16 17 Funktion Taste Beschreibung Einschaltanzeige Erscheint die Anzeige "grün" wird das System regulär versorgt.
Seite 10: Frontseite Hybrid Dvr Typ 1093/538P, 1093/538P-E Und Typ 1093/536P, 1093/536P-E
USB-Port Verbinder USB 2.0 Port 2.1.2 FRONTSEITE HYBRID DVR TYP 1093/538P, 1093/538P-E UND TYP 1093/536P, 1093/536P-E Funktion Taste Beschreibung Ist die Anzeige "rot" und blinkt, bedeutet dies, dass das Lesen oder Festplatten- Schreiben auf der Festplatte im Gang Anzeige Anzeigen Erscheint die Anzeige "grün"...
Seite 11: Geräterückseite
GERÄTERÜCKSEITE 2.2.1 GERÄTERÜCKSEITE DVR HYBRID 1080P TYP 1093/534P UND TYP. 1093/534P-E ➢ Typ. 1093/534P ➢ Typ. 1093/534P-E Physischer Port Beschreibung Videoeingänge CH1-CH4 für Videoeingänge (BNC) Audioeingänge Audioeingänge (RCA) Audioausgang Audioausgang (RCA) USB-Anschluss für Maus USB-Port HDMI-Anschluss für Monitor HDMI-Port VGA-Anschluss für Monitor und PC-Monitor...
Seite 12: Geräterückseite Hybrid Dvr Typ 1093/538P Und Typ. 1093/538P-E
2.2.2 GERÄTERÜCKSEITE HYBRID DVR TYP 1093/538P UND TYP. 1093/538P-E ➢ Typ. 1093/538P ➢ Typ. 1093/538P-E Physischer Port Beschreibung Videoeingang CH1-CH8 für Videoeingänge (BNC) Audioeingänge Audioeingänge (RCA) Audioausgang Audioausgang (RCA) USB-Verbinder für Maus USB-Port HDMI-Anschluss für Monitor HDMI-Port VGA-Anschluss für Monitor und PC-Monitor VGA-Port PIN RS485/ Alarme RS485-Schnittstelle/Sensoren/Alarme (siehe Pin)
Seite 13: Geräterückseite Hybrid Dvr Typ 1093/536P Und Typ. 1093/536P-E
2.2.3 GERÄTERÜCKSEITE HYBRID DVR TYP 1093/536P UND TYP. 1093/536P-E ➢ Typ. 1093/536P ➢ Typ. 1093/536P-E Physischer Port Beschreibung Videoeingang CH1-CH16 für Videoeingänge (BNC) Audioeingänge Audioeingänge CH1-CH8 (RCA) Audioeingänge Anschluss für Kabel mit Audioeingängen CH9-CH16 (RCA) Audioausgang Audioausgang (RCA) USB-Anschluss für Maus USB-Port HDMI-Anschluss für Monitor HDMI-Port...
Seite 14: Funktionen Der Ports Rs-485/Sensoren/Alarme
2.2.4 FUNKTIONEN DER PORTS RS-485/SENSOREN/ALARME Typ 1093/534P Typ 1093/538P Typ 1093/536P ➢ Alarmeingang: das Signal [-] des Sensors an den Pin G (GND) und das Signal [+] an den Eingang des Kanals 1…16 anschließen, wie von der Alarmvorrichtung vorgegeben. ➢...
Seite 15: Funktionsweise Mit Der Maus
FUNKTIONSWEISE MIT DER MAUS Außer dem Einsatz der Fernsteuerung kann zum Bedienen des Systems auch die Maus verwendet werden. Die möglichen Vorgänge sind in der Tabelle im Anschluss aufgeführt und können sich abhängig vom Status und der Ansicht des Systems, in dem gearbeitet wird, unterscheiden. VORGANG MODUS FUNKTION...
Seite 16 Überprüfen Sie nach dem Einschalten, ob die Videoanschlüsse im Ein- und Ausgang korrekt sind und das Audiogerät mit RCA-Kabel angeschlossen ist. DS1093-493B...
Seite 17: Systeminitialisierung
SYSTEMINITIALISIERUNG Nach dem Anschließen des Versorgungskabels des DVR an eine Steckdose führt das System die Initialisierungsvorgänge aus, während derer das Bild in der folgenden Abbildung eingeblendet wird: Nach dem Ende der Startphase begibt sich der DVR in den Live-Anzeige-Modus (Live). LIVE-SCHNITTSTELLE UND POP-UP-MENÜ...
Seite 18 Durch Klicken mit der linken Maustaste können die Menüpunkte ausgewählt werden. Durch Anklicken einer beliebigen Stelle dagegen außerhalb des Menüs kann das Pop-up-Menü verlassen werden. DS1093-493B...
Seite 19 Wird mit der linken Maustaste auf das zu einem Kanal, an den eine IP-Kamera angeschlossen ist, gehörende Bild geklickt, wird im unteren Teil derselben ein Menü mit den folgenden Funktionen eingeblendet: • Manual Capture (Bilderfassung) - manuelle Erfassung der Bilder (wenn für den spezifischen Kanal aktiviert) •...
Seite 20: Leitfaden Zum Menü Main (Hauptmenü)
LEITFADEN ZUM MENÜ MAIN (HAUPTMENÜ) Am Ende der Systeminitialisierung mit der rechten Maustaste auf den Modus der Hauptschnittstelle klicken, um auf das Pop-up-Menü zuzugreifen, das im unteren Teil der Ansicht erscheint. Die zur Verfügung gestellten Funktionen des DVR sind nach Typologie organisiert und folgen dabei einer in der nachstehenden Übersicht veranschaulichten Hierarchie.
Seite 21 Record Search General (Datensatzsuche) (Allgemein) Events (Ereignisse) Pictures (Bild) Device (HDD) (HDD) (HDD) Disk Group (Festplattengruppe) S.M.A.R.T. (S.M.A.R.T.) (PTZ) Cloud (Cloud) System General General (System) (Allgemein) (Allgemein) (DST) (NTP) Users (Benutzer) Info Info (Info) (Info) Channel Info (Kanal-Info) Record Info (Datensatz-Info) Users (Benutzer)
Seite 22: Main Menu (Hauptmenü)
MAIN MENU (HAUPTMENÜ) Vom Hauptmenü erhält man Zugang auf alle vom DVR zur Verfügung gestellten Funktionen. Sollte der Zugang zum System nicht erfolgt sein (Modus Hauptmenü blockiert), müssen Benutzername und Passwort eingegeben werden, aus dem Bild unten ersichtlich: In der Betriebsart <Live> (Live), die Taste [Menu] auf der Fernsteuerung anklicken, um in die Schnittstelle Main menu (Hauptmenü) zu gelangen.
Seite 23: Display (Ansicht)
Verwenden Sie diese Seite des Menüs, um die verfügbaren Kanäle zu aktivieren/auszuschließen (4 für das Modell 1093/534P, 8 für das Modell 1093/538P und 16 für das Modell 1093/536P). Die unterschiedlichen auf allen analogen Kanälen unterstützten Kameras sind folgende: Kamera AHD 1080P, Kamera AHD 720P und Kamera 960H.
Seite 24 Port (Port): Nummer des Anschlussports der IP-Kamera. ➢ Protocol (Protokoll): Für den Anschluss der IP-Kamera an den DVR gewähltes Zugangsprotokoll. Mögliche Werte: Private, Onvif, Urmet, U-IPCy. Custom1, Custom2, … Custom16 ➢ User Name (Benutzername): Benutzername für den Zugang zur IP-Kamera (voreingestellt: admin) ➢...
Seite 25 User-Defined Add (Benutzerdefinierte Hinzufügung) Durch Betätigen dieser Taste gelangt man zur Seite der manuellen Auswahl und Konfiguration der im lokalen Netzwerk (LAN) vorhandenen IP-Kameras, der DVR führt eine automatische Suche aus und zeigt die Liste der in der Liste im oberen Teil der Ansicht erfassten Kameras an, wie in der nachstehenden Abbildung dargestellt (die Suche kann jederzeit durch Betätigen der Taste Search (Suche) manuell erfolgen).
Seite 26: Live
3.4.1.3 Live Diese Seite des Menüs Display gestattet die Konfiguration der die Anzeige in der Ansicht <Live> (Live) des DVR betreffenden Parameter. Wie aus den Abbildungen im Anschluss zu ersehen ist, können die verfügbaren Optionen unterschiedlich sein, je nachdem ob man einen analogen Kanal (Abbildung links) oder eine IP-Kamera (Abbildung rechts) konfiguriert.
Seite 27 Farbeinstellung Durch Betätigen der Taste [Color] erscheint das Fenster der Einstellung der Parameter von Helligkeit, Sättigung, Kontrast, Bildfarbe und Bildschärfe jedes Kanals siehe Abbildung im Anschluss): Hinweis Die Änderungen stehen nach dem Anklicken der Taste [Save] (Speichern) im unteren Teil der Fenster des Untermenüs zur Verfügung.
Seite 28: Output (Ausgang)
3.4.1.4 Output (Ausgang) In dieser Seite des Menüs Display können die Parameter in Bezug auf den Hauptvideoausgang des DVR konfiguriert werden. ➢ Video output (Videoausgang): Auswahl des vom DVR verwendeten Videoausgangs. Mögliche Werte: LIVE- OUT. ➢ Seq Mode (Sequenzmodus): das Layout für die Funktion der zyklischen Rotation kann eingegeben werden. Mögliche Werte: Layout1, Layout4, Layout9, Layout10, Layout10-1, Layout12, Layout13, Layout13-1, Layout14, Layout16, Layout19, Layout20, Layout22.
Seite 29: Image Control (Bildkontrolle)
➢ Seq Mode (Sequenz-Modus): das Layout für die Funktion der zyklischen Rotation kann eingegeben werden, mögliche Werte: Layout1, Layout4, Layout9, Layout10, Layout10-1, Layout12, Layout13, Layout13-1, Layout14, Layout16, Layout19, Layout20, Layout22. ➢ Dwell Time (Kanalrotationszeit): Zeitintervall Funktion zyklischen Rotation. Standardeinstellung entspricht 5 Kanälen. Der Benutzer kann diese nach Belieben ändern. Die eingebbare Mindestzeit beträgt 1 Sekunde.
Seite 30: Privacy Zone (Privacy-Bereiche)
3.4.1.7 Privacy Zone (Privacy-Bereiche) Diese Funktion gestattet die Konfiguration der Parameter des „Privacy-Bereichs“, um den Inhalt eines oder mehrerer Bereiche des Bildschirms zu verbergen. Es können bis zu vier Privacy-Bereiche für jeden Kanal eingegeben werden, indem wie folgt vorgegangen wird: 1.
Seite 31: Record Schedule (Planung)
3.4.2.2 Record Schedule (Planung) Diese Funktion gestattet es, für jeden Kanal die Aufzeichnung für alle Wochentage sowohl im kontinuierlichen Modus als auch bei Bewegungsalarm einzugeben. Zuerst den Kanal und den Aufzeichnungsmodus (Normal, Motion) auswählen, dann im Gitter der Wochentage und der Zeitspannen die Zeiträume auswählen, in denen die Aufzeichnung aktiviert werden soll.
Seite 32: Substream
• Channel (Kanal): wählen den zu konfigurierenden Kanal aus. • Resolution (Auflösung): Videoauflösung, mögliche Werte:1080P, 720P, WD1. • FPS (Bildfrequenz): die folgenden Werte können ausgewählt werden: im Modus PAL: 1-25 f/s; im Modus NTSC: 1- 30 f/s. Die Werte der Frame Rate (Bildfrequenz) können je nach DVR-Modell variieren. •...
Seite 33: Mobile Stream (Mobilestream)
3.4.2.5 Mobile Stream (MobileStream) Durch Auswahl des Punkts Mobile Stream aus dem linken Menü können die Parameter des dritten Videoflusstyps konfiguriert werden, der für die Wiedergabe auf mobilen Geräten wie z. B. Smartphone oder Tablet verwendet wird. Die Auflösung ist in diesem Fall niedriger, dafür wird jedoch weniger Band auf dem Datenkanal belegt. •...
Seite 34: Capture (Erfassung)
3.4.3 CAPTURE (ERFASSUNG) Von diesem Unterabschnitt des Menüs Parameter gelangt man zur Konfiguration der der Bilderfassung im Alarmzustand und der Programmierung der Zeitabschnitte, in denen die Funktion aktiv sein soll, vorbehaltenen Parameter. 3.4.3.1 Capture (Erfassung) Über Capture (Erfassung) werden die Parameter für die Bildaufzeichnung im Alarmzustand konfiguriert. In der nachstehenden Abbildung werden die möglichen Optionen angezeigt.
Seite 35: Network (Netzwerk)
Provider des Internetzugangs zu klären. Einstellung der Netzparameter des DVR Die Netzkonfiguration der DVR URMET erfolgt standardmäßig im Modus DHCP (automatische Zuordnung der IP- Adresse), daher: Wenn das Netz, an das der DVR angeschlossen ist, den DHCP-Service unterstützt, zeigt die Ansicht die Parameter an, die der DVR automatisch aus dem Netzerfasst hat.
Seite 36 ➢ DNS1 und DNS2: Adressen des ersten und zweiten DNS-Servers, die zur Auflösung der Namen in IP-Adressen verwendet werden Betätigen Sie [Save] (Speichern), um die Änderungendauerhaft zu speichern. Unterstützt das Netz den DHCP-Service nicht oder an den DVR soll eine statische IP-Adresse vergeben werden, müssen die Parameter manuell zugeordnet werden.
Seite 37 Konfiguration der IP-Ports Damit der DVR standortfern über das Internet erreichbar ist, muss die Funktion der Weiterleitung der externen Ports des Routers zum DVR konfiguriert werden. In den Konfigurationsmenüs der Router wird diese Funktion normalerweise als „Port-forwarding“ oder „Virtual Server“ bezeichnet. Die auf dem Router eingegebenen Ports müssen mit denen des DVR übereinstimmen.
Seite 38 Geben Sie die aus dem IE-Browser entnommene IP-Adresse des Routers ein, um die hier oben dargestellte Konfigurationsschnittstelle Router zu öffnen; Klicken Sie auf die Option [Transmittal rule] (Übertragungsregel), um in die Port-forwarding-Anweisungen des Routers zu gelangen; Die IP-Adresse des DVR für das Intranet muss <192.168.1.101> lauten; das Port-forwarding von Server und Web muss jeweils an diese IP-Adresse erfolgen.
Seite 39: E-Mail-Einstellungen
3.4.4.2 E-Mail-Einstellungen Von dem Menüpunkt E-Mail gelangt man in die Konfiguration der Parameter für die Alarmbenachrichtigungen per E-Mail. • Email (E-Mail): gestattet die Aktivierung oder Deaktivierung der Konfiguration der E-Mail-Parameter • Encryption (Verschlüsselung): gestattet es anzugeben, ob die Kommunikation mit dem Post-Server verschlüsselt erfolgen soll.
Seite 40: Email Schedule (E-Mail Programmieren)
3.4.4.3 Email Schedule (E-Mail programmieren) Diese Konfigurationsseite gestattet es, wie bereits in anderen Fällen, auszuwählen, in welchen Zeitspannen und an welchen Wochentagen der DVR bei besonderen Ereignissen E-Mails versenden soll. • Channel (Kanal): wählen den zu konfigurierenden Kanal aus. • Motion (Motion): diese Option verwenden, um festzulegen, in welchen Zeitspannen der Versand im Fall der automatischer Bewegungserfassung aktiviert werden soll.
Seite 41 ▪ Überprüfen Sie vor dem Erhalt der ID DDNS Urmet, dass das Benutzerpasswort aktiviert ist. Andernfalls ist es nicht möglich, den Vorgang abzuschließen. DS1093-493B...
Seite 42 Sie die in der Liste verfügbaren Optionen. Für weitere Einzelheiten beziehen Sie sich bitte auf die Anweisungen im Benutzerhandbuch des Geräts und in der Kurzanleitung DDNS („DDNS Configuration Guide it_en“), die auf der Website von Urmet heruntergeladen werden können. Nun die Änderungen durch Anklicken von [Save] (Speichern) speichern und das Gerät neu starten, um die Änderungen wirksam zu machen.
Seite 43 Hinweis: in Zukunft könnte die Erstellung der DDDNS-Accounts zu einem gebührenpflichtigen Service werden. DS1093-493B...
Seite 44: Rtsp
3.4.4.5 RTSP Dieser Menüpunkt gestattet die Konfiguration der Parameter, die den Zugang zu den Videoflüssen der an den DVR angeschlossenen Kameras über das Protokoll RTSP gestatten. Die zu konfigurierenden Optionen sind unter der folgenden Abbildung aufgeführt. • RTSP Enable (RTSP aktivieren): gestattet das Aktivieren oder Deaktivieren der Funktion RTSP •...
Seite 45 DS1093-493B...
Seite 46: Ftp
3.4.4.6 Der letzte verfügbare Punkt im Inneren des Abschnitts Network betrifft die Konfigurationsparameter für den Zugriff auf einen FTP-Server, auf den die bei einem vom DVR erfassten Alarm erfassten Bilder und Aufzeichnungen hochgeladen werden. Die Optionen werden unter der folgenden Abbildung gezeigt. •...
Seite 47: Alarm
3.4.5 ALARM Dieser Abschnitt widmet sich den vom DVR zur Aufzeichnung und Meldung von Alarmen verwendeten Konfigurationsparametern 3.4.5.1 Motion Wird im seitlichen Menü der Punkt Motion ausgewählt, gelangt man zu der Seite, in der die Modi und Vorgänge im Fall der Erfassung eines Bewegungsalarms festgelegt werden können.
Seite 48: Alarm Set (Alarmeinstellung)
3.4.5.2 Alarm Set (Alarmeinstellung) Durch Auswahl des Menüpunkts Alarm im seitlichen Menü gelangt man zu der Seite, auf der die im Fall der Erfassung eines Alarms oder eines Eingangssensors zu ergreifenden Maßnahmen festgelegt werden können. • Alarm In (Alarm In): gestattet die Auswahl der gewünschten Alarmnummer. •...
Seite 49: Record Search (Videosuche)
RECORD SEARCH (VIDEOSUCHE) Von diesem Abschnitt aus gelangt man zu den Funktionen der Bildsuche. Durch Anklicken von „Record Search“ im oberen Teil der Ansicht zeigt das unten stehende Menü die folgenden Unterabschnitte, und zwar: ➢ General (Allgemein) ➢ Events (Ereignisse) ➢...
Seite 50 Wiedergabe mit intelligenter Suche (Wird diese Taste während der Wiedergabe Kanals ausgewählt, kann Bewegungsbereich eingegeben werden. Danach wird durch Auswahl der Taste “Search“ (Suche) die Aufzeichnungsdatei der Bewegungen ausgewählten Bereich wiedergegeben). DS1093-493B...
Seite 51: Event Search (Ereignissuche)
3.5.2 EVENT SEARCH (EREIGNISSUCHE) Über diesen Menüpunkt können die vom DVR im Anschluss an ein Alarmereignis, wie zum Beispiel die Bewegungserfassung, erfolgten Videoaufzeichnungen gesucht werden Sobald die der in der Abbildung im Anschluss ähnliche Suchseite geöffnet ist, kann das Suchfeld mit den folgenden Filtern eingegrenzt werden: •...
Seite 52: File Backup (Datei-Backup)
Um die in der Liste angezeigten Ereignisse auszuwählen, kann auf das Kästchen in der ersten Spalte der jeweiligen Zeilen geklickt werden. Alternativ dazu kann, wenn die ganze Seite ausgewählt werden soll, auf das Kästchen der Kopfzeile geklickt werden. Um eine Aufzeichnung wiederzugeben, auf das Symbol klicken, das in der ausgewählten Zeile erscheint.
Seite 53: Backup Der Dateien Basierend Auf Dem Ereignis
Während der Videowiedergabe den Cursor auf der Zeitachse an den dem Beginn der auszulassenden Videosequenz entsprechenden Punkt bringen, die Taste [ ] betätigen und dann den Cursor auf der Zeitachse an den dem Ende der auszulassenden Videosequenz entsprechenden Punkt bringen. Betätigen Sie die Taste [ ], um das im Bild oben angezeigte Fenster einzublenden, wählen Sie das Dateiformat und betätigen Sie [Save (Speichern)].
Seite 54 Wählen Sie in der eingeblendeten Liste die zu speichernde Datei aus und betätigen Sie dann die Taste [Backup], um das im Bild im Anschluss angezeigte Fenster einzublenden Dann das gewünschte Videodateiformat auswählen und [Save(Speichern)] betätigen. Dann [Quick Backup (Schneller Backup)] betätigen, um alle auf der Festplatte gespeicherten Videodateien zu speichern. Hinweis: Erfolgt der Backup auf CD / DVD, können die Videodateien nur im Format [H.264] gespeichert werden.
Seite 55 • Die Aufzeichnungsdateien können mit dem Dvr Client-Lesegerät wiedergegeben werden. Wird Dvrclient installiert, installiert das System das Lesegerät automatisch. • Zuvor den korrekten Anschluss der Backup-Vorrichtung überprüfen. DS1093-493B...
Seite 56: Picture Search (Bildsuche)
3.5.4 PICTURE SEARCH (BILDSUCHE) Von diesem Menüpunkt aus können die Suche und der Backup der vom DVR erfassten Bildstopps erfolgen. Wegen der Modi von Suche, Wiedergabe und Speichern auf Datei siehe die vorangegangenen Abschnitte 3.5.2 – „Event Search (Ereignissuche)“ und 3.5.3 – „File Backup (Datei-Backup)“. 3.5.5 WIEDERGABE DER BACKUPS VON AUFZEICHNUNGEN MITTELS MEDIA PLAYER Kopieren einer Backup-Datei auf PC.
Seite 57: Device (Hdd)
：Snapshot-Taste: das Symbol anklicken, um das Live-Bild zu erfassen und im Verzeichnis: \\video client\capture zu speichern. ：Lautstärkeregelung: das Symbol anklicken, um die Lautstärke zu regeln. ：Ordner oder Dateien zum Lesegerät hinzufügen. ：Eine Datei aus der Liste löschen ：Alle Dateien aus der Liste löschen ：Die Dateien der Liste schließen und öffnen ACHTUNG: Die Steuerungen in Bezug auf Windows Media Player könnten abhängig von der auf dem...
Seite 58: Disk Group (Festplattengruppe)
• No (Num): gibt an, dass dieFestplatte nicht vom System vorkonfiguriert wurde. • Type (Typ): gibt den Festplattentyp an, mögliche Werte: RW (Read Write), RE (Redundance), RD (Read Only) • Disk Group (Gruppe): Zugehörigkeitsgruppe der Festplatte • Status (Status): nur verfügbar, wenn die Festplatte formatiert wurde. •...
Seite 59: S.m.a.r.t.-Informationen (Self-Monitoring, Analysis And Reporting Technology)
Vom Menüpunkt Disk Group (Festplattengruppe) kann die Zuordnung der Zugehörigkeit zwischen Festplatte, analogen Kanälen und IP-Kameras erfolgen Die verfügbaren Optionen sind unter der Abbildung aufgeführt. • Disk Group Type (Gruppentyp): Gruppentyp, mögliche Werte: Record Disk Group, Redundance Disk Group, Read Only Disk Group •...
Seite 60 • Whole Evaluation not passed, continue to use the disk (vollständige Analyse nicht ausgeführt, Festplatte weiter benutzen): bei Auswahl gibt dies, sollte nicht die vollständige Analyse der Festplatte ausgeführt worden sein, an, dass das System sie in jedem Fall verwenden kann •...
Seite 61: Ptz-Einstellung
3.6.2 PTZ-EINSTELLUNG Um die schwenkbaren Geräte zu steuern, den Menüpunkt PTZ anklicken (Akronym für Pan Tilt und Zoom). Die eingeblendete Seite zeigt die folgende Abbildung. Für jeden Kanal können das Kommunikationsprotokoll, die Geschwindigkeit und andere Informationen eingegeben werden, wie im Anschluss beschrieben: •...
Seite 62: System
SYSTEM In diesem Abschnitt können die Funktionsparameter des Systems konfiguriert werden. Der Zugang erfolgt über „System“ im oberen Teil des Bildschirms. Das unten stehende Menü zeigt die folgenden Unterabschnitte ➢ General (Allgemein) ➢ Users (Benutzer) ➢ Info ➢ 3.7.1 ALLGEMEINE EINSTELLUNGEN In diesem Bereich sind alle allgemeinen Einstellungen des DVR zusammengefasst.
Seite 63: Dst-Einstellung
3.7.1.2 DST-Einstellung Diese Funktion gestattet die Konfiguration der Verwaltung der Zeitumstellung. • DST: aktiviert und deaktiviert die automatische Zeitumstellung. • Time Offset (Offset-Zeit): Anzahl der bei der Zeitumstellung hinzuzufügenden/abzuziehenden Stunden, mögliche Werte: 1 hour (1 Stunde), 2 hours (2 Stunden) •...
Seite 64: Users (Benutzer)
3.7.2 USERS (BENUTZER) Der zweite Punkt im Menü der Systemeinstellungen betrifft die Konfiguration der Benutzer, die Zugriff auf die Funktionen des DVR erhalten. In der vorstehenden Abbildung wird die Liste der verfügbaren Benutzer angezeigt, die bei dem betreffenden Modell eine maximale Anzahl von sieben normalen Benutzern und einen Administrator umfassen.
Seite 65: Info (Informationen)
Autorisierungen Anders als der Administrator, der als Benutzer umfassende Kontrolle über das System erhält, kann den anderen Benutzern die Erlaubnis des Zugriffs auf die Funktionen des DVR zugewiesen und entzogen werden. Um diese nach Auswahl des gewünschten Benutzers aus der Liste zu ändern, das Task [Permission] (Autorisierungen) betätigen. Es öffnet sich die folgende Ansicht: •...
Seite 66 ➢ Es kann auch das Gerätemodell, in dessen Besitz man sich befindet, unter dem Menüpunkt Device Type (Gerätetyp) in der Abbildung oben überprüft und festgestellt werden, ob das Modell "1093/534P-E, 1093/538P-E, 1093/536P-E" oder das Modell "1093/534P, 1093/538P, 1093/536P" angegeben ist.
Seite 67: Channel Info (Kanal-Info)
3.7.3.1 Channel Info (Kanal-Info) Durch Auswahl des zweiten Punkts, d. h., Channel Info (Kanal-Info) werden die wichtigsten Informationen zu jedem analogen oder IP-Kanal angezeigt. Insbesondere werden für jeden Kanal eingeblendet: State, Mainstream, Substream, Motion detection, Privacy zone, usw.) (Status, Mainstream, Substream, Bewegungserfassung, Privacy-Bereich, usw.) 3.7.3.2 Record Info (Aufzeichnungs-Info) Auf die gleiche Weise können über diesen Menüpunkt die Einstellungen eingesehen werden, die sich auf die Parameter...
Seite 68: Advanced (Erweiterte)
ADVANCED (ERWEITERTE) Im Bereich Advanced (Erweiterte) stehen zwei Funktionen zur Verfügung, und zwar: ➢ Maintain (Wartung) ➢ Events (Ereignisse) 3.8.1 MAINTAIN (WARTUNG) Durch Anklicken des Punkts Mantain (Wartung) im seitlichen Menü öffnet sich die in der nachstehenden Abbildung dargestellte Seite, in der einige Betriebsarten des DVR geändert und Vorgänge der Systemwartung erfolgen können. •...
Seite 69 DS1093-493B...
Seite 70 • Load Default (Standard laden): ist die Option [Load Default] (Standard laden) ausgewählt, kann das System basierend auf den werkseitigen Parametern initialisiert werden. Klicken Sie auf „Load Default“ (Standard laden) und wählen Sie die wiederherzustellenden Menüpunkte. • IPC Upgrade (IPC aktualisieren): die IP-Kameras können über den DVR aktualisiert werden. Die Aktualisierungsdatei für die IP-Kameras dekomprimieren und die Datei mit der Erweiterung „.sw“...
Seite 71: Events (Ereignisse)
• Reboot IPC (IPC neu starten): startet die IP-Kamera neu (für IP-Kamera mit ONVIF-Protokoll nicht gestatteter Vorgang). HINWEIS: ➢ Es wird dringend empfohlen, vor dem Aktualisieren der Firmware-Version den Backup der Aufzeichnungsdateien durchzuführen. Nach dem Backup können die Dateien über den in der alten Firmware-Version enthaltenen Software Player wiedergegeben werden.
Seite 72: Shutdown (Ausschalten)
• Show message (Meldung anzeigen): das Erscheinen des Symbols beim Erfassen des Ereignisses kann eingegeben werden. Wegen der Symboltypen siehe Abschnitt 4. • Send Email (E-Mail versenden: ist dies ausgewählt, wird eine E-Mail zur Benachrichtigung an die konfigurierten Adressen versandt (siehe Absatz 3.4.4.2 – „ “...
Seite 73 Durch Betätigen der Taste Forgot Password (Passwort vergessen) versendet das System eine E-Mail an die konfigurierte Adresse mit einem Code für den Zugang zum System, sollte das Passwort vergessen worden sein. Hinweis: damit diese Funktion verwendet werden kann, müssen die Parameter zum Versenden von E-Mails, wie in Absatz 3.4.4.2 „...
Seite 74: Multi-Screen Display Mode (Multi-Screen-Anzeige)
3.9.2 MULTI-SCREEN DISPLAY MODE (MULTI-SCREEN-ANZEIGE) Klicken Sie auf die Symbole der Instrumentenleiste, um die LIVE-Ansicht zu unterteilen. Der Videokanal sieht unterschiedliche Anzeigemodi vor (Einzelkanal, SEQ-Anzeige und Multi-Screen-Modus). 3.9.3 STREAM SWITCH (STREAM ÄNDERN) der Instrumentenleiste, um den Stream Type (Streamtyp) umzuschalten. Es kann „Main Klicken Sie auf das Symbol Stream“...
Seite 75: Pop-Up-Menü Für Analoge Und Ip-Kanäle
Die Funktion UTC oder UTC-Z wird abhängig vom Modell der AHD-Kamera verwendet. Um zu erfahren, welches Kameramodell mit der Funktion UTC oder UTC-Z verknüpft werden soll, konsultieren Sie die spezifischen Unterlagen zu dem Kameramodell auf der Website von Urmet. 3.10.8 PTZ CONTROL (PTZ) Die PTZ-Parameter wurde im vorangegangenen Abschnitt 3.6.2 –...
Seite 76 Eingabe von Preset-Punkten • CALL (Gehe ZU): gestattet es, sich zu einem spezifischen Preset-Punkt zu begeben. • SET (Eingeben): ermöglicht das Eingeben einer Reihe von bestimmten Preset-Punkten einer PTZ-Kamera. DS1093-493B...
Seite 77: Cruise Set (Navigationseinstellung)
3.10.9 CRUISE SET (NAVIGATIONSEINSTELLUNG) Öffnen Sie die Funktion Auto cruise (Automatische Navigation) im Menü der PTZ-Einstellungen, um die Cruise-Funktion (Navigation) einzustellen (Standardeinstellung: off); dann den Cruise-Kanal, den Cur-Punkt, die Gesamtmenge, die Stoppzeit, usw. einstellen. Eingabe eines Preset-Punkts • Total (Gesamt): den Umfang des Preset-Punkts eingeben •...
Seite 78: Download Und Installation Des Plug-Ins Der Web-Schnittstelle
DOWNLOAD UND INSTALLATION DES PLUG-INS DER WEB-SCHNITTSTELLE Öffnen Sie den Web-Browser und geben Sie die IP-Adresse und den Web-Port des DVR ein, d. h.: http://IP Address:Web Port/. Ist der Computer an das Internet angeschlossen, lädt und installiert er das Plug-in „ActiveX“ automatisch. Verwendet der Computer das Betriebssystem Vista, kann es notwendig sein, die Benutzerrechte einzustellen.
Seite 79: Zugriff Auf Die Web Dvr-Schnittstelle Über Ip-Adresse, Url Oder Urmet Ddns-Account
In beiden Fällen alle erforderlichen Felder ausfüllen: User Name (Benutzername), Password und Client Port (Kunden-Port). Wählen Sie dann die Sprache und den Streamtyp aus. Nur für den Zugang über das Portal URMET DDNS muss auch die zuvor im Menü des DVR erstellte ID des DVR eingegeben werden.
Seite 80: Live-Schnittstelle
LIVE-SCHNITTSTELLE Nach dem Zugriff auf den Web Manager kann man in die unten veranschaulichte Live-Schnittstelle gelangen. 4.2.1 MENÜLEISTE Die Menüleiste umfasst die Optionen [Live], [Replay], [Configuration] (Konfiguration), [Path Configuration] (Pfadkonfiguration) und [Logout] (Verlassen). 4.2.2 LIVE-ANZEIGE Nach dem Start des Web Application Managers auf dem lokalen PC begibt sich das System standardmäßig in die oben dargestellte Schnittstelle <Live>.
Seite 81: Ptz Control (Ptz-Steuerung)
: Gestattet das Öffnen aller <Live>-Kanäle. : Gestattet das Schließen aller <Live>-Kanäle. : Zeigt die vorigen Kanäle an. : Zeigt die nachfolgenden Kanäle an. : Klicken Sie auf das Symbol, um das aktuelle Fenster auf ganzem Bildschirm einzublenden. Klicken Sie mit der rechten Maustaste, um die Menüoptionen aufzurufen und <Exit full screen>...
Seite 82 Einstellen der Videosättigung; Werkseitigen Wert wiederherstellen. DS1093-493B...
Seite 83: Playback (Wiedergabe)
PLAYBACK (WIEDERGABE) Klicken Sie auf das Symbol [ ], um in die unten abgebildete Schnittstelle <playback> (Wiedergabe) zu gelangen. Der Web Application Manager unterstützt die simultane Wiedergabe von maximal vier Kanälen. 4.3.1 RECORD SEARCH (VIDEOSUCHE) Vor allem das zu überprüfende Datum auswählen und dann<synchronous Playback> (Synchronwiedergabe) und die wiederzugebenden Kanäle anhaken, wie unten dargestellt.
Seite 84: Playback Control (Wiedergabesteuerung)
Wird die Option < > angehakt, wird der ausgewählte Kanal synchron wiedergegeben. Alternativ dazu kann die getrennte Wiedergabe der Kanäle gesteuert werden. Nun das Symbol [ ] anklicken, um die Wiedergabe zu starten. Wenn der Cursor der Maus auf der Zeitachse verschoben wird, erscheinen das jeweilige Datum und die Uhrzeit im Bildschirm.
Seite 85: Clip-Aufzeichnungsdatei
4.3.3 CLIP-AUFZEICHNUNGSDATEI Nachdem Sie Playback geöffnet haben, klicken Sie auf [ ], um die Clip-Funktion auf der ausgewählten Datei auszuführen. Erneut anklicken, um die Clip-Funktion zu stoppen. Die Clip-Aufzeichnungsdatei wird im Format .*264 gespeichert. 4.3.4 SNAPSHOT-FUNKTION Bringen Sie den Cursor der Maus auf den zu erfassenden Kanal und klicken Sie auf [ ], um die Bilder standortfern live zu erfassen.
Seite 86: Konfiguration
KONFIGURATION Klicken Sie die Option [Configuration] (Konfiguration) an, um in die unten abgebildete Schnittstelle [Config] zu gelangen und geben Sie die Display-Konfiguration und die Parameter Record (Aufnahme), Network (Netzwerk), Alarm, Device (Gerät) und entsprechend den jeweiligen Anforderungen ein. 4.4.1 DISPLAY-KONFIGURATION Öffnen Sie die Option [Display], um in die beiden untergeordneten Optionen zu gelangen: Live und Privacy zone (Privatbereich).
Seite 87 Image Control (Bildsteuerung) (wenn vom jeweiligen IP-Kamera-Modell unterstützt): die Parameter der IP- Kamera können eingegeben werden. Privacy zone (Privatbereich): es können bis zu vier Privacy-Bereiche für jeden Kanal eingegeben werden, wie unten beschrieben. Wegen der einzelnen Parameter siehe Abschnitt 2.4.1.3. Um einen Privatbereich zu löschen, muss dieser ausgewählt und die Taste <Clear>...
Seite 88: Record (Aufnahme)
4.4.2 RECORD (AUFNAHME) Klicken Sie auf [Record] (Aufnahme), um in die untergeordneten Optionen zu gelangen: Record parameters (Aufzeichnungsparameter), Schedule (Programm) und Mainstream. Record Parameters (Aufzeichnungsparameter): in der Option [Record parameters] (Aufzeichnungsparameter) können nun Channel (Kanal), Record enable (Aufzeichnung aktivieren), Pack time (Verpackungszeit) und der Status Pre-record (Voraufzeichnung) eingegeben werden.
Seite 89: Capture (Erfassung)
Stream setting (Streameinstellung): der Benutzer kann die Parameter Mainstream, Substream und Mobile Stream eingeben, wie in den Abbildungen im Anschluss dargestellt. Die jeweiligen Parameter müssen mit der lokalen Einstellung des DVR übereinstimmen. AMR 4.4.3 CAPTURE (ERFASSUNG) Die Bilder können automatisch basierend auf dem Programm erfasst werden oder durch manuelle Eingabe der Parameter, wie in den Abbildungen im Anschluss veranschaulicht: DS1093-493B...
Seite 90: Network-Parameter (Netzwerk)
4.4.4 NETWORK-PARAMETER (NETZWERK) Öffnen Sie die Option <Network> (Netzwerk), um in die beiden untergeordneten Optionen zu gelangen: Network (Netzwerk), Substream, E-Mail und DDNS Configuration (DDNS-Konfiguration). Das Modell unterstützt drei Netzwerktypen: Static (Statisch), DHCP und PPPoE. ➢ Static (Statisch): der Benutzer kann die IP zuweisen und das Port-forwarding für den DVR basierend auf den verschiedenen Routern ausführen.
Seite 91 Email setting (E-Mail-Einstellung): klicken Sie auf die Option [Email setting] (E-Mail-Einstellung), um die Konfigurationsparameter der Alarm-E-Mail einzugeben, wie unten dargestellt. Die einzelnen Parameter müssen mit der lokalen Einstellung des DVR übereinstimmen. DDNS Setting (DDNS-Einstellung): nachdem der DDNS-Service angefordert wurde (siehe unten), kann der Benutzer die Funktion <DDNS>...
Seite 92 RTSP-Funktion: Diese Funktion gestattet das Einblenden der Video LIVE-Kamera unter Verwendung des RTSP- Ports anstelle des Datenports. ➢ Aktivieren Sie den Benutzernamen und das Kennwort für den DVR. ➢ Wählen Sie das Menü Network (Netzwerk) und prüfen Sie, ob die Option DHCP Mode (DHCP-Modus) eingegeben ist.
Seite 93 DS1093-493B...
Seite 94: Alarm Set (Alarmeinstellung)
4.4.5 ALARM SET (ALARMEINSTELLUNG) Klicken Sie auf die Option <Alarm>, um Zugang zur Option Motion (Bewegung) zu erhalten, wie hier unten veranschaulicht. Motion Detection (Bewegungserfassung): gestattet die Konfiguration von <Sensitivity> (Empfindlichkeit), <Alarm out> (Alarmausgang), <Alarm record> (Alarmaufzeichnung), <Alarm Capture> (Alarmerfassung), usw. Die einzelnen Parameter müssen mit der lokalen Einstellung des DVR übereinstimmen.
Seite 95: Device (Gerät)
4.4.6 DEVICE (GERÄT) Klicken Sie auf <Device> (Gerät), um in die untergeordneten Optionen zu gelangen: HDD und PTZ. HDD: gestattet die Überprüfung des Festplattenstatus, der Überschreibzeit und die Aktivierung der Aufzeichnung in der Schnittstelle ESATA, wie hier unten veranschaulicht. Die einzelnen Parameter müssen mit der lokalen Einstellung des DVR übereinstimmen.
Seite 96: System
Cloud-Archivierung (in Zukunft verfügbar) 4.4.7 SYSTEM Klicken Sie auf die Option <System>, um in die untergeordneten Optionen zu gelangen: General (Allgemein), Users (Benutzer) und Information (Informationen). General (Allgemein): der Benutzer kann die Sprache des DVR und das Videosystem überprüfen sowie die Systemuhrzeit, das Datenformat, DST und NTP eingeben, wie unten dargestellt.
Seite 97 Information (Informationen): gestattet die Überprüfung des Namens, der Gerätenummer und des Gerätetyps, der MAC-Adresse, der Software-Version, der IE-Version und der Hardware-Version, wie unten dargestellt. Channel Info (Kanal-Info): hier können alle Informationen zu den Kanälen gelesen werden: Set Stream (Eingestellter Stream), Enable or disable Status (Status Aktiviert/Deaktiviert), Motion supported (Unterstützte Bewegung), usw.
Seite 98: Advanced (Erweiterte)
Record Info (Aufzeichnungs-Info): hier können alle Werte für Record Bit Rate (Aufzeichnungs-Bitrate), Frame Rate (Bildfrequenz) und Resolution (Auflösung) für jede Kanalaufzeichnung gelesen werden. 4.4.8 ADVANCED (ERWEITERTE) Klicken Sie auf die Option <Advanced> (Erweiterte), um in die untergeordneten Optionen zu gelangen: System update (Systemaktualisierung), Load default (Standard laden), Events (Ereignisse) und System maintain (Systemwartung), usw.
Seite 99 Zur Aktualisierung des Systems gehen Sie wie folgt vor: Wählen Sie den Pfad der Aktualisierungsdatei, wie unten beschrieben. Die Aktualisierungsdatei liegt im Format *.sw vor. Klicken Sie auf <Start update> (Aktualisierung starten). Die Fortschrittsleiste gibt den Aktualisierungsstatus an (siehe unten). Load Default (Standard laden): der Benutzer kann die Standardparameter von DVR und IPC manuell (die Funktion Load Default ist für die IP-Kamera mit ONVIF-Protokoll nicht verfügbar) mit der gleichen Methode wie der zur Einstellung des DVR wieder herstellen, wie in der Abbildung unten dargestellt.
Seite 100 Exception (Ausnahmen): gestattet die Konfiguration der Parameter Abnormal type (Anormaler Typ), Buzzer output time (Buzzer-Ausgabedauer), Alarm email (Alarm-E-Mail) und Show message (Nachricht zeigen), wie unten veranschaulicht. Die einzelnen Parameter müssen mit der lokalen Einstellung des DVR übereinstimmen. Maintain (Wartung): gestattet die standortferne Einstellung der automatischen Wartung des DVR-Systems, wie unten dargestellt.
Seite 101: Local Setting (Lokale Einstellungen)
LOCAL SETTING (LOKALE EINSTELLUNGEN) Unter der Option <Local setting> (lokale Einstellungen) kann der Benutzer den Pfad der Aufzeichnungsdatei (Live- Aufzeichnung und Clip-Datei Playback), den Pfad des standortfernen Datei-Downloads, den Snapshot-Pfad, den Dateityp (H.264 und AVI) und Internal (Intern) eingeben, wie unten dargestellt. LOGOUT (VERLASSEN) Klicken Sie auf das Symbol [ ], um zur Zugangsschnittstelle zurückzukehren.
Seite 102: Software Für Mobile Geräte
Folgen Sie der Beschreibung der Software Mobile Client. SMARTPHONES 5.1.1 URMET IUVS SOFTWARE MOBILE Urmet iUVS ist eine CCTV-Anwendung für Mobiltelefone, die für iPhone OS entwickelt wurde. Sie ist mit der Serie Hybrid DVR 1080N/1080P/4M URMET H.264 kompatibel. Merkmale Die wesentlichen Merkmale der Anwendung sind: •...
Seite 103 „Device Manager“ aus dem Hauptmenü, um die im Anschluss gezeigte Schnittstelle zu öffnen. Zum Hinzufügen eines neuen Geräts, oben rechts „Add“ wählen und Gerätenamen, Adresse (IP, Domänenname oder ID des Geräts für Account DDNS Urmet), Port, Benutzernamen und Passwort, usw. eingeben. Die Eigenschaften der Kanäle können Sie über das Gerät erhalten.
Seite 104 Öffnen eines Geräts Wählen Sie , um die im Anschluss abgebildete Liste der Geräte zu öffnen und dann eines der Gerät: es werden automatisch alle seine Kanäle geöffnet. Öffnen eines Kanals Die Kreuz-Taste auf einem der Anzeigefenster auswählen, um in das die Kanalliste enthaltende Fenster zu gelangen und einen Kanal auswählen, der im ausgewählten Fenster eingeblendet wird.
Seite 105 Auswahl eines Kanals Wählen Sie die Taste „Remote Playback“, um die im Anschluss gezeigte Liste der Geräte zu öffnen. Einen in der Liste enthaltenen Kanal des Geräts öffnen. Auswahl des Datums Nachdem ein Kanal ausgewählt wurde, werden alle Datumsangaben, unter denen eine Aufzeichnung vorliegt, mit einem Punkt gekennzeichnet.
Seite 106 Wählen Sie im Live-Modus . Unten auf der Seite werden 5 Symbole eingeblendet. Durch Auswählen eines davon können Bilder erfasst werden. PTZ-Steuerung PTZ ist die Abkürzung für Pan-Tilt-Zoom und bezieht sich auf die Bewegungsoptionen der Kamera. Wählen Sie um den PTZ-Modus zu öffnen. Unten erscheinen die Tasten zur Steuerung der PTZ der Live-Seite. Zum Steuern der Kamera muss das Fenster der Kamera vergrößert und der PTZ- Modus aktiviert werden.
Seite 107: Tablet-Geräte
5.2.1 URMET IUVSPAD UND IUVSTAB MOBILE Urmet iUVSpad und iUVStab sind Apps für Tablets. Es sind Applikationen der Software Mobile TVCC, die für iPad und Android Tablets entwickelt wurden. Sie ist mit der Serie Hybrid DVR 1080N/1080P/4M URMET H.264 kompatibel.
Seite 108 Um ein neues Gerät hinzuzufügen, „+“ oder „Hinzufügen“ in der rechten Ecke auswählen und den Gerätenamen (IP, Gerätename oder Geräte-ID für die Domäne DDNS im Account Urmet DDNS oder dem P2P-Service) Port, Benutzernamen, Passwort, usw. und die Anzahl Kanäle wird während der Verbindung automatisch vom Gerät angegeben.
Seite 109 Um das Gerät aus der Geräteliste für die iOS-Plattform zu entfernen, den Gerätenamen nach links ziehen und die rechts eingeblendete Taste „Entfernen“ wählen (in der Android-Plattform zum Entfernen des Geräts das Symbol des Papierkorbs auf der rechten Seite auswählen und bestätigen). DS1093-493B...
Seite 110 LIVE-Vorschau Nachdem die App gestartet wurde, werden die Videoströme automatisch in der LIVE-Schnittstelle angezeigt. Um zur App zurückzukehren, das Symbol oben links im Bildschirm berühren. • Wählen Sie das Gerät in der Geräteliste, um die verfügbaren Videokanäle einzublenden. • DS1093-493B...
Seite 111 Jeden Kanal (oder das Gerät zur gleichzeitigen Anzeige aller Kanäle) in das Raster der LIVE-Vorschau ziehen und loslassen. DS1093-493B...
Seite 112: Funktion P2P
FUNKTION P2P Vergewissern Sie sich anhand des Menüs „Network (Netzwerk)“, dass auf dem DVR alle erforderlichen Konfigurationen erfolgt sind, damit das Gerät über das lokale Netz und beim Vorliegen der entsprechenden Konnektivität auch über das Internet erreichbar ist. Wegen weiteren Einzelheiten wird auf Absatz 4.1 verwiesen. Im Menü...
Seite 113 DS1093-493B...
Seite 114 Wählen Sie den QR-Code neben der Folge „Device ID“ (installieren Sie die App, um die QR-Codes zu erfassen, wenn diese fehlt) und übernehmen Sie den QR-Code auf dem Gehäuse des Hybrid DVR. Füllen Sie das Feld „Passwort“ mit dem zuvor auf dem Hybrid DVR eingegebenen Passwort aus und klicken Sie auf „Speichern “.
Seite 115: Technische Daten 1093/534P 1093/538P Und 1093/536P (Pal-Format)
TECHNISCHE DATEN 1093/534P 1093/538P UND 1093/536P (PAL-FORMAT) DS1093-493B...
Seite 116 Über RS485 Protokoll COAX, PELCO-D und PELCO-P USB 2.0 Ports 2 (für Maus und Backup) Ethernet Selbstanpassende Schnittstelle RJ-45 10M/100MB Netzprotokoll TCP/IP, DHCP, UDP, Urmet DDNS mit ID, P2P, PPPOE, Cloud-Archivierung Leistungsaufnahme Stromversorgung 12V (DC) / 2A 12V (DC) / 5A -10°C – 55°C...
Seite 117: Wichtige Hinweise
Kundendienststelle ausgeführt werden. ➢ Die Festplatte verfügt über eine Kapazität von maximal 8TB für Seriennr. 1093/534P und 16TB für Seriennr. 1093/538P und 1093/536P. Wenden Sie sich wegen der vollständigen Liste der kompatiblen Festplatten an das nächste Kundendienstzentrum.
Seite 118: Maximale Aufzeichnungsdauer Mit 1000 Gb-Festplatte
MAXIMALE AUFZEICHNUNGSDAUER MIT 1000 GB-FESTPLATTE TYP 1093/534P – 1093/538P – 1093/536P Die Serie Urmet Hybrid 1080P DVR ermöglicht die Auswahl der folgenden Auflösungsoptionen: „1080P“, „720P“ und „WD1“ auf 1/4/8/16 analogen Kanälen ➢ „1080P“, „960P“ und „720P“ auf 1/4/8/16 IP-Kanälen ➢...
Seite 119 8 Aufzeichnungskanäle mit Auflösung 720P (1280×720)/ 16 Aufzeichnungskanäle mit Auflösung 720P (1280×720)/ Einzugebende Variablen Ergebnisse Einzugebende Variablen Ergebnisse Bitrate Frame rate Dauer Dauer Bitrate Frame rate Dauer Dauer (in Kbps) (in fps) HD (Stunden) HD (Tage) (in Kbps) (in fps) HD (Stunden) HD (Tage) 2048...
Seite 120 8 Aufzeichnungskanäle mit Auflösung 1080P (1920×1080) 16 Aufzeichnungskanäle mit Auflösung 1080P (1920×1080) Einzugebende Variablen Ergebnisse Einzugebende Variablen Ergebnisse Bitrate Frame rate Festplattendauer Festplattendauer Bitrate Frame rate Festplattendauer Festplattendaue (in Kbps) (in fps) (Stunden) (Tage) (in Kbps) (in fps) (Stunden) (Tage) 4096 24-25 65,66...
Seite 121 IP-Kanäle mit Urmet Protokoll 1 Aufzeichnungskanal mit Auflösung 4 Aufzeichnungskanäle mit Auflösung 720P (1280×720) 720P (1280×720) Einzugebende Variablen Ergebnisse Einzugebende Variablen Ergebnisse Bitrate Frame rate Festplattendauer Festplattendauer Bitrate Frame rate Festplattendauer Festplattendaue (in Kbps) (in fps) (Stunden) (Tage) (in Kbps)
Seite 122: Einstellung Der Aufzeichnungsalarme
EINSTELLUNG DER AUFZEICHNUNGSALARME Beziehen Sie sich auf die folgende Matrix: "⊥" bedeutet "nur Alarm, ohne Aufzeichnungen"; "AMR" bedeutet "Alarmaufzeichnung"; "NLR" bedeutet "normale Aufzeichnung"; "NOR" bedeutet "keine Aufzeichnung". Sobald der Alarm ausgelöst wurde, erscheint das entsprechende Symbol. Beim Vorliegen mehrerer Alarme erscheinen die entsprechenden Anzeigen.
Seite 123: 10 Wartung
A: Ja. Das System unterstützt die Wiedergabefunktion während der Aufzeichnung. 10. F: Kann ich einige Aufzeichnungen von der Festplatte des DVR löschen? A: Zur Sicherheit der Dateien kann ein Teil der Aufzeichnungen möglicherweise nicht gelöscht werden. Um alle Aufzeichnungen zu löschen, kann die Festplatte formatiert werden. 11.
Seite 124: Anhang: Installation Von Active X
Sorgen Sie dafür, dass die Audio- und Videosignale des DVR keinen Störungen durch andere elektronische Geräte ausgesetzt sind und vermeiden Sie, dass die Festplatte durch statische Elektrizität und induzierte Spannung verursachte Schäden erleidet. Wird das Netzkabel häufig eingesteckt, wird empfohlen, die Anschlussleitung regelmäßig zu ersetzen, um Instabilität des Signals zu vermeiden.
Seite 125 Wählen Sie den Bereich „Vertrauenswürdige Sites“. ➢ Klicken Sie auf „Stufe anpassen“ und überprüfen Sie, dass: ➢ • der Menüpunkt „ActiveX-Steuerelemente initialisieren und ausführen, die nicht als sicher für Skripting“ markiert sind mit „Aktiv“ eingegeben oder „Eingabeaufforderung“ ausgewählt ist; • der Menüpunkt „Download von unsignierten Active X-Steuerelementen“...
Seite 126 ➢ Es erscheint die folgende Ansicht. Die IP-Adresse des Geräts muss hinzugefügt werden (Beispiel: http://192.168.36.40) im Feld „Diese Website der Zone hinzufügen“. Fügen Sie die IP-Adresse des Geräts im Feld hinzu und klicken Sie auf „Hinzufügen“. ➢  HINWEIS Wählen Sie den folgenden Menüpunkt nicht aus: „Für Sites dieser Zone ist eine Serverüberprüfung (https:) erforderlich“.
Seite 127: Glossar
GLOSSAR ADPCM Akronym von Adaptive Delta Pulse Code Modulation, Codiertechnik zum Komprimieren von digitalem Audio Die automatische Verstärkungsregelung oder AGC, Automatic Gain Control, ist eine Funktion, die der Verbesserung der Sicht bei schlechten Lichtverhältnissen dient Akronym von Analog High Definition -– zur Übertragung von hochauflösenden Videos auf Koaxialkabel verwendetes Protokoll Automatic Motion Recording -–...
Seite 128 Akronym von Network Video Recorder -–ein digitaler Videorecorder, der in der Lage ist, von digitalen, in einem IP-Netzwerk angeschlossenen Kameras kommende Audio-/Videoströme zu speichern On-Screen Display (auf deutsch „Bildschirmanzeige“) ist ein über dem Bild auf dem Bildschirm eingeblendetes Bild, das häufig von modernen Fernsehgeräten, Videorecordern und DVD-Lesegeräten zum Einblenden von Informationen wie Lautstärke, Kanälen und Uhrzeit und anderen Informationen eingesetzt wird Port...
Seite 129 DS1093-493B URMET S.P.A. Technische Abt. Kundendienst +39 011.23.39.810 10154 TURIN (ITALIEN) http://www.urmet.com VIA BOLOGNA 188/C DS1093-493B e-mail: info@urmet.com Tel. +39 011.24.00.000 (AUT.) HERGESTELLT IN CHINA +39 011.24.00.300 - 323...

Diese Anleitung auch für:

1093/538p 1093/536p

urmet 1093/534P Bedienungsanleitung

Quicklinks

Verwandte Anleitungen für urmet 1093/534P

Inhaltszusammenfassung für urmet 1093/534P

Diese Anleitung auch für:

Inhaltsverzeichnis
