urmet AHD DVR Series Schnellanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

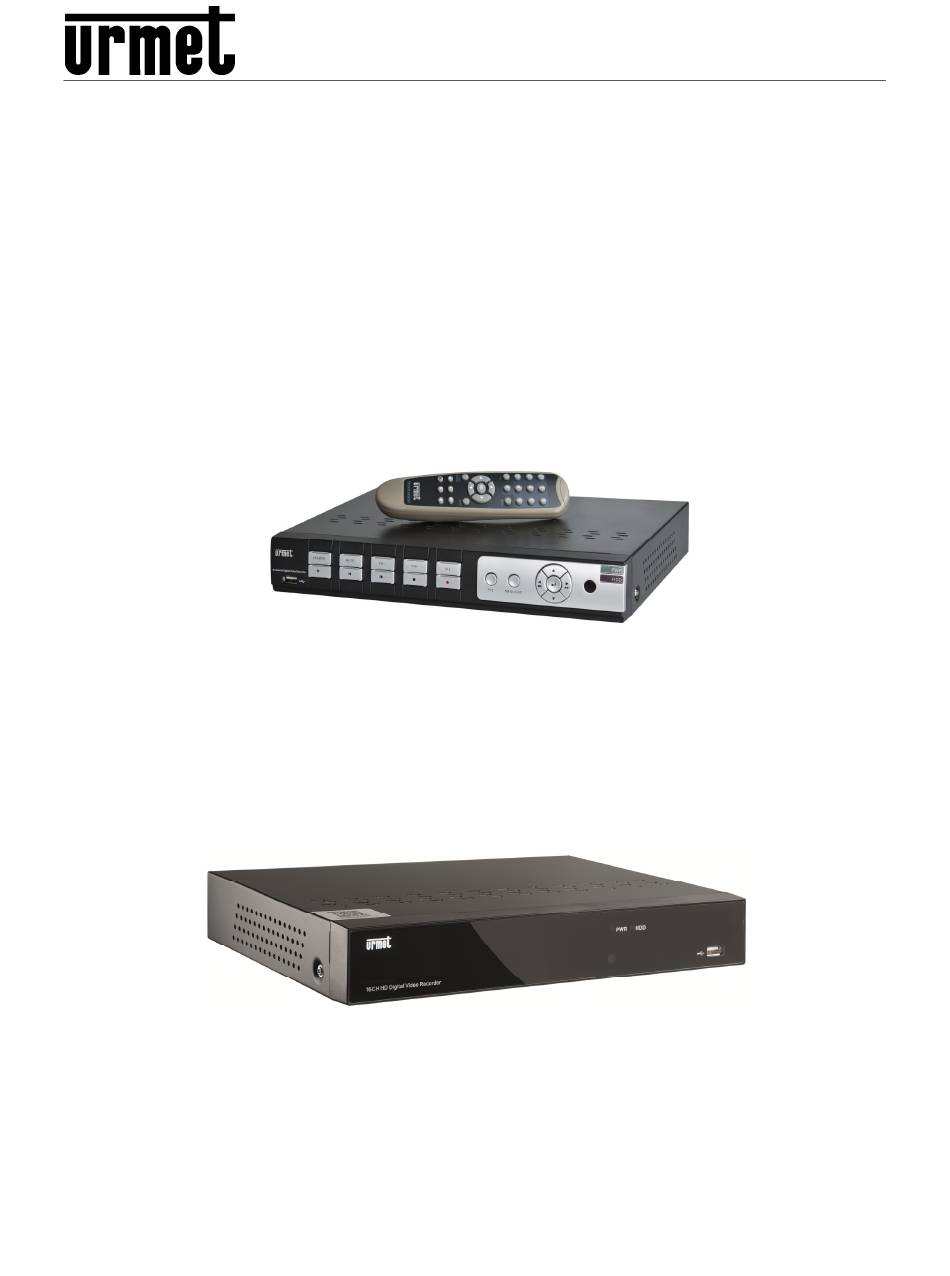

DS1093-165A
DVR H.264 CON HDMI / H.264 WITH HDMI DVR / H.264 DVR MIT HDMI /
DVR H.264 CON HDMI / H.264 AVEC HDMI DVR
4 CANALI SCH. 1093/004AHD / 4 CH Ref. 1093/004AHD / 4 KANAL Typ 1093/004AHD
/ 4 CANALES Ref. 1093/004AHD / 4 CANAUX Réf. 1093/004AHD
8 CANALI SCH. 1093/008AHD / 8 CH Ref. 1093/008AHD / 8 KANAL Typ 1093/008AHD
/ 8 CANALES Ref. 1093/008AHD / 8 CANAUX Réf. 1093/008AHD
16 CANALI SCH. 1093/016AHD / 16 CH Ref. 1093/016AHD / 16 KANAL Typ
1093/016AHD / 16 CANALES Ref. 1093/016AHD / 16 CANAUX Réf. 1093/016AHD
AHD DVR Series
GUIDA RAPIDA
QUICK GUIDE
SCHNELLANLEITUNG
GUÍA RÁPIDA
GUIDE RAPIDE
Mod.
1093
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für urmet AHD DVR Series
Inhaltszusammenfassung für urmet AHD DVR Series
- Seite 1 DVR H.264 CON HDMI / H.264 WITH HDMI DVR / H.264 DVR MIT HDMI / DVR H.264 CON HDMI / H.264 AVEC HDMI DVR AHD DVR Series 4 CANALI SCH. 1093/004AHD / 4 CH Ref. 1093/004AHD / 4 KANAL Typ 1093/004AHD / 4 CANALES Ref.
- Seite 50 Festplattenkonfiguration ....................... 64 Firmware Upgrade und Werkseinstellungen ................ 64 DVR-Verbindung zum WEB ....................65 Zugriff auf den DVR über den IE via IP-Adresse, URL oder das URMET DDNS Portal ..67 iUVS Software Mobile......................70 P2P Funktion ........................72 DS1093-165A...
-
Seite 51: Allgemeine Hinweise
Halten Sie die Schnellanleitung griffbereit, so dass Sie im Zweifelsfall immer nachschauen können. HINWEIS Detailiertere Informationen zu dem Produkt entnehmen Sie bitte der Bedienungsanleitung die dem Gerät beiliegt. PRODUKTBESCHREIBUNG Das Produkt URMET S.p.A. ist ein digitaler Videorekorder, der Aufnahmen von mehreren Kameras auf internen Festplatten aufzeichnen kann. 1.1.1 GENERELLE MERKMALE Triplexmodus (gleichzeitige Aufnahme, Wiedergabe und Netzwerkübertragung) -
Seite 52: Öffnen Der Verpackung
100-240 V (AC), 50/60Hz, 1.5 A max. • AUSGANG⇒ 12V (DC) 2A • Bedienungsanleitung CD-ROM mit Urmet Software und Bedienungsanleitungen Maus Fernbedienung, (incl. 2 Batterien Größe AAA) Gekreuztes LAN Kabel Cat. 5 WICHTIG Der mitgelieferte Zubehörumfang kann sich ohne Vorankündigung ändern. -
Seite 53: Reinigung Des Geräts
1.3.6 BILDAUFZEICHNUNG Das Gerät wurde zur Aufzeichnung von Bildern entwickelt, nicht als Einbruchmelder. URMET S.p.A. kann nicht für den Verlust oder die Beschädigungen haftbar gemacht werden, die durch Diebstahl entstehen. Machen Sie eine Testaufnahme bevor Sie das Gerät einsetzen, um sicher zu sein, dass es ordnungsgemäß... -
Seite 54: Beschreibung Der Teile

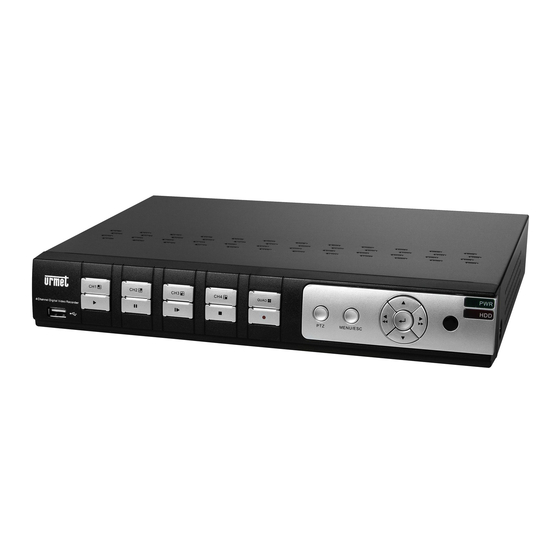

BESCHREIBUNG DER TEILE GERÄTE VORERSEITE 2.1.1 TYP 1093/004AHD DVR GERÄTE VORERSEITE 14 15 Taste/Anzei Funktion Beschreibung Leuchtet die Anzeige “Grün” ist das Gerät im Normalzustand Power eingeschaltet. IR receiver Empfängt das IR Signal von der Fernbedienung. HDD indicator Blinkt die Anzeige “Rot”, ist die Festplatte aktiv (lesen/schreiben). Channel CH1 CH2 selection:... -
Seite 55: Typ 1093/008Ahd Dvr Geräte Vorerseite
2.1.2 TYP 1093/008AHD DVR GERÄTE VORERSEITE 16 17 Taste/Anzeige/Anschluss Symbol Funktion & Beschreibung Leuchtet die Anzeige “Grün” ist das Gerät im Spannungsanzeige Normalzustand eingeschaltet. IR Empfänger Receives IR signal from Remote Controller When the “Red” indicator flashes it means the hard HDD Anzeige drive is being read or written to. -
Seite 56: Typ 1093/016Ahd Dvr Geräte Vorderseite
2.1.3 TYP 1093/016AHD DVR GERÄTE VORDERSEITE Taste oder Pos. Symbol Funktion und Funktionsbeschreibung Anzeige Betriebsanzeige Bei eingeschalteter Stromversorgung leuchtet die LED grün. Beim Lesen oder Beschreiben der Festplatte blinkt die LED rot. HDD-Anzeige Bei Dauerlicht liegt ein Festplattenfehler vor oder die Festplatte ist (Festplatte) nicht formatiert bzw. -
Seite 57: Geräte Rückseite
GERÄTE RÜCKSEITE 2.2.1 TYP 1093/004AHD DVR RÜCKSEITE 2.2.2 TYP 1093/008AHD DVR RÜCKSEITE Pos. Anschluss Anschlussart Anschluss CH1-CH4 für DVR Typ 1093/002AHD, CH1- Videoeingänge CH8 für DVR Typ 1093/003AHD (BNC Schnittstelle). Audioeingänge 4 Kanal Audioeingang (RCA Schnittstelle); Audioausgang Audioausgang (RCA-Schnittstelle). Schnittstelle für USB-Geräte wie z. B. eine USB-Maus. USB Port Hochauflösender HDMI-Ausgang. -
Seite 58: Typ 1093/016Ahd Dvr Rückseite
2.2.3 TYP 1093/016AHD DVR RÜCKSEITE Pos. Anschluss Anschlussart Videoeingänge Anschluss (BNC Schnittstelle) Audioeingänge 4 Kanal Audioeingang (RCA Schnittstelle) Audioausgang Audioausgang (RCA-Schnittstelle) Schnittstelle für USB-Geräte wie z. B. eine USB-Maus. USB Port Hochauflösender HDMI-Ausgang. HDMI Port Anschluss eines VGA-Monitors (z. B. PC-Monitor). VGA Port PIN RS485/ Alarmsensor RS485/Sensor/Alarm Schnittstelle (Pinbelegung siehe unten). -
Seite 59: Fernsteuerung
FERNSTEUERUNG Taste Beschreibung Kanalwahl 1-8 ; Numerische Tasten Numerische Tasten; Durch Betätigen der Taste “0” besteht die Möglichkeit zur Umschaltung, 9、 、 、 、 0 der OSD-Menü-Anzeige zwischen VGA- und BNC Ausgang. Vorschau aller Kanäle Menu Zugang/Verlassen des Hauptmenüs Hoch-Taste, Lautstärke erhöhen ▲... -
Seite 60: Mausfunktionen
MAUSFUNKTIONEN Abgesehen von der Nutzung der Tasten an der Gerätevorderseite und der Fernbedienung, kann der DVR auch über die mitgelieferte USB-Maus gesteuert werden. TYPE Function Gehen Sie im Menü Verriegelungsmodus in das Dialogmenü und klicken auf irgendein Untermenü, Anmeldefenster anzuzeigen. Gehen Menü... -
Seite 61: Einfache Startprozedur
WARNUNG! ! ! ! WARNUNG WARNUNG AHD DVR Series ist kompatibel mit AHD Kameras und Standard Analog Kameras. Besteht eine gemischte Installation von AHD und Analogen Kameras, müssen die Kameras nach folgender Regel angeschlossen werden: Je nach angeschlossener Kamera (AHD oder Analog-Technologie) an den jeweiligen Kanaleingängen (Kanal1, Kanal3, Kanal5,..) unterstützt der nachfolgende Kanal (Kanal2, Kanal4, Kanal6,..) nur eine angeschlossene... -
Seite 62: Basis Konfiguration
BASIS KONFIGURATION MONITOR AUSWAHL Diese Funktion erlaubt die Umschaltung des OSD-Menüs zwischen dem HDMI und/oder des VGA Ausgangs. HDMI/VGA Auflösung auf 1920x1080 pixel einstellen und Monitore an beide Ausgänge am DVR anschließen. Nun besteht die Möglichkeit das OSD-Menü auf beiden Monitoren darzustellen, wenn der Monitor der an den VGA.-Ausgang angeschlossen ist die Auflösung 1920x1080pixel unterstützt. -
Seite 63: Aufnahmeparameter
AUFNAHMEPARAMETER Auswahl [Hauptmenü Aufnahme] um in das Aufnahmemenü zu gelangen. Folgende Funktionen stehen zur Verfügung: Das Menü [Zeitplan] erlaubt die Aufnahmeoptionen: 24 Stunden im Normalmodus, bei Bewegung, Alarm; der Zeitplan kann dabei benutzerdefiniert angelegt werden. Ebenfalls ist es möglich Aufnahmeoptionen zu mischen, das heißt in der selben Zeitleiste eine normale Aufnahmezeit mit zum Beispiel einer Alarmaufnahme. -
Seite 64: Erweiterte Konfigurationen
ERWEITERTE KONFIGURATIONEN FESTPLATTENKONFIGURATION Auswahl [Hauptmenü Gerät HDD] um die Konfiguration der Festplatte auszuführen, überprüfen Sie dabei folgende Optionen: ÜBERSCHREIBEN: Bei Auswahl “AUTO”, werden wenn die Festplatte voll ist, die ältesten Aufnahmen automatisch überschrieben. Ebenfalls besteht die Möglichkeit Tage (1, 2, 3 7, 30 oder nur am Wochendende) vorzugeben, nach welchen die Festplatte wieder überschrieben werden soll. -
Seite 65: Dvr-Verbindung Zum Web
BEACHTEN: Es wird dringend empfohlen, die auf der Festplatte gespeicherten Dateien zu sichern (Backup) bevor ein Firmware-Upgrade durchgeführt wird. Nach Abschluss des Upgrades sollten die Dateien mit der Player- Software aus der alten Firmware Version abgespielt werden können. Nach Rücksetzung auf die Werkseinstellungen bitte die Basis-Konfigurationen (Sprache, Datum, Zeit, Videoausgang und Aufnahmeparameter) neu ausführen! DVR-VERBINDUNG ZUM WEB Der DVR kann nur Verbindung zum Internet (mit oder ohne DDNS)wenn der Internet Provider eine öffentliche IP-... - Seite 66 Beachten, dass die ID des DVR vom URMET DDNS Server unterstützt wird. WICHTIGER HINWEIS: Es können auch andere DDNS Server in der Optionsliste, als der URMET Server genutzt werden. An diesem Punkt betätigen der Schaltfläche <Bestätige um Änderung zu Speichern, Verlassen des OSD-Menüs des DVRs und einen Neustart des Geräts ausführen.
-
Seite 67: Zugriff Auf Den Dvr Über Den Ie Via Ip-Adresse, Url Oder Das Urmet Ddns Portal
Adressleiste: http://IP Adresse:HTTP Port (z. B. http://192.168.36.40:85). Ist der HTTP Port des DVR 80, braucht nur die IP-Adresse eingegeben werden: http://IP Adresse (z. B. http://192.168.36.40). Direkter Zugriff über das URMET DDNS Web Portal: Den Internet Explorer Starten und Eingabe der Adresse des Urmet Portals in der Adressleiste: http://www.urmetddns.com... - Seite 68 Klicken Sie auf “Seiten (Sites)…” Das folgende Fenster erscheint. Fügen Sie die IP Adresse des Gerätes (um die Adresse anzuzeigen drücken Sie “F2” auf der Vorderseite des Gerätes) in dem Feld “Diese Webseite zur Zone hinzufügen” hinzu. Klicken Sie auf “Hinzufügen”. Das folgende Bestätigungsfenster erscheint.
- Seite 69 In beiden Fällen, Ausfüllen der geforderten Felder wie: Nutzername, Passwort oder auch Client Port. Dann Auswahl der Sprache und des Streamtyps. Für den Zugriff über das URMET DDNS Portal, Eingabe der DVR ID die vorher im DVR_Menü erzeugt wurde. Bitte folgende Standardeingaben beachten: Nutzername: admin Passwort: keins (Feld leer lassen).
-
Seite 70: Iuvs Software Mobile
URMET iUVS ist eine Mobiltelefon CCTV Applikation entwickelt für das iOS und Android Betriebssystem. Diese App ist kompatibel zu URMET H.264 DVRs New Dynamic & Video Smart Serie, Evolution 2.0 DVR Serie, HD-SDI DVR Serie, NVR Boost 2.0 Serie and Dynamic 2.0 AHD DVR Serie mit der Firmware 3.1 oder höher. - Seite 71 HINWEIS: Es muss der Datenport (z.B 9000) eingetragen werden, damit die App ordnungsgemäß arbeitet. Wird in der App der Mobile Port eingegeben, kann die App keine Verbidnung zum DVR aufbauen. Um ein Gerät zu löschen, das Gerät auswählen und mit Löschen (Delete) bestätigen. Live Videoanzeige Anklicken der Schaltfläche Live Monitor im Hauptmenü...
-
Seite 72: P2P Funktion
Schließen Sie den DVR mit dem mitgelieferten Netzteil an das Stromnetz an und schalten Sie das Gerät ein. Die Netzwerkkonfiguration des Urmet DVR erfolgt standardmäßig mit der Einstellung DHCP (automatische Vergabe der IP-Adresse). Das Netzwerk, in das der DVR eingebunden wird, muss daher DHCP unterstützen. In diesem Fall werden die Netzwerkeinstellungen automatisch aus dem Netzwerk abgerufen und unter dem DVR- Menüpunkt... - Seite 73 Füllen Sie die Felder „Gerätename“ und „Typ“ → „Device ID“ aus. Tippen Sie auf den QR-Code neben „Device ID“ (installieren Sie eine entsprechende App zum Einlesen von QR- Codes, falls nicht vorhanden), und lesen Sie den QR-Code auf dem Gehäuse des DVR ein. Tragen Sie unter „Password“...
