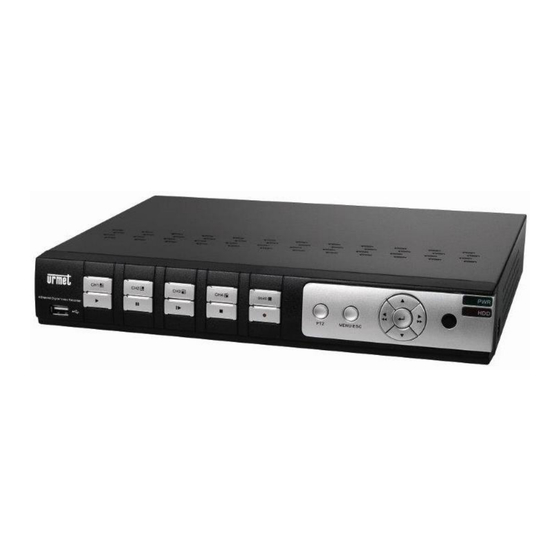

- Seite 1 Mod. 1093 DS1093-184A Hybrid DVR H.264 MIT HDMI Hybrid DVR Series 4 KANÄLE TYP 1093/534P 8 KANÄLE TYP 1093/538P 16 KANÄLE TYP 1093/536P SCHNELLANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH INHALTSVERZEICHNIS Allgemeine Informationen ........................3 Produktbeschreibung......................3 1.1.1 Allgemeine Merkmale ........................... 3 Öffnen der Verpackung ......................4 1.2.1 Verpackungsinhalt ............................4 Warnungen ..........................4 1.3.1 Stromversorgung ............................4 1.3.2 Sicherheitshinweise ............................4 1.3.3 Vorsichtsmassnahmen bei der Aufstellung ....................4 1.3.4 Reinigung des Gerätes .......................... -
Seite 3: Allgemeine Informationen
Detailiertere Informationen zu dem Produkt entnehmen Sie bitte der Bedienungsanleitung die dem Gerät beiliegt. PRODUKTBESCHREIBUNG Bei diesem Produkt von URMET S.p.A. handelt es sich um einen digitalen Videorecorder, der in der Lage ist, von mehreren Kameras stammende Bilder auf einer Festplatte aufzuzeichnen. -
Seite 4: Öffnen Der Verpackung
12 Vcc 2A für Typ 1093/534P 12 Vcc 5A für Typ 1093/538P und Typ 1093/536P Kurzanleitung MINI-CD, die die Anzeige-Software von Urmet enthält Eine Maus Eine IR-Fernbedienung (einschließlich zwei Batterien Größe AAA) Audiokabel für Typ 1093/536P ... -
Seite 5: Festplatte
Erstellen Sie vor der Verwendung eine Testaufnahme um sicherzustellen, dass das Gerät einwandfrei funktioniert. Bitte beachten Sie, das URMET S.p.A. nicht für den Verlust von gespeicherten Daten haftet, die durch unsachgemäße Installation, Verwendung, unsachgemäße Handhabung oder Fehlfunktion des Gerätes verursacht wurden. -
Seite 6: Beschreibung Der Teile
BESCHREIBUNG DER TEILE FRONTTAFEL Es wird daran erinnert, dass DVR das Akronym für Digital Video Recorder Equipment (Digitales Videoaufzeichnungsgerät) ist. 2.1.1 FRONTSEITE HYBRID DVR TYP 1093/534P 16 17 Funktion Taste Beschreibung Einschaltanzeige Erscheint die Anzeige "grün" wird das System regulär versorgt. IR-Empfänger Empfängt das IR-Signal von der Fernsteuerung Ist die Anzeige "rot"... -
Seite 7: Frontseite Hybrid Dvr Typ 1093/538P Und Typ 1093/536P
2.1.2 FRONTSEITE HYBRID DVR TYP 1093/538P UND TYP 1093/536P Funktion Taste Beschreibung Ist die Anzeige "rot" und blinkt, bedeutet dies, dass das Lesen oder Festplatten- Schreiben auf der Festplatte im Gang Anzeige Anzeigen Erscheint die Anzeige "grün" wird das Power-Anzeige System regulär versorgt Empfängt IR-Signal... -
Seite 8: Geräterückseite
GERÄTERÜCKSEITE 2.2.1 GERÄTERÜCKSEITE HYBRID DVR TYP 1093/534P Physischer Port Beschreibung Videoeingänge Verbinder CH1-CH4 für Videoeingänge (BNC) Audioeingänge Audioeingänge (RCA) Audioausgang Audioausgang (RCA) USB-Anschluss für Maus USB-Port HDMI-Anschluss für Monitor HDMI-Port VGA-Anschluss für Monitor und PC-Monitor VGA-Port PIN RS485/ Alarme RS485-Schnittstelle/Sensoren/Alarme (siehe Pin) Steckdosenanschluss - 12Vcc 2A Stromversorgung Anschluss LAN, Ethernet (RJ45) -
Seite 9: Geräterückseite Hybrid Dvr Typ 1093/536P
2.2.3 GERÄTERÜCKSEITE HYBRID DVR TYP 1093/536P Physischer Port Beschreibung Videoeingang Verbinder CH1-CH16 für Videoeingänge (BNC) Audioeingänge Audioeingänge CH1-CH8 (RCA) Audioeingänge Anschluss für Kabel mit Audioeingängen CH9-CH16 (RCA) Audioausgang Audioausgang (RCA) USB-Anschluss für Maus USB-Port HDMI-Anschluss für Monitor HDMI-Port VGA-Anschluss für Monitor und PC-Monitor VGA-Port PIN RS485/ Alarme RS485-Schnittstelle/Sensoren/Alarme (siehe Pin) -
Seite 10: Fernsteuerung
FERNSTEUERUNG Tastenname Tastenfunktion Auswahl Kanäle 1-8; numerische Taste Numerische Taste: Das Betätigen der Taste 0 hat keine Wirkung. Multipler Anzeigemodus Menü Zugriff/Verlassen des Hauptmenüs ▲ Pfeil nach oben, Lautstärkeregelung ▼ Pfeil nach unten, Lautstärkeregelung Pfeil nach links/rechts, verringert/erhöht den Wert ◄... -
Seite 11: Funktionsweise Mit Der Maus
FUNKTIONSWEISE MIT DER MAUS Zusätzlich zu den Tasten der Fronttafel und der Fernsteuerung kann zum Bedienen des Systems die Maus verwendet werden. Funktion Bei blockiertem Menü auf das Pop-up-Menü zugreifen und auf ein beliebiges Untermenü klicken, um das Login-Fenster aufzurufen. Bei nicht blockiertem Menü auf das Pop-up-Menü... -
Seite 12: Grundlegende Inbetriebnahme Des Geräts
GRUNDLEGENDE INBETRIEBNAHME DES GERÄTS Die Serie Hybrid DVR unterstützt AHD-Kameras, analoge Standardkameras und IP-Kameras. Für eine schnelle Inbetriebnahme des Geräts folgen Sie bitten den grundlegenden Anweisungen. Schließen Sie an die BNC der Eingangskanäle die jeweils gewählten analogen Kameras bzw. AHD-Kameras an. ... -
Seite 13: Grundlegende Konfigurationen
GRUNDLEGENDE KONFIGURATIONEN KONFIGURATION EINER IP-KAMERA DURCH MANUELLE ZUORDNUNG Ist das LAN-Netz, an das der Hybrid DVR angeschlossen ist, mit automatischer Zuordnung (DHCP) ausgestattet, wird dem Hybrid DVR automatisch eine gültige IP-Adresse zugeordnet. Um die dem Hybrid DVR vom LAN-Netz zugeordnete IP-Adresse zu kontrollieren, müssen Sie nur Folgendes tun: Begeben Sie sich durch Betätigen der rechten Maustaste auf dem Monitor in das OSD-Menü... - Seite 14 Um mit dem manuellen Hinzufügen der IP-Kameras fortzufahren: [Automatische IP] anklicken, um die IP-Kameras im Netzwerk zu finden und dann die hinzuzufügende IP-Kamera auswählen und das Passwort eingeben (Standardpasswort: admin), dann kontrollieren, ob Protokoll und Port korrekt eingegeben wurden, wie in der unten stehenden Abbildung dargestellt (Beispiel einer hinzugefügten IP-Kamera in den unten stehenden Abbildungen: Standard-Port: 6060, Standard-Protokoll: U-IPCy).
- Seite 15 Kamera auch in den Menüparametern des entsprechenden IP-Kanals auf dem DVR angezeigt werden. Nach erfolgter Netzkonfiguration können der Hybrid DVR und die Kameras standortfern über ein Smartphone mit iOS- oder Android-Betriebssystem mit Hilfe der App URMET iUVS oder über PC mit Internet Explorer / Firefox oder der Client-Software Urmet UVS angezeigt werden.
-
Seite 16: Monitor-Auswahl
MONITOR-AUSWAHL Der DVR verfügt über zwei Videoausgänge, HDMI und VGA, die auch gleichzeitig verwendet werden können. Das auf den beiden Monitoren eingeblendete Videosignal ist das gleiche. Die als Standard auf dem DVR eingegebene Auflösung ist 1920x1080. Zur Änderung der Auflösung siehe Abschnitt 4.4. SPRACHAUSWAHL UND DATUMS- UND UHRZEITEINGABE Zur Sprachauswahl und Datums- und Uhrzeiteingabe ist wie folgt vorzugehen: ... -
Seite 17: Aufzeichnungsparameter
AUFZEICHNUNGSPARAMETER Wählen Sie [Menü Parameter Aufzeichnung], um in das Menü [Aufzeichnen] zu gelangen. Die folgenden Funktionen stehen zur Verfügung: Das Menü [Record Schedule (Programmierung)] gestattet die Einstellung der Aufzeichnungen: 24 Stunden oder Normal, auf Motion/Alarm und sie können kundenspezifisch nach festgelegten Zeitabschnitten eingegeben werden. -
Seite 18: Erweiterte Konfigurationen
ERWEITERTE KONFIGURATIONEN KONFIGURATION DER FESTPLATTE Wählen Sie [Menü Gerät HDD] und nehmen sie die Konfiguration der Festplatte abhängig von der Nutzung des Kunden vor, wobei Sie die folgenden Optionen kontrollieren: ÜBERSCHREIBEN: Wird "AUTO" gewählt, überschreibt das System, sobald die Festplatte voll ist, die ältesten Aufzeichnungen automatisch und es ist daher möglich, den Verbleib der Aufzeichnungen auf der Festplatte in Tagen festzulegen. -
Seite 19: Aktualisierung Der Firmware Und Laden Von Standards
AKTUALISIERUNG DER FIRMWARE UND LADEN VON STANDARDS Nachdem die Firmware-Version des Hybrid DVR in [Menü System Info] kontrolliert wurde, kann die System- Software (Firmware) des Geräts, wenn es sich um eine ältere Version handelt, entsprechend den Anweisungen aktualisiert werden: ... -
Seite 20: Fernanzeige
FERNANZEIGE ANZEIGE ÜBER SMARTPHONE Vergewissern Sie sich anhand des Menüs "Netzwerk", dass auf dem DVR alle erforderlichen Konfigurationen erfolgt sind, damit das Gerät über das lokale Netz und beim Vorliegen der entsprechenden Konnektivität auch über das Internet erreichbar ist. Wegen weiteren Einzelheiten wird auf Absatz 4.1 verwiesen. Im Menü... - Seite 21 Wählen Sie den QR-Code neben der Folge "Device ID" (installieren Sie die App, um die QR-Codes zu erfassen, wenn diese fehlt) und übernehmen Sie den QR-Code auf dem Gehäuse des Hybrid DVR. Füllen Sie das Feld "Passwort" mit dem zuvor auf dem Hybrid DVR eingegebenen Passwort aus und klicken Sie auf "Sichern".
-
Seite 22: Anzeige Über Browser Vom Pc
ANZEIGE VON CLIENT SOFTWARE Es ist auch möglich, sich mit einem oder mehreren Hybrid DVR gleichzeitig über die Client Software URMET UVS zu verbinden, die sich auf der im Lieferumfang des Produkts enthaltenen CD befindet. Die Software URMET UVS ist in den beiden Versionen für Betriebssystem Windows und Betriebssystem MAC Version 10.8.0 oder höher erhältlich. - Seite 23 DS1093-184A...
- Seite 24 DS1093-184A Technische Abt. URMET S.p.A. Kundendienst +39 011.23.39.810 10154 TURIN (ITALIEN) http://www.urmet.com VIA BOLOGNA 188/C e-mail: info@urmet.com Tel. +39 011.24.00.000 (AUT.) +39 011.24.00.300 - 323 MADE IN CHINA DS1093-184A...
