EINSTELLEN DES ZUFÜHRTISCHS
Einstellung auf der Befestigungsseite
Für hochpräzise Hobelergebnisse muss der Zuführ-
tisch vor der Inbetriebnahme eingerichtet werden.
Zunächst die Tischhöhe so einstellen, dass sie dem
Winkel des Hobeltisches seitlich und in der Höhe
entspricht.
Zur Orientierung beim Einstellen der Tischhöhe eine
Richtlatte auf den Hobeltisch legen.

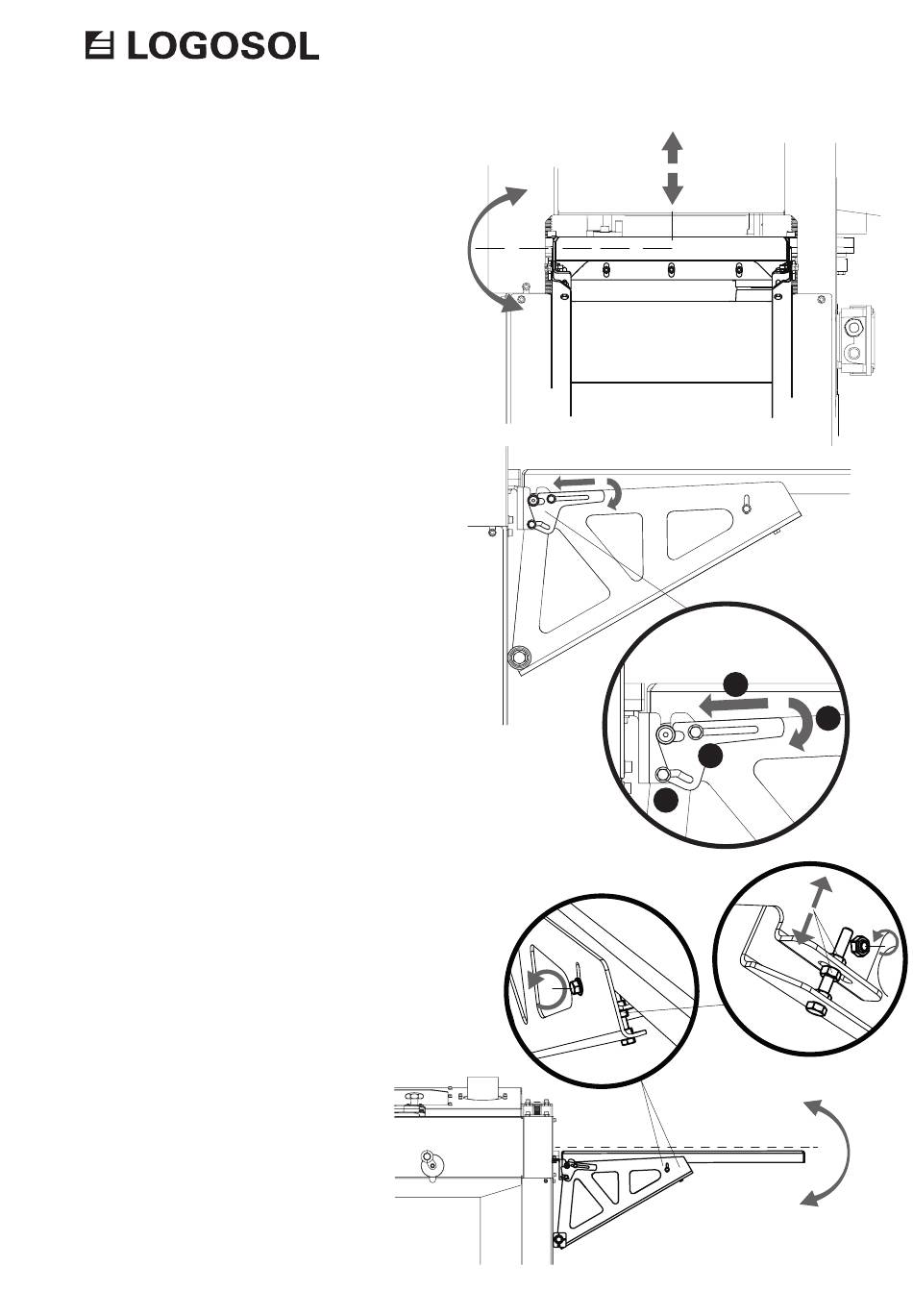

Höhenverstellung
Die Höhenverstellplatten (1) einschieben und auf die
richtige Höhe drehen (2).
Die beiden Flanschschrauben (3)festziehen.
Auf beiden Seiten des Tisches wiederholen.
Zur Orientierung beim Einstellen der Tischhöhe
eine Richtlatte auf den Hobeltisch legen.
1
2
3
3
Winkelverstellung
Nach dem Einstellen der Tischhöhe entsprechend
der Höhe des Hobeltisches den Winkel des Tisches
anpassen. Eine Richtlatte auf den Hobeltisch legen.
Dann den Winkel des Zuführtischs mithilfe der Ein-
stellschrauben so einstellen, dass er mit dem Winkel
der Richtlatte übereinstimmt.
Justieren des Zu- und Ausführtischs
Nach der Einstellung des Tisches an der
Befestigungsseite, sodass dieser an den
Hobeltisch angepasst ist, wird der Winkel
des Tisches eingestellt. Eine Richtlatte auf
den Hobeltisch legen. Dann den Winkel des
Zuführtischs mithilfe der Einstellschrauben
so einstellen, dass er mit dem Winkel der
Richtlatte übereinstimmt.
