Logosol CH3 Bedienungsanleitung Seite 24

ZUSTELLEN

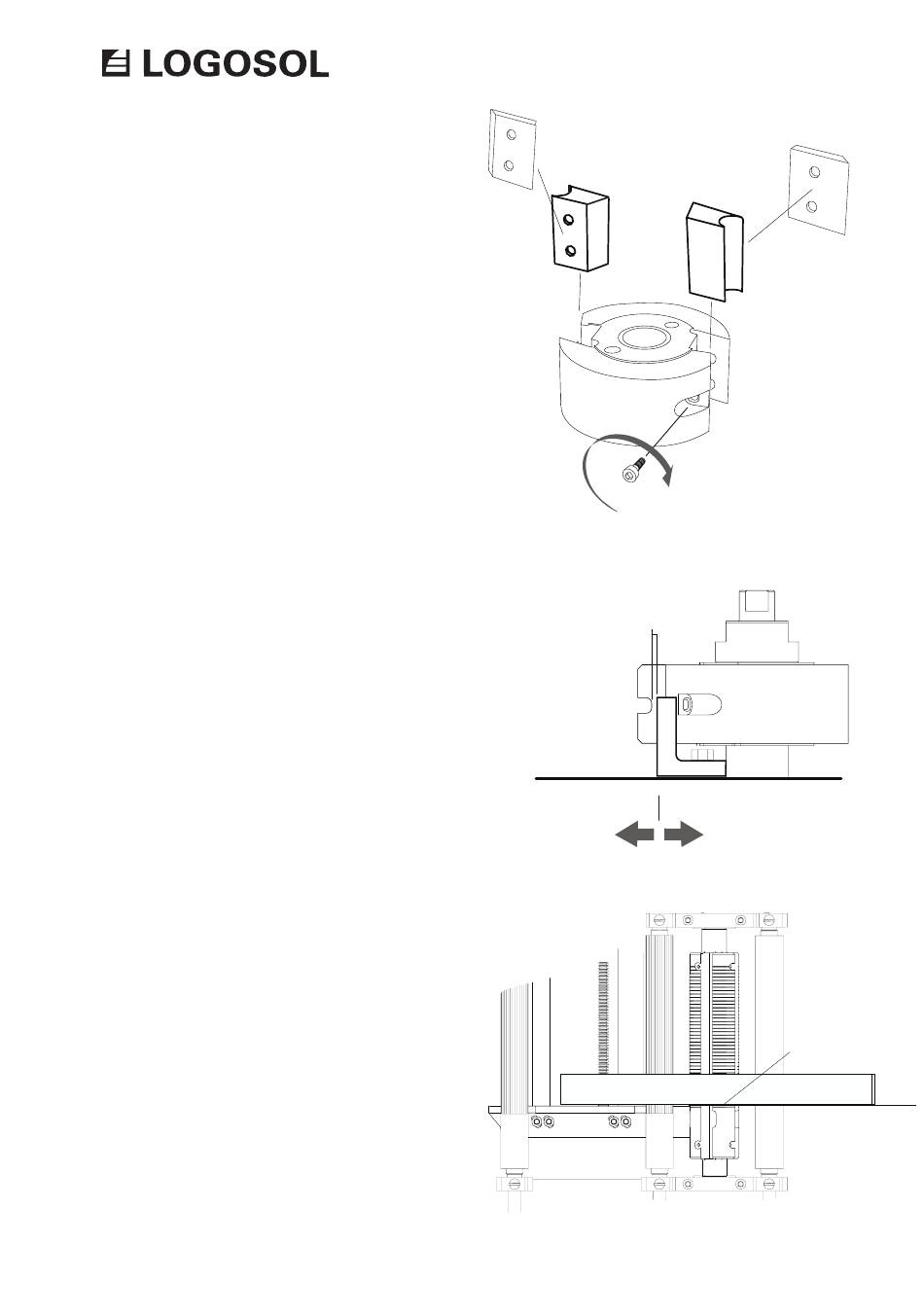

MONTAGE VON MESSERN IN DEN
SEITENWELLEN
Das Profilmesser entsprechend der Positionszeich-
nung in den Seitenwellen montieren, siehe Abschnitt
„Seitenwellen".
EINSTELLEN DER ABNAHMETIEFE AN DER
FESTEN SEITENWELLE
2mm
Die Tiefe der Spanabnahme am beweglichen An-
schlag an der Zuführseite einstellen, ein geeignetes
Grundmaß für die Abnahme für die festen Seiten-
wellen beträgt 2 mm vom geringsten Flugkreis des
Profilmessers.
DIE „0"-LAGE AN DER OBEREN MESSERWELLE
ERMITTELN
Anschlagwinkel vom inneren Anschlag nach oben
0
zur oberen Welle anlegen. Der Punkt, an dem der
Winkelschenkel an die obere Welle trifft, ist die
Innenkante des fertigen Werkstücks
24
