LOGOSOL CH3
HOBELMASCHINE
ZUSTELLEN

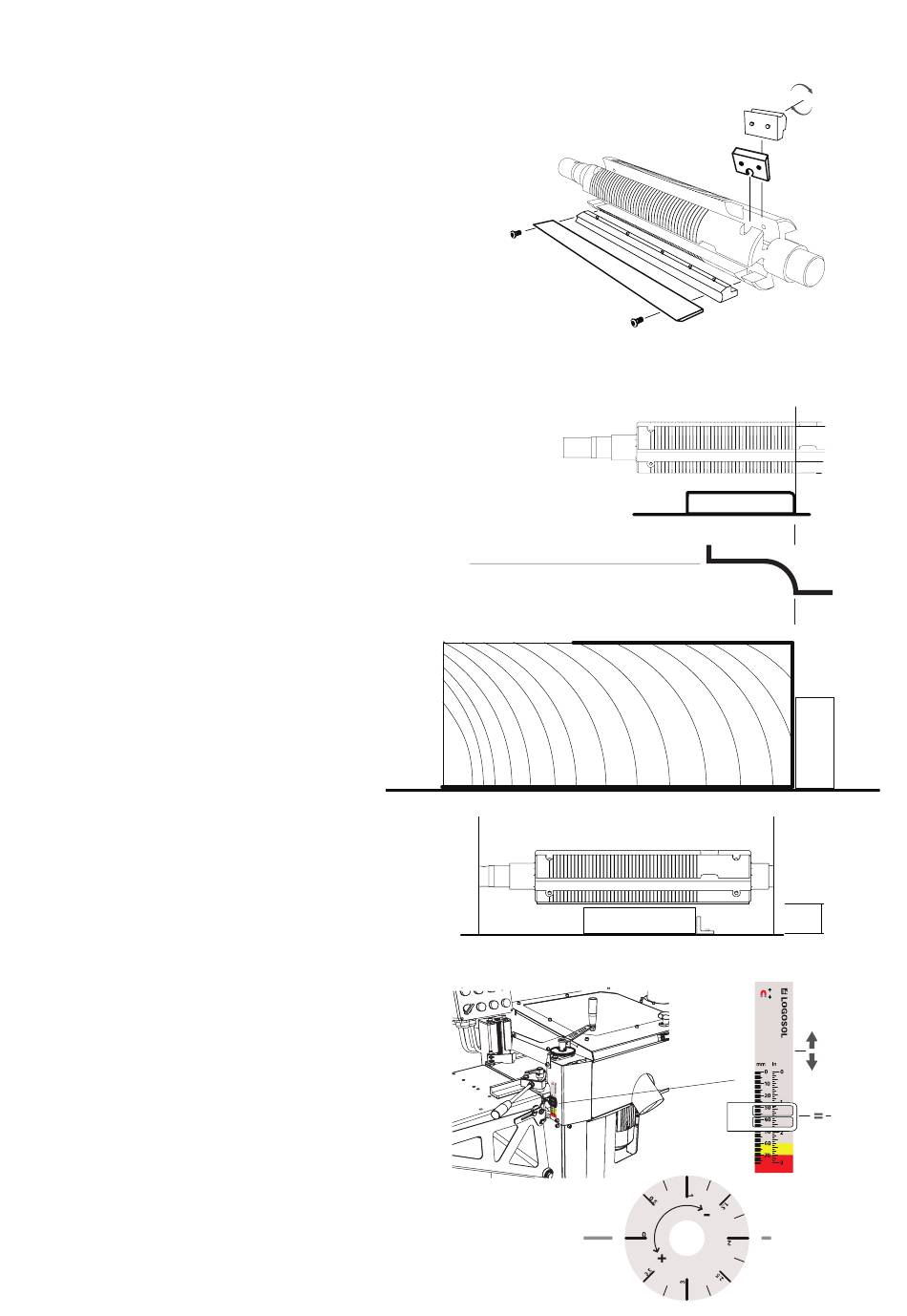

MONTAGE VON PLANHOBELMESSERN UND
EVTL. PROFILMESSERN IN DER OBEREN WELLE
Planhobelmesser und eventuelle Profilmesser in der
oberen Welle anbringen. Zur Positionierung der
Profilmesser in der oberen Welle den ermittelten
0
„0"-Punkt verwenden.
BEISPIEL:
Dieses Beispiel zeigt die Anbringung eines Profil-
messers zur Erzeugung einer Rundung an der festen
Seitenwellenseite. Hierfür wird das Profilmesser so
positioniert, dass der Beginn der Rundung den aus-
gemessenen „0"-Punkt an der Welle berührt.
SIEHE ABSCHNITT „OBERE WELLE"!
EINSTELLEN DER SPANABNAHME
X
DER OBEREN WELLE
Die Höhe des fertigen Werkstücks mit der Kurbel
an der Zuführseite einstellen. Um eine gute Präzi-
sion des fertigen Werkstücks zu erhalten, sollte die
Höheneinstellung des Tisches mit einer Aufwärts-
bewegung abschließen. Teststück bearbeiten, um
sicherzustellen, dass die Abmessungen richtig sind.
Bei Bedarf die Skalen kalibrieren.
X
25
