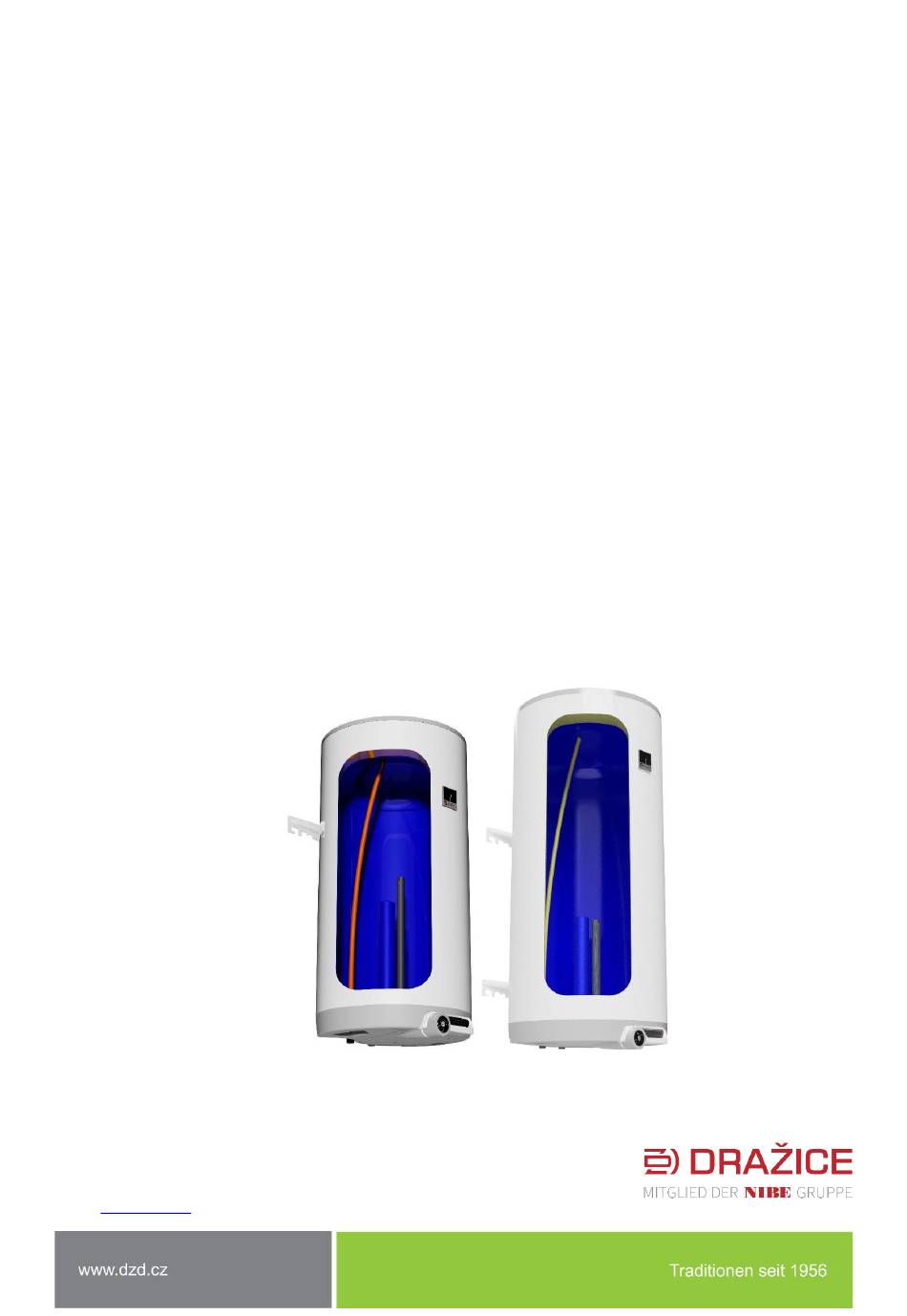

BEDIENUNGS- UND
MONTAGEANLEITUNG
SPEICHER-WARMWASSERBEREITER FÜR
Družstevní závody Dražice - strojírna s.r.o. (GmbH)
Dražice 69, 294 71 Benátky nad Jizerou
Tel.: +420 / 326 370 990
Fax: +420 / 326 370 980
E-Mail:
export@dzd.cz
SENKRECHTE MONTAGE
Elektrische Warmwasserbereiter
4 kW/400 V
OKCE 80
OKCE 100
OKCE 125
OKCE 160
OKCE 200
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Nibe OKCE 80
Inhaltszusammenfassung für Nibe OKCE 80
- Seite 1 BEDIENUNGS- UND MONTAGEANLEITUNG SPEICHER-WARMWASSERBEREITER FÜR SENKRECHTE MONTAGE Elektrische Warmwasserbereiter 4 kW/400 V OKCE 80 OKCE 100 OKCE 125 OKCE 160 OKCE 200 Družstevní závody Dražice - strojírna s.r.o. (GmbH) Dražice 69, 294 71 Benátky nad Jizerou Tel.: +420 / 326 370 990...
-
Seite 2: Inhaltsverzeichnis
INHALT TECHNISCHE SPEZIFIKATION DES PRODUKTS .................... 4 FUNKTIONSBESCHREIBUNG....................... 4 MITTEILUNG FÜR DIE VERWENDER ....................4 1.2.1 WARMWASSERVERBRAUCH ...................... 4 1.2.2 ENERGIEEINSPARUNGEN ......................4 1.2.3 BEREITSCHAFTSSTROMVERBRAUCH ..................4 KONSTRUKTION UND GRUNDABMESSUNGEN DES WARMWASSERBEREITERS ........ 6 INFORMATIONEN ZUM BETRIEB UND ZUR MONTAGE ................8 BETRIEBSBEDINGUNGEN ........................ - Seite 3 LESEN SIE BITTE VOR DER INSTALLATION DES WARMWASSERSPEICHERS AUFMERKSAM DIESE ANLEITUNG DURCH! Sehr geehrter Kunde, Družstevní závody Dražice - strojírna s.r.o. bedankt sich bei Ihnen für Ihren Entschluss, ein Erzeugnis unserer Marke zu verwenden. Mit diesen Instruktionen machen wir Sie mit dem Gebrauch, der Bauart, Wartung und weiteren Informationen über diese elektrischen Warmwasserbereiter (Boiler) vertraut.
-
Seite 4: Technische Spezifikation Des Produkts
1 TECHNISCHE SPEZIFIKATION DES PRODUKTS FUNKTIONSBESCHREIBUNG Dieser Warmwasserbereiter ist für die sog. Speichererwärmung von Brauchwassers durch elektrischen Strom bestimmt. Das Wasser erhitzt ein im emaillierten, wärmegedämmten Speicherbehälter montierter elektrischer Heizkörper in von der Stromversorgungsgesellschaft festlegten Zeitintervallen. Der Heizkörper wird während der Erwärmung per Thermostat gesteuert, das eine stufenlose Einstellung der gewünschten Temperatur (im Bereich von 5 bis 75 °C) ermöglicht. - Seite 5 OKCE 80 OKCE 100 OKCE 125 OKCE 160 OKCE 200 SPEICHERINHALT ZUL. BETRIEBSÜBERDRUCK IM BEHÄLTER ELEKTROANSCHLUSS 3/N/PE ~ 400V/50Hz EMPFOHLENER SCHUTZSCHALTER 3x10 A LEISTUNGSAUFNAHME 4000 SCHUTZART IP 44 ZUL. WARMWASSER- °C BETRIEBSSTEMPERATUR EMPFOHLENE WARMWASSER- °C TEMPERATUR HÖHE DES 1067 1255...
-
Seite 6: Konstruktion Und Grundabmessungen Des Warmwasserbereiters
KONSTRUKTION GRUNDABMESSUNGEN WARMWASSERBEREITERS Der Behälter des Warmwasserspeicher produziert von Stahlblech und er ist mit 1,5x Arbeitsdruck getestet. Das Behälterinnere ist emaillebeschichtet. Am unteren Behälterboden ist ein Flansch angeschweißt, an dem ein Flanschdeckel angeschraubt ist. Zwischen Flanschdeckel und Flansch ist ein Dichtungsring eingelegt. Im Flanschdeckel befinden sich Tauchhülsen zur Anbringung eines Heizkörpers, der Thermostatfühler und Schutzsicherung. - Seite 7 OKCE 80 - 200 Obere und untere Aufhängung 200 l 4 Ankerschrauben Obere Aufhängung 50-160 l Abmessungen 450mm und F 2 Ankerschrauben vor dem Bohren überprüfen Abbildung 2 3/4" außen OKCE 80 OKCE 100 OKCE 125 OKCE 160 OKCE 200...
-
Seite 8: Informationen Zum Betrieb Und Zur Montage
2 INFORMATIONEN ZUM BETRIEB UND ZUR MONTAGE BETRIEBSBEDINGUNGEN Der Warmwasserspeicher darf ausschließlich in Übereinstimmung mit den auf dem Leistungsschild aufgeführten Bedingungen und Hinweisen für den Elektroanschluss benutzt werden. Neben den gesetzlichen nationalen Vorschriften und Normen sind auch die von lokalen Strom- und Wasserversorgungsgesellschaften festgelegten Anschlussbedingungen, sowie die Montage- und Bedienungsanleitung einzuhalten. -
Seite 9: Wasserinstallation
Universalaufhängung Verwendung der Aufhängung auch bei Schraubenabständen bei Warmwasserbereitern anderen Typs. Die senkrechte Ausrichtung ist nach Lockerung der Befestigungsschrauben durch leichtes Verdrehen der Aufhängung möglich. Abbildung 3 Wird der Warmwasserbereiter in einem engen, kleineren Raum oder in einem Zwischendeck o. ä. montiert, ist unbedingt darauf zu achten, dass die Anschlussseite des Gerätes (Wasser- und Stromanschluss) frei zugänglich bleibt und kein Wärmestau entsteht. - Seite 10 Vor jeder Inbetriebnahme des Sicherheitsventils ist dieses auf seine Funktionsfähigkeit zu überprüfen. Die Kontrolle erfolgt durch manuelles Abheben der Membran vom Ventilsitz, durch leichtes Verdrehen des Knopfes der Abreißvorrichtung, jeweils immer in Pfeilrichtung. Nach dem Drehen muss der Knopf wieder in der Kerbe einrasten. Bei korrekter Funktion der Abreißvorrichtung fließt das Wassers über das Ablaufrohr des Sicherheitsventils ab.
-
Seite 11: Elektroinstallation
ELEKTROINSTALLATION 2.4.1 GRUNDLEGENDE INFORMATIONEN ZUR ELEKTRISCHEN INSTALLATION Der Anschluss ist laut Anschlussschema durchzuführen. Der im Werk vorgenommen Anschluss darf nicht geändert werden! (Abbildung 7). Die Trennwand in der Abdeckung der Elektroinstallation entfernen, die dem Durchmesser des Zuleitungskabels, also 8 oder 10 (Abbildung 6) entspricht. Die elektrischen Teile des Warmwasserbereiters haben die Schutzklasse IP 45. -
Seite 12: Betrieb
BETRIEB Nach dem Anschluss des Warmwasserbereiters am Stromnetz heizt der Heizkörper das Wasser auf. Das Ein- und Abschalten des Heizkörpers erfolgt per Thermostat. Nach Erreichen der eingestellten Temperatur unterbricht der Thermostat den Stromkreis und hierdurch die Wassererwärmung. Die Kontrollleuchte signalisiert, ob der Heizkörper in Betrieb (Kontrollleuchte leuchtet) oder außer Betrieb ist (Kontrollleuchte erlischt). -
Seite 13: Ausserbetriebnahme, Entleerung
8. Vor der Inbetriebnahme des Warmwasserbereiters diesen mit Wasser ausspülen, bis die Trübung verschwindet. 9. Garantieschein ordentlich ausfüllen. AUSSERBETRIEBNAHME, ENTLEERUNG Wird der Warmwasserbereiter für längere Zeit außer Betrieb oder nicht verwendet, muss er entleert und an vom Stromversorgungsnetz getrennt werden. Der Schalter für die Netzanschlussleitung oder die Sicherheitsautomaten sind auszuschalten. - Seite 14 Wenn das Wasser stark mineralhaltig ist, muss ein Fachmann herangezogen werden, der sowohl den im Inneren des Wasserspeichers angesetzten Kesselstein als auch freie Ablagerungen beseitigt und dies jeweils nach einem bis zwei Betriebsjahren. Die Reinigung wird durch die Flanschöffnung vorgenommen – den Flanschdecken demontieren, Warmwasserspeicher reinigen.
-
Seite 15: Häufigste Funktionsstörungen Und Ihre Ursachen
HÄUFIGSTE FUNKTIONSSTÖRUNGEN UND IHRE URSACHEN STÖRUNG KONTROLLLEUCHTE LÖSUNG • Am Thermostat des Heizkörpers • Das Wasser ist kalt leuchtet wurde eine zu niedrige Temperatur eingestellt • keine Versorgungsspannung • Thermostat defekt • Sicherheitsthermostat ist • Das Wasser ist kalt leuchtet nicht abgeschaltet, dies wurde wahrscheinlich durch das defekte Betriebsthermostat verursacht... -
Seite 16: Bedienung Des Thermostats
3 BEDIENUNG DES THERMOSTATS BEDIENUNG Abdeckung der Elektroinstallation bei den Warmwasserbereitern OKCE Kontrollleuchte der Stromkreisschaltung Thermostatknopf Abbildung 8 Weder das Thermostat noch sonstige Teile der Bedientafel sind tragende Teile, die zu irgendeiner Handhabung mit dem Warmwasserbereiter dienen könnten. 3.1.1 TEMPERATUREINSTELLUNG Die Wassertemperatur wird durch Verdrehen des Thermostatknopfs eingestellt. -
Seite 17: Wichtige Hinweise
Die Einstellung des Thermostatknopfs nach links bis zum Anschlag bedeutet nicht die dauernde Abschaltung des Heizkörpers. Wenn der Warmwasserbereiter ohne Blockierung des Tagestarifs betrieben wird, empfehlen wir, die Temperatur nicht über 55 °C einzustellen. Wählen Sie maximal das Symbol "OPTIMUM". 4 WICHTIGE HINWEISE INSTALLATIONSVORSCHRIFTEN Ohne die Bestätigung eines Fachbetriebs über die fachgerechte Ausführung der Elektro-... -
Seite 18: Hinweise Zum Transport Und Zur Lagerung
HINWEISE ZUM TRANSPORT UND ZUR LAGERUNG Das Gerät muss in trockener Umgebung transportiert und gelagert werden, geschützt vor Witterungseinflüssen, in einem Temperaturbereich von -15 °C bis +50 °C. Halten Sie sich beim Be- und Entladen unbedingt an die auf der Verpackung angeführten Instruktionen. ENTSORGUNG VON VERPACKUNGSMATERIAL UND DES FUNKTIONSUNFÄHIGEN PRODUKTS Für die Verpackung, in der das Produkt geliefert wurde, wurde bereits eine...
