7 Istruktionsbog
Vedligeholdelse
Tasterne 2 og 3, hvis de trykkes samtidigt i mindst 2 sekunder, giver
adgang til styreenhedens opsætningsmenu. I opsætningsmenuen kan
alle fire taster bruges til at nevigere i menuen og ændre
parameterværdierne.
1

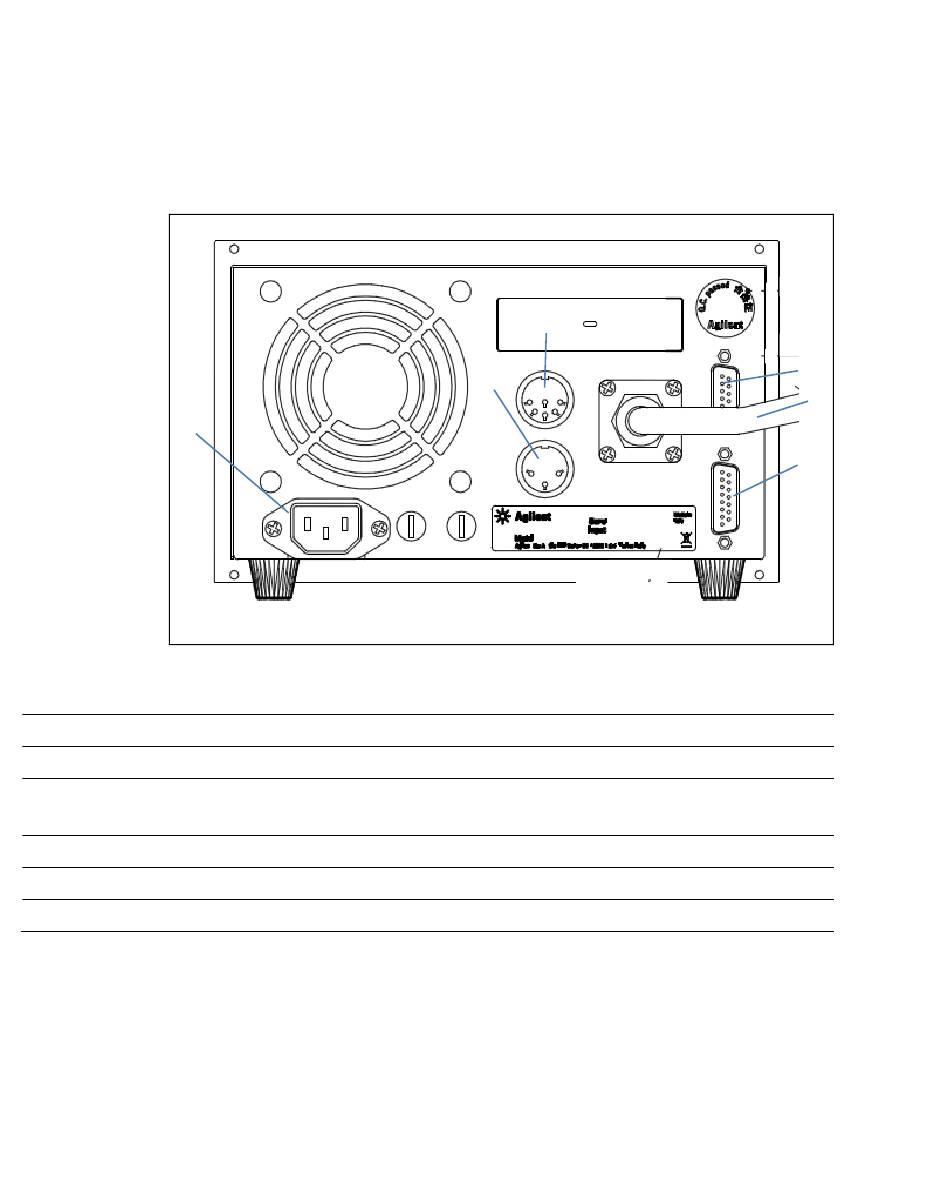

Figur 3
1 PPM styreenhed, herunder sikringer, stikkontakt og EMC-filter
2 Kommunikation Port RS-232 / RS-485.
3 Stik til logik signaler input / output med programmerbare analoge udgang (Parringsstik
leveres med jumper til geninkobling af "interlock").
4 Kabel til pumpen.
5 Output-stik til styring af luft ventiler og bløder.
6 Output-stik til ekstern ventilator.
94/288
Bageste Panel på Styreenheden X3501-64003
Turbo-V 1001 Rack Controller User Manual / 87-901-033-01
5
6
2
4
3
