Schritt für Schritt Anleitung zum Nullpunktabgleich
Dieser Vorgang darf nur von autorisiertem und sachkundigem
Fachpersonal vorgenommen werden. Beachten Sie die
anerkannten Sicherheitsregeln und schalten den GX-D500P wenn
möglich spannungsfrei.
Öffnen Sie die 4 Gehäuse-Schrauben auf der Frontplatte, klappen den
Deckel nach oben und ziehen den Stecker des Flachbandkabels aus der
Buchse im Bodenteil heraus. Der Deckel wird für den weiteren Vorgang
zunächst nicht mehr benötigt.

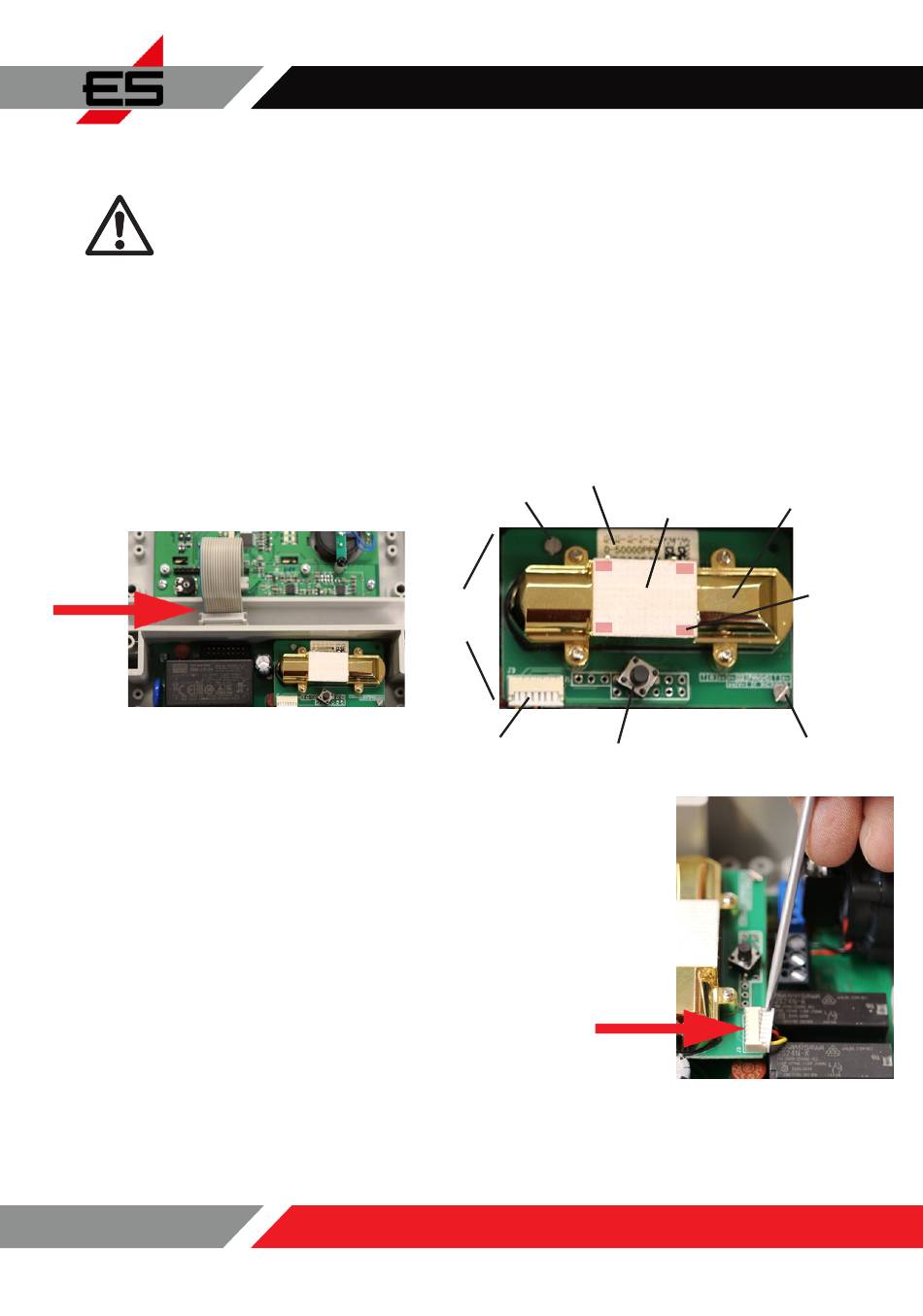

Hebeln Sie vorsichtig mit einem kleinen Schauben-
dreher den Stecker vom Sensor-Modul heraus.
Wechseln Sie dabei ein paar mal die Seiten um
den Stecker möglichst gerade heraus zu bekommen.
Ziehen Sie keinesfalls an den Leitungen!
14
Typenschild
Modul-Schraube
Sensor-
Modul
Modul-Stecker
Kalibrier-Taste
NDIR-Sensor
Membran
Modul-Schraube
4 IR-LEDs
unter der
Membran
