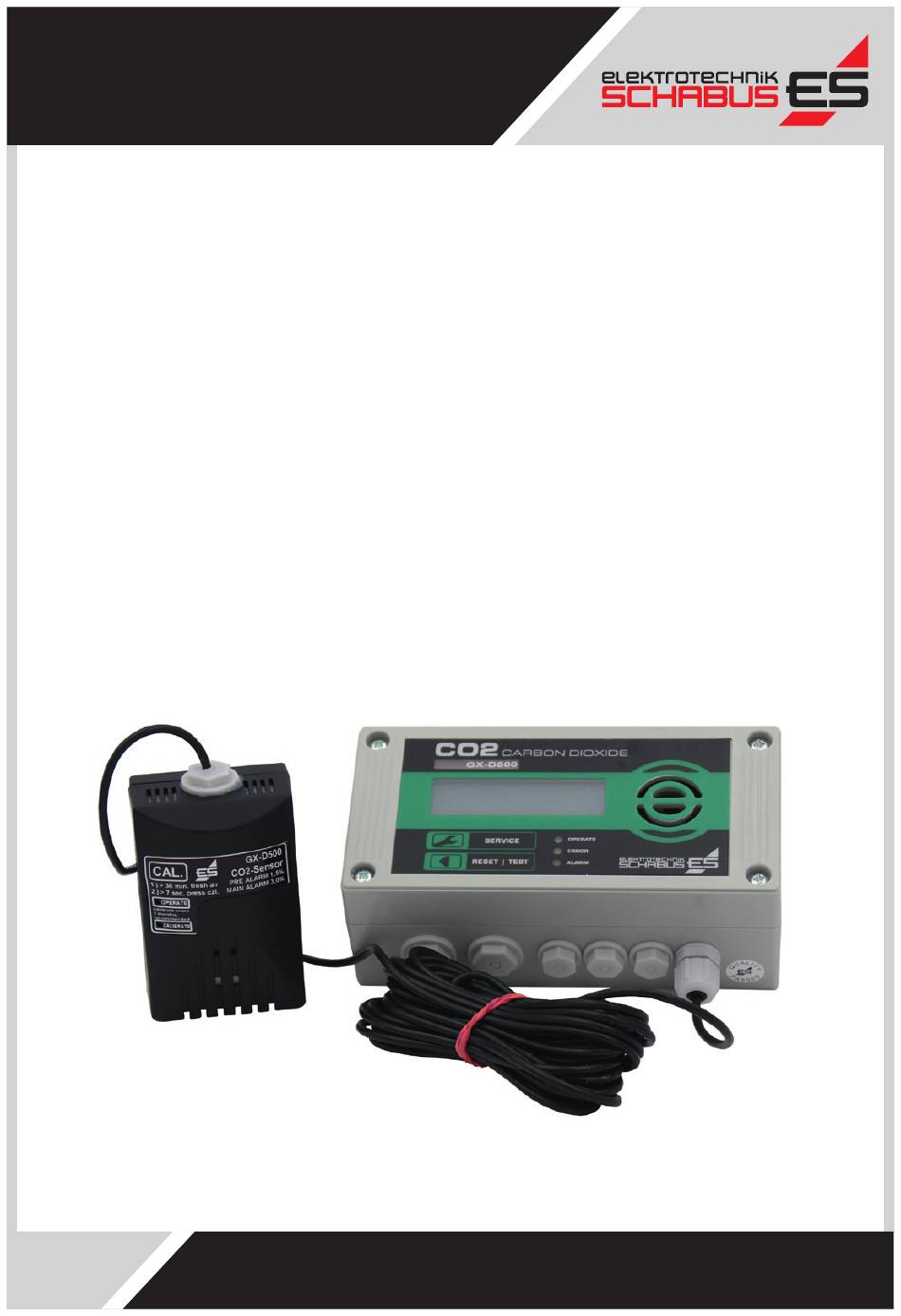

- Seite 1 Elektrotechnik Elektronik Gebrauchsanleitung GAS ALARM GX-D500 Profi CO2-Warngerät Art.-Nr.: 300267 www.elektrotechnik-schabus.de...
-
Seite 2: Inhaltsverzeichnis
6.2 Interpretation der Störungen anhand der gelben LED 6.3 Beheben von Störungen 7. Wartung 7.1 Manuelle Nullpunkt-Kalibrierung des externen Sensors 7.2 Vorgang der Nullpunkt-Kalibrierung 7.3 Durchführung der Kalibrierung durch Elektrotechnik Schabus 8. Sensor testen 9. Display Informationen 10. Technische Daten 11. Allgemein 11.1 Reinigen und Pflegen... -
Seite 3: Lieferumfang
Konzentrationen aus technischen Anlagen unter Druck bzw. der Trockeneis Verarbei- tung und Lagerung mit einem externen NDIR-Sensor. Eine LCD-Anzeige informiert ständig über die Konzentration in der Raumluft in Prozent der Umgebungsluft. Der GX-D500 wurde konzipiert, um technische Defekte bzw. Undichtigkeiten an den Armaturen der technischen Anlagen bzw. -
Seite 4: Montageanleitung
4. MONTAGEANLEITUNG Der GAS ALARM GX-D500 und dessen Sensor darf nur in trockenen Innen- räumen an einer Wand installiert werden. Die Montageposition „in mittlerer Höhe“ wird so gewählt, dass das Display im Stehen gut ablesbar ist. Somit ist eine einwandfreie Funktion des Warngerätes gewährleistet. -
Seite 5: Wandmontage Sensor
/ Prepairing“. Wenn die grüne LED alleine leuchtet, ist das Warnsystem in Ordnung und betriebsbereit. Beachten Sie: Auch bei kürzerem Netzausfall, wird die Funktionsprüfung erneut gestartet. Durchlüften Sie den Raum gut, wenn möglich, bevor Sie den GX-D500 in Betrieb nehmen und entfernen sich während der Startphase vom Sensor, um mit Ihrer Atemluft die Startwerte nicht zu verfälschen. -
Seite 6: Selbsttests Und Störungen (Relais 2)
6. SELBSTTESTS und STÖRUNGEN (Re2) Eine eingebaute Intelligenz (32-bit-µController) überwacht das System ständig an etwa 300 Punkten in Hard- und Software, es werden mehrere Temperaturen, Spannungen und Ströme gemessen und kompensiert, teilweise die Ergebnisse für interne Langzeittests ge- speichert, miteinander verrechnet und einige davon auf dem Display angezeigt. Zusätzlich führt das System regelmäßige Tests am Sensorelement durch. Befindet das Pro- gramm das Testergebnis für „gut“, bekommen Sie von den ganzen Selbsttests nichts mit. -
Seite 7: Wartung
Untergrund und versorgen ihn mit 24 Volt DC Gleichspannung mit mind. 150 mA Strom, falls er nicht noch mit dem GX-D500 verbunden ist und von diesem versorgt wird. Erst den Minuspol oder Masse mit dem grünen Draht des Sensors verbinden, dann den Pluspol der DC-Quelle mit dem braunen Draht des Sensors verbinden, der weiße Draht wird für die Kalibrierung nicht benötigt, er bleibt frei und darf keinen... -
Seite 8: Durchführung Der Kalibrierung Durch Elektrotechnik Schabus
Ansprechpartner für evtl. Rückfragen, unter der Sie tagsüber erreichbar sind. Nach wenigen Tagen erhalten Sie Ihren Sensor frisch kalibriert zurück. Diesen Service erhalten Sie bis auf Weiteres kostenfrei von Elektrotechnik Schabus. 8. Sensor testen Den Sensor können Sie testen, indem Sie tief Luft holen und ihn aus ca. 30 cm sanft anblasen. -
Seite 9: Technische Daten
Sensoren können unanhängig ihres Alters an Elektrotechnik Schabus zur Überprüfung / Kalibrierung geschickt werden. 11. ALLGEMEIN Elektrotechnik Schabus GmbH & Co. KG haftet nicht für Schäden und/oder Verluste jeder Art, wie z.B. Einzel- oder Folgeschäden, die daraus resultieren, dass kein Alarmsignal trotz erhöhter CO2-Konzentration durch den Gasmelder gegeben wird. Um stets eine einwandfreie Funktionsfähigkeit gewährleisten zu können, sollten Sie den Sensor zu Ihrer Sicherheit nach 5 Jahren überprüfen und bei Zweifeln an seiner... -
Seite 10: Gewährleistung
11.3 Gewährleistung Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät kostenlos aus, unter den folgenden Voraussetzungen: • Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschickt werden: Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und Lieferadresse (Name, Telefonnummer, Straße, Hausnummer, Postleitzahl, Stadt, Land). -
Seite 11: Beispiel Eines Kalibrierprotokolls
12. Kalibrierprotokoll GX-D500 Seriennummer: ______________________ Inbetriebnahme: _______________ Datum / Uhrzeit / Temperatur durchgeführt von... - Seite 12 Elektrotechnik Schabus GmbH & Co. KG +49 (0) 80 36 / 67 49 79 - 0 Baierbacher Str. 150 +49 (0) 80 36 / 67 49 79 - 79 D-83071 Stephanskirchen MAIL info@elektrotechnik-schabus.de www.elektrotechnik- schabus.de...
