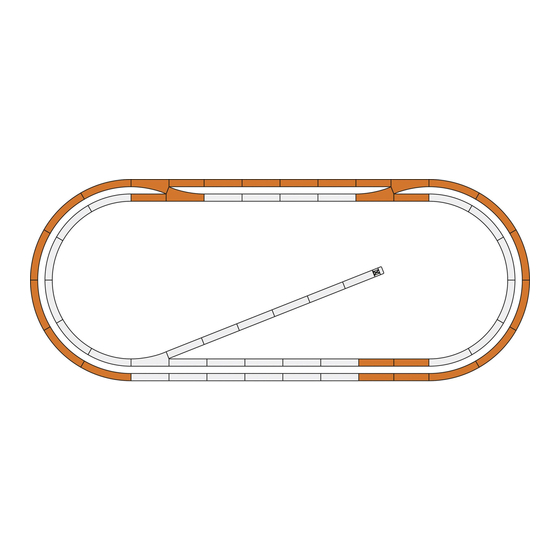

51250 ROCO geoLINE - Ein innovatives Konzept mit vielen Möglichkeiten ROCO geoLINE - An innovative con- cept with many possibilities La voie « géoLINE » de ROCO – une conception innovante avec de nom- breuses possibilités Inhaltsverzeichnis Table of Contents Table des matières...
Das ROCO geoLINE-Systemraster Basis für das Systemraster von ROCO geoLINE ist ein Rechteck mit den Maßen 385 x 76,5 mm. Dieses Raster errechnet sich aus der Länge einer 22,5° Weiche (200 mm), einer Ausgleichs-geraden (185 mm) und dem Gegenbogen zum Parallelgleis, wobei der Gegenbogen dem Abzweigradius der Weiche entspricht.
Einfacher Zusammenbau Makierung für Gleisnagel Bedingt durch die Führungsansätze an den beiden Stirnseiten des Schotterbettes wird das Zusammenste- cken der einzelnen Gleiselemente erleichtert und so- mit auch ein sicheres Ansetzen der Schienenlaschen gewährleistet. Die Schienenlasche ist gänzlich in den Führungsansatz eingebettet, wodurch eine Verlet- Führungsatz zungsgefahr durch diese weitgehendst unterbunden Führungsschacht...
Die geoLINE Weiche im Digitalbetrieb Zur Inbetriebnahme einer geoLINE Weiche im Digitalbetrieb muss Ihre Weiche mit Handantrieb mit dem beiliegenden Weichenantrieb (Art. 61195) und dem beiliegendenden Weichendecoder (Art. 61196) ausgerüstet werden. Alle geoLINE Weichen sind derart gestaltet, dass der Einbau ohne zusätzliche Verkabelung ermöglicht wird.
Seite 6
Lage eingenommen hat, kann dieser wieder mit den Schrauben befestigt werden. Zum Schutze der Spulen empfiehlt es sich, den beiliegenden Aufkleber entsprechend anzubringen. Achtung: Der Anschluss der Elektroantriebe sollte vorzugsweise mit dem ROCO Stecker- und Kabel- system vorgenommen werden, dies garantiert eine saubere und sichere Verdrahtung der Anlage.
Seite 7
Einbau des Weichendecoders 61196 Der Weichendecoder wurde speziell für Weichenantriebe der geoLINE Weichen für den Digitalbetrieb ent- wickelt und ist somit nur für Weichenantriebe der geoLINE Weichen im Digitalbetrieb geeignet! Stellen Sie sicher, dass die Weiche in der Sie den Weichendecoder verbauen stromlos ist. Verbinden Sie den 3-poligen Versorgungsstecker (Blau/Gelb/Orange) der Weiche entsprechend der Farbkodierung mit dem Weichenantrieb (Fig.
Programmieren des Weichendecoders Der Weichendecoder ist ab Werk mit der Weichenadresse 1 programmiert. Der Decoder kann nicht zusam- men mit Lokadressen geschaltet werden. Um den Weichendecoder programmieren zu können muss man den Decoder in den Programmiermodus versetzen. Schalten Sie hierzu den Weichenantrieb manuell fünfmal schnell hin und her. Der Weichendecoder befindet sich im Programmiermodus und zeigt dies durch zyklisches Schalten im Sekundentakt an.
Programmieren der möglichen CVs Sie müssen alle Loks von der Anlage entfernen, ansonsten übernehmen diese die entsprechenden CV - Werte. Die Programmierung der CV-Werte erfolgt, wie in den Handbüchern der Z21/MULTIMAUS und Lokmaus 2 ® ® beschrieben. ® Um den Weichendecoder zu programmieren müssen Sie ihn wie vorhin beschrieben in den Programmier- modus versetzen.
Seite 24
Änderungen von Konstruktion und Ausführung vorbehal- ten! • We reserve the right to change the construction and design! • Nous nous réservons le droit de modifier la construction et le dessin! • Ci riserviamo il diritto di variare la costruzione e il design! • Verandering van model en construcie voorbehounden.
