Zyklischer Datenverkehr

Vom Master Klasse 1 (z. B. SPS) werden bei laufendem Betrieb zyklisch die Messwertdaten aus
dem Sensor ausgelesen. Auf welche Daten die SPS Zugriff hat, ist im unten dargestellten Block-
schaltbild ersichtlich.

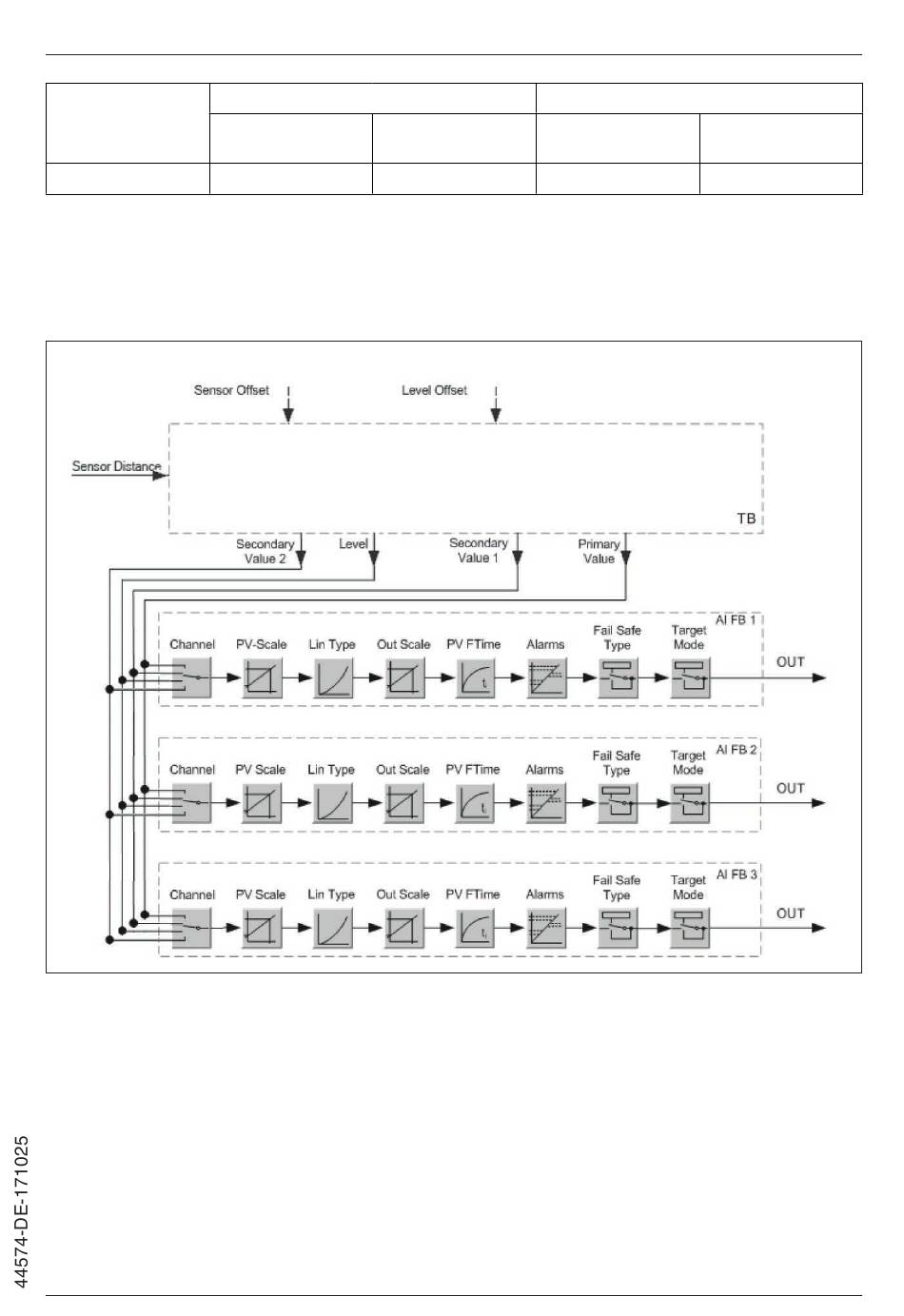

Abb. 51: SITRANS LG260: Block diagram with AI FB 1 ... AI FB 3 OUT values
TB Transducer Block
FB 1 ... FB 3

Module der PA-Sensoren

Für den zyklischen Datenverkehr stellt der SITRANS LG260 folgende Module zur Verfügung:
•
AI FB1 (OUT)
– Out-Wert des AI FB1 nach Skalierung
•
AI FB2 (OUT)
– Out-Wert des AI FB2 nach Skalierung
•
AI FB3 (OUT)
PBD-51041023
Geräte-ID
Geräteklasse im
Profil 3.02
0x9702
Function Block
SITRANS LG260 - Betriebsanleitung
GSD-Dateiname
Siemens Profilspezifisch
SI0181B9.GSD PA139702.GSD
