KOMMUNIKATIONSPORTS

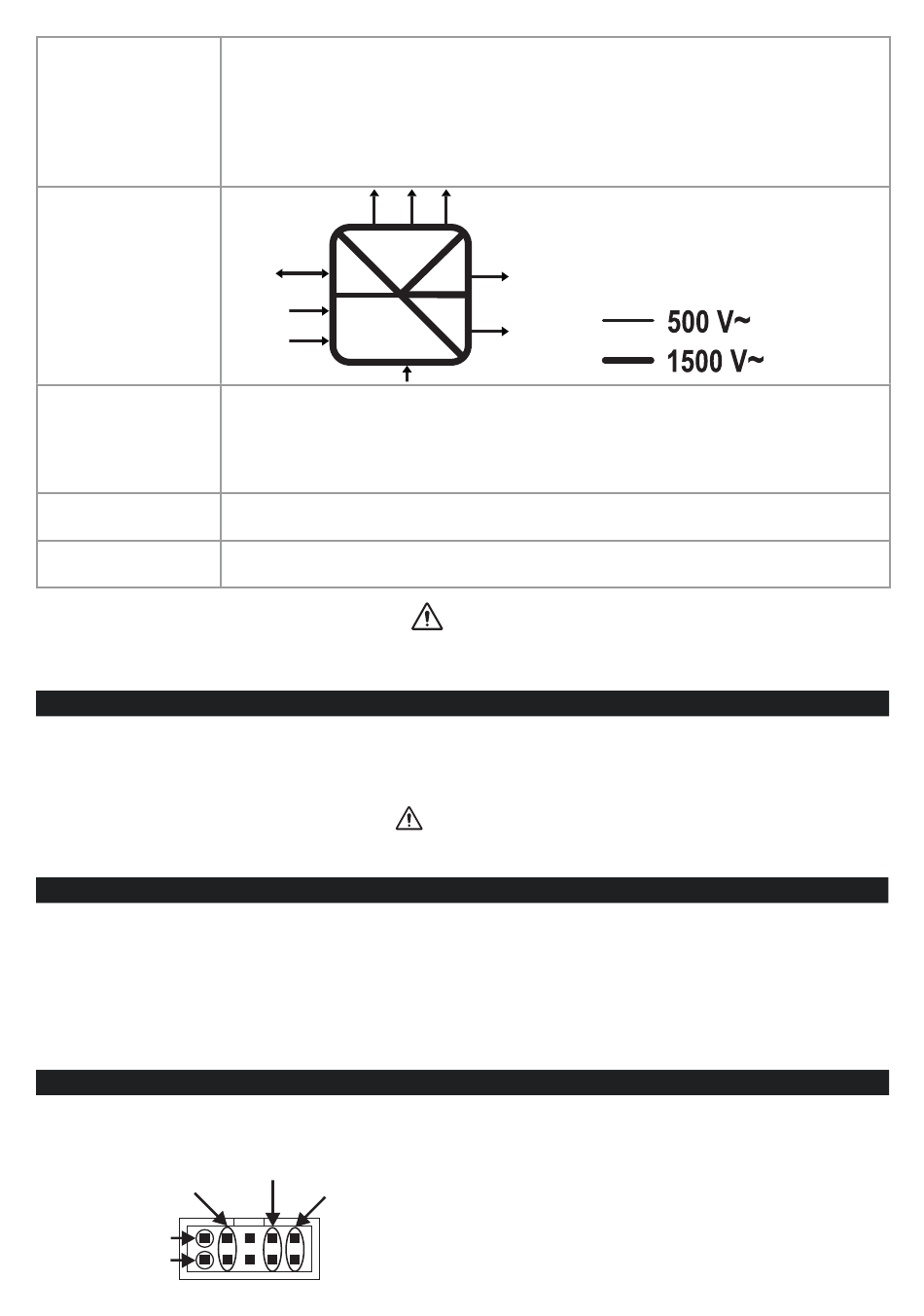

ISOLIERUNG
DIGITALE
EINGÄNGE /
AUSGÄNGE
ANALOGE
EINGÄNGE
AUSGANG
AUX-SPANNUNG
Dies ist ein Produkt der Klasse A. In einem Wohnbereich kann dieses Gerät Funkstörungen verursachen.
In diesem Fall muss der Benutzer geeignete Gegenmaßnahmen ergreifen.
INSTALLATIONSBESTIMMUNGEN
Das Modul wurde für die Montage auf einer Schiene DIN 46277 in vertikaler Position konzipiert. Für den reibungslosen Betrieb
sowie eine optimale Lebensdauer muss eine angemessene Belüftung gewährleistet werden. Stellen Sie dabei sicher, dass die Lüf-
tungsschlitze nicht durch Kabelkanäle oder sonstige Gegenstände verschlossen werden. Vermeiden Sie die Montage der Module
über Geräten, die Wärme erzeugen. Die Montage im unteren Teil der Schalttafel wird empfohlen.
Es handelt sich um Geräte offenen Typs, die für die endgültige Installation in einem Gehäuse/einer Schalttafel bestimmt
sind, das/die mechanischen Schutz und Schutz gegen die Ausbreitung von Feuer bietet.
NORMEN FÜR DEN ANSCHLUSS AN MODBUS
1) Die Module auf der DIN-Schiene installieren (max. 120)
2) Die Remote-Module über Kabel mit geeigneter Länge anschließen. In der folgenden Tabelle werden die Daten angegeben,
die sich auf die Länge der Kabel beziehen:
- Länge Bus: max. Länge des Modbus-Netzes in Abhängigkeit von der Baudrate. Dies ist die Länge der Kabel, die die beiden
Module verbinden, die am weitesten voneinander entfernt sind.
- Länge Ableitung: max. Länge einer Ableitung 2 m.
Für die Erzielung der max. Leistungen empfehlen wir die Verwendung von eigens für die Datenkommunikation ausgelegten, abgeschirmten Spezialkabeln.
STECKVERBINDUNG IDC10
Stromversorgung und Modbus-Schnittstelle stehen auch bei Benutzung des Busses für die DIN-Schiene von Seneca mit
hinterer Steckverbindung IDC10 oder dem Zubehörteil Z-PC-DINAL2-17.5 zur Verfügung.
RS485 GND
RS485 A
RS485 B
MI00619-0-DE
COM1: RS232/RS485 (an Klemmen)
COM2: RS485 (an Klemmen oder IDC10)
COM4: RS485 (an Klemmen)
Max. Baudrate 115kbps; min. 200 bps
USB HOST Typ A
ETH1 und ETH2 Fast Ethernet RJ45 10/100Mbps, max. Anschlussentfernung: 100 m
CAN (an Klemmen)
RS485
RS485
RS232
Comm.
DI / DO
Input
Output
Analoger
Eingang
USB
Stromversorgung
Anzahl der Eingänge: max. 6; Anzahl der Ausgänge: max. 6
Spannung OFF<4 V, ON>8 V. MAX. Strom (Vout+) 50 mA
Stromaufnahme: 3 mA bei 12 Vdc, 5 mA bei 24 Vdc
Spannung (Vext+): 10 ÷ 28 Vdc. MAX. Strom: 200 mA pro Kanal
Die Ausgänge durch eine Sicherung zu 1,5 A schützen (wie in den Schaltplänen angegeben)
Spannung 0 ÷ 30 Vdc, Impedanz 200 kΩ
Strom 0 ÷ 25 mA, Impedanz ~ 50 Ω
V AUX: 12 Vdc; Max. 50 mA
Power supply DC +
Power supply DC -
IDC10
INSTALLATIONSHANDBUCH
USB
ETH
LAN
Comm.
Comm.
ETH
WAN
HINWEIS
ACHTUNG
Hintere Steckverbindung (IDC 10)
In der Abbildung wird die Bedeutung der verschiedenen
Kontaktstifte der Steckverbindung IDC10 angegeben,
falls die Signale direkt darüber abgegriffen werden sollen.
3/4
