4. Beschrijving van de camera

4.1 Buitenaanzicht

1
2

4.2 Openen van de camera

De camera moet geopend worden om de gezichtshoek in te stellen
en om bij de aansluitingen in de camera te geraken. Verwijder eerst de
koepelring door tegen de klok in te draaien. De koepel kan daarna door
het verwijderen van de drie bevestigingsschroeven afgenomen worden.

4.3 Binnenaanzicht

5
4
Spanningsaansluiting, polariteit
3
6
7

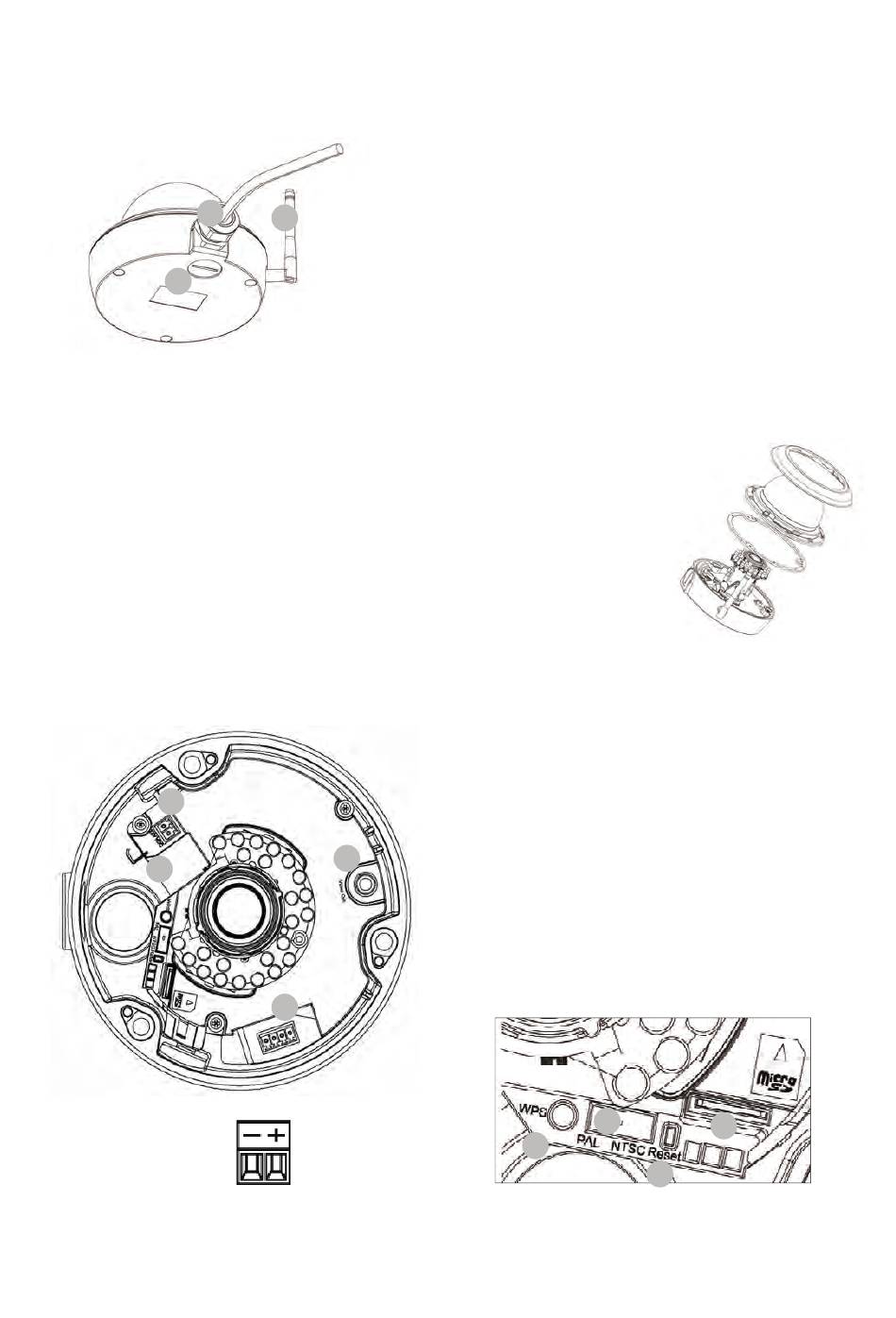

1 – Kabellegging (zijdelings)
2 – Kabellegging (bodemplaat, verborgen)
3 – Antennes (alleen TVIP71550)
4 – Netwerkaansluiting (ethernet), RJ45
5 – Spanningsaansluiting, 12 VDC
6 – Analoge video-uitgang voor
servicedoeleinden
7 – Digitale ingang/digitale uitgang
8 – WPS-toets (voor het activeren van de
WPS-functie)
9 – PAL/NTSC-omschakelaar voor analoge
video-uitgang (4)
10 – Resetknop
11 – Micro-SD kaartsleuf
9
8
