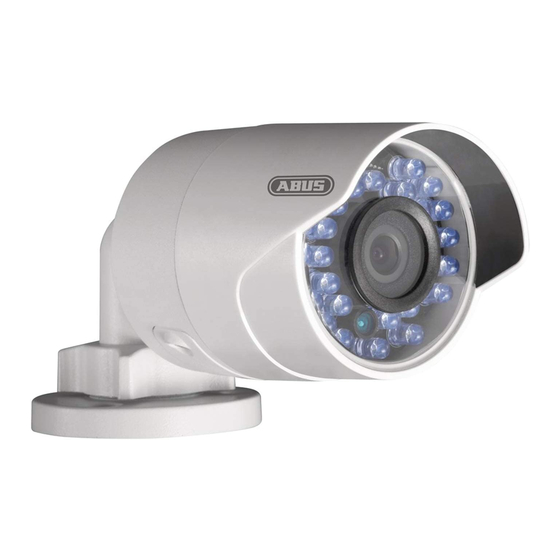

- Seite 1 TVIP60000 Bedienungsanleitung Wichtige Hinweise und FAQs zu diesem Produkt und weiteren Produkten finden Sie auf der Internetseite www.abus.com Version 1.0 Firmware: 5.4.5 Build 171123 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
- Seite 1 TVIP60000 Bedienungsanleitung Wichtige Hinweise und FAQs zu diesem Produkt und weiteren Produkten finden Sie auf der Internetseite www.abus.com Version 1.0 Firmware: 5.4.5 Build 171123 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, Wir bedanken uns für den Kauf dieses Produkts. Hiermit erklärt ABUS Security-Center, dass die Kamera TVIP60000 der RED-Richtlinie 2014/53/EU entspricht. Die Geräte erfüllen zudem die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU. Der vollständige Text der EU- Konformitätserklärung ist unter den folgenden Internetadressen verfügbar:...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, Wir bedanken uns für den Kauf dieses Produkts. Hiermit erklärt ABUS Security-Center, dass die Kamera TVIP60000 der RED-Richtlinie 2014/53/EU entspricht. Die Geräte erfüllen zudem die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU. Der vollständige Text der EU- Konformitätserklärung ist unter den folgenden Internetadressen verfügbar:...
- Seite 3 3.2. WPS ............................. 7 4. Montage / Installation .......................... 8 5. Erstinbetriebnahme ..........................9 6. Erster Zugriff ............................10 6.1. Erster Zugriff mit ABUS IP-Installer ................... 10 6.2. Passwortvergabe - Aktivierung ....................10 6.3. Login ............................11 6.4. Video-Plug-In..........................11 7.
- Seite 3 3.2. WPS ............................. 7 4. Montage / Installation .......................... 8 5. Erstinbetriebnahme ..........................9 6. Erster Zugriff ............................10 6.1. Erster Zugriff mit ABUS IP-Installer ................... 10 6.2. Passwortvergabe - Aktivierung ....................10 6.3. Login ............................11 6.4. Video-Plug-In..........................11 7.
- Seite 4 Deutsch 11.6.1. Allgemein ..........................33 11.6.2. Firmware / Neustart ......................33 11.6.3. Log-Datei ..........................34 11.7. Ereignis ............................ 35 11.7.1. Bewegungserkennung ....................... 36 11.8. Alarm-Manager ........................37 11.8.1. Alarm-Regel Hinzufügen / Bearbeiten ................38 11.9. Speicherung ..........................39 11.9.1. Aufzeichnungszeitplan ....................... 40 11.9.2.
- Seite 4 Deutsch 11.6.1. Allgemein ..........................33 11.6.2. Firmware / Neustart ......................33 11.6.3. Log-Datei ..........................34 11.7. Ereignis ............................ 35 11.7.1. Bewegungserkennung ....................... 36 11.8. Alarm-Manager ........................37 11.8.1. Alarm-Regel Hinzufügen / Bearbeiten ................38 11.9. Speicherung ..........................39 11.9.1. Aufzeichnungszeitplan ....................... 40 11.9.2.
- Seite 5 Deutsch 1. Lieferumfang TVIP60000 • Full HD WLAN Außen Kamera • Netzteil (EU, AU, UK) • 1m Netzwerkkabel • • Kurzinstallationsanleitung • Anleitung • Befestigungsmaterial...
- Seite 5 Deutsch 1. Lieferumfang TVIP60000 • Full HD WLAN Außen Kamera • Netzteil (EU, AU, UK) • 1m Netzwerkkabel • • Kurzinstallationsanleitung • Anleitung • Befestigungsmaterial...
-
Seite 6: Beschreibung Der Hardware
Deutsch 2. Beschreibung der Hardware Anschlüsse Spannungsanschluss 12 V DC (Rundstecker 5,5x2,1 mm) Netzwerkanschluss (RJ45, PoE fähig) Der Netzwerkanschluss beinhaltet eine Kappe, welche bei Bedarf verwendet werden kann. Diese Kappe bietet zusätzlichen Schutz vor Eindringen von Feuchtigkeit. Bei Verwendung der Kappe ist es nötig, das Netzwerkkabel erst nach Durchführung durch die Kappe mit dem Netzwerkstecker zu verbinden (Krimpen). -
Seite 6: Beschreibung Der Hardware
Deutsch 2. Beschreibung der Hardware Anschlüsse Spannungsanschluss 12 V DC (Rundstecker 5,5x2,1 mm) Netzwerkanschluss (RJ45, PoE fähig) Der Netzwerkanschluss beinhaltet eine Kappe, welche bei Bedarf verwendet werden kann. Diese Kappe bietet zusätzlichen Schutz vor Eindringen von Feuchtigkeit. Bei Verwendung der Kappe ist es nötig, das Netzwerkkabel erst nach Durchführung durch die Kappe mit dem Netzwerkstecker zu verbinden (Krimpen). -
Seite 7: Beschreibung Der Hardware-Funktionen
Deutsch 3. Beschreibung der Hardware-Funktionen 3.1. Reset Um die Kamera auf Werkseinstellungen zu setzen, trennen Sie zunächst die Kamera vom Strom. Halten Sie die Reset-Taste gedrückt und verbinden die Kamera wieder mit Strom. Halten Sie nun die Reset-Taste weiterhin für 15 Sekunden gedrückt bevor Sie loslassen. Hinweis Bei manchen Kameras dient dieselbe Taste für die Reset-Funktion und die WPS-Funktion. -
Seite 8: Montage / Installation
Deutsch 4. Montage / Installation ACHTUNG! Während der Montage muss die Kamera von der Netzspannung getrennt sein. Hinweis Illustrationen zur Montage finden Sie in dem jeweiligen Quickguide der Kamera. Montage der Kamera Benutzen Sie die beigelegte Bohrschablone für die Bohrung der Befestigungslöcher. Befestigen Sie die Bodenplatte mit den mitgelieferten Schrauben und Dübel. - Seite 9 Deutsch 5. Erstinbetriebnahme Die Netzwerkkamera erkennt automatisch ob eine direkte Verbindung zwischen PC und Kamera hergestellt werden soll. Es ist hierfür kein Cross-Over Netzwerkkabel notwendig. Für den direkten Anschluss zur Erstinbetriebnahme können Sie das mitgelieferte Patchkabel verwenden. Direkter Anschluss der Netzwerkkamera an einen PC / Laptop 1.
-
Seite 10: Erster Zugriff
Das hervorgehobene Icon auf dem unteren Screenshot zeigt Ihnen an, ob eine neue Version verfügbar ist. Mit dem Start des IP-Installers wird automatisch Ihr Netzwerk nach ABUS IP-Kameras abgesucht. Führen Sie einen Doppelklick auf die einzurichtende Kamera aus, um auf die Weboberfläche der Kamera zu gelangen. - Seite 11 Deutsch 6.3. Login Bei einem erneuten Aufrufen der Weboberfläche werden Sie nun aufgefordert Ihren Benutzernamen und Ihr festgelegtes Passwort für den Login einzugeben. 6.4. Video-Plug-In Für die Videodarstellung wird ein sogenanntes ActiveX Plug-In verwendet. Dieses Plug-In muss im Browser installiert werden. Eine Entsprechende Abfrage für die Installation erscheint direkt nach Eingabe von Benutzername und Passwort.
- Seite 12 Deutsch 7. Liveansicht 7.1. Menü-Leiste Mit Hilfe der Menü-Leiste gelangen Sie in die unterschiedlichen Menüs der Kamera. Das ausgewählte Menü wird weiß markiert. Live-Ansicht Hilfeseite Infoseite Einstellungsassistent Erweiterte Kameraeinstellungen Abmelden Die Liveansicht wird beendet und Sie werden zum Login geführt.
- Seite 13 Deutsch 7.2. Liveansicht – Schaltflächen Mit Hilfe der Schaltflächen in der unteren Leiste können Sie einige Live-Operationen durchführen. Wird eine Schaltfläche durch einen Klick von Ihnen verwendet, leuchtet diese auf. Je nach Kameratyp sind einige Schaltflächen nicht sichtbar oder nicht ausführbar. Sofortbildfunktion Diese Funktion speichert ein Sofortbild des aktuellen Videostream im JPEG Format (Speicherort siehe Lokale Konfiguration).
- Seite 14 Deutsch 8. Hilfeseite Auf dieser Seite werden die Funktionen der Schaltflächen auf der Live-Seite erklärt.
- Seite 15 Deutsch 9. Infoseite Die Info-Seite zeigt generelle Informationen über die Kamera an, z.B. installierte Firmware-Version oder MAC Adresse der Kamera. 9.1. Systemstatus In der Infoleiste wird Ihnen außerdem der Systemstatus angezeigt. System in Ordnung Alle Parameter wie Systemtemperatur und Prozessorauslastung sind in Ordnung. Alle verwendeten Funktionen arbeiten fehlerfrei.
-
Seite 16: Einstellungsassistent
Deutsch 10. Einstellungsassistent Der Einstellungsassistent navigiert Sie durch die wichtigsten Menüpunkte der Ersteinrichtung einer Kamera. Folgende Menüpunkte werden bearbeitet: Netzwerk DDNS Text Datum/Uhr Installer Speichern/Neustart Weiterführende Informationen zu jedem Einstellungspunkt finden Sie im Abschnitt „Erweiterte Kameraeinstellungen. -
Seite 17: Erweiterte Kameraeinstellungen
Deutsch 11. Erweiterte Kameraeinstellungen In den erweiterten Kameraeinstellungen haben Sie auf alle Konfigurationsmöglichkeiten der Kamera Zugriff. In den einzelnen Menüpunkt finden Sie jeweils eine Info-Box, die Ihnen direkt Hilfestellungen und Informationen anzeigen. Hinweis Falls Sie Änderungen in den einzelnen Menüpunkten durchführen, stellen Sie sicher, dass Sie die Schaltfläche „Einstellungen sichern!“... - Seite 18 Deutsch 11.1.1. Bild Geplante Bildeinstellungen: Stelle Sie ein, ob ein gemeinsames Profil für Tag- und Nachmodus einstellen möchten, ein automatisches getrenntes Tag- und Nachtprofil oder ein zeitgesteuertes getrenntes Tag- und Nachtprofil verwenden möchten. Helligkeit, Kontrast: Passen Sie diese Werte an die Umgebungsverhältnisse an. Sättigung, Farbton: Passen Sie diese Werte an die Umgebungsverhältnisse an.
- Seite 19 Deutsch Wide Dynamic Level: Auswahl der WDR Stufe. Eine höhere Stufe kann das Bildrauschen erhöhen. Weißabgleich: Wählen Sie zwischen verschiedenen Varianten des Weißabgleiches aus. Dig. Rauschunterdrückung: Funktion zur Reduktion von Rauschen im Bild. Je höher der Wert desto mehr Rauschen wird entfernt und umso statischer wirkt das Bild.
- Seite 20 Deutsch 11.1.3. Video Stream Einstellungen Stream: Wählen Sie den ersten, zweiten oder wenn im Kameramodell vorhanden den dritten Videostream zur Konfiguration aus. Typ: Wählen Sie ob Video oder Video & Audio übertragen werden soll. Auflösung: Wählen Sie die Auflösung des Videostream. Bitrate: Wählen Sie die Streaming Methode aus: Konstante Bitrate: Hält die max.
- Seite 21 Deutsch 11.2. Netzwerk...
- Seite 22 Deutsch 11.2.1. IPv4 / IPv6 NIC wählen: Wählen Sie ob die LAN oder WLAN Schnittstelle (wenn vorhanden) konfiguriert werden soll. NIC Typ: Auswahl der Geschwindigkeit des LAN Adapters. DHCP: Die IP-Adresse, Subnetzmaske, Gateway (Standard Router) sowie die DNS Serveradresse werden automatisch von einem DHCP-Server bezogen.
- Seite 23 IP Adresse des Dienstanbieters Domäne: Registrierter Hostname beim DDNS-Serviceanbieter Port: Port des Service Benutzername: Benutzererkennung des Kontos beim DDNS-Serviceanbieter Kennwort: Kennwort des Kontos beim DDNS-Serviceanbieter Hinweis Nähere Informationen zum Thema „ABUS SERVER“ finden Sie auf der Hilfeseite unter folgender Adresse: https://www.abus-server.com/faq.html...
- Seite 24 Deutsch 11.2.4. FTP Server-Adresse: IP Adresse des FTP Servers Port: FTP Server-Port Benutzername: Benutzername des Accounts am FTP Server Anonym: Anonymer Zugang zum FTP Server (muss vom Server unterstützt werden) Kennwort: Kennwort des Accounts am FTP Server Bestätigen: Kennwortbestätigung Verzeichnisstruktur: Wählen Sie hier den Speicherort für die hochgeladenen Daten aus.
- Seite 25 Deutsch 11.2.5. WiFi Aktivieren: Aktivieren oder deaktivieren Sie WiFi. WiFi-Liste: Hier werden die verfügbaren WiFi Netzwerke angezeigt. Klicken Sie in eine Zeile, um ein Netzwerk auszuwählen. SSID: (Service Set Identifier) Tragen Sie hier den Namen des Funknetzes ein. Netzwerkmodus: Infrastruktur: Bezeichnet ein Netzwerk, indem eine zentrale Instanz (Wireless Access Point/Router) Koordination...
- Seite 26 Deutsch 11.2.6. UPnP UPnP aktivieren: Aktivieren oder deaktivieren Sie die UPnP Funktion. Name: Vergabe eines UPnP Namens, mit dem die Kamera im Netzwerk über UPnP erscheint. 11.2.7. SMTP / E-Mail Damit die Kamera bei bestimmten Ereignissen E-Mails versenden kann, muss die SMTP / E-Mail Funktion zuvor konfiguriert werden.
- Seite 27 Deutsch 11.2.8. NAT Port Mapping Modus: Manuel: Manuelle Vergabe aller Ports Auto: Automatische Vergabe aller Ports 11.2.9. HTTPS HTTPS aktivieren: Aktiviert die HTTPS Funktion. Dies ermöglicht eine sichere Verbindung mit Verbindungszertifikat. Bitte beachten Sie, dass weitere Schritte für die Konfiguration der HTTPS Funktion notwendig sind. Die Kamera erzeugt beim ersten Bootvorgang ein selbst-signiertes Zertifikat.
- Seite 28 Deutsch 11.3. Sicherheit Menü Unterstützer Kameratyp IP-Adressenfilter TVIP11561, TVIP21560, TVIP41560, TVIP42560, TVIP61560, TVIP62560 Authentifizierung TVIP11561, TVIP21560, TVIP41560, TVIP42560, TVIP61560, TVIP62560 Sicherheitsdienst TVIP11561, TVIP21560, TVIP41560, TVIP42560, TVIP61560, TVIP62560...
- Seite 29 Deutsch 11.3.1. IP-Adressenfilter IP-Adressfilter aktivieren: Aktiviert die IP-Adress-Filterfunktion für IPv4 Adressen. Bei der Eingabe der Adressen sind ausschließlich IP-Adressen erlaubt (keine Domänennamen). IP-Adressfiltertyp: Auswahl zwischen verbotenen und erlaubten Adressen. Es können nur entweder verbotene oder erlaubte Adressen eingestellt werden. Hinzufügen: Fügen Sie IP-Adressen hinzu.
- Seite 30 Deutsch 11.4. Text Menü Unterstützer Kameratyp Text TVIP11561, TVIP21560, TVIP41560, TVIP42560, TVIP61560, TVIP62560 Datum: Aktivieren Sie die Einblendung des Datums. Text: Aktivieren Sie Einblendung des Kameranamens. Kameraname: Tragen Sie hier Kameranamen ein (max. 32 Zeichen). Zeitformat: Wählen Sie ein Darstellungsformat (24-Stunden oder 12-Stunden) für die Zeit aus.
- Seite 31 Deutsch 11.5. Datum & Uhrzeit Zeitzone: Wählen Sie hier die Zeitzone aus, in der sich die Kamera befindet. NTP: Aktvieren Sie NTP, um das Datum und die Uhrzeit der Kamera mit einem NTP Zeitserver abzugleichen. Server-Adresse: Tragen Sie hier die Serveradresse oder die IP Adresse des NTP Servers ein.
- Seite 32 Deutsch 11.6. System...
- Seite 33 11.6.2. Firmware / Neustart Firmware / Remote Upgrade: Über diese Funktion kann die Firmware der Kamera aktualisiert werden. Laden Sie zuerst die aktuelle Firmware von der ABUS Internetseite herunter. Über die Schaltfläche "Durchsuchen" kann diese Datei für die Aktualisierung selektiert werden. Drücken Sie die Schaltfläche "Upgrade", um die Aktualisierung zu starten.
- Seite 34 Deutsch 11.6.3. Log-Datei Log Datei: In der Log Datei werden systemrelevante Daten protokolliert. Diese können z. B. bei der Fehlerbehebung helfen. Exportieren: Exportieren der Log Datei in eine Datei...
- Seite 35 Deutsch 11.7. Ereignis...
- Seite 36 Deutsch 11.7.1. Bewegungserkennung Bewegungserkennung aktivieren: Aktiviert die Bewegungserkennung. Dynamische Bewegungsanalyse aktivieren: Aktivierung werden Veränderungen Videobildinhaltes grafisch im Vorschaubild dargestellt. Hinweis Die Funktion Live Indikator in den lokalen Einstellungen entscheidet darüber, ob diese Darstellung auch im Livebild erfolgen soll. Vorschaubereich: Vorschau und Konfigurationsbereich. Modus: Normal Zeichnen: Zeichnen Sie hier die Bewegungs-Maske.
- Seite 37 Deutsch 11.8. Alarm-Manager Hinzufügen: Fügen Sie eine neue Alarm-Regel hinzu. Bearbeiten: Ändern Sie eine ausgewählte Alarm-Regel. Löschen: Löschen Sie eine ausgewählte Alarm-Regel.
- Seite 38 Deutsch 11.8.1. Alarm-Regel Hinzufügen / Bearbeiten Eine Alarmregel besteht aus einem Auslöser, einem Zeitplan für die Anwendung der Regel und einer Aktion. Auslöser: Wählen Sie einen Auslöser für die Alarmregel aus der Liste aus. Es kann nur ein Auslöser für jede Regel konfiguriert werden. Zeitplan: Die Aktivierung einer Alarmregel kann in 30 Minuten Schritten erfolgen.
- Seite 39 Deutsch 11.9. Speicherung...
- Seite 40 Deutsch 11.9.1. Aufzeichnungszeitplan Aufnahmezeitplan aktivieren: Nach Aktivierung und Konfiguration werden Videodaten entweder dauerhaft oder zu bestimmten Zeitpunkten und ggf. bei Ereignis gespeichert. Der Zeitplan kann über die Schaltfläche Bearbeiten konfiguriert werden. Drop-Down Modus: Wählen Sie den gewünschten Aufzeichnungsmodus aus. Sie können per Drag&Drop den gewünschten Zeitraum in dem Tag markieren.
- Seite 41 Deutsch 11.9.2. Speicherverwaltung Geräteliste: Zeigt die verfügbaren Speichermedien in der Kamera (SD-Karte) an. Format: Formatiert das ausgewählte Speichermedium (Achtung: alle Daten werden gelöscht). Quota: Zeigt weitere Informationen Speichermedium. Prozentsatz von Bild: Legen Sie hier den Prozentsatz fest wieviel Prozent des Speichers für aufgenommene Bilder reserviert werden soll.
- Seite 42 Deutsch 11.9.3. NAS NAS: Konfigurieren Sie bis zu 8 NAS Geräte. Klicken Sie in eine Zeile um Server-Adresse, Dateipfad, Servertyp, Benutzername und Passwort anzugeben. HDD Nr.: Nummer des eingebundenen NAS (max. 8). Server Adresse: IP-Adresse Ihres NAS. Dateipfad: Dateipfad des freigebenden Ordners Ihres NAS. Montageart: SMB/CIFS: Bei SMB/CIFS meldet sich die Kamera bei Ihrem NAS mit einem Benutzernamen und Kennwort an.
- Seite 43 Deutsch 11.9.4. Schnappschuss Nach Aktivierung und Konfiguration können Einzelbilder auf der SD-Karte abgelegt werden. Die Speicherung der Einzelbilder kann zeitgesteuert und/oder ereignisgesteuert passieren. Timing-Schnappschuss Aktvieren: Aktivierung der zeitgesteuerten Speicherung. Format: Stellen Sie das Format der Einzelbilder ein. Auflösung: Stellen Sie die Auflösung der Einzelbilder ein. Qualität: Stellen Sie hier die Qualität der Einzelbilder ein.
- Seite 44 Deutsch 11.10. Benutzer Hinweis Der Benutzer „installer“ kann nur bearbeitet werden und nicht hinzugefügt oder gelöscht werden. Hinzufügen: Fügen Sie einen neuen Benutzer hinzu. Bearbeiten: Ändern Sie einen ausgewählten Benutzer. Löschen: Löschen Sie einen ausgewählten Benutzer. Benutzername: Vergeben Sie hier den Benutzernamen (max. 32 Zeichen, nicht erlaubt: \ : ").
- Seite 45 Deutsch 11.11. Lokale Konfiguration Protokoll: Einstellung des Übertragungsprotokolls (Standard: TCP) Live-Ansicht Performance: Wählen Sie hier die Priorität bei der Darstellung im Browser aus (Priorität auf Bildfluss oder Bildqualität). Live-Indikator: Anzeige aller Ereignisanimationen im Live-Bild (z.B. Rahmen bei Bewegungserkennung). Diese Animationen werden im Aufnahmegerät auch mit aufgezeichnet.
- Seite 46 Deutsch 11.12. Wiedergabe 11.12.1. Wiedergabe Zeitmanagement Wiedergabeleiste mit Zeit- und Datumsanzeige (Anzeige in Abhängigkeit vom zeitlichen Zoomfaktor). In der Wiedergabeleiste werden die aufgenommen Daten farbig nach Aufnahmetyp angezeigt. Die Wiedergabeleiste kann per Drag&Drop verschoben werden. Einstellung des zeitlichen Zoomfaktors Je nach Aufzeichnungstyp werden die Aufzeichnungen farblich markiert. Auswahl des Datums für die Aufnahmesuche.
- Seite 47 Deutsch 11.12.2. Wiedergabe-Operationen Stoppen der Wiedergabe Wiedergabegeschwindigkeit (vorwärts) verringern Pausieren, Abspielen der Wiedergabe Wiedergabegeschwindigkeit (vorwärts) erhöhen Wiedergabelautstärke (falls Audiodaten enthalten sind) Bildweise vorwärts wiedergeben Einzelbild speichern (Speicherort siehe Lokale Konfiguration) Start/Stopp der Videoscheidefunktion. Das geschnittene Video wird nach Drücken von Stopp gespeichert (Speicherort siehe Lokale Konfiguration).
