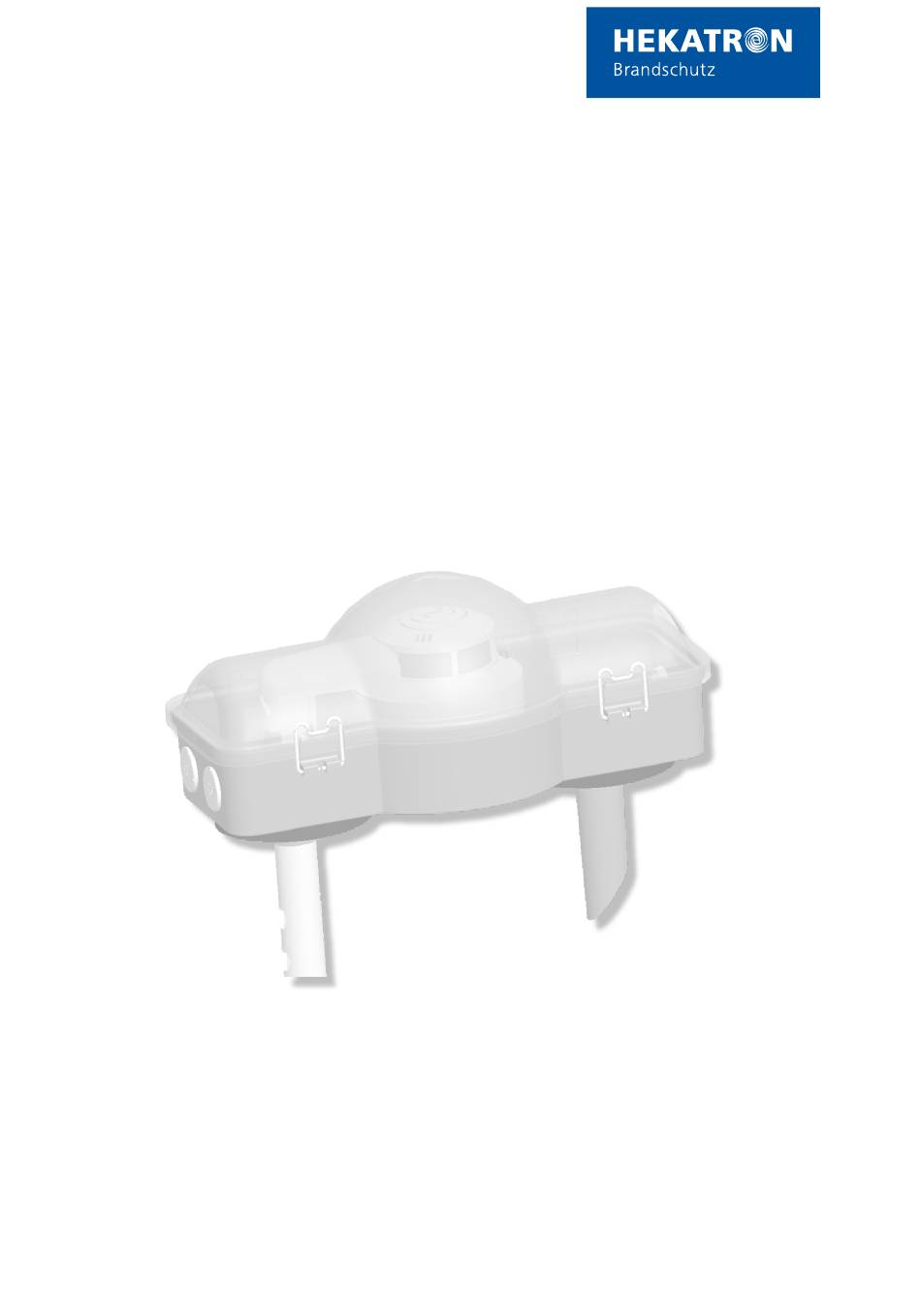

- Seite 1 Montageanleitung Lüftungs-Rauchschalter-System LRS 02 Ihr 100Pro Brandschutzpartner.
- Seite 2 60000087 · V1.1 · de · 04/2023...
-
Seite 3: Inhaltsverzeichnis
5.1 Anwendungsgrenzen ..................5.2 Bestimmungen und Vorschriften ................ 5.3 Übersicht Anwendungsanforderungen LRS 02 ............ 6. Technische Daten 7. Montagehinweise 7.1 Mechanische Montage des LRS 02 ..............7.2 Elektrischer Anschluss LRS 02 ................7.3 Anschaltbeispiele ..................... 8. Inbetriebnahme 8.1 Funktionsprüfung ................... -
Seite 4: Einleitung
Einleitung 1. Einleitung 1.1 Gültigkeit Dieses Dokument ist gültig für das Lüftungs-Rauchschalter-System LRS 02 ab Produktversion 5000619-0201. 1.2 Funktion der Anleitung Das vorliegende Dokument beschreibt das Lüftungs-Rauchschalter-System LRS 02 mit dem zum Ausgabedatum dieses Dokuments gültigen Stand von Hard- und Software. Änder ungen, insbesondere wenn sie durch technischen Fortschritt begründet sind, behalten wir uns vor. -
Seite 5: Bestimmungsgemäße Verwendung
- Der ORS 210 darf nicht geöffnet werden. - Es dürfen nur Originalersatzteile des Herstellers verwendet werden. - Für die Alarmauslösung zu Prüfzwecken darf nur das Prüfgas von Hekatron Typ 918/5 ver- wendet werden. Die Sicherheitshinweise auf dem Etikett beachten. -
Seite 6: Pflichten Des Installateurs
Für Funktionen und Vorgänge, die über die hier beschriebenen hinausgehen, wen- den Sie sich bitte an unsere Mitarbeiter im Technischen Support. Es gelten die Informationen und Gewährleistungsbedingungen in den Allgemeinen Ge- schäftsbedingungen der Hekatron Vertriebs GmbH, Brühlmatten 9, D-79295 Sulzburg. 4. Produktbeschreibung ORS 210... -
Seite 7: Betrieb Des Lrs

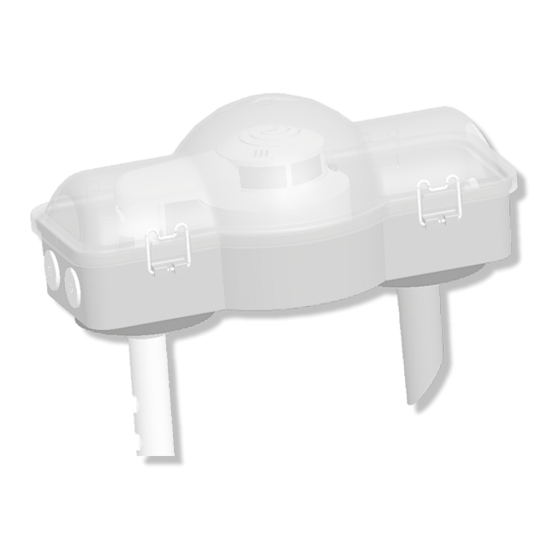

LKS 02 dient als Aufnahme für den Rauchschalter ORS 210 und wird von außen auf den Lüf- tungskanal montiert. Bei dem Lüftungs-Rauchschalter-System LRS 02 sind im Lüftungs kanalsockel LKS 02 die Gleich- richterplatine GR50AC und die Betriebs- und Klemmenanschlussleiste BAK 05 mit Reset-Taster vormontiert. -
Seite 8: Projektierung
Projektierung 5. Projektierung Das LRS 02 ist für den Einsatz an eckigen Lüftungskanälen von 0,1 Meter bis 1 Meter ausge- legt. Bei runden Kanälen ist der Einsatz von Ø 0,2 Meter bis 1 Meter möglich. Der seitliche Erfassungsbereich des Einlassrohres im Kanal beträgt ca. 500 mm. Der Lüftungskanalsockel muss so platziert werden, dass man von einer sicheren Raucherkennung ausgehen kann. -
Seite 9: Bestimmungen Und Vorschriften
Löscharbeiten möglich sind.“ 5.3 Übersicht Anwendungsanforderungen LRS 02 Für den Betrieb des LRS 02 gibt es je nach Anwendung unterschiedliche Anforderungen an das System. In der nachfolgenden Tabelle sind die Anwendungsvarianten gemäß EN 54- 27:2015 bzw. ohne Anforderungen aufgezeigt. -
Seite 10: Technische Daten
10 % rF Gewicht (Melder mit Sockel 143 A) 127 g Bezogen auf das Gesamtsystem LRS 02 ohne Betauung- nach Prüfung der Bau- und Prüfungsgrundsätzen für Rauchaus löse einrichtungen (DIBt 12/76) bis +75°C 60000087 · V1.1 · de · 04/2023... -
Seite 11: Betriebs- Und Klemmenanschlussleiste Bak
Technische Daten Gleichrichterplatine GR50AC DC-Nenneingangsspannungsbereich 21,6 bis 28 V DC AC-Nenneingangsspannungsbereich 21,6 bis 26,4 V AC rms Stromaufnahme bei 24 V DC 30 mA bei 24 V AC 68 mA Nennausgangsspannungsbereich 16,4 bis 24,5 V DC Ausgangsstrom max. 30 mA DC Klemmenanzahl Eingänge Betriebsumgebungstemperatur -20 bis +60 °C... -
Seite 12: Montagehinweise
Das Rohr darf nicht verbogen werden und die Schnittkante ist rechtwinklig und sauber auszu- führen. Bei der Auswahl des Montageplatzes des LRS 02 ist darauf zu achten, dass das Einlassrohr am Montageort ausgewechselt werden kann. Bei ungekürztem Einlassrohr ist ein lichtes Maß von min. -
Seite 13: Gehäusedeckel Abnehmen
Das LRS 02 ist für den Service mit einem Schnellverschluss ausgerüstet. Durch leichten Hand- druck auf den Gehäusedeckel kann das Schließen und Öffnen der Klammern erleichtert wer- den. Bei der Überkopfmontage des LRS 02 ist darauf zu achten, dass beim Öffnen des Gehäu- sedeckels keine Einzelelemente zu Boden fallen (Deckel, Ansaugrohr, usw.). -
Seite 14: Handhabung
Montagehinweise Handhabung Die Anschlussleitung für das LRS 02 wird durch die mitgelieferten Stopfen in das Gehäuse ein- geführt und entsprechend angeschlossen. Der Rauchschalter ORS 210 wird in den Sockel LKS 02 eingedreht. Anschließend wird das Einlassrohr mit dem Strömungsadapter eingesetzt. -
Seite 15: Klemmenbelegung Der Betriebs- Und Anschlussklemmenleiste Bak
Montagehinweise Klemmenbelegung der Betriebs- und Anschlussklemmenleiste BAK 05 Klemme Bezeichnung / Signal 24 V DC 0 V (GND)/24 V AC Kommunikationsschnittstelle Relaiskontakt Relaiskontakt Nicht belegt Nicht belegt Wechslertaster S1 (Öffner) NC Wechslertaster S1 (Gemeinsamer Kontakt) COM Wechslertaster S1 (Schließer) NO Resettaster S1 Relais Relais... -
Seite 16: Anschaltbeispiele
Vor dem Einsetzen der Rauchschalter, vor Meldertausch und vor Störungsbehebung (Draht- bruch und/oder Kurzschluss) ist die Netzversorgungsspannung auszuschalten. Wird parallel zum LRS 02 eine RZA 142 verwendet, so muss der ORS 210 nach dem Austausch in Verbindung mit dieser RZA 142 neu initialisiert werden. - Seite 17 AM 142 + – RZA 142 = OFF 1 2 3 = ON LRZ Basis LRS 02 DKT 02 > > AM 142 Abb. 8: Anschaltbeispile mit LRZ Basis, RZA 142 und DKT 02 mit Leitungsüberwachung 60000087 · V1.1 · de · 04/2023...
-
Seite 18: Inbetriebnahme
Inbetriebnahme 8. Inbetriebnahme Vor der Inbetriebnahme der Rauchschalter in Lüftungsanlagen müssen die Lüftungsleitungen und der Lüftungskanalsockel sorgfältig gesäubert werden. Erst dann sollen die Rauchschalter der Verpackung entnommen, die Staubschutzkappe entfernt und in den Sockel des LRS 01 eingesetzt werden. 8.1 Funktionsprüfung Die Prüfung muss mindestens folgende Punkte umfassen: Das Zusammenwirken aller Geräte und deren technischer Zustand ist nachzuprüfen. -
Seite 19: Instandhaltung
übermäßige Beanspruchung, äußere Einflüsse, Verschmutzung, usw. Das System LRS 02 sollte unter Beachtung der Grundmaßnahmen zu Instandhaltung gemäß DIN 31051 in Verbindung mit DIN EN 13306 entsprechend der Herstellerangaben ständig be- triebsbereit und jährlich instand gehalten werden. -
Seite 20: Anhang
10. Anhang 10.1 Technischer Support & Applikations Support Hekatron Vertriebs GmbH Brühlmatten 9 D-79295 Sulzburg Tel.: +49 (0) 76 34 5 00-8050 Mail: rs-support@hekatron.de Art.-Nr. 60000087 de I 04/2023... -
Seite 21: Bohrschablone
10.2 Bohrschablone Art.-Nr. 60000087 de I 04/2023... - Seite 22 Art.-Nr. 60000087 de I 04/2023...
- Seite 23 Art.-Nr. 60000087 de I 04/2023...
- Seite 24 Hekatron Brandschutz Hekatron Vertriebs GmbH Brühlmatten 9, 79295 Sulzburg Deutschland Tel: +49 7634 500-8050 rs-support@hekatron.de hekatron-brandschutz.de Ein Unternehmen der Securitas Gruppe Schweiz 60000087 · V1.1 · de · 04/2023 Technische Änderungen vorbehalten.
