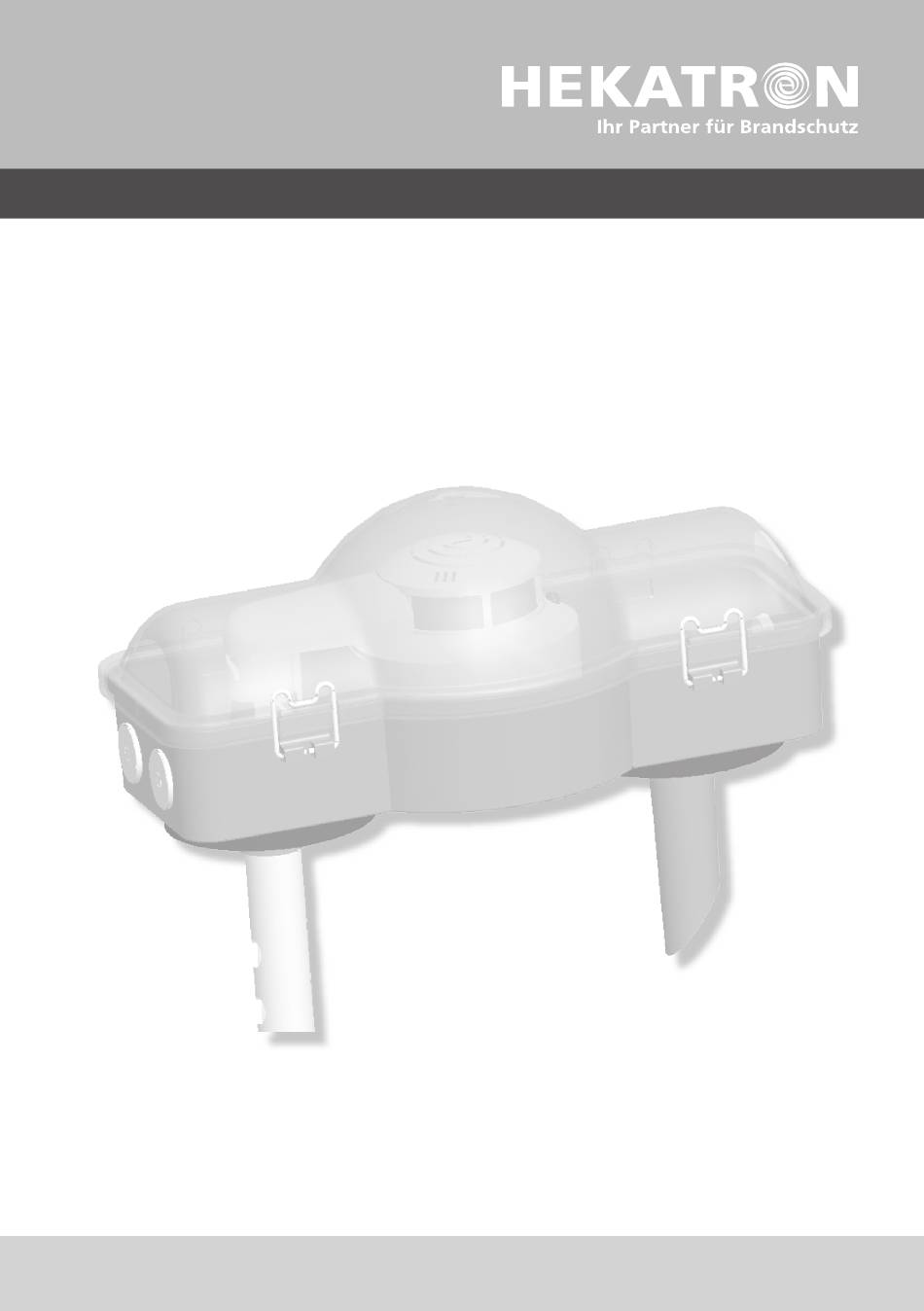

- Seite 1 Montageanleitung Lüftungs-Rauchschaltersystem LRS 01 24 V DC VdS LRS 01 www.hekatron.de...
- Seite 2 Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 7002424 260116.KT Ausgabe 26.01.2016 2/12...
-
Seite 3: Inhaltsverzeichnis
4.1 Anwendungsgrenzen ..........9 4.2 Bestimmungen und Vorschriften ......... 9 5 Technische Daten ............. 10 6 Montagehinweise ............11 6.1 Mechanische Montage des LRS 01 ......11 6.2 Elektrischer Anschluss ORS 210 ........ 17 6.3 Anschaltbeispiele ............20 7 Inbetriebnahme ............... 21 7.1 Funktionsprüfung ............ -
Seite 4: Zu Diesem Dokument
Zu diesem Dokument 1.1 Funktion der Anleitung Das vorliegende Dokument beschreibt das Lüftungs-Rauchschalter-System LRS 01 mit dem zum Ausgabedatum dieses Dokuments gültigen Stand von Hard- und Software. Änder ungen, insbesondere wenn sie durch technischen Fortschritt begründet sind, behalten wir uns vor. -
Seite 5: Warnhinweise
Inbetriebnahme sind geeignete Fachkräfte vorzusehen. Bei der Arbeit an elektrotechnischen Anlagen sind besondere Bestimmungen zu beachten. Diese Arbeiten dürfen nur von autorisierten Elektrofachkräften durchge- führt werden. 7002424 260116.KT Ausgabe 26.01.2016 Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 5/12... -
Seite 6: Pflichten Des Installateurs
Sie sich bitte an unsere Mitarbeiter im Technischen Support. Es gelten die Informationen und Gewährleistungsbedingungen in den Allgemeinen Geschäftsbedingungen der Hekatron Vertriebs GmbH, Brühlmatten 9, D-79295 Sulzburg. Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 7002424 260116.KT Ausgabe 26.01.2016 6/12... -
Seite 7: Produktbeschreibung
Optischen Rauchschalter ORS 210 mit Alarmselbsthaltung, wird zur Rauchüberwachung in Lüftungsleitungen eingesetzt. Der LKS 02 dient als Aufnahme für den Rauchschalter ORS 210 und wird von außen auf den Lüftungskanal montiert. Das LRS 01 ist für die Anwendung in Gebäuden konzipiert. G 207083 3.1 Betrieb des LRS 01... -
Seite 8: Lieferumfang
Optischer Rauchschalter ORS 210 Projektierung Das LRS 01 ist für den Einsatz an eckigen Lüftungskanälen von 0,15 Meter bis 1 Meter ausgelegt. Bei runden Kanälen ist der Einsatz von Ø 0,2 Meter bis 1 Meter möglich. Der seitliche Erfassungsbereich des Einlassrohres im Kanal beträgt ca. -
Seite 9: Anwendungsgrenzen
Das LRS 01 soll nicht eingesetzt werden, wenn mit betriebsbedingten Stör größen, wie Staub, Rauch, Feuchtigkeit oder Dampf zu rechnen ist. – Es ist darauf zu achten, dass der LRS 01 keiner Betauung ausgesetzt wird (zulässige Luftfeuchtigkeit bis 95 % relative Feuchte). –... -
Seite 10: Technische Daten
Der ORS 210 ist mit einer Alarmselbsthaltefunktion ausgestattet. Nach Alarm bleibt das Relais (Kontakte 4 und 5) so lange geöff- net, bis die Versorgungsspannung kurzzeitig unterbrochen wird. Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 7002424 260116.KT Ausgabe 26.01.2016 10/12... -
Seite 11: Montagehinweise
Das Rohr darf nicht verbogen werden und die Schnittkante ist rechtwink- lig und sauber auszuführen. Bei der Auswahl des Montageplatzes des LRS 01 ist darauf zu achten, dass das Einlassrohr am Montageort ausgewechselt werden kann. Bei ungekürztem Einlassrohr ist ein lichtes Maß von min. 470 mm vorzusehen. - Seite 12 Montagehinweise Es ist darauf zu achten, dass die Einbaurichtung des LRS 01 der Luftstrom- richtung im Kanal entspricht. Dazu ist das LRS 01 entsprechend der Pfeile (Markierung) s. Abb. 4 im Gehäuseboden mit der Luftstromrichtung entsprechend zu montieren. Luftstromrichtung Luftstromrichtung Abb.
-
Seite 13: Bohrschablone
Bohrschablone Bohrschablone Zum Verwenden der Bohrschablone dieses Blatt (Seite 13 bis 16) vorsichtig aus dem Dokument heraustrennen. 7002424 260116.KT Ausgabe 26.01.2016 Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 13/28... - Seite 14 Bohrschablone Hinweis: Beim Ausdrucken der Anleitung mit einem herkömmlichen Drucker wird di Schablone bevor sie die Löcher bohren. Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 7002424 260116.KT Ausgabe 26.01.2016 14/28...
- Seite 15 Bohrschablone ie Bohrschablone in der Regel verzerrt. Überprüfen sie zur Sicherheit die Maße der 7002424 260116.KT Ausgabe 26.01.2016 Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 15/28...
- Seite 16 Bohrschablone Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 7002424 260116.KT Ausgabe 26.01.2016 16/28...
-
Seite 17: Öffnen Der Abdeckung Des Lrs
Das LRS 01 ist für den Service mit einem Schnellverschluss ausgerüstet. Durch leichten Handdruck auf den Gehäusedeckel kann das Schließen und Öffnen der Klammern erleichtert werden. Bei der Überkopfmontage des LRS 01 ist darauf zu achten, dass beim Öffnen der Klarsichtabdeckung keine Einzelelemente zu Boden fallen (Deckel, Ansaugrohr, usw.). Handhabung Die Anschlussleitung für den Rauchschalter ORS 210 wird durch die... -
Seite 18: Funktionsstellung Des Relaiskontaktes
Netzgeräte empfohlen: LRZ Basis oder NAG 03. Mit der Handauslöseeinrichtung DKT 02 kann die Anlage dann manuell bedient werden. Gleichzeitig erfolgt eine ständige Anzeige der Be- triebszustände der Anlage. Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 7002424 260116.KT Ausgabe 26.01.2016 18/28... -
Seite 19: Kabelverlegung
über den Relaiskontakt des Rauchschalters ORS 210 erfolgen. Die Informationszustände, die über die Kommunikationsschnittstelle (Klemme 3) an die RZA 142 gesendet werden, dienen zur Kom- fortanzeige/Information. 7002424 260116.KT Ausgabe 26.01.2016 Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 19/28... -
Seite 20: Anschaltbeispiele
Montagehinweise 6.3 Anschaltbeispiele Abb. 6 Anschaltung NAG 03 Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 7002424 260116.KT Ausgabe 26.01.2016 20/28... -
Seite 21: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Vor der Inbetriebnahme der Rauchschalter in Lüftungsanlagen müssen die Lüftungsleitungen und das LRS 01 sorgfältig gesäubert werden. Erst dann sollen die Rauchschalter der Verpackung entnommen und in den Sockel des LRS 01 eingesetzt werden. 7.1 Funktionsprüfung Die Prüfung muss mindestens folgende Punkte umfassen: Das Zusammenwirken aller Geräte und deren technischer Zustand ist... -
Seite 22: Bestimmungen Für Die Instandhaltung
Das Zusammenwirken aller Geräte und deren technische Zustand ist nachzu prüfen. Das Einlassrohr muss einer regelmäßigen Sichtkontrolle unterzogen wer- den. Zur Sichtkontrolle das Einlassrohr aus dem Sockel LRS 01 entnehmen und eventuell anfallende Rückstände entfernen. Nach Sichtprüfung und Reinigung das Einlassrohr wieder ordnungsgemäß einsetzen. -
Seite 23: Anhang
9.2 Technischer Support & Applikations Support Hekatron Vertriebs GmbH Tel.: +49 (0) 76 34 5 00-310 Brühlmatten 9 Fax: +49 (0) 76 34 5 00-323 D-79295 Sulzburg Mail: rs-support@hekatron.de 7002424 260116.KT Ausgabe 26.01.2016 Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 23/28... - Seite 24 Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 7002424 260116.KT Ausgabe 26.01.2016 24/28...
- Seite 25 7002424 260116.KT Ausgabe 26.01.2016 Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 25/28...
- Seite 26 Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 7002424 260116.KT Ausgabe 26.01.2016 26/28...
- Seite 27 7002424 260116.KT Ausgabe 26.01.2016 Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg 27/28...
- Seite 28 Hekatron Vertriebs GmbH Brühlmatten 9 D-79295 Sulzburg Verkauf 07634 500 - 264 Techn. Support 07634 500 - 310 07634 500 - 323 Ein Unternehmen der Securitas Gruppe Schweiz rs-info@hekatron.de A member of the Swiss Securitas Group www.hekatron.de...
