Bedienung; Tasten; Led Indikatoren - Leica Geosystems Rugby 610 Gebrauchsanweisung

3
3.1

Tasten

Beschreibung der
Taste
3.2
Hauptfunktionen
Beschreibung der
LEDs
Rugby 610, Bedienung

Bedienung

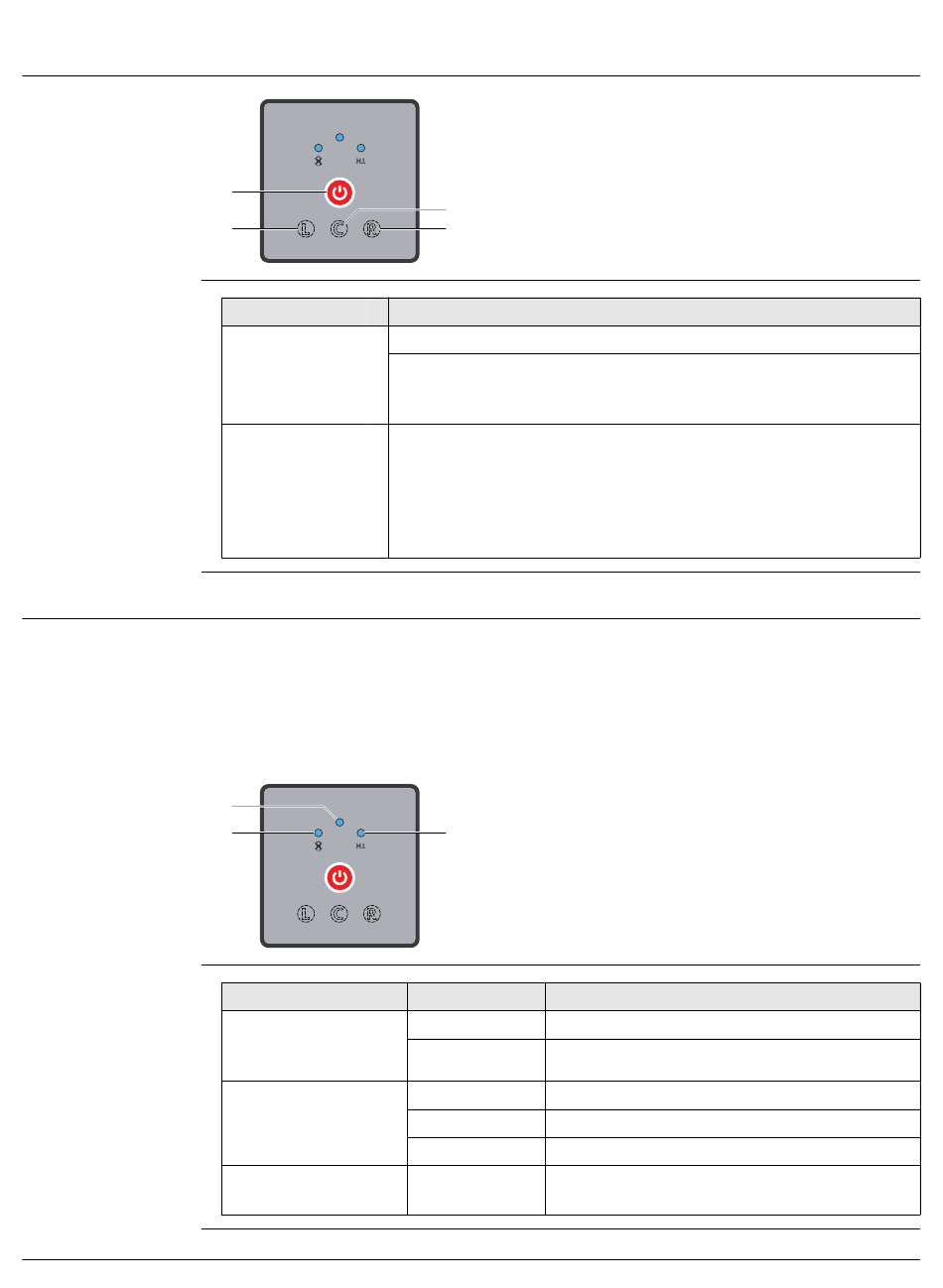

Tasten
a
b
005764_001
Taste Funktion
Ein-/Aus-Taste Drücken, um den Rugby ein- oder auszuschalten.
Drücken und für fünf Sekunden halten (fünf Beeps), um den
Rugby im manuellen Modus einzuschalten. Der Rugby nivelliert
zuerst und wechselt dann in den manuellen Modus.
Linke verbor- Drücken und halten Sie bei eingeschaltetem Rugby die linke und
gene Taste, rechte verborgene Taste. Drücken Sie dann die zentrale verbor-
zentrale verbor- gene Taste, um den Höhenalarm zu aktivieren oder zu deakti-
gene Taste und vieren. Der Rugby gibt einmal ein akustisches Signal, um die
rechte verbor- Änderungen anzuzeigen.
gene Taste

LED Indikatoren

Beschreibung
Die LED Indikatoren haben drei Hauptfunktionen:
• Anzeige des Status der Achsen.
• Anzeige des Batteriestatus.
• Anzeige eines Höhen (H.I.) Alarms.
Diagramm der LED-Indikatoren
a
b
005765_001
LED
Anzeige-LED für nied-
rigen Batterie/Akku-
Ladezustand
Nivellier LED
H.I. LED
a) Ein-/Aus-Taste
c
b) Linke verborgene Taste
d
c) Zentrale verborgene Taste
d) Rechte verborgene Taste
c
a) Nivellier LED
b) LED Indikator für niedrigen Ladezustand
c) H.I. LED
Zustand DANN
aus Die Batterie ist in Ordnung.
am Die Batterie wird schwach.
grün Die Achse ist nivelliert.
blinkt grün Nivelliervorgang läuft.
rot Die Achse ist im manuellen Modus.
blinkt schnell die Bewegung des Lasers hat einen H.I. Alarm
rot ausgelöst.
der Batterie
