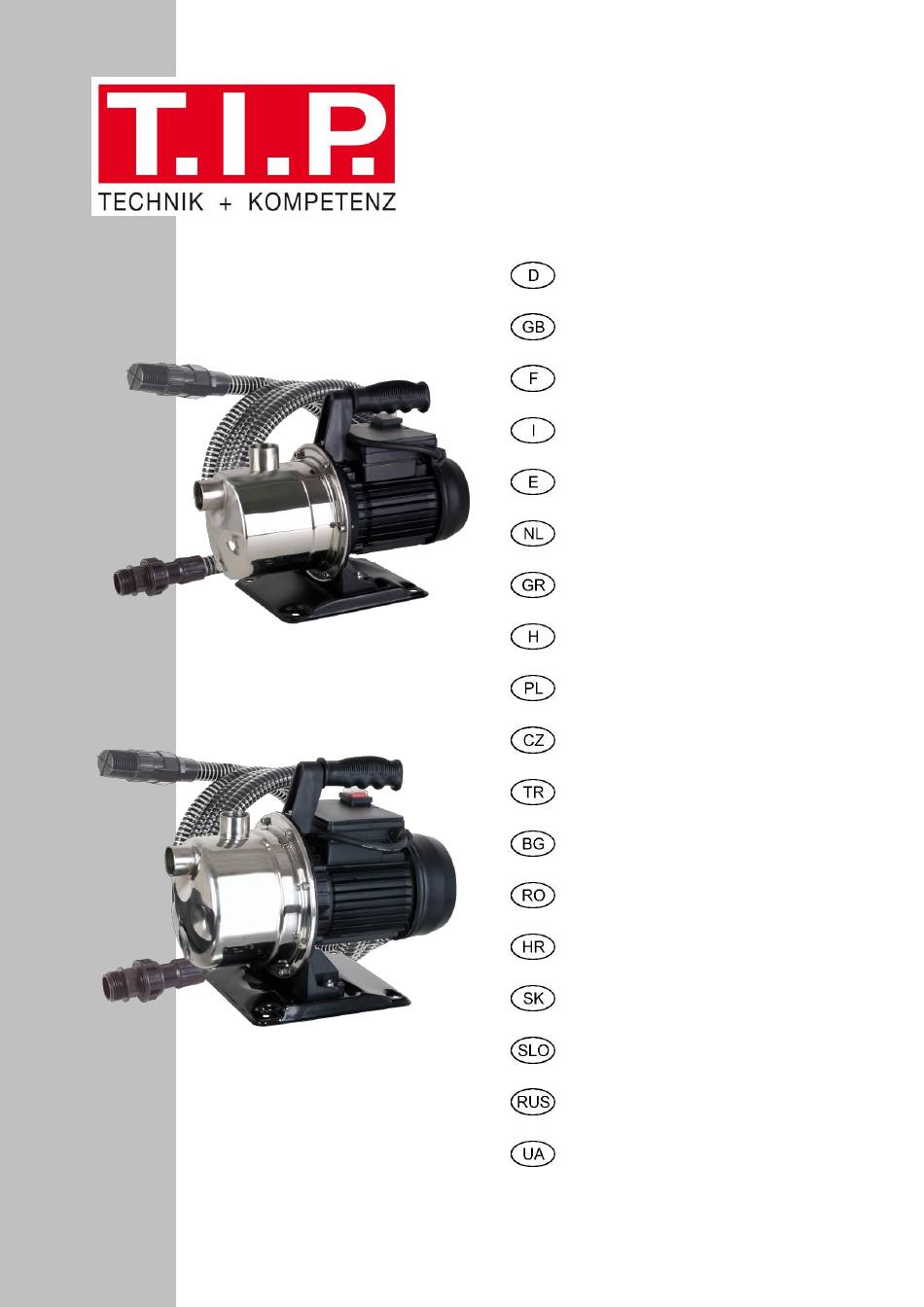

T.I.P. Clean Jet 800 Plus + Kit Gebrauchsanweisung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 4

Quicklinks

Diese Anleitung herunterladen
Clean Jet 800 Plus + Kit
Clean Jet 1000 Plus + Kit
Clean Jet 1300 Plus + Kit
Gebrauchsanweisung
GARTENPUMPE
Operating instructions
GARDEN PUMP
Mode d'emploi
POMPE DE JARDIN
Istruzioni per l'uso
POMPA DA GIARDINO
Instrucciones para el manejo
BOMBA PARA JARDÍN
Handleiding
TUINPOMP
Οδηγίες Χρήσης
ΑΝΤΛΙΑ ΓΙΑ ΚΗΠO
Használati utasítás
KERTI SZIVATTYÚ
Instrukcja użytkowania
POMPA OGRODOWA
Uživatelský návod
ZAHRADNÍ ČERPADLO
Kullanım Talimatı
BAHÇE POMPASI
Упътване за употреба
ГРАДИНСКА ПОМПА
Instructiuni de utilizare
POMPĂ DE GRĂDINĂ
Upute za uporabu
VRTNA CRPKA
Návod na použitie
ZÁHRADNÉ ČERPADLO
Navodila za uporabo
VRTNA ČRPALKA
Инструкция по эксплуатации
САДОВЫй НАСОС
ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ
САДОВИЙ НАСОС

01
09
16
23
30
37
44
52
59
66
73
80
87
94
101
108
115
122

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für T.I.P. Clean Jet 800 Plus + Kit

Inhaltszusammenfassung für T.I.P. Clean Jet 800 Plus + Kit

  • Seite 1 Clean Jet 800 Plus + Kit Clean Jet 1000 Plus + Kit Clean Jet 1300 Plus + Kit Gebrauchsanweisung GARTENPUMPE Operating instructions GARDEN PUMP Mode d’emploi POMPE DE JARDIN Istruzioni per l’uso POMPA DA GIARDINO Instrucciones para el manejo BOMBA PARA JARDÍN...
  • Seite 2 Normen: Gartenpumpe EN 55014-1:2017 Garden pump EN 55014-2:2015 EN 61000-3-2:2014 Clean Jet 800 Plus + Kit EN 61000-3-3:2013 Clean Jet 1000 Plus + Kit EN 61000-6-1:2007 Clean Jet 1300 Plus + Kit EN 61000-6-3:2007 + A1:2011 EN 60335-1:2012 + A11:2014 + A13:2017 + A14:2019 + A1:2019 + A2:2019...
  • Seite 3 Normen: Gartenpumpe EN 55014-1:2017 Garden pump EN 55014-2:2015 EN 61000-3-2:2014 Clean Jet 800 Plus + Kit EN 61000-3-3:2013 Clean Jet 1000 Plus + Kit EN 61000-6-1:2007 Clean Jet 1300 Plus + Kit EN 61000-6-3:2007 + A1:2011 EN 60335-1:2012 + A11:2014 + A13:2017 + A14:2019 + A1:2019 + A2:2019...

  • Seite 4: Inhaltsverzeichnis

    Liebe Kundin, lieber Kunde, Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von T.I.P.! Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Erkenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Pumpentechnik und unter Verwendung zuverlässigster elektrischer bzw.

  • Seite 5: Technische Daten

    Hinweise und Anweisungen mit folgenden Symbolen sind besonders zu beachten: Eine Missachtung dieser Anweisung ist mit der Gefahr eines Personen- und/oder Sachscha- dens verbunden. Eine Missachtung dieser Anweisung ist mit der Gefahr eines elektrischen Schlages verbun- den, der zu Personen- und/oder Sachschäden führen kann. Überprüfen Sie das Gerät auf Transportschäden.

  • Seite 6: Lieferumfang

    Die Pumpe eignet sich nicht zur Förderung von Salzwasser, Fäkalien, entflammbaren, ätzen- den, explosiven oder anderen gefährlichen Flüssigkeiten. Die Förderflüssigkeit darf die bei den technischen Daten genannte Höchst- bzw. Mindesttemperatur nicht über- bzw. unter- schreiten. 4. Lieferumfang Im Lieferumfang dieses Produkts sind enthalten: Eine Pumpe mit Anschlusskabel, eine Ansaugleitung mit Rückschlagventil und Ansaugfilter, eine Gebrauchsan- weisung.

  • Seite 7: Benutzung Der Pumpe An Gartenteichen Und Ähnlichen Orten

    5.4. Festinstallation Bei Festinstallationen ist beim elektrischen Anschluss darauf zu achten, dass der Stecker gut zugänglich und sichtbar ist. Zur Festinstallation sollten Sie die Pumpe auf einer geeigneten stabilen Auflagefläche befestigen. Zur Reduzie- rung von Schwingungen empfiehlt es sich, Antivibrationsmaterial - z. B. eine Gummischicht - zwischen der Pum- pe und der Auflagefläche einzufügen.

  • Seite 8: Automatisierung Mit Spezialzubehör

    Das Trockenlaufen - Betrieb der Pumpe, ohne Wasser zu fördern - muss verhindert werden, da Wassermangel zum Heißlaufen der Pumpe führt. Dies kann zu erheblichen Schäden am Gerät führen. Außerdem befindet sich dann sehr heißes Wasser im System, so dass die Ge- fahr von Verbrühungen besteht.

  • Seite 9: Wartung Und Hilfe Bei Störfällen

    9. Wartung und Hilfe bei Störfällen Vor Wartungsarbeiten muss die Pumpe vom Stromnetz getrennt werden. Bei nicht erfolgter Trennung vom Stromnetz besteht u. a. die Gefahr des unbeabsichtigten Startens der Pumpe. Wir haften nicht für Schäden, die auf unsachgemäßen Reparaturversuchen beruhen. Schäden in Folge unsachgemäßer Reparaturversuche führen zu einem Erlöschen aller Garantiean- sprüche.

  • Seite 10: Garantie

    Störung Mögliche Ursache Behebung 4. Die Pumpe er- Siehe Punkt 2.2. Siehe Punkt 2.2. reicht nicht den Laufrad abgenutzt. An den Kundendienst wenden. gewünschten Druck. 10. Garantie T.I.P. garantiert dem privaten Endkunden (im Folgenden „Kunde“), nicht hingegen dem gewerblichen Nutzer, nach Maßgabe der nachfolgenden Bestimmungen, dass das vom Kunden innerhalb der Bundesrepublik Deutsch- land gekaufte Gerät innerhalb eines Zeitraums von 2 Jahren frei von Material- oder Verarbeitungsfehlern sein wird.

  • Seite 11: Bestellung Von Ersatzteilen

    11. Bestellung von Ersatzteilen Die schnellste, einfachste und preiswerteste Möglichkeit, Ersatzteile zu bestellen, erfolgt über das Internet. Unse- re Webseite www.tip-pumpen.de verfügt über einen komfortablen Ersatzteile-Shop, welcher mit wenigen Klicks eine Bestellung ermöglicht. Darüber hinaus veröffentlichen wir dort umfassende Informationen und wertvolle Tipps zu unseren Produkten und Zubehör, stellen neue Geräte vor und präsentieren aktuelle Trends und Innova- tionen im Bereich Pumpentechnik.

  • Seite 12: General Safety Information

    Dear customer, Congratulation for buying your new device from T.I.P.! Like all our products, this one, too, was developed using the latest technological knowledge. The device was manufactured and assembled on the basis of state-of-the-art pump technology using most reliable electrical or electronic components which ensure a high level of quality and a long life of your new product.

  • Seite 13: Range Of Use

    2. Range of use Garden pumps from T.I.P. are highly efficient self-priming electrical pumps for discharging clear, clean or moderately dirty water containing solids up to the maximum size specified in the technical details. These high- quality products with their convincing performance data were developed for the multiple purposes involved with irrigation, draining, water withdrawal as well as for the further conveyance of water under pressure.

  • Seite 14: Installation

    5. Installation 5.1. General installation information During the entire process of installation, the device must not be connected to the electrical mains. The pump should be installed in a dry place with an ambient temperature not to exceed 40 °C and not to fall below 5 °C.

  • Seite 15: Electrical Connection

    5.5. Using the pump for garden ponds and similar places Operating the pump next to garden ponds and similar places is generally only admissible if no persons are in contact with the water. If the pump is used for garden ponds and similar places it has to be operated using a residual current circuit- breaker (FI switch) with a nominal trigger current of ≤...

  • Seite 16: Automation With Special Accessories

    Each time the pump is put into operation, please make sure that the pump is set up securely and firmly standing. The unit must always be positioned upright on an even surface. Please inspect the pump visually prior to each use. This applies in particular to the mains connection line and the mains plug.

  • Seite 17: Warranty

    MALFUNCTION POSSIBLE CAUSE ELIMINATION The pump is not No current. Please use a device complying with GS discharging any (German technical supervisory authority) liquid, the motor is to check for the presence of voltage not running. (safety information to be observed!). Please verify the correct position of the plug.

  • Seite 18: How To Order Spare Parts

    Claims for liquidated damages are excluded unless they are caused by wilful acts or negligence on the side of the manufacturer. The warranty does not provide for any claims beyond those referred to above. The warranty claim has to be evidenced by the purchaser in the form of the submission of the sales receipt.
  • Seite 19 Chère cliente, cher client, Félicitations pour votre achat de ce produit T.I.P. ! Comme tous les produits T.I.P., ce produit a éte développé en prenant compte des toutes dernières connaissances. La production et le montage de ce produit se font sur la base de la technologie des pompes la plus moderne et en utilisant des composants électriques, électroniques ou mécaniques les plus fiables pour garantir la haute qualité...

  • Seite 20: Secteur D'utilisation

    2. Secteur d’utilisation Les pompes de jardins de T.I.P. sont des électro-pompes auto-amorçantes pour débiter l’eau claire, propre ou peu sale qui contient des corps solides jusqu’à la dimension maximale mentionnée dans les données techniques. Ces produits de haute qualité avec leurs caractérstiques convaincants ont été developpés pour des emplois divers de l’irrigation, drainage, refoulement d’eau ainsi que le transfer d’eau avec pression.

  • Seite 21: Installation

    Conservez si possible l’emballage jusqu’à l’échéance de la garantie. Débarrassez-vous des matériaux d’emballage dans le respect des règles de protection de l’environnement. 5. Installation 5.1. Avis généraux Pendant l’installation la pompe ne doit pas être connectée au réseau électrique. Installez la pompe dans un endroit sec, la température ambiante ne doit pas surpasser 40° et ne doit pas être inférieur à...

  • Seite 22: Branchement Électrique

    5.5. Utilisation de la pompe pour des bassins de jardin et autres lieux similaires L’utilisation de la pompe pour des bassins de jardin et autres lieux similaires n’est en principe autorisée que si aucune personne n’est en contact avec l’eau. Pour utiliser la pompe en combinaison avec des bassins de jardin ou d’autres lieux similaires, il faut actionner la pompe via un interrupteur de protection contre les courants de court-circuit avec un courant de défaut nominal ≤...

  • Seite 23: Automatisation Avec Accessoires Spéciaux

    À chaque mise en service il faut s’assurer que la pompe est montée de maniére stable et sûre, debout et sur un appui plat. Avant d’utiliser la pompe, soumettez la pompe à un contrôle visuel (surtout les câbles et la fiche). Assurez-vous que les vis sont bien serrées et que tous les branchements sont en ordre.

  • Seite 24: Garantie

    PANNES CAUSE POSSIBLE SOLUTIONS 1. La pompe ne Absence d’alimentation. Vérifier avec un appareil conforme à la refoule pas. norme GS (sécurité certifiée) la présence d’une tension (respecter les consignes de sécurité !). Vérifier également si la fiche est correctement enfoncée. Intervention de la protection thermique Débranchez la pompe, laissez refroidir le du moteur.

  • Seite 25: Commande Des Pièces De Rechange

    La garantie ne permettra aucun autre recours. Le recours à la garantie doit être prouvé par l’acquéreur sur présentation de la facture. Cette promesse de garantie est valable dans les pays dans lequel vous avez acheté l’appareil. Renseignements: 1. Dans le cas où votre appareil ne fonctionnne plus, vérifiez tout d’abord si d’autres raisons, comme une interruption de l’alimentation électrique ou une manipulation inadéquate en peuvent être la cause.

  • Seite 26: Norme Di Sicurezza Generali

    Gentile Cliente, Complimenti per l´acquisto del Suo nuovo prodotto T.I.P.! Come ogni nostro prodotto anche questo é concepito sulla base delle ultime conoscenze tecnologiche. Fabbricazione e montaggio del macchinario rispondono alle piú moderne tecniche di pompaggio e con l´ulitilizzo dei piú affidabili componenti elettrici, elettronici e meccanici vengono assicurate al Suo nuovo prodotto un´ottima qualitá...

  • Seite 27: Campo Di Applicazione

    2. Campo di applicazione Le pompe da giardino T.I.P. sono efficientissime elettropompe autoadescanti per il pompaggio di acqua pulita, limpida e leggermente sporca - contenenti impuritá di grandezza contenuta entro i limiti massimi indicati nei dati tecnici. Questi prodotti di alta qualita´e dalle convincenti prestazioni sono concepiti per le moltepici esigenze di irrigazione, drenaggio, approvigionamento idrico e trasferimento d´acqua in pressione.

  • Seite 28: Contenuto Della Confezione

    4. Contenuto della confezione Nella confezione è incluso: N. 1 pompa con cavo di alimentazione, N. 1 tubo di aspirazione, N. 1 valvola di ritegno, N. 1 filtro di aspirazione, N. 1 manuale d’uso. Controllare l’integrità della confezione. Ulteriori accessori sono disponibili su richiesta (vedi i capitoli „Installazione“, „Automazione con accessori speciali“...

  • Seite 29: Allacciamento Elettrico

    Per l´installazione fissa, la pompa deve essere fissata su un piano d´appoggio stabile. Onde evitare oscillazioni si consiglia di porre materiale antivibrazione - per esempio uno strato di gomma - tra la pompa e il piano d´appoggio. Prima di tutto praticare quattro fori. Per segnare i punti dove effettuare i fori, utilizzate come sagoma la piastra di fondazione (13).

  • Seite 30: Automatizzazione Con Accessori Speciali

    Evitare che la pompa prenda umidita´ (per esempio durante l´irrigazione a pioggia). Non lasciare la pompa sotto la pioggia. Prestare attenzione che la pompa non si trovi sotto a rubinetti o attacchi goggiolanti. Non usare la pompa in acqua o in ambienti umidi. Assicurarsi che pompa e collegamenti elettrici tra spine e prese si trovino al sicuro da allagamenti.

  • Seite 31: Garanzia

    Nello schema seguente sono illustrati eventuali malfunzionamenti e guasti del macchinario, le relative cause possibili e i suggerimenti per eliminarle. Ogni intervento indicato deve avvenire soltanto quando la pompa é staccata dalla rete di corrente elettrica. Se non si é in grado di risolvere il problema, si prega di rivolgersi all´assistenza clienti o al rivenditore di fiducia.

  • Seite 32: Ordinazione Di Pezzi Di Ricambio

    Tutti i componenti vengono prodotti con grande cura utilizzando materiali di alta qualitá e sono concepiti per una lunga durata nel tempo. L´usura dipende comunque dal modo e intensitá di utilizzo e dalla frequenza di manutenzione. L´osservanza delle indicazioni di installazione e manutenzione di queste istruzioni d´uso contribuiscono considerevolmente ad una lunga durata nel tempo delle parti soggette ad usura.

  • Seite 33: Instrucciones Generales De Seguridad

    Estimados clientes, ¡Felicitaciones por la compra de este nuevo dispositivo de T.I.P.! Al igual que todos nuestros productos, este producto ha sido elaborado a base de los últimos conocimientos técnicos. La fabricación y el montaje del dispositivo han sido hechos a base de la más reciente tecnología, y con la utilización de piezas confiables eléctricas y electrónicas respectivamente y de componentes mecánicos, de modo que están garantizados una alta calidad y una larga duración de función de su nuevo producto.

  • Seite 34: Datos Técnicos

    2. Datos técnicos Clean Jet 800 Plus + Clean Jet 1000 Plus Clean Jet 1300 Plus Modelo + Kit + Kit Tensión / Frecuencia 230 V~ / 50 Hz 230 V~ / 50 Hz 230 V~ / 50 Hz Potencia nominal 600 vatios 800 vatios 1.200 vatios...

  • Seite 35: Volumen De Suministro

    4. Volumen de suministro El volumen de suministro de este producto incluye: Una bomba con cable de conexión, una tubería de aspiración, una valvula antirretorno, un filtro de aspiración, las instrucciones de servicio. Compruebe la integridad del suministro. En dependencia de la finalidad de empleo puede ser que se requieran otros accesorios (véase capítulo "Instalación", "Automatización con accesorios especiales"...

  • Seite 36: Instalación Fija

    5.4. Instalación fija En caso de instalaciones fijas hay que prestar atención que para la conexión eléctrica el enchufe sea bien accesible y visible. Para la instalación fija la bomba debe estar sujetada en un asiento estable conveniente. Para reducir vibraciones se recomienda insertar material antivibración - por ejemplo una capa de goma - entre la bomba y el asiento.

  • Seite 37: Automatización Con Accesorio Especial

    El funcionamiento en seco - marcha de la bomba sin bombear agua - debe ser evitado, ya que la escasez de agua provoca el sobrecalentamiento de la bomba. Esto puede ocasionar considerables daños en el dispositivo. Además de esto, se encontrará agua muy caliente en el sistema, y eso plantea el peligro de escaldaduras.
  • Seite 38 El mantenimiento periódico y el cuidado esmerado reducirán el peligro de posibles interrupciones del servicio y contribuirán a prolongar la duración de función de su dispositivo. Si no se utiliza la bomba por algún tiempo, deberá vaciarse completamente abriendo el tornillo de cierre (10) para agua.

  • Seite 39: Pedido De Piezas De Repuesto

    El derecho de garantía decae en caso de intervenciones por parte del cliente o de terceros. Daños causados por el trato o manejo inadecuado o por mal montaje o almacenamiento, o por conexión o instalación inadecuadas así como por fuerza mayor o por efectos exteriores no están cubiertos por la garantía. Las piezas consumibles como por ejemplo el rotor y juntas de anillo deslizante están excluidos de la garantía.

  • Seite 40: Algemene Veiligheidswaarschuwingen

    Beste klant, Van harte gefeliciteerd met de aanschaf van uw nieuwe T.I.P. toestel! Zoals al onze producten is ook dit toestel ontwikkeld volgens de nieuwste stand van de techniek. Voor de fabricage en montage van het toestel hebben wij gebruik gemaakt van de nieuwste pomptechniek en de meest betrouwbare elektrische resp.

  • Seite 41: Technische Gegevens

    2. Technische gegevens Clean Jet 800 Plus + Clean Jet 1000 Plus Clean Jet 1300 Plus Model + Kit + Kit Netspanning / frequentie 230 V~ / 50 Hz 230 V~ / 50 Hz 230 V~ / 50 Hz Nominaal vermogen 600 Watt 800 Watt 1.200 Watt...

  • Seite 42: Installatie

    Afhankelijk van het gebruiksdoeleinde kunnen andere accessoires noodzakelijk zijn (zie hoofdstuk „Installatie”, „Automatisering met speciale accessoires en „Bestelling van reserveonderdelen”). Bewaar de verpakking indien mogelijk tot aan het verstrijken van de garantieperiode. Voer de verpakkingsmaterialen op milieuvriendelijke wijze af. 5. Installatie 5.1.

  • Seite 43: Elektrische Aansluiting

    Boor eerst vier gaten voor. Gebruik voor het markeren van de boorgaten de grondplaat (13) als sjabloon. Plaats het apparaat op de gewenste positie en steek een center of pen door de boringen in de grondplaat, om de positie van de boorgaten te markeren. Leg het apparaat opzij en boor de vier gaten met een geschikte boormachine voor.

  • Seite 44: Automatisering D.m.v. Speciale Accessoires

    De pomp mag niet werken als de toevoer is afgesloten. Het is absoluut verboden de handen in de opening van de pomp te steken zolang het toestel aan het elektriciteitsnet is aangesloten. Bij elke ingebruikname moet er steeds nauwkeurig op worden gelet dat de pomp veilig en stabiel wordt opgesteld. Het toestel moet altijd op een vlakke ondergrond en in rechtopstaande positie worden geplaatst.

  • Seite 45: Garantie

    In de volgende lijst vindt u een aantal voorkomende gevallen van storing van het toestel, mogelijke oorzaken en tips hoe u deze kunt oplossen. Alle genoemde maatregelen mogen uitsluitend worden uitgevoerd als de pomp niet met het elektriciteitsnet is verbonden. Als u een storing niet zelf kunt oplossen, neem dan contact op met de klantenservice resp.

  • Seite 46: Bestelling Van Reserveonderdelen

    Alle onderdelen zijn met de grootste zorgvuldigheid en uit materialen van hoge kwaliteit geproduceerd en voor een lange levensduur ontwikkeld. Slijtage is echter afhankelijk van soort en intensiteit van gebruik en de regelmaat van onderhoud. De navolging van de installatie- en onderhoudsinstructies in deze handleiding draagt daarom aanzienlijk bij tot de lange levensduur van de slijtbare delen.

  • Seite 47: Πίνακας Περιεχομένων

    Αγαπητέ πελάτη, Συγχαρητήρια για την αγορά της καινούριας σου συσκευής από την T.I.P.! Όπως όλα τα προϊόντα μας, έτσι και αυτό αναπτύχθηκε χρησιμοποιώντας τις πιο πρόσφατες τεχνολογικές εξελίξεις. Η συσκευή κατασκευάστηκε και συναρμολογήθηκε με βάση την υψηλότερη τεχνολογία στον τομέα των αντλιών, χρησιμοποιώντας...

  • Seite 48: Τεχνικά Χαρακτηριστικά

    Σας παρακαλούμε να ελέγξετε την συσκευή για τυχόν φθορές κατά την μεταφορά. Σε περίπτωση φθοράς θα πρέπει να ενημερώσετε άμεσα, μέσα σε 8 ημέρες από την ημερομηνία αγοράς, το κατάστημα απ’ όπου αγοράσατε την συσκευή σας. 2. Τεχνικά Χαρακτηριστικά Clean Jet 800 Plus + Clean Jet 1000 Plus Clean Jet 1300 Plus Μοντέλο...

  • Seite 49: Περιεχόμενο Συσκευασίας

    4. Περιεχόμενο Συσκευασίας Η συσκευασία αυτού του προϊόντος περιλαμβάνει: Μία αντλία με καλώδιο τροφοδοσίας, ένα σωλήνα αναρρόφησης, μία ποδοβαλβίδα (βαλβίδα αντεπιστροφής), ένα φίλτρο εισαγωγής και ένα εγχειρίδιο χρήσης. Παρακαλούμε να επαληθεύσετε ότι η συσκευασία του προϊόντος αυτού είναι πλήρης. Ανάλογα με τον σκοπό εφαρμογής...

  • Seite 50: Ηλεκτρική Σύνδεση

    Επίσης, για να διευκολύνετε τις εργασίες συντήρησης, συνιστάται η τοποθέτηση ενός διακόπτη ροής (7) μετά την αντλία και την βαλβίδα αντεπιστροφής. Με τον τρόπο αυτό θα μπορείτε εύκολα να αφαιρέσετε την αντλία χωρίς να αδειάσει η σωληνογραμμή σας. Σταθερή εγκατάσταση 5.4.

  • Seite 51: Θέση Σε Λειτουργία

    7. Θέση σε Λειτουργία Παρακαλούμε να μελετήσετε τις επεξηγηματικές εικόνες που περιέχονται σαν προσάρτημα στο τέλος των οδηγιών αυτών. Οι αριθμητικές και άλλες λεπτομέρειες που αναφέρονται μέσα σε παρενθέσεις, αφορούν τις εικόνες αυτές. Προτού θέσετε σε λειτουργία την αντλία για πρώτη φορά, θα πρέπει να εξαερώσετε...

  • Seite 52: Αυτοματοποίηση Με Ειδικά Εξαρτήματα

    8. Αυτοματοποίηση με ειδικά εξαρτήματα Το μοντέλο αυτό έχει την ικανότητα να δίνει την πίεση που τυχόν απαιτείται για την αυτοματοποίηση του συστήματος. Στο περιβάλλον αυτό, ο όρος αυτόματο σημαίνει ότι μπορούμε να έχουμε στην διάθεσή μας το νερό όποια στιγμή το χρειαστούμε, σαν να το παίρναμε από το δίκτυο. Ανοίγοντας ή κλείνοντας απλά μία βρύση, ή κάποια...

  • Seite 53: Εγγύηση

    ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΑΠΟΚΑΤΑΣΤΑΣΗ 2. Ο κινητήρας Το σώμα της αντλίας δεν έχει γεμίσει με Γεμίστε το σώμα της αντλίας με νερό (δείτε δουλεύει, αλλά η νερό. το κεφάλαιο «Βάζοντας σε Λειτουργία»). αντλία δεν στέλνει Έχει διεισδύσει αέρας μέσα στον σωλήνα Ελέγξτε...

  • Seite 54: Πώς Να Παραγγείλετε Ανταλλακτικά

    Παρακαλούμε σημειώστε: 1. Εάν η συσκευή σας δεν δουλεύει κανονικά, παρακαλούμε να σιγουρευτείτε πρώτα ότι δεν υφίσταται κάποιο λάθος στον χειρισμό, ή κάποια άλλη αιτία που δεν έχει σχέση με κάποια βλάβη της συσκευής. 2. Σε περίπτωση που χρειαστεί να φέρετε, ή να αποστείλλετε την συσκευή σας για επισκευή, βεβαιωθείτε ότι έχετε...
  • Seite 55 Kedves vásárló, Gratulálunk új T.I.P. berendezése megvásárlásához! Mint termékeink mindegyike, ez is a legújabb műszaki ismereteket alapul véve készült. A gép gyártása és összeszerelése is a legmodernebb szivattyú technika alapján történt, a legmegbízhatóbb villamos illetve elektronikus alkatrészek felhasználásával, így garantált új szerzeményének magas minősége és hosszú élettartama.

  • Seite 56: Műszaki Adatok

    2. Műszaki adatok Clean Jet 800 Plus + Clean Jet 1000 Plus Clean Jet 1300 Plus Modell + Kit + Kit Hálózati feszültség / frekvencia 230 V~ / 50 Hz 230 V~ / 50 Hz 230 V~ / 50 Hz Névleges teljesítmény 600 Watt 800 Watt...

  • Seite 57: Telepítés

    A csomagolást lehetőség szerint a garanciális időszak végéig őrizze meg. A csomagolóanyagokat a környezetvédelmi szempontok figyelembevételével kell ártalmatlanítani. 5. Telepítés 5.1. Általános útmutatók a telepítéshez A készüléket a telepítés időtartama alatt nem szabad a villamos hálózatra csatlakoztatni. A szivattyút száraz helyen kell felállítani, ahol a helyiség hőmérséklete nem lépheti túl a 40 °C-t és nem csökkenhet 5 °C alá.

  • Seite 58: Villamos Csatlakozás

    5.5. A szivattyú használata kis kerti tavakban és hasonló helyeken A szivattyút kis kerti tavakban és ehhez hasonló helyeken csak akkor szabad használni, ha nincs olyan személy, aki a vízzel érintkezésbe kerül. A szivattyút kis kerti tavakban vagy ehhez hasonló helyeken ≤ 30 mA névleges hibaáram értékű hibaáram- védőkapcsolón (FI-relén) keresztül kell használni (DIN VDE 0100-702 és 0100-738).

  • Seite 59: Automatizálás Speciális Tartozékkal

    Szigorúan tilos a szivattyú nyílásaiba kézzel belenyúlni, ha a készülék az elektromos hálózathoz van csatlakoztatva. Minden üzembe helyezésnél pontosan ügyelni kell arra, hogy a szivattyú biztosan és stabilan legyen felállítva. A készüléket vízszintes talajon függőleges helyzetben kell elhelyezni. A szivattyút minden használat előtt alaposan szemlélje meg. Ez különösen érvényes a hálózati csatlakozó vezetékre és a hálózati dugaszra.

  • Seite 60: Garancia

    HIBA LEHETSÉGES OKA MEGSZÜNTETÉSE 1. A szivattyú nem Nincs áram. Egy GS-minősítésű készülékkel szállít folyadékot, ellenőrizzük, hogy van-e feszültség a motor nem (vegyük figyelembe a biztonsági működik. utasításokat!). Ellenőrizzük, hogy a csatlakozó dugó rendesen be van-e dugva. Bekapcsolt a termikus motorvédelem. A szivattyút válassza le a hálózatról, hagyja lehűlni, és szüntesse meg az okot.

  • Seite 61: Alkatrészek Rendelése

    További igények a garancia alapján nem állnak fenn. A vásárlónak a garancia igényét a vásárlást bizonyító nyugta bemutatásával kell igazolnia. A garancia igényt abban az országban lehet érvényesíteni, ahol a berendezést megvásárolták. Különleges útmutatások: 1. Ha az Ön berendezése már nem működik jól, először azt vizsgálja meg, hogy kezelési hiba történt-e vagy olyan ok áll fönn, amely nem vezethető...

  • Seite 62: Ogólne Wskazówki Dotyczące Bezpieczeństwa

    Szanowny Kliencie! Gratulujemy zakupu nowego urządzenia firmy T.I.P.! Produkt ten, jak wszystkie nasze wyroby, opracowano wg najnowszych osiągnięć techniki. Produkcja i montaż niniejszego urządzenia są zgodne z nowoczesnymi rozwiązaniami techniki pomp, wykorzystano tu niezawodne elektryczne, elektroniczne i mechaniczne podzespoły, które gwarantują wysoką jakość i długą żywotność nowo zakupionego urządzenia.

  • Seite 63: Dane Techniczne

    2. Dane techniczne Clean Jet 800 Plus Clean Jet 1000 Clean Jet 1300 Modell + Kit Plus + Kit Plus + Kit Napięcie sieciowe / częstotliwość 230 V~ / 50 Hz 230 V~ / 50 Hz 230 V~ / 50 Hz Moc znamionowa 600 W 800 W...

  • Seite 64: Instalacja

    Sprawdzić zakres dostawy pod kątem kompletności. W zależności od celu stosowania mogą być potrzebne inne akcesoria (patrz rozdział „Instalacja“, „Automatyzacja z akcesoriami specjalnymi" oraz „Zamówienie części zamiennych“). Jeśli to możliwe przechować opakowanie do upływu okresu gwarancyjnego. Materiał opakowaniowy utylizować w sposób ekologiczny. 5.

  • Seite 65: Podłączenie Pompy Do Sieci Elektrycznej

    Odstawić urządzenie na bok i wywiercić cztery otwory odpowiednim wiertłem. Ustawić urządzenie na pozycję i zamocować je odpowiednimi śrubami i podkładkami. Używanie pompy przy oczkach ogrodowych i w podobnych miejscach 5.5. Użytkowanie pompy na oczkach wodnych i w podobnych miejscach zasadniczo dozwolone jest tylko wtedy, gdy z wodą...

  • Seite 66: Automatyzacja Pompy

    Bezwzględnie zabrania się chwytania rękoma za otwór pompy, gdy jest podłączona do sieci elektrycznej. Przed każdym uruchomieniem pompy należy bardzo dokładnie sprawdzić, czy została ustawiona w sposób bezpieczny i stabilny. Urządzenie zawsze należy umieszczać na równym podłożu w pionowej pozycji. Skontroluj pompę...

  • Seite 67: Gwarancja

    Zakłócenie w pracy Usunięcie Prawdopodobna przyczyna 1. Pompa nie tłoczy Brak napięcia. Sprawdzić urządzeniem zgodnym z GS, cieczy. Silnik nie czy jest napięcie (przestrzegać zasad pracuje bezpieczeństwa!). Sprawdzić, czy wtyczka jest prawidłowo włożona Włączyło się termiczne zabezpieczenie Odłącz pompę od sieci elektrycznej. silnika Poczekaj, aż...

  • Seite 68: Zamawianie Części Zamiennych

    Gwarancja nie uprawnia do roszczeń innego typu. Podstawę uznania gwarancji stanowi przedłożenie przez kupującego potwierdzenia zakupu. Potwierdzenie gwarancji ważne jest jedynie w kraju, w którym dokonano zakupu urządzenia. Szczególne wskazówki: 1. Jeżeli urządzenie nie będzie prawidłowo działać, sprawdź najpierw, czy powodem tego stanu nie jest błąd w obsłudze urządzenia lub inna przyczyna niezwiązana z uszkodzeniem urządzenia.

  • Seite 69: Všeobecné Bezpečnostní Pokyny

    Vážený zákazníku, Blahopřejeme vám k zakoupení nového zařízení T.I.P.! Jako každý z našich výrobků, je i tento vyroben na základě nejnovějších výsledků technických znalostí. Výroba a montáž stroje probíhá na základě nejmodernější techniky čerpadel s použitím nejspolehlivějších elektrických, resp. elektronických součástek, což zaručuje vysokou kvalitu a dlouhou životnost zakoupeného zařízení. Přečtěte si pozorně...

  • Seite 70: Oblast Použití

    2. Oblast použití Zahradní čerpadla T.I.P. jsou maximálně účinná, samonasávací elektrická čerpadla k čerpání čiré, čisté anebo mírně znečištěné vody, jež obsahuje podíl pevných tuhých částic až do maximální velikosti uvedené v technických údajích. Tyto vysoce kvalitní výrobky byly se svými velmi přesvědčivými výkonnostními parametry vyvinuty k rozmanitým účelům, jako zavlažování, odvodňování, čerpání...

  • Seite 71: Instalace

    Původní obal uchovejte pokud možno až do uplynutí záruční lhůty. Zajistěte likvidaci balícího materiálu v souladu s předpisy o ochraně životního prostředí. 5. Instalace Všeobecné pokyny k instalaci 5.1. Zařízení nesmí být po dobu celé instalace připojeno k elektrické síti. Čerpadlo musí...

  • Seite 72: Elektrická Přípojka

    Použití čerpadla v malých zahradních jezírkách a na podobných místech 5.5. Čerpadlo je dovoleno používat v malých zahradních jezírkách a na podobných místech pouze v případě, když není na místě osoba, která by se dostala do kontaktu s vodou. Čerpadlo je určeno k používání v malých zahradních jezírkách nebo na podobných místech prostřednictvím ochranného proudového spínače (FI relé) s nominální...

  • Seite 73: Automatizace Se Speciálním Příslušenstvím

    Je absolutně zakázané zasahovat rukama do otvoru čerpadla, je-li zařízení připojené k elektrické síti. Při každém uvádění do provozu musíte velmi důsledně dbát na to, aby bylo čerpadlo nainstalováno bezpečně a stabilně. Zařízení osaďte na rovný podklad ve stojaté poloze. Před každým použitím vykonejte vizuální...

  • Seite 74: Záruka

    MOŽNÁ PŘÍČINA ODSTRANĚNÍ PORUCHA 1. Čerpadlo Bez elektrického proudu. Pomocí přístroje s osvědčením GS nedopravuje zkontrolujte, zda je zajištěno napětí (dbejte žádnou kapalinu, bezpečnostních pokynů!). Zkontrolujte, motor neběží. zda je zástrčka řádně zastrčena do zásuvky. Při dostupném napětí svítí zelená kontrolka „On“ elektronické regulace čerpadla.

  • Seite 75: Objednání Náhradních Dílů

    Speciální rady: 1. V případě, že nebudete spokojen s funkcí vašeho zařízení, se nejprve přesvědčete, jestli chybu zavinila nevhodná obsluha, nebo existuje důvod, který se nedá odvodit na porouchání zařízení. 2. V případě, že k nám budete zařízení dopravovat nebo posílat do opravy, rozhodně k němu přiložte následující dokumenty: ...

  • Seite 76: Genel Güvenlik Uyarıları

    Sevgili müşterilerimiz, T.I.P.’ten satın aldığınız yeni cihazınız için sizi tebrik ederiz. Bütün mamullerimizde olduğu gibi bu ürün de en yeni teknik bilgi prensiplerine göre geliştirilmiştir. Cihazın üretimi ve montajı en modern pompa teknik esaslarına göre en güvenilir elektrik ya da elektronik ve mekanik yapı parçalarının kullanımıyla gerçekleştirilmiş...

  • Seite 77: Kullanım Alanları

    2. Kullanım alanları T.I.P. bahçe pompaları sanayi amaçlı veya daimi devir işletimleri için geliştirilmemiş olup ev ve benzeri yerlerdeki kullanımlar için uygundur.T.I.P. bahçe pompaları berrak, temiz veya teknik verilerde belirtilen azami büyüklük kadar sert cisimleri içeren miktardaki kirli suyun taşınması için yüksek verimliliğe sahip, kendinden vakumlu elektrik pompalarıdır.

  • Seite 78: Kurulum

    Paketi mümkün olduğu sürece garanti süresinin sonuna kadar atmayınız. Paket malzemelerini çevreye zarar vermeyecek şekilde imha ediniz. 5. Kurulum Kurulum ile ilgili genel uyarıları 5.1. Bütün kurulum esnasında cihazın elektrik şebekesiyle olan bağlantısı kesik olmalıdır. Pompa oda ısısı 40 °C üzerinde ve 5 °C altında olmayacak şekilde kuru bir yerde konumlandırılmalıdır.

  • Seite 79: Elektrik Bağlantısı

    Pompanın bahçe göletlerinde veya benzer yerlerde kullanılması 5.5. Pompanın bahçe göletlerinde veya benzer yerlerde kullanılmasına, prensip itibariyla ancak herhangi bir kişinin suyla teması olmadığı zaman izin verilmektedir. Bahçe göletlerinde veya benzer yerlerde kullanım için pompanın, nominal kaçak akımı ≤ 30 mA olan bir kaçak akım rölesi (FI-şalteri) üzerinden çalıştırılması...

  • Seite 80: Özel Aksamlı Otomasyon

    Her bir çalıştırma esnasında pompanın güvenli ve sarsılmaz bir şekilde yerleştirilmiş olmasına kesinlikle çok dikkat edilmesi gerekir. Cihaz daima düz bir zemin üzerinde ve dik bir vaziyette konumlandırılmalıdır. Her bir kullanımdan sonra pompayı göz kontrolüne tabi tutunuz. Bu özellikle şebeke bağlantı hattı ve şebeke fişi için geçerlidir.

  • Seite 81: Garanti

    ARIZANIN GİDERİLMESİ ARIZA OLASI NEDENLER 1. Pompa sıvıyı Elektrik yok. Uygun bir cihazla gerilim olup olmadığını taşımıyor, motor kontrol ediniz (güvenlik uyarılarını dikkate çalışmıyor. alınız!). Fişin doğru takılıp takılmadığını kontrol ediniz. Gerilim olması halinde elektronik pompa kumandasına ait yeşil kontrol lambası “On” yanar. Termik motor güvenliği devreye girmiştir.

  • Seite 82: Yedek Parça Siparişi

    Özel uyarılar: 1. Eğer cihazınız artık doğru bir şekilde işlevini yerine getirmiyorsa öncelikle herhangi bir kullanım hatasının veya cihazının arızasına bağlı olmayan başka bir nedenin söz konusu olup olmadığını kontrol ediniz. 2. Şayet arızalı cihazınızı tamir edilmek üzere teslim ederseniz veya gönderirseniz mutlaka aşağıda belirtilen belgeleri de beraberinde bulundurunuz: ...

  • Seite 83: Общи Указания За Безопасност

    Уважаеми Купувачи, Поздравяваме Ви по случай закупуването на ново T.I.P. оборудване! Както всичките наши изделия, и това е приготвено въз основа на най-новите технически познания. Произвеждането и сглобяването на машината също станало въз основа на най-модерната помпена техника, с използуване на най-благонадеждените електрически и електронни части, така е гарантирано високото...

  • Seite 84: Технически Данни

    2. Технически данни Clean Jet 800 Plus + Clean Jet 1000 Plus Clean Jet 1300 Plus Модел + Kit + Kit Напрежение в мрежата / фреквенция 230 V~ / 50 Hz 230 V~ / 50 Hz 230 V~ / 50 Hz Номинална...

  • Seite 85: Размерът На Доставката

    4. Размерът на доставката Към размера на доставката на настоящото изделие принадлежат следните партиди: Една помпа със съединителен кабел, една смукателна тръба, един възвратен клапан, смукателен филтър, едно упътване за употреба. Проверете цялостта на доставените партиди. В зависимост от планираната употреба, може...

  • Seite 86: Електрическо Съединение

    За фиксирано инсталиране по възможност трябва помпата да бъде поставена на удобна, стабилна основна повърхност. За намаляване на трептения препоръчително е да се постави между помпата и основната повърхност някакъв намаляващ трептенията материал, напр. гумен слой. Първо пригответе четири предварително пробити дупки. За...

  • Seite 87: Автоматизация И Специално Оборудване

    Попречвайте непосредственото действие на влага върху помпата (напр. При употреба за имитиране на валеж), и не излагайте помпата на действие на дъжд. Внимавайте, над помпатада да няма капящи свръзки. Не употребявайте помпата във влажно или мокро окръжение. Уверете се, че помпата и електрическите свръзки да бъдат на защищено от наводнение...
  • Seite 88 Ако помпата не е използвана продължително време, тя трябва напълнода се изпразни, като за тази цел се отвори пускателният винт за вода (10). След това изплакнете помпата с чиста вода. Оставете помпата да изсъхне добре, за да предотвратите повреди в резултат от корозия. В...

  • Seite 89: Гаранционен Срок

    10. Гаранционен срок Това оборудване сме произвеждали и проверявали по най-модерните методи. Продавачът дава гаранция за безупречен материал и безгрешено приготвяне според законните предписания на всякогашната държава, в която оборудването е закупено. Срокът на гаранцията започва от деня на покупката според следните...

  • Seite 90: Indicaţii Generale De Siguranţă

    Stimate Cumpărător, Vă felicităm pentru cumpărarea noului dumneavoastră echipament T.I.P.! Aşa cum sunt toate produsele noastre, şi acesta a fost confecţionat pe baza celor mai noi cunoştinţe tehnice existente. Fabricarea şi montarea utilajului a avut loc pe baza celei mai moderne tehnici din domeniul pompelor, utilizând cele mai fiabile componente electrice şi mecanice, astfel încât sunt garantate durata lungă...

  • Seite 91: Domeniu De Aplicare

    2. Domeniu de aplicare Pompele de grădină T.I.P. sunt pompe electrice foarte eficiente, cu autoamorsare, pentru pomparea apei curate, limpezi, sau murdare moderat, ce conţine corpuri solide de dimensiuni mai mici decât mărimea maximă specificată în fişele tehnice. Aceste produse de înaltă calitate, cu performanţele lor impresionante, sunt concepute pentru destinaţii multiple în udare, alimentarea cu apă, evacuarea apei, precum şi transportul apei sub presiune.

  • Seite 92: Instalare

    5. Instalare Instrucţiuni generale de instalare 5.1. În timpul întregului proces de instalare nu este voie ca aparatul să fie racordat la reţeaua de alimentare cu curent. Pompa trebuie instalată într-un loc uscat, unde temperatura camerei să nu depăşească 40 °C sau să...

  • Seite 93: Racordarea Electrică

    La utilizarea pompei pentru bazine de grădină sau alte locuri similare, pompa trebuie echipată cu un întrerupător de siguranţă la curent rezidual (RCD / FI) cu un curent de scurgere nominal ≤ 30 mA (DIN VDE 0100-702 şi 0100- 738). Vă rugăm să vă consultaţi furnizorul de energie electrică cu privire la îndeplinirea acestor condiţii preliminare.

  • Seite 94: Automatizare Cu Accesorii Speciale

    La prima punere în funcţiune, carcasa pompei (8) trebuie aerisită complet. Pentru aceasta, umpleţi complet cu apă carcasa pompei (8), pe la orificiul de umplere (9). Verificaţi să nu existe nici un fel de scurgeri. Închideţi etanş orificiul de umplere. Se recomandă aerisirea suplimentară a conductei de aspiraţie (2) şi umplerea ei cu apă. Pompele electrice din seria T.I.P.

  • Seite 95: Cauză Posibilă

    CAUZĂ POSIBILĂ DERANJAMENT REMEDIERE 1. Pompa nu Lipsă curent. Cu un aparat conform GS se poate verifica vehiculează lichid, dacă există tensiune (respectaţi motorul nu instrucţiunile de siguranţă!). Verificaţi dacă funcţionează ştecherul este cuplat corect. Când existătensiune, lampa de control verde a comenzii electronice a pompei este aprinsă...

  • Seite 96: Procurarea De Piese

    Pe baza garanţiei alte solicitări nu pot exista. Solicitările cumpărătorului privind serviciile garanţiale trebuie susţinute prin prezentarea chitanţei de cumpărare, ca dovadă. Solicitarea serviciilor garanţiale este valabilă numai în ţara în care a fost cumpărat echipamentul. Instrucţiuni speciale: 1. Dacă echipamentul dumneavoastră nu mai funcţionează corect, verificaţi întâi dacă este vorba de o eroare de mânuire, sau există...
  • Seite 97 Poštovani kupci! Srdačne čestitke što ste kupili novi pumpni agregat od T.I.P.! Kao svi naši proizvodi tako je i ovaj razvijen na osnovi najnovijih tehničkih saznanja. Proizvodnja i montaža agregata se vrši na osnovi najnovije tehnike pumpi uz uporabu pouzdanih električnih, elektroničkih i mehaničkih dijelova, tako da je osigurana visoka kvaliteta i dug vijek trajanja vašega novog pumpnog agregata.

  • Seite 98: Područja Uporabe

    2. Područja uporabe Samousisne elektro vrtne pumpe proizvođača T.I.P., za dobavu bistre, čiste ili umjereno zaprljane vode, velike efikasnosti. Krupne čestice prljavštine mogu biti maximalnoi do veličina navedenih u tehničkim podacima. Ove pumpe su proizvod visoke kvalitete i karakteristika, višestruko upotrebljive za: navodnjavanje, odvodnjavanje, dobavu vode, kao i za dobavu vode pod pritiskom.

  • Seite 99: Ugradnja

    5. Ugradnja Opće upute za ugradnju 5.1. Za vrijeme ugradnje, aparat ne smije biti uključen u struju. Pumpa mora biti postavljena na suhom mjestu, u prostoru gdje temperatura ne prelazi 40 °C i ne pada ispod 5 °C. Pumpa i ukupni priključni sistem moraju biti zaštićeni od smrzavanja i utjecaja vremenskih prilika.

  • Seite 100: Elektro Priključak

    Rad pumpe na ovakovim mjestima dopušten je ako je pumpa trajno ugrađena, osigurana od mogućeg preplavljivanja i najmanje 2 metra udaljena od ruba vodene površine. Pumpa mora imati i odgovarajuću, čvrstu zaštitnu ogradu. Sama pumpa mora za podlogu biti učvršćena vijcima na za to određenim mjestima (vidi poglavlje „Instalacija za stalno“).

  • Seite 101: Automatizacija Rada I Posebni Dodatni Pribor

    Pumpu priključite na 230 V izmjeničnu struju. Uključite pumpu pritiskom na prekidač uključeno/isključeno. Kada tekućina poteče jednakomjerno, bez mjehurića zraka, sistem je spreman za uporabu. Za prekid rada opet koristite prekidač uključeno/isključeno. Predviđeni zaporni elementi na tlačnom vodu (slavine, pipe, ventili) sada se mogu ponovo zatvoriti.

  • Seite 102: Jamstvo

    MUGUĆI UZROK SMETNJA OTKLANJANJE 2. Motor radi, ali Kućište pumpe nije ispunjeno vodom. Kućište pumpe napunite tekućinom (vidi - pumpa ne dobavlja puštanje u pogon). tekućinu. Zrak ušao u usisni vod. Provjerite: Propusnost svih spojeva na usisnom vodu. Da li su ulaz usisnog voda i nepovratni ventil uronjeni u vodu.

  • Seite 103: Naručivanje Rezevnih Dijelova

    11. Naručivanje rezevnih dijelova Najbrži, najjednostavniji i najjeftiniji način naručivanja rezervnih dijelova je preko interneta. naša web stranica www.tip-pumpen.de raspolaže s odgovarajućim dućanom rezervnih dijelova, gdje sa malo klikova možete izvršiti narudžbu. Osim toga tamo mi objavljujemo vrijedne informacije i savjete u svezi naših proizvoda i opreme, predstavljamo nove proizvode i trendove na polju pumpne tehnike.

  • Seite 104: Všeobecné Bezpečnostné Pokyny

    Vážený zákazník, Blahoželáme Vám ku kúpe Vášho nového zariadenia T.I.P.! Tak ako všetky naše výrobky, tak aj toto zariadenie sa zakladá na najnovších technických poznatkoch. Tento stroj bol vyrobený a zmontovaný na základe najmodernejších poznatkov čerpadlovej techniky, pri použití najspoľahlivejších elektrických, resp. elektronických súčiastok, čo zaručuje vášmu novému zariadeniu vysokú kvalitu a dlhú...

  • Seite 105: Oblasť Použitia

    2. Oblasť použitia Záhradné čerpadlá T.I.P. sú maximálne účinné, samonasávacie elektrické čerpadlá na čerpanie čírej, čistej alebo mierne znečistenej vody, ktorá obsahuje podiel pevných častíc až do maximálnej veľkosti uvedenej v technických údajoch. Tieto vysoko kvalitné výrobky boli so svojimi veľmi presvedčivými výkonnostnými parametrami vyvinuté na rozmanité...

  • Seite 106: Inštalácia

    Odporúčame ponechať pôvodný obal prístroja minimálne po dobu trvania záruky. Zabezpečte likvidáciu obalových materiálov v súlade predpismi vzťahujúcimi sa na ochranu životného prostredia. 5. Inštalácia Všeobecné pokyny k inštalácii 5.1. Zariadenie nesmie byť počas celej inštalácie pripojené na elektrickú sieť. Čerpadlo musí...

  • Seite 107: Elektrická Prípojka

    Používanie čerpadla v záhradných jazierkach a na podobných miestach 5.5. Čerpadlo možno používať v záhradných jazierkach a na podobných miestach len v prípade ak nehrozí, že by prišla s vodou do kontaktu nejaká osoba. Čerpadlo možno používať v záhradných jazierkach a na podobných miestach len cez prúdový chránič s vybavovacím rozdielovým prúdom ≤...

  • Seite 108: Automatizácia So Špeciálnym Príslušenstvom

    Je absolútne zakázané zasahovať rukami do otvoru čerpadla, keď je zariadenie pripojené na elektrickú sieť. Pri každom uvádzaní do prevádzky musíte veľmi dôsledne dbať na to, aby bolo čerpadlo nainštalované bezpečne a stabilne. Zariadenie osaďte na rovný podklad v stojatej polohe. Pred každým použitím vykonajte vizuálnu kontrolu čerpadla.

  • Seite 109: Záruka

    MOŽNÁ PRÍČINA PORUCHA ODSTRÁNENIE 1. Čerpadlo Bez elektrického prúdu. Zariadením s certifikáciou GS nedopravuje skontrolujeme prítomnosť napätia žiadnu kvapalinu, (dodržiavajte pri tom bezpečnostné motor nebeží. pokyny!). Skontrolujeme, či je zástrčka náležite zastrčená do zásuvky. Pri dostupnom napätí svieti zelená kontrolka „On“...

  • Seite 110: Objednanie Náhradných Dielov

    Ďalšie nároky si na základe záruky nemožno uplatniť. Kupujúci je povinný preukázať nárok na záruku predložením dokladu (pokladničného bloku) potvrdzujúceho nákup. Nárok na záruku je treba si uplatniť v tej krajine, v ktorej bolo zariadenie zakúpené. Mimoriadne pokyny: 1. Ak Vaše zariadenie už nefunguje dobre, potom v prvom rade skontrolujte či nedošlo k chybe v jeho obsluhe, alebo k príčine, ktorá...

  • Seite 111: Splošni Varnostni Ukrepi

    Spoštovani kupec, Čestitamo Vam za nakup nove naprave T.I.P.! Kot vsi naši izdelki, je tudi ta narejen na podlagi najnovejših tehničnih spoznanj. Tudi proizvodnja in montaža naprave temelji na najmodernejši tehniki za črpalke, z uporabo najzanesljivejših električnih, oziroma elektronskih delov, kar temu novemu proizvodu zagotavlja visoko kakovost in dolgo življenjsko dobo. Da boste lahko uživali vse tehnične prednosti naprave, prosimo, pazljivo preučite navodila za uporabo.

  • Seite 112: Področja Uporabe

    2. Področja uporabe Samosesalne električne vrtne črpalke proizvajalca T.I.P. za dobavo bistre, čiste ali zmerno onesnažene vode, velike učinkovitosti. Večji delci nesnage so lahko maksimalno do velikosti, navedenih v tehničnih podatkih. Te črpalke so proizvod visoke kakovosti in lastnosti in večnamenske. Primerne so za: namakanje, odvajanje vode, dobavo vode ter za dobavo vode pod pritiskom.

  • Seite 113: Vgradnja

    Ohranite embalažo po možnosti najmanj do poteka garancije. Poskrbite za ravnanje in odstranjevanje embalaže v skladu s predpisi za varovanje okolja. 5. Vgradnja Splošna navodila za inštaliranje 5.1. Med vgrajevanjem aparat ne sme biti priključen na elektriko. Črpalka mora biti nameščena na suhem mestu in v prostoru, kjer temperatura ni višja od 40 °C in ne nižja od 5 °C.

  • Seite 114: Električni Priključek

    Črpalka se lahko uporablja v manjših vrtnih jezerih in podobnih mestih ≤ 30 m. Uporabiti jo je potrebno preko zaščitnega stikala (FI-rele) za tok napak (DIN VDE 0100-702 és 0100-738). Vgradnjo in izpolnitev tega predpogoja mora preveriti strokovna oseba oziroma elektrikar. Delovanje črpalke je na takih mestih dovoljeno, če je črpalka trajno vgrajena, zavarovana proti eventualnemu poplavljanju in najmanj 2 metra oddaljena od roba površine vode.

  • Seite 115: Avtomatizacija Dela In Poseben Dodatni Pribor

    Pri prvem zagonu morate ohišje črpalke (8) popolnoma odzračiti, zato skozi odprtino za polnjenje (9) napolnite ohišje črpalke (8) do vrha z vodo. Preverite, ali ohišje kje pušča. Zaprite odprtino za polnjenje tako, da zrak ne more ponovno vstopiti. Priporočljivo je, da tudi sesalni vod (2) napolnite z vodo. Električne črpalke iz serije T.I.P. CLEAN JET so samosesalne in jih lahko vključite tako, da z vodo napolnite samo ohišje črpalke.

  • Seite 116: Garancija

    MOŽEN VZROK MOTNJA ODSTRANJEVANJE 2. Motor dela, vendar Ohišje črpalke ni napolnjeno z vodo. Ohišje črpalke napolnite s tekočino (glej - črpalka ne zagon) dobavlja tekočine. Zrak je vstopil v sesalni vod. Preverite: Propustnost vseh spojev na sesalnem vodu. Ali sta vhod sesalnega voda in nepovratni ventil pod vodo.

  • Seite 117: Servis

    12. Servis V primeru garancijskih zahtevkov in motenj pri delovanju proizvoda, se obrnite na prodajno mesto ali pooblaščeni servis. Trenutna navodila za uporabo lahko v obliki datoteke PDF zahtevate po e-pošti pod: service@tip-pumpen.de. Samo za države EU Električne izdelke nikoli ne odlagajte med gospodinjske smeti! Na podlagi Direktive EU št.
  • Seite 118 Дорогой покупатель, дорогая покупательница, Сердечно поздравляем Вас с покупкой Вашего нового аппарата T.I.P.! Как и все наши изделия, этот продукт разработан на основе новейших технических знаний. Изготовление и сборка аппарата производилась на базе самой современной насосной техники и с применением надежных...

  • Seite 119: Область Применения

    Проверьте, не повредился ли аппарат при транспортировке. При выявлении повреждений нужно немедленно,- но не позже, чем через 8 дней со дня покупки - сообщить об этом Вашему продавцу. 2. Область применения Садовые насосы T.I.P. - это очень эффективные самовсасывающие электронасосы для подачи чистой, осветленной...

  • Seite 120: Объём Поставки

    4. Объём поставки Объём поставки данного продукта включает: Один насос с соединительным кабелем, одна всасывающая линия, один возвратный клапан, один всасывающий фильтр, одна инструкция по эксплуатации. Проверьте комплектность объёма поставки. В зависимости от цели применения может потребоваться дополнительное оборудование (см. Глава „Установка“, „Автоматизация с использованием специализированных...

  • Seite 121: Электрическое Подключение

    Стационарная установка 5.4. При стационарной установке нужно следить за тем, чтобы штекер был хорошо доступным и видимым. Для стационарной установки насос следует прикрепить к подходящей стабильной опорной поверхности. Для уменьшения вибрации рекомендуется между насосом и опорной поверхностью проложить антивибрационный материал, например, слой резины. Сначала...

  • Seite 122: Автоматизация Со Специальными Принадлежностями

    Нельзя допускать сухого хода - работы насоса без подачи воды, так как недостаток воды приводит к перегреву насоса. Это может привести к серьезной поломке аппарата. Кроме того, тогда в системе находится слишком горячая воды, так что имеется опасность ожога. При перегреве насоса вытяните сетевой штекер и дайте системе остыть.
  • Seite 123 Регулярное техническое обслуживание и тщательный уход уменьшают опасность возможных нарушений в работе и способствуют продлению срока службы вашего аппарата. Если аппарат длительное время не используется, его нужно полностью опорожнить, открыв выпускной винт (10) для воды. После этого промойте насос чистой водой. Хорошо просушите головку насоса, чтобы предупредить...

  • Seite 124: Гарантии

    10. Гарантии Этот аппарат изготовлен и проверен самыми современными методами. Продавец дает гарантию на безупречный материал и бездефектное изготовление в соответствии с законодательством соответствующей страны, в которой куплен аппарат. Время гарантии начинается со дня покупки на следующих условиях: В течение гарантийного периода бесплатно устраняются все дефекты, связанные с дефектами материала или...
  • Seite 125 Дорогий покупець, дорога покупниця, Сердечно поздоровляємо вас з покупкою Вашого нового апарата T.I.P.! Як і усі наші вироби, цей продукт розроблений на основі новітніх технічних знань. Виготовлення і складання апарата виконувалось на базі найсучасніших досягнень насосної техніки із застосуванням надійних електричних, електронних та механічних деталей, що гарантує високу якість і тривалий термін служби...

  • Seite 126: Області Використання

    Перевірте, чи не пошкодився апарат при транспортуванні. При виявленні пошкоджень потрібно негайно, але не пізніше, ніж через 8 днів від дня покупки, сповістити про це Вашого роздрібного продавця. 2. Області використання Садові насоси T.I.P. - це дуже ефективні самовсмоктувальні електронасоси для подачі прозорої, чистої, чи помірно...

  • Seite 127: Обсяг Поставки

    4. Обсяг поставки Обсяг поставки даного продукту включає: Один насос зі сполучним кабелем, одна усмоктувальна лінія, один зворотний клапан, один усмоктувальний фільтр, одна інструкція для експлуатації. Перевірте комплектність обсягу поставки. Залежно від мети застосування може знадобитися додаткове встаткування (див. Глави «Установка», «Автоматизація з використанням...

  • Seite 128: Електричне Підключення

    Для стаціонарної установки насос варто прикріпити до придатної для цього стабільної опорної поверхні. Для зменшення коливань рекомендується між насосом і опорною поверхнею прокласти антивібраційний матеріал, наприклад, шар гуми. Спочатку просвердлите чотири отвори. Щоб позначити отвори, скористуйтеся опорною плитою (13) в якості...

  • Seite 129: Автоматизація За Допомогою Спеціального Приладдя

    Не допускайте безпосереднього впливу вологи на насос (наприклад, при роботі дощувача). Охороняйте насос від дощу. Стежте за тим, щоб над насосом не було ніяких з'єднань, що капають. Не використовуйте насос у сирому чи вологому приміщенні. Переконайтеся, що насос і електричне штепсельне з'єднання знаходяться в місці, яке не може...

  • Seite 130: Гарантії

    При неполадках у роботі спочатку перевірте, чи немає недоліків обслуговування або іншої причини, не зв'язаної з дефектом в апараті - наприклад, відсутності струму. У нижченаведеному списку зазначені деякі можливі порушення роботи апарата, можливі причини і вказівки для їхнього усунення. Усі зазначені заходи варто приймати тільки тоді, коли насос відключений від мережі. Якщо...

  • Seite 131: Замовлення Запасных Частин

    На швидкозношувані деталі, наприклад, на ходове колесо, контактні ущільнювальні кільця, гарантія не поширюється. Усі деталі виготовляються з великою старанністю і з використанням високоякісних матеріалів і розраховані на великий термін служби. Але зношування залежить від виду використання, інтенсивності експлуатації і періодичності технічного обслуговування. Тому дотримання вказівок по установці і технічному обслуговуванню, що...
  • Seite 132 Σχέδια & Ábrák rysunki Obrázky Resimler Картини Φωτογραφίες Anexe: Dodatak: Príloha: Dodatek: Приложение: Додаток: Desene Slike Obrázky Slike рисунки рисунки Clean Jet 800 Plus + Kit – Clean Jet 1000 Plus + Kit – Clean Jet 1300 Plus + Kit...
  • Seite 134 Funktionsteile / Details Sauganschluss Absperrventil * 13 Grundplatte Ansaugleitung Pumpengehäuse 14 Netzanschlusskabel Rückschlagventil Entlüftungs- und Einfüllschraube 15 Ein- u. Ausschalter Ansaugfilter 10 Ablassöffnung für Wasser 16 Anschlussstück Druckanschluss 11 Druckleitung * Rückschlagventil * 12 Tragegriff HA: Ansaughöhe HI: Abstand zwischen Wasseroberfläche und Eingang der Ansaugleitung (min. 0,3 m) * nicht im Lieferumfang enthalten Functional parts / Details Suction port...
  • Seite 135 Onderdelen / details Zuigaansluiting Afsluitventiel * 13 Grondplaat Aanzuigleiding Pompbehuizing 14 Netsnoer Terugslagventiel Vulopening voor water 15 Aan- /uit - schakelknop Aanzuigfilter 10 Uitlaatopening voor water 16 Aansluitstuk Drukaansluiting 11 Drukleiding * Terugslagventiel * 12 Handvat HA: Aanzuighoogte HI: Afstand tussen wateroppervlak en ingang van de aanzuigleiding (min. 0,3 m) * niet inbegrepen in de leveringsomvang Λειτουργικά...
  • Seite 136 İşlev parçaları / Ayrıntılar Vakum bağlantısı Kilitleme valfı * 13 Ana plaka Vakum iletim hattı 14 Şebeke bağlantı kablosu Pompa gövdesi Çek valfı Su dolumu için giriş açıklığı 15 Açma / kapama şalteri 10 Su tahliyesi için çıkış açıklığı 16 Bağlantı parçası Vakum filtresi Basınç...
  • Seite 137 Deli / Detajli Sesalni priključek 13 Osnovna plošča Zaporni ventil * Ohišje črpalke 14 Priključni kabel Sesalni vod 15 Vključevanje/ izključevanje Nepovratni ventil Odprtina za vlivanje vode 10 Odprtina za izpuščanje vode Sesalni filter 16 Priključek Tlačni priključek 11 Tlačni vod * 12 Ročaj za prenašanje Nepovratni ventil * HA: Višina sesanja...
  • Seite 138 Notizen / notes / note / notas...
  • Seite 139 Notizen / notes / note / notas...
  • Seite 140 T.I.P. Technische Industrie Produkte GmbH Siemensstraße 17 D – 74915 Waibstadt / Germany service@tip-pumpen.de www.tip-pumpen.de...
