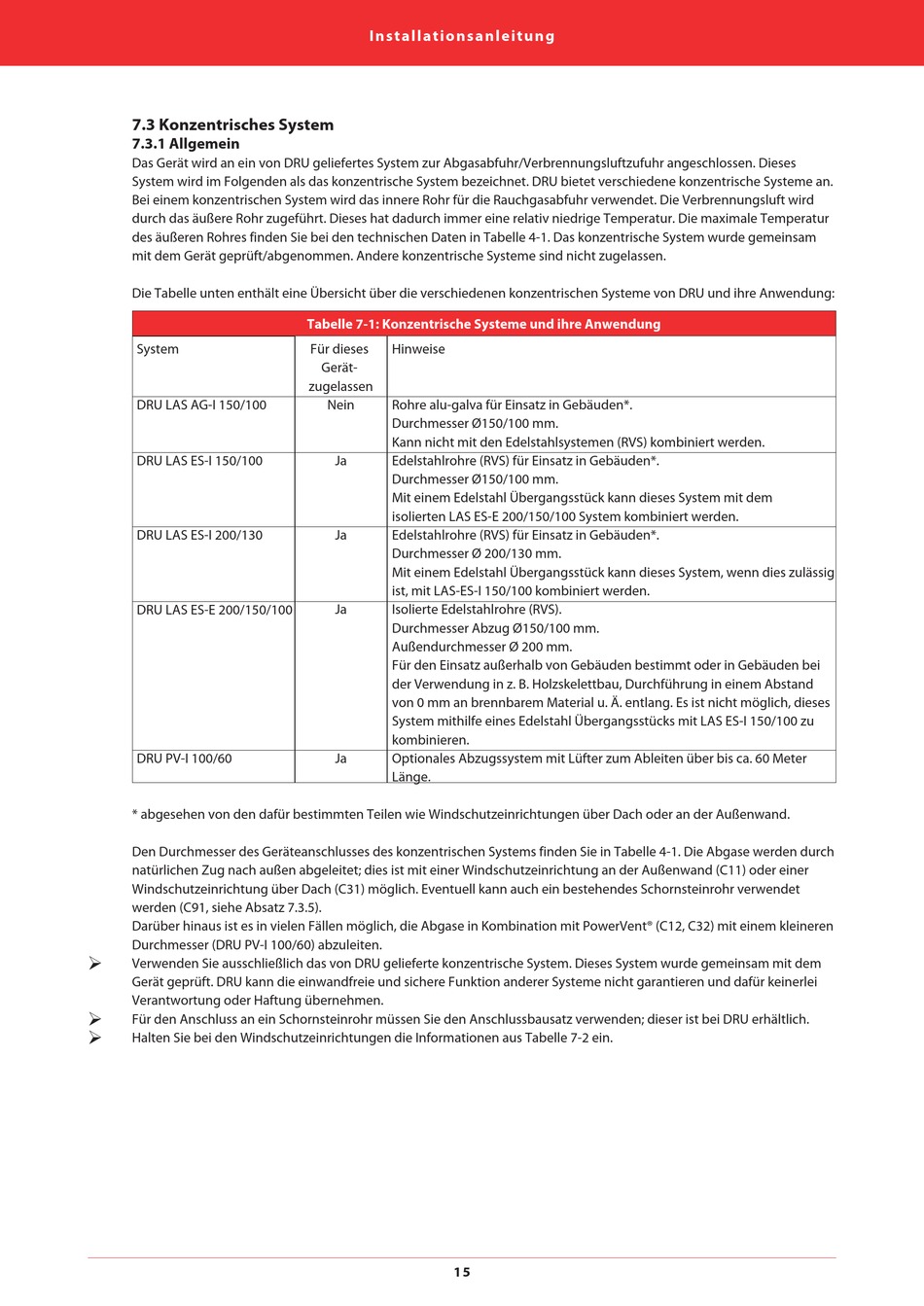

7.3 Konzentrisches System

7.3.1 Allgemein

Das Gerät wird an ein von DRU geliefertes System zur Abgasabfuhr/Verbrennungsluftzufuhr angeschlossen. Dieses
System wird im Folgenden als das konzentrische System bezeichnet. DRU bietet verschiedene konzentrische Systeme an.
Bei einem konzentrischen System wird das innere Rohr für die Rauchgasabfuhr verwendet. Die Verbrennungsluft wird
durch das äußere Rohr zugeführt. Dieses hat dadurch immer eine relativ niedrige Temperatur. Die maximale Temperatur
des äußeren Rohres finden Sie bei den technischen Daten in Tabelle 4-1. Das konzentrische System wurde gemeinsam
mit dem Gerät geprüft/abgenommen. Andere konzentrische Systeme sind nicht zugelassen.
Die Tabelle unten enthält eine Übersicht über die verschiedenen konzentrischen Systeme von DRU und ihre Anwendung:
System
DRU LAS AG-I 150/100
DRU LAS ES-I 150/100
DRU LAS ES-I 200/130
DRU LAS ES-E 200/150/100
DRU PV-I 100/60
* abgesehen von den dafür bestimmten Teilen wie Windschutzeinrichtungen über Dach oder an der Außenwand.
Den Durchmesser des Geräteanschlusses des konzentrischen Systems finden Sie in Tabelle 4-1. Die Abgase werden durch
natürlichen Zug nach außen abgeleitet; dies ist mit einer Windschutzeinrichtung an der Außenwand (C11) oder einer
Windschutzeinrichtung über Dach (C31) möglich. Eventuell kann auch ein bestehendes Schornsteinrohr verwendet
werden (C91, siehe Absatz 7.3.5).
Darüber hinaus ist es in vielen Fällen möglich, die Abgase in Kombination mit PowerVent® (C12, C32) mit einem kleineren
Durchmesser (DRU PV-I 100/60) abzuleiten.
1
Verwenden Sie ausschließlich das von DRU gelieferte konzentrische System. Dieses System wurde gemeinsam mit dem
Gerät geprüft. DRU kann die einwandfreie und sichere Funktion anderer Systeme nicht garantieren und dafür keinerlei
Verantwortung oder Haftung übernehmen.
1
Für den Anschluss an ein Schornsteinrohr müssen Sie den Anschlussbausatz verwenden; dieser ist bei DRU erhältlich.
1
Halten Sie bei den Windschutzeinrichtungen die Informationen aus Tabelle 7-2 ein.
I nst allati on sanl eitung
Tabelle 7-1: Konzentrische Systeme und ihre Anwendung
Für dieses Hinweise
Gerät-
zugelassen
Nein Rohre alu-galva für Einsatz in Gebäuden*.
Durchmesser Ø150/100 mm.
Kann nicht mit den Edelstahlsystemen (RVS) kombiniert werden.
Ja Edelstahlrohre (RVS) für Einsatz in Gebäuden*.
Durchmesser Ø150/100 mm.
Mit einem Edelstahl Übergangsstück kann dieses System mit dem
isolierten LAS ES-E 200/150/100 System kombiniert werden.
Ja Edelstahlrohre (RVS) für Einsatz in Gebäuden*.
Durchmesser Ø 200/130 mm.
Mit einem Edelstahl Übergangsstück kann dieses System, wenn dies zulässig
ist, mit LAS-ES-I 150/100 kombiniert werden.
Ja Isolierte Edelstahlrohre (RVS).
Durchmesser Abzug Ø150/100 mm.
Außendurchmesser Ø 200 mm.
Für den Einsatz außerhalb von Gebäuden bestimmt oder in Gebäuden bei
der Verwendung in z. B. Holzskelettbau, Durchführung in einem Abstand
von 0 mm an brennbarem Material u. Ä. entlang. Es ist nicht möglich, dieses
System mithilfe eines Edelstahl Übergangsstücks mit LAS ES-I 150/100 zu
kombinieren.
Ja Optionales Abzugssystem mit Lüfter zum Ableiten über bis ca. 60 Meter
Länge.
