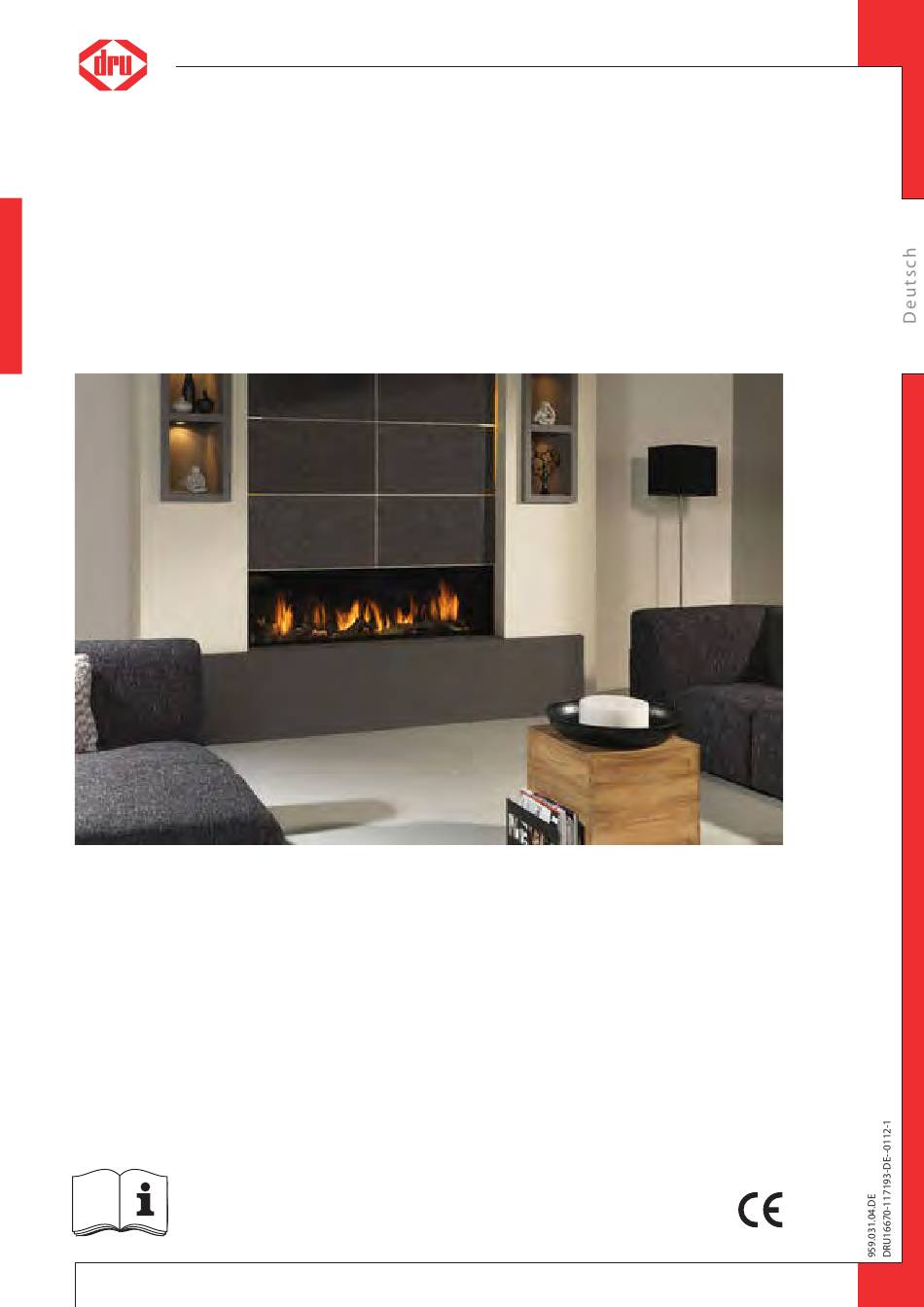

- Seite 1 Metro 150 XT Metro 150 XT Tunnel G20/G25/G31 Installationsanleitung (DE/AT/BE/CH) Dieses Dokument bitte sorgfältig aufbewahren...
-
Seite 2: Inhaltsverzeichnis
IN S T AL L AT IO NS A N L E I T U N G Inhaltsverzeichnis 1. Einleitung 2. CE-Erklärung 3. SICHERHEIT 3.1 Allgemein 3.2 Vorschriften 3.3 Vorsorgemaßnahmen/Sicherheitsanweisungen im Zusammenhang mit der Installation 3.4 Zweites Thermoelement 3.5 Oxy-Pilot 4. -
Seite 3: Einleitung
!Achtung Nach der Übergabe müssen Sie auch die Handbücher an den Benutzer übergeben. 2. CE-Erklärung Hiermit erklären wir, dass das von DRU auf den Markt gebrachte Gasheizgerät durch seinen Entwurf und seine Bauweise die grundlegenden Anforderungen der Gasgeräterichtlinie erfüllt. Produkt: Gasheizgerät... -
Seite 4: Sicherheit
Abgassystem, das mit einer CE-Kennzeichnung versehen ist: Ø Wenn Sie ein Gerät mit einer raumluftunabhängigen Verbrennung installieren: Verwenden Sie ausschließlich die von DRU gelieferten konzentrischen Systeme; Ø Wenn Sie ein frei stehendes Gerät installieren: Stellen Sie das Gerät mindestens in der angegebenen Entfernung von der Rückwand auf, siehe die Angaben weiter hinten im Text;... -
Seite 5: Zweites Thermoelement
I NS T AL L AT I ON S AN L E I T U N G 3.4 Zweites Thermoelement (wenn zutreffend, siehe Anlage 2, Tabelle 2) Das zu installierende Gerät kann mit 2 Thermoelementen ausgeführt sein. Thermoelement 1 befindet sich immer beim Zündbrenner, Thermoelement 2 befindet sich immer an einer anderen Stelle über dem Hauptbrenner. -
Seite 6: Gasanschluss
IN S T AL L AT IO NS A N L E I T U N G 5.2 Gasanschluss In der Gasleitung muss konform den geltenden Vorschriften ein Gashahn montiert werden. Sorgen Sie dafür, dass sich kein Schmutz in den Gasleitungen und Anschlüssen befindet. !Achtung Für den Gasanschluss gelten die folgenden Anforderungen: Die Gasleitung muss so dimensioniert werden, dass kein Druckverlust auftreten kann;... -
Seite 7: Montage Des Kaminumbaus (Wenn Zutreffend)
Schutz von Gasregelblock und Leitungen vor Zement und Kalk. !Tipp Bringen Sie die Lüftungsöffnungen vorzugsweise an beiden Seiten des Kaminumbaus an. Dazu können Sie DRU-Lüftungselemente verwenden. Überprüfen Sie Folgendes, bevor Sie den Kaminumbau ganz verschließen: • Ist die Abgasabfuhr/das konzentrische System auf die richtige Weise angebracht. -
Seite 8: Montage Der Bedienungsluke (Wenn Zutreffend)
!Achtung In die Bedienungsluke werden mehrere Komponenten eingebaut, z. B. das Geräteschild, der Gasregelblock, der zur Fernbedienung gehörende Empfänger und, wenn zutreffend, das Bedienpult des DRU Maxvent-Systems® oder die zum DRU Powervent-System® gehörenden Komponenten. Gehen Sie beim Montieren der Bedienungsluke wie folgt vor; siehe Anlage 3, Abb. 3 für weitere Einzelheiten: Ø... -
Seite 9: Anschließen Der Abgasabfuhr
Ausschließlich das von DRU gelieferte konzentrische System verwenden. Dieses System wurde gemeinsam !Achtung mit dem Gerät geprüft. DRU kann die einwandfreie und sichere Funktion anderer Systeme nicht garantieren und dafür keinerlei Verantwortung oder Haftung übernehmen; Zum Anschluss an ein bestehendes Schornsteinrohr ausschließlich den von DRU gelieferten Anschlussbausatz verwenden. -
Seite 10: Aufbau Des Konzentrischen Systems
IN S T AL L AT IO NS A N L E I T U N G 5.8.2 Aufbau des konzentrischen Systems Je nach dem Aufbau des konzentrischen Systems muss das Gerät eventuell noch mit einem Drosselschieber oder einer Lufteinlassführung justiert werden. In den Tabellen 4 und 6 finden Sie Angaben zur richtigen Einstellung und in Absatz 5.9, Justierung des Geräts, finden Sie Informationen zur Vorgehensweise. -
Seite 11: Anschluss An Ein Bestehendes Schornsteinrohr
Abfuhr der Abgase. Der Raum rund um dieses Rohr wird für die Verbrennungsluftzufuhr verwendet. Beim Anschluss an ein bestehendes Schornsteinrohr gelten die folgenden Voraussetzungen: Nur zulässig unter Verwendung des speziellen DRU-Anschluss-Sets für den Schornstein. Die Installationsanleitung wird mitgeliefert; Der Innendurchmesser muss mindestens 150 x 150 mm betragen Die vertikale Länge beträgt maximal 12 Meter... -
Seite 12: Zusätzliche Spezifische Anweisungen
IN S T AL L AT IO NS A N L E I T U N G 5.9 Zusätzliche spezifische Anweisungen Ø Das Gerät mithilfe der Wandbügel (B) sowie der mitgelieferten Keilbolzen an der Wand befestigen (siehe Anlage 3, Abb. 1). 5.10 Scheiben Vermeiden Sie Beschädigungen beim Aus- und Einbauen der Scheiben;... -
Seite 13: Justierung Des Geräts
I NS T AL L AT I ON S AN L E I T U N G 5.11 Justierung des Geräts Das Gerät muss so eingestellt werden, dass es in Kombination mit dem verwendeten Abfuhrsystem gut funktioniert. Dazu wird eventuell ein Drosselschieber eingebaut und/oder die Lufteinlassführung ausgebaut. Die Bedingungen für die Anwendung mit der Windschutzeinrichtung an der Außenwand und der Windschutzeinrichtung über Dach finden Sie in Anlage 2, in den Tabellen 4, 5 und 6. -
Seite 14: Einsetzen Des Holzblock-/Kiesel-Sets
IN S T AL L AT IO NS A N L E I T U N G 5.12 Einsetzen des Holzblock-/Kiesel-Sets Das Gerät wird mit einem Holzblock-Set oder einem Kiesel-Set geliefert. Das Vermiculit, mit dem der Brennerbehälter gefüllt wird, ist beim Holzblock-Set schwarz und beim Kiesel-Set naturellfarbig. -
Seite 15: Drahtlose Fernbedienung
Setzen Sie den Empfänger in den dafür vorgesehenen Halter unter dem Gerät oder in der Bedienungsluke ein (siehe Anlage 3, Abb. 39). Wenn Sie einen Adapter verwenden möchten, garantiert nur ein von DRU gelieferter Adapter die einwandfreie Funktion des Empfängers. -
Seite 16: Einstellen Des Kommunikationscodes
IN S T AL L AT IO NS A N L E I T U N G 6.2 Einstellen des Kommunikationscodes Kleine Flamme Vor der Inbetriebnahme des Geräts muss ein Kommunikationscode zwischen der Große Flamme Fernbedienung und dem Empfänger eingestellt werden. Wenn der Empfänger oder die Fernbedienung ausgetauscht wird, muss ein neuer Code eingestellt werden. -
Seite 17: Hauptbrenner
I NS T AL L AT I ON S AN L E I T U N G Ø Zünden Sie nach dem Zünden der Zündflamme während des Zündvorgangs den Hauptbrenner; Ø Überprüfen Sie, ob der Hauptbrenner weiter brennt; Ø Wenn der Hauptbrenner nicht weiter brennt: Wiederholen Sie den Zündvorgang, bis der Hauptbrenner weiter brennt;... -
Seite 18: Wartung
IN S T AL L AT IO NS A N L E I T U N G 8. Wartung Das Gerät muss einmal pro Jahr von einem fachkundigen Installateur auf dem Gebiet von Gasheizungen kontrolliert, gereinigt und eventuell repariert werden. Auf jeden Fall muss die reibungslose und sichere Funktion des Geräts überprüft werden. -
Seite 19: Übergabe
I NS T AL L AT I ON S AN L E I T U N G Übergabe Sie müssen den Benutzer mit dem Gerät vertraut machen. Sie müssen ihn/sie unter anderem über die Inbetriebnahme, die Sicherheitsmaßnahmen, die Funktion der Fernbedienung und die jährliche Wartung informieren (siehe die Bedienungsanleitung). -
Seite 20: Anlage 1 Störungsdiagnose
I N ST AL L A TI O N S A N L E I TU N G Anlage 1 Störungsdiagnose Schema zur Störungssuche bei Gasheizungen mit elektronischer Zündung: Zündung und Flammenbild Start 2.10 Zündet der Hauptbrenner 2.06 Zündflamme kann gleichmäßig und schnell über 2.01 Geht die Zündflamme an? 2.08 Zündet der Hauptbrenner... - Seite 21 Außenwand/über Dach oder fehlt bei einem Teil des Element innerhalb von ca. 18 verwendet, von der Marke Brenners Sek. (nachdem der Servomotor 'DRU' zu laufen beginnt) erwärmen. Windschutzeinrichtung an der Positionierung der Holzblöcke Wenn nein, Folgendes Außenwand/über Dach oder Kiesel kontrollieren: mündet in den...
- Seite 22 I N ST AL L A TI O N S A N L E I TU N G Schema zur Störungssuche bei Gasheizungen mit elektronischer Zündung: Startzyklus Start 1.05 Kurze Pieptöne in Abständen von jeweils einer Sekunde, gefolgt 1.03 Ein langer Piepton mit einer 1.01 Piept der Empfänger? durch das klickende Geräusch des Dauer von 5 Sek., (möglicherweise...
- Seite 23 I NS T AL L AT I ON S AN L E I T U N G Anlage 2 Tabelle 1: Im Lieferumfang enthaltene Teile Teil Anzahl Holzblock-Set/ Kiesel-Set Bedienungsluke Bedienungsanleitung für die Bedienungsluke Installationsanleitung Bedienungsanleitung Zierleiste links Zierleiste rechts Zierleiste unten Schablone für den Drosselschieber Drosselschieber...
- Seite 24 I N ST AL L A TI O N S A N L E I TU N G Tabelle 2: Technische Daten Produktname Metro 150 XT + Tunnel Gerätetyp Einbau Verbrennung Raumluftunabhängige Verbrennung Zu- und Abfuhrsystem Konzentrisch 200/130 Ausführung des Flammenschutzes Zündflamme mit Thermoelement 2.
- Seite 25 I NS T AL L AT I ON S AN L E I T U N G Tabelle 3: Vordruck bei Verwendung von G31 mbar Land NL / DK / FI / NO / SE / HU / BA / GR FR / BE / IT / PT / ES / GB / IE Zulässigkeit/Bedingungen für das konzentrische System mit Windschutzeinrichtung an der Außenwand Tabelle 4: Bedingungen für die Justierung des Geräts...
- Seite 26 I N ST AL L A TI O N S A N L E I TU N G Zulässigkeit und Bedingungen für das konzentrische System mit Windschutzeinrichtung über Dach Tabelle 5: Festlegen der Zulässigkeit des konzentrischen Systems G20/G25/G31 Gesamte horizontale Gesamte vertikale und/oder schräge Rohrlänge in Metern Rohrlänge in Metern keine Bögen...
-
Seite 27: Anlage 3 Abbildungen
I NS T AL L AT I ON S AN L E I T U N G Anlage 3 Abbildungen 1504 1504 1686 1686 1500 1500 38C-1499/1 38C-1509/0 Metro 150 XT Metro 150 XT Tunnel min. 15 max. 100 min. 400 Metro 150 min. 435 Metro 150 Tunnel Tot. min. 200 cm²... - Seite 28 IN S T AL L AT IO NS A N L E I T U N G 38c-1078...
- Seite 29 I NS T AL L AT I ON S AN L E I T U N G...
- Seite 30 I N ST AL L A TI O N S A N L E I TU N G 38c-1511 38C-1692 38C-1662/0 38P-0167...
- Seite 31 I NS T AL L AT I ON S AN L E I T U N G 38p-0022 38p-0023 3 8 P - 0 1 1 3 38P-0169...
- Seite 32 I N ST AL L A TI O N S A N L E I TU N G 38P-0168...
- Seite 33 I NS T AL L AT I ON S AN L E I T U N G...
- Seite 34 I N ST AL L A TI O N S A N L E I TU N G 38c-1657 /0 38P-0175 38P-0176...
- Seite 35 I NS T AL L AT I ON S AN L E I T U N G 38p-0180 38p-0181 38p-0179 SECTION A-A SCALE 1 : 20 38p-0182 38C-1663/0...
