REMKO Serie VRS E

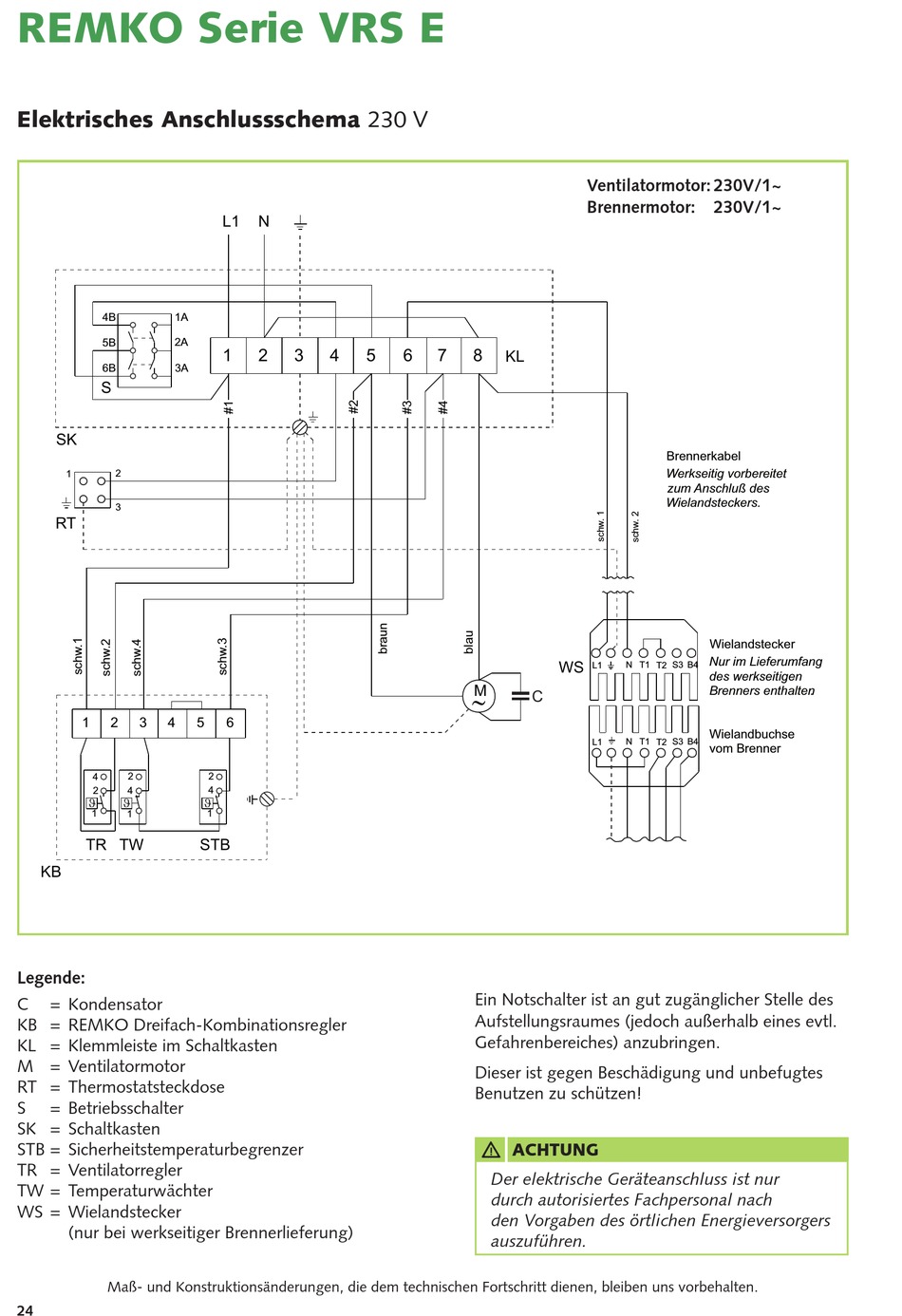

Elektrisches Anschlussschema 230 V
4B
1A
2A
5B
6B
3A
S
SK
1
2
3
RT
1
2
3
4
2
4
2
4
J
J
1
1
TR TW
KB
Legende:
C
= Kondensator
KB = REMKO Dreifach-Kombinationsregler
KL = Klemmleiste im Schaltkasten
M = Ventilatormotor
RT = Thermostatsteckdose
S
= Betriebsschalter
SK = Schaltkasten
STB = Sicherheitstemperaturbegrenzer
TR = Ventilatorregler
TW = Temperaturwächter
WS = Wielandstecker
(nur bei werkseitiger Brennerlieferung)
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
24
L1
N
1
2
3
4
5
5
6
2
4
J
1
STB
6
7
8
KL
WS
M
C
Ein Notschalter ist an gut zugänglicher Stelle des
Aufstellungsraumes (jedoch außerhalb eines evtl.
Gefahrenbereiches) anzubringen.
Dieser ist gegen Beschädigung und unbefugtes
Benutzen zu schützen!
ACHTUNG
Der elektrische Geräteanschluss ist nur
durch autorisiertes Fachpersonal nach
den Vorgaben des örtlichen Energieversorgers
auszuführen.
Ventilatormotor: 230V/1~
Brennermotor:
230V/1~
Brennerkabel
Werkseitig vorbereitet
zum Anschluß des
Wielandsteckers.
Wielandstecker
Nur im Lieferumfang
N T1 T2 S3 B4
L1
des werkseitigen
Brenners enthalten .
Wielandbuchse
N T1 T2 S3 B4
L1
vom Brenner
