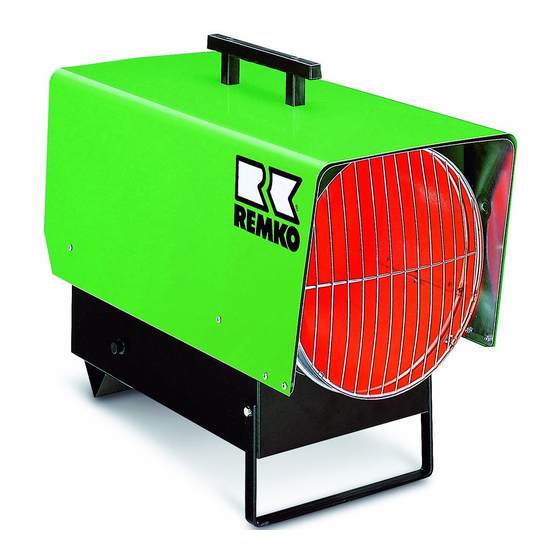

REMKO PGM 30 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für PGM 30:
- Bedienungsanleitung (20 Seiten) ,
- Bedienungs- und installationsanleitung (24 Seiten)
Verwandte Anleitungen für REMKO PGM 30
Inhaltszusammenfassung für REMKO PGM 30
- Seite 1 REMKO PGM Propangas-Heizautomaten Bedienung · Technik · Ersatzteile Ausgabe D – D05...
-
Seite 3: Inhaltsverzeichnis
Gasanschluss Inbetriebnahme Außerbetriebnahme Pflege und Wartung Störungsbeseitigung Bestimmungsgemäße Verwendung Kundendienst und Gewährleistung Umweltschutz und Recycling Gerätedarstellung PGM 30 Ersatzteilliste PGM 30 Gerätedarstellung PGM 60 Ersatzteilliste PGM 60 Wartungsprotokoll Technische Daten Elektrisches Anschlussschema Vor Inbetriebnahme / Verwendung der Geräte ist diese Originalbetriebsanleitung sorgfältig zu lesen! -
Seite 4: Sicherheitshinweise
REMKO PGM Sicherheitshinweise Gerätebeschreibung Die Geräte sind transportable mit Beim Einsatz der Geräte sind grundsätzlich immer die jeweiligen ört- Flüssiggas direkt befeuerte Warm- lichen Bau– und Brandschutzvorschriften sowie die Vorschriften der lufterzeuger (WLE) ohne Wärme- Berufsgenossenschaften zu beachten. tauscher. Die Geräte wurden vor ihrer Aus- ■ D ie Geräte dürfen in Räumen Die Geräte arbeiten ohne Abgas- lieferung umfangreichen Material-, nur dann aufgestellt und betrie- anschluss und sind ausschließlich Funktions- und Qualitätsprüfungen ben werden, wenn dem Gerät für den gewerblichen Einsatz... -
Seite 5: Überwachung Der Geräte
Aufstellvorschriften Funktionsablauf Überwachung der Geräte Für den Einsatz der Geräte gelten grundsätzlich die Sicherheitsrichtli- Nach Einschalten der Geräte wird Durch die Sicherheitseinrichtun g en nien der Berufsgenossenschaften, der Zuluftventilator in Betrieb der Geräte werden alle Funktionen die jeweiligen Landesbauordnun- gesetzt und das elektrische Mag- sicher überwacht. gen sowie die Verordnungen der netventil geöffnet. Bei Unregelmäßigkeiten oder Feuerstätten. Die Gaszufuhr zum Brenner bleibt Erlöschen der Flamme werden die Zum Beispiel für Deutschland: jedoch noch geschlossen. Geräte ab g eschaltet und verriegelt. ■ F euerungsanlagenverordnung Erst durch Betätigen des Druck- (FeuVo) der einzelnen Bundes- stiftes der Zündsicherung wird länder die Gaszufuhr zum Gasbrenner Sicherheits- ■ U nfallverhütungsvorschrift freigegeben. -
Seite 6: Gasanschluss
REMKO PGM Gasanschluss Der Gasanschluss / Gerätebetrieb ■ D ie Zufuhr der zur einwandfrei- ■ D ie Verwendung längerer darf nur unter Zugrundelegung der en Verbrennung notwendigen Schlauchleitungen ist zulässig, Unfallverhütungsvorschrift BGV Frischluft muss sichergestellt wenn: D34, sowie der jeweiligen örtlichen werden. Sinnvoll ist die Frisch- - b esondere betriebsbedingte Bau- und Brandschutzvorschriften luftzufuhr durch Fenster und Gründe vorliegen erfolgen. Türen oder durch ausreichend - z usätzlich entsprechende Sicher- groß dimensionierte Öffnungen heitsmaßnahmen eingehalten Die Geräte werden mit Flüssiggas in der Außenwand sicherzustel- und die Schlauchlängen so kurz nach DIN 51622 betrieben. -
Seite 7: Anschluss Der Gasversorgung
Anschluss der Gasversorgung Montagehinweis Vereiste Gasfl aschen 1. Druckregler an Durch nicht ausreichend dimen- Bei der Montage bzw. Demontage die Gasfl asche sionierte Gasversorgungsanlagen des Gasschlauches muss, unter bzw. Gasversor- besteht die Gefahr der Vereisung Beachtung des Linksgewindes, mit gungsanlage der Druckgasbehälter. einem Gabelschlüssel SW 17, am anschließen. Durch das Absinken des Gasdru- Gasanschlussnippel des Gerätes gegengehalten werden. ckes ist eine ordnungsgemäße Linksgewinde beachten! Dieses Vorgehen trifft ebenfalls Gasversorgung der Geräte nicht für den Druckregler, die Schlauch- mehr gewährleistet. 2. F laschenventil(e) bruchsicherung und alle weiteren bzw. Absperr- Gaskomponenten zu. Kristalliner Reifansatzes an der ventil der Ver- (den) Gasfl asche(n) darf nicht... -
Seite 8: Inbetriebnahme
REMKO PGM Inbetriebnahme tankgasanlagen Die Geräte sind vor der Inbetrieb- Verbinden der Geräte mit der nahme auf augenfällige Mängel an Stromversorgung Beim Anschluss der Geräte an den Bedienungs- und Sicherheits- Tankgasanlagen ist in Abhängigkeit einrichtungen sowie auf ordnungs- 1. B etriebsschalter in von der Rohrleitungslänge auf eine gemäße Aufstellung und korrekten Stellung „0” (Aus) ausreichende Rohrdimensionierung elektrischen-/ und Gasanschluss zu schalten. zu achten. überprüfen. Eine ausreichende Gaszufuhr zur Verbrauchsanlage kann durch die Mit der Bedienung und Überwa- 2. N etzstecker des Gerätes mit Verwendung eines Verdampfers chung der Geräte ist eine Person einer ordnungsge- sichergestellt werden. zu beauftragen, die über den mäß installierten... -
Seite 9: Einstellung Und Regulierung Der Heizleistung
heizbetrieb Einstellung und Regulierung Lüften der heizleistung 1. B etriebsschalter in In dieser Betriebsart läuft der Zu- Stellung „I” schalten. D ie gewünschte bzw. benötigte luftventilator im Dauerbetrieb. Der Zuluftventilator Heizleistung kann stufenlos an Die Geräte können zur Luftum- läuft an. der „Power-Regulation” einge- wälzung oder Lüftungszwecken stellt werden. genutzt werden. AchtunG Linksdrehung: 1. A bsperventil(e) der Gasversor- größere Heizleistung Vor Ausführung des Zündvor- gungsanlage schließen und die gang ist unbedingt die korrekte Gasfl amme ausbrennen lassen. -
Seite 10: Außerbetriebnahme
REMKO PGM Außerbetriebnahme Pfl ege und wartung 1. A bsperventil(e) der Gasversor- ■ A nsaug- und Ausblasgitter hInwEIS gungsanlage schließen und die regelmäßig auf Verschmutzung Die regelmäßige Pfl ege und Gasfl amme ausbrennen lassen. kontrollieren Wartung, spätestens nach je- der Heizperiode ist die Grund- ■ S chläuche und Dichtungen voraussetzung für eine lange regelmäßig auf Beschädigungen... -
Seite 11: Ausbau Und Reinigung Des Gasbrenners
Ausbau und Reinigung des 10. D en Gasbrenner sorgfältig mit Gasbrenner Gasbrenners einer geeigneten Bürste und evtl. Pressluft reinigen. 1. G aszufuhr zum Gerät schließen und den Netzstecker aus der 11. G asdüse bei Bedarf reinigen. Netzsteckdose ziehen. Keine scharfkantigen Gegen- stände verwenden! 2. A usblasschutzgitter, Außen- mantel und Inspektionsdeckel 12. A blagerungen bzw. Ver- demontieren. schmutzungen im Gerätesockel sorgfältig entfernen. 3. K lemmschraube 6 der Düsen- halterung lösen. -
Seite 12: Störungsbeseitigung
REMKO PGM Störungsbeseitigung Störungen: Ursache: Das Gerät läuft nicht an. 1 – 2 – 3 – 4 – 7 Das Gerät schaltet während des Betriebs aus. 2 – 4 – 7 – 12 – 13 Der Ventilator läuft, aber die Gaszufuhr ist gesperrt, bzw. es 4 – 5 – 8 – 9 – 12 erfolgt keine Flammenbildung. Die Flamme erlischt nach Loslassen des Druckstiftes 8 – 10 – 11 der Zündsicherung. Die Gaszufuhr wird unterbrochen, 4 – 6 – 7 –10 – 11 – 12 – 13 bzw. die Flamme erlischt. Das Gerät verbraucht zuviel Brennstoff. 12 – 15 Das Gerät kann nicht ausgeschaltet werden. 3 – 14 Die Heizleistung fällt bei Dauerbetrieb ab . Ursache: Abhilfe: 1. Das Gerät hat keinen elektrischen Anschluss. Den Stecker mit einer entsprechender Steckdose verbinden (230V/50Hz). Den Stecker, falls defekt auswechseln. 2. Der Ventilatormotor ist überlastet oder der Motor, Ventilatorflügel und Mitnehmerkupplung kontrollieren. Zuluftventilator läuft unregelmäßig bzw. ist blockiert. 3. Der Betriebsschalter ist defekt. Den Betriebsschalter auswechseln. 4. Kein Gasdruck. Kontrollieren, ob die Gasversorgung zum Gerät vorhanden ist. Den Inhalt der Gasflaschen kontrollieren. Den Gasschlauch auf Beschädigungen überprüfen. Die Schlauchbruchsicherung entriegeln bzw. austauschen. 5. Es bildet sich kein Zündfunke. Die Zündelektrode gemäß Angabe einstellen. -
Seite 13: Bestimmungsgemäße Verwendung
Das vervielfältigen, auch nur auszugsweise, oder die Zweck- Bringen Sie das Altgerät daher nur entfremdete Verwendung zu einem autorisierten Wieder- dieser Dokumentation ist ohne verwertungsbetrieb oder zu einer schriftliche Genehmigung der entsprechenden Sammelstelle. REMKO GmbH & Co. KG nicht zulässig. -
Seite 14: Gerätedarstellung Pgm 30
REMKO PGM Gerätedarstellung PGM 30 Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 15: Ersatzteilliste Pgm
Ersatzteilliste nr. Bezeichnung EDV-nr. 1 Transportgriff 1101142 2 Außenmantel PGM 30 1101405 2a Außenmantel PGM 30 E 1101477 3 Brennkammer 1101384 4 Abschlussblende vorne 1101479 5 Ausblasschutzgitter 1101383 6 Sicherheitstemperaturbegrenzer 1101197 7 Inspektionsdeckel 1101385 8 Klemmleiste 6er 1101366 9 Thermoelement 1101164 10 Zündkabel 1101283 11 Zündelektrode 1101180 12 AG-Winkelverschraubung 1101316 13 Gasdüse 1101159... -
Seite 16: Gerätedarstellung Pgm 60
REMKO PGM Gerätedarstellung PGM 60 Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 17: Ersatzteilliste Pgm
Ersatzteilliste nr. Bezeichnung EDV-nr. 1 Transportgriff 1101142 2 Außenmantel PGM 60 1101420 2a Außenmantel PGM 60 E 1101461 3 Isolation 1101421 4 Brennkammer 1101422 5 Gasbrenner 1101423 6 Ausblasschutzgitter 1101424 7 Gasdüse 1101426 8 Gaszuführungsrohr Z/D 1101458 9 AG-Winkelverschraubung 1101316 10 Zündelektrode 1101280 11 Zündkabel 1101283 12 Thermoelement 1101164 13 Stütze, vorne 1101427... -
Seite 18: Wartungsprotokoll
REMKO PGM ✍ wartungsprotokoll Gerätetyp: ........Gerätenummer: ........10 11 12 13 14 15 16 17 18 19 20 Gerät gereinigt – Außen – Gerät gereinigt – Innen – Ventilatorflügel gereinigt Brennkammer gereinigt Gasbrenner gereinigt Zündelektrode justiert Gasschlauch auf Beschädig. geprüft Gasführende Teile auf Dichtigkeit gepr. Sicherheitseinrichtungen geprüft Schutzvorrichtungen geprüft Gerät auf Beschädigungen geprüft Ale Befestigungsschrauben geprüft Elektrische Sicherheitsüberprüfung Probelauf Bemerkungen: ....................................................................................................1. Datum: ....2. Datum: ....3. Datum: .... -
Seite 19: Technische Daten
Daten Baureihe PGM 30 PGM 60 Nennwärmebelastung max. Heizleistung, regelbar 10 bis 26 25 bis 55 Luftleistung 1450 Brennstoff / Gasart Flüssiggas Kat I 3B/P Geräte-Anschlussdruck Geräte-Anschlusswert kg/h 0,78 - 2,0 1,95 - 4,27 Spannungsversorgung V/Hz 230/1~/50 230/1~/50 Leistungsaufnahme max. Elek. Stromaufnahme 0,95 max. Absicherung (bauseits) Schutzart Schalldruckpegel L 1m dB (A) 56 - 69 62 - 72 Abmessungen: Länge Breite Höhe Gewicht (ohne Zubehör) -
Seite 20: Klima- Und Wärmetechnik
-Mitarbeiter im Außen d ienst sind REMKO mehr als nur Verkäufer: vor allem müs- sen sie für unsere Kunden Berater in der Klima- und Wärmetechnik sein. Der Kundendienst Unsere Geräte arbeiten präzise und zuverlässig. Sollte dennoch einmal eine Störung auftreten, so ist der REMKO Kundendienst schnell zur Stelle. Unser umfangreiches Netz erfahrener Fach- händler garantiert Ihnen stets einen schnellen und zuverlässigen Service. REMKO GmbH & Co. KG Klima- und Wärmetechnik Im Seelenkamp 12 D-32791 Lage Postfach 1827 D-32777 Lage Telefon +49 52 32 6 06-0 Telefax +49 52 32 6 06-2 60 E-mail info@remko.de Internet www.remko.de...
