REMKO PGM 30 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für PGM 30:
- Bedienungsanleitung (20 Seiten) ,
- Bedienungs- und installationsanleitung (24 Seiten)
Verwandte Anleitungen für REMKO PGM 30
Inhaltszusammenfassung für REMKO PGM 30

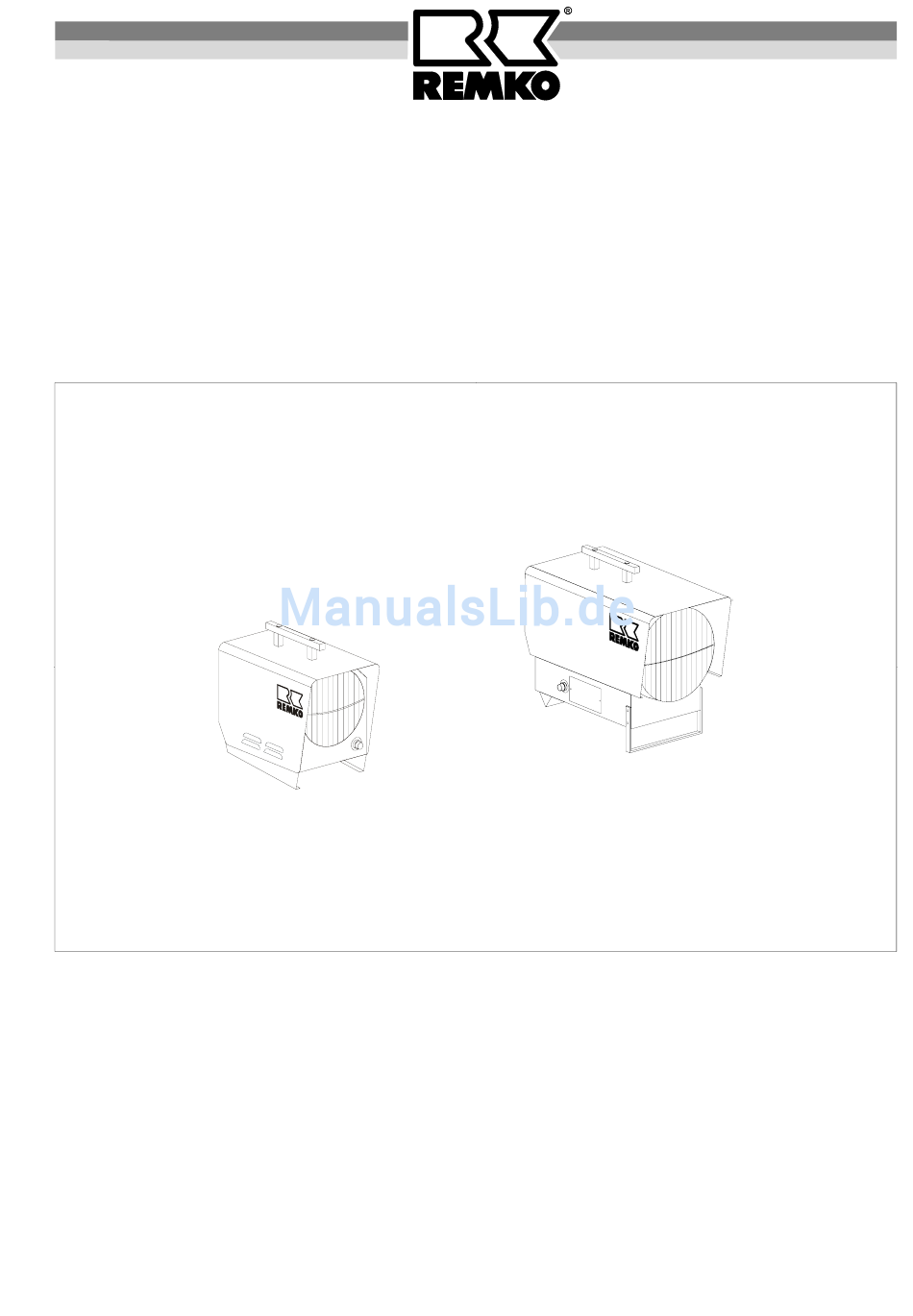

- Seite 1 REMKO PGM 30 / 30 E REMKO PGM 60 / 60 E Propangas-Heizautomaten Bedienung Technik Ersatzteile REMKO – alles bärenstark. Ausgabe D – R02...
-
Seite 3: Inhaltsverzeichnis
Vor Inbetriebnahme / Verwendung des Gerätes ist diese Anleitung sorgfältig zu lesen! Bei nicht bestimmungsgemäßer Verwendung, Aufstellung, Wartung etc. oder eigenmächtigen Änderungen an der werkseitig gelieferten Geräte- ausführung erlischt jeglicher Gewährleistungsanspruch. Änderungen vorbehalten! Ortsveränderliche Propangas-Heizautomaten REMKO PGM 30 / 30 E REMKO PGM 60 / 60 E Inhalt Inhalt Seite Seite... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Gerätebeschreibung Beim Einsatz des Gerätes sind grundsätzlich immer die Das Gerät ist ein transportabler, flüsiggasbefeuerter jeweiligen örtlichen Bau- und Brandschutzvorschriften Warmlufterzeuger (WLE) ohne Wärmetauscher mit ei- sowie die Vorschriften der Berufsgenossenschaft zu be- nem Ventilator zur Förderung der Warmluft. achten. -
Seite 5: Einsatz Von Flüssiggas
Einsatz von Flüssiggas (7) In Treppenräumen, engen Höfen sowie Durchgän- Auszug aus der Unfallverhütungsvorschrift (UVV) VBG gen und Durchfahrten oder in deren unmittelbarer 21 vom 1. Oktober 1993 für die Verwendung von Flüs- Nähe dürfen Druckgasbehälter nur aufgestellt siggas. werden, wenn dies zur Ausführung von Arbeiten dort vorübergehend notwendig ist und besondere §... - Seite 6 § 7 Anschluß von Verbrauchsanlagen an Versor- (9) Schlauchleitungen müssen so angeschlossen wer- gungsanlagen den, daß die Schlauchverbindungen nicht unzulässig mechanisch belastet werden. Soweit hierzu beson- (1) Der Unternehmer hat dafür zu sorgen, daß Ver- dere Einrichtungen erforderlich sind, hat der Unter- brauchsanlagen nur an Versorgungsanlagen ange- nehmer diese zur Verfügung zu stellen.
- Seite 7 § 12 Oberflächentemperaturen Der Unternehmer hat dafür zu sorgen, daß heiße (4) Während des Betriebes der Verbraucheinrichtungen Oberflächen, die nicht unmittelbar für den Arbeitsvor- müssen Lüftungsöffnungen offengehalten werden. gang erforderlich sind und im Arbeits- und Verkehrsbe- (6) Der Unternehmer hat dafür zu sorgen, daß reich liegen, gegen zufälliges Berühren so gesichert Verbrauchseinrichtungen, die nicht an Abgasanla- werden, daß...
- Seite 8 Eine für die Verbrennung ausreichende Luftmenge wird § 18 Instandsetzen zugeführt, wenn z. B. (1) Der Unternehmer hat dafür zu sorgen, daß 1. der Rauminhalt in m³ mindestens der 10-fachen Verbrauchsanlagen nur durch von ihm beauftragte Nennwärmebelastung in kW aller im Raum in Personen instandgesetzt werden und daß...
-
Seite 9: Gasanschluß
Gasanschluß 3. Die Flüssiggasanlage muß von einem Versi- cherten, der vom Unternehmer beauftragt ist, täglich mindestens einmal geprüft werden, wo- Der Gasanschluß / Gerätebetrieb darf nur unter Zugrun- bei insbesondere delegung der UVV VBG 21, sowie der jeweiligen örtli- – die Aufstellung der Flüssiggasbehälter, chen Bau- und Brandschutzvorschriften erfolgen. - Seite 10 Wichtiger Montagehinweis Aufbau Mehrflaschen – Set Bei der Montage bzw. Demontage des Gasschlauches Um eine gleichmäßige Gasentnahme zu gewährleisten, muß, unter Beachtung des Linksgewindes, mit einem müssen alle Flaschenventile geöffnet sein. Gabelschlüssel SW 19, am Gasanschlußnippel des Ge- Gasschlauch z. Gerät rätes (nach DIN 4815, Teil 2) gegengehalten werden.
-
Seite 11: Inbetriebnahme
Inbetriebnahme Einstellung und Regulierung der Heizleistung 1. Stellen Sie die gewünschte Heizleistung stufenlos Mit der Bedienung der Geräte, Überwachung der Behäl- an der „ Powe r-Reg ul a tio n” ein. ter und des Flaschenlagers ist eine Person zu beauftra- gen, die über den entsprechenden Umgang ausrei- 2. -
Seite 12: Sicherheitseinrichtungen
Tuch, mit dem Sie den Schmutz von der Oberfläche abwischen. ◊ Verwenden Sie keine scharfen, umweltschädlichen Gerät oder lösungsmittelhaltige Reinigungsmittel. PGM 30 / 30E ca. 3 mm ca. 15 mm ca. 20 mm ◊ Setzen Sie keinen Wasserstrahl ein. -
Seite 13: Technische Daten
Zusammenhang mit Verkauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” voll- ständig ausgefüllt an die REMKO GmbH & Co. KG zu- rückgesandt hat. Die Geräte wurden werkseitig mehrfach auf einwandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, die nicht mit Hilfe der Störungsbeseitigung durch den Betreiber zu beseitigen sind, wenden Sie sich bitte an Ihren Händler oder Vertragspartner. -
Seite 14: Gerätedarstellung Pgm 30 / 30 E
Gerätedarstellung PGM 30 / 30 E Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 15: Ersatzteilliste Pgm 30 / 30 E
Ersatzteilliste PGM 30 / 30 E Bezeichnung EDV-Nr. Transportgriff 1101142 Außenmantel PGM 30 1101405 Außenmantel PGM 30 E 1101463 Brennkammer 1101384 Abschlußblende, vorne 1101479 Ausblasschutzgitter 1101383 Sicherheitstemperaturbegrenzer mit Fühler 1101197 Inspektionsdeckel 1101385 Klemmleiste, 6er 1101366 Thermoelement 1101164 Zündkabel 1101283 Zündelektrode 1101180 Winkelverschraubung 1/8"... -
Seite 16: Gerätedarstellung Pgm 60 / 60 E
Gerätedarstellung PGM 60 / 60 E Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 17: Ersatzteilliste Pgm 60 / 60 E
Ersatzteilliste PGM 60 / 60 E Bezeichnung EDV-Nr. Transportgriff 1101142 Außenmantel PGM 60 1101420 Außenmantel PGM 60 E 1101461 Isolation 1101421 Brennkammer 1101422 Gasbrenner 1101423 Ausblasschutzgitter 1101424 Gasdüse 1101426 Gaszuführungsrohr Z/D 1101458 Winkelverschraubung 1/8“ x 6mm 1101316 Zündelektrode 1101280 Zündkabel 1101283 Thermoelement 1101164... -
Seite 18: Störungsbeseitigung
Störungsbeseitigung Störungen: Ursache: 1 – 2 – 3 – 4 – 7 – Das Gerät läuft nicht an 2 – 4 – 7 – 12 – 13 – Das Gerät schaltet während des Betriebs aus 4 – 5 – 8 – 9 – 12 –... -
Seite 19: Wartungs- Und Pflegeprotokoll
Wartungs- und Pflegeprotokoll Gerätetyp : ........ Gerätenummer : ........3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 Gerät gereinigt – Außen – Gerät gereinigt – Innen – Ventilatorflügel gereinigt Brennkammer gereinigt Gasbrenner gereinigt Zündelektrode justiert Gasschlauch auf Beschädigung geprüft... - Seite 20 REMKO GmbH & Co. KG Klima- und Wärmetechnik 32791 Lage Im Seelenkamp 12 32777 Lage Postfach 1827 Telefon +49 5232 606-0 Telefax +49 5232 606-260 E-Mail info@remko.de Internet www.remko.de...
