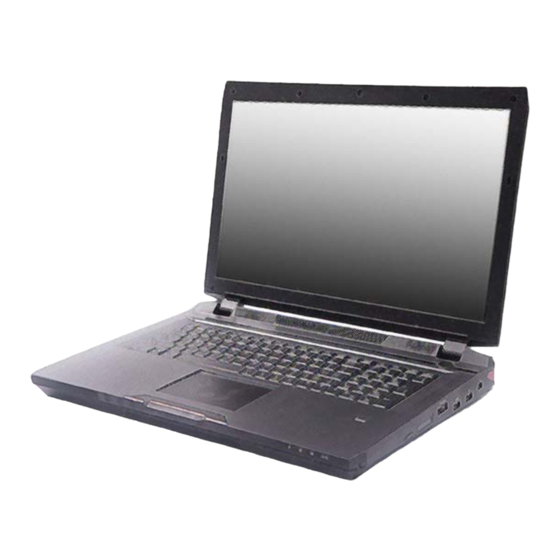

Clevo XMG-P724 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Clevo Anleitungen
  4. Notebooks
  5. XMG-P724
  6. Benutzerhandbuch

Clevo XMG-P724 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 47

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Clevo XMG-P724

Inhaltszusammenfassung für Clevo XMG-P724

  • Seite 3: Introduction (English)

    Introduction (English) Introducción (Español) This Concise User’s Guide introduces the main features Esta Guía del Usuario Concisa le presenta las caracterís- of your computer. The English version of this guide be- ticas principales de su ordenador. La versión española de gins on page 1.

  • Seite 4: Inhaltsverzeichnis

    Contents Inhalt About this Concise User Guide .............. 1 Über das Ausführliche Benutzerhandbuch ..........41 System Startup ..................4 Schnellstart ....................44 RAID Setup ..................... 5 RAID Setup ...................45 System Map: Front View with LCD Panel Open (Models A & D) ..8 Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm System Map: Front View with LCD Panel Open (Models B &...

  • Seite 47: Über Das Ausführliche Benutzerhandbuch

    Über das Ausführliche Benutzerhandbuch Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig sind, das System zu starten. Dieses ist nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

  • Seite 48: Strom- Und Akkusicherheit

    Hinweise zu Pflege und Betrieb chene Stromversorgung. Wenn Sie sich über Ihre lokalen Stromspezifikationen nicht im klaren sind, wenden Sie sich an Ihren Der Computer ist zwar sehr stabil, kann aber dennoch be- Servicevertreter oder Ihre lokale Stromgellschaft. schädigt werden. Damit es nicht dazu kommt, sollten Sie die •...

  • Seite 49: Reinigung

    Polymer Akku Sicherheitshinweise Reparatur Beachten Sie die folgenden Hinweise, die sich speziell auf Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den Polymer Akkus beziehen. Diese Hinweise haben zudem Vor- Computer selbst zu reparieren, können Ihre Garantieansprüche rang gegenüber den Allgemeinen Akku Sicherheitshinweisen. verloren gehen.

  • Seite 50: Schnellstart

    Schnellstart  1. Entfernen Sie das gesamte Verpackungsmaterial. 2. Legen Sie den Computer auf eine stabile Unterlage. Herunterfahren 3. Setzen Sie den Akku ein, und stellen Sie sicher, dass sie fest sitzt. Bitte beachten Sie, daß der 4. Schließen Sie alle Peripheriegeräte, die Sie mit dem Computer Computer immer verwenden wollen (z.

  • Seite 51: Modellunterschiede

    Modellunterschiede Diese Notebookserie umfasst quatre verschiedene Modelltypen, die sich hauptsächlich in Folgendem unterscheiden. Funktion Modell A Modell B* Modell C* Modell D Mikrofon Eingebautes Mikrofon Eingebautes Array-Mikrofon Eingebautes Mikrofon Beleuchtete Touchpad Nein Nein Thunderbolt™ Anschluss Nein 2,0M FHD PC- 2,0M FHD PC-Kamera- PC-Kamera Doppelkameramodul (5,0M Pixels / 2,0M HD) Kamera-Modul...

  • Seite 52: Beschreibung Des Raid Setup

    Um die Serial ATA-Festplatten im RAID-Modus einrichten 4. Starten Sie den Computer und drücken Sie auf die Taste <F2>, um in das BIOS zu gelangen. können, benötigen Sie Folgendes: 5. Gehen Sie zum Menü Boot, wählen Sie UEFI Setting und 1.
  • Seite 53 18. Gehen Sie zu einer der unter Select Disks: (Ausgewählte 26. Drücken Sie auf <F4> und <Yes> (Ja), um die Änderungen zu Festplatten:) aufgeführten Festplatten aus, und wählen Sie einen speichern und das Gerät zurückzusetzen. Stellen Sie jedoch Festplattennamen und drücken Sie auf die Eingabetaste. sicher, dass die zwei nachfolgend aufgelisteten Bedingungen erfüllt sind.

  • Seite 54: Systemübersicht: Ansicht Von Vorne Mit Geöffnetem Lcd-Bildschirm (Modelle A & D)

    Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bild- schirm (Modelle A & D) Abb. 5  Ansicht von vorne mit geöffnetem LCD-Bild- Empfindlichkeit des Clickpads/ schirm (Modelle A & D) Touchpads 1. PC-Kamera Der Maustasten-Bereich befindet sich 2. *LED der PC-Kamera ca.

  • Seite 55: Systemübersicht: Ansicht Von Vorne Mit Geöffnetem Lcd-Bildschirm (Modelle B & C)

    Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bild- schirm (Modelle B & C) Modell B Modell C Der Computer hat zwei HD- Kameras. Wenn der LCD-Bildschirm geöffnet ist, sehen Sie direkt auf die 2,0M (Modell D)-HD- Kamera . Die 5,0-Megapi- xelkamera ( oben) befindet sich auf dem Deckel.

  • Seite 56: Led-Anzeigen

    LED-Anzeigen *Der eingeschaltete USB 3.0 Anschluss kann mit der Tastenkombination Fn + Netzschalter ein- bzw. ausgeschal- Die LED-Anzeigen auf dem Computer zeigen wichtige tet werden. Wenn der eingeschaltete USB Anschluss einge- Informationen über den aktuellen Status des Computers. schaltet ist, kann er andere Geräte auch bei ausgeschaltetem System mit Strom versorgen (jedoch nur zum Aufladen, Symbol Farbe...

  • Seite 57: Tastatur & Funktionstasten

    Tastatur & Funktionstasten Die Tastatur hat eine eingebettete Nummerntastatur für einfache Zahleneingabe. Durch Drücken auf Fn + Num wird die Nummerntastatur ein- und ausgeschaltet. Zusätz- Funktionstasten Num & Rollen lich gibt es Funktionstasten, über die Sie direkt zwischen den Funktionen umschalten können. Wenn die Funktion- stasten (F1 - F11) gleichzeitig mit der Fn-Taste gedrückt werden, funktionieren sie wie Hotkeys.

  • Seite 58: Tastatur-Led

    Tastatur-LED Anwendung für das Tastatur-Hinter- grundlicht Drücken Sie auf die Fn- und die -Taste, um die Tastatur- Die Tastatur-Hintergrundlichtanwendung kann durch Drü- LED ein-/auszuschalten. Die Tastatur-LED kann mit einer kken von Fn und der -Taste (oder durch Klicken der Tastenkombination aus Fn + beliebiger Taste wie unten be- schrieben konfiguriert werden.
  • Seite 59 Brightness (Helligkeits) Preview (Vorschau) Klicken Sie auf eine der Zahlen (0 - 3) auf der Helligkeits- Im unteren linken Abschnitt der Anwendung können Sie die leiste, um die Helligkeitsstufe der Hintergrundbeleuchtung an Farben vorgenommenen Änderungen für die Tastatur und einzustellen. das Touchpad (falls verfügbar) sehen.

  • Seite 60: Tastatur Led Steuerungen Für Modell B Und C Computer

    Tastatur LED Steuerungen für Modell B und C Computer Beide Computer Modell B und Modell C verfügen über eine Reihe zusätzlicher LEDs, von denen einige über die Ta- staturtasten und Tastatur-Hintergrundlichtanwendung konfiguriert werden können (siehe "Tastatur-LED" auf Seite 52). Die folgenden Tastatur-LED-Funktionen sind nur bei Modellen B und C verfügbar.

  • Seite 61: Control Center (Steuerzentrum)

    Control Center (Steuerzentrum) Das Control Center (Steuerzentrum) in Windows 8.1 funktioniert in der Desktop App und nicht auf dem Start-Bildschirm. Drücken Sie auf die Tastenkombination Fn + Esc, oder doppelklicken Sie auf das Symbol im Infobereich auf der Taskleiste um das Control Center ein-/auszuschalten. Das Control Center bietet den schnellen Zugriff auf häufig ver- wendete Funktionen, und Sie haben hier die Möglichkeit, das Touchpad/das Kamera-Modul direkt ein-/auszuschalten.
  • Seite 62 Power Status (Energiestatus) (System Program) Power Conservation (Strom sparen) (System Pro- gram) Das Energiestatus-Symbol zeigt an, ob die Stromversor- Dieses System unterstützt die Energy Star-Stromsparfunk- gung aktuell über den Akku oder über das an das Stromnetz tionen, die Computer (CPU, Festplatte usw.) nach einer angeschlossene Netzteil erfolgt.
  • Seite 63 Desktop Background (Desktop-Hintergrund) (Sys- Headphone (Kopfhörer) (Gaming) tem Program) Die Kopfhörer können in diesem Menü für verschiedene Wenn Sie auf die Schaltfläche Desktop-Hintergrund klik- Effekte eingestellt werden. ken, können Sie das Bild für den Desktophintergrund ein- stellen. Backlight Keyboard (Beleuchtete Tastatur) (Gaming) Touchpad/PC-Kamera-Modul (Device) Klicken Sie auf eine dieser Tasten, um das Touchpad oder...

  • Seite 64: Systemübersicht: Ansicht Von Vorne, Links, Rechts Und Hinten (Modelle A & D)

    Systemübersicht: Ansicht von vorne, links, rechts und hinten (Modelle A & D) Abb. 13 Vorderseite Ansicht von vorne, links, rechts und hinten (Modelle A & D) 1. LED-Anzeigen Linke Seite 2. Sicherheitsschloß-Buchse 3. RJ-45 LAN-Buchse 4. Multi-in-1 Kartenleser 5. Line-Eingangsbuchse Rechte Seite 6.

  • Seite 65: Systemübersicht: Ansicht Von Vorne, Links, Rechts Und Hinten (Modelle B & C)

    Systemübersicht: Ansicht von vorne, links, rechts und hinten (Modelle B & C) Abb. 14 Ansicht von vorne, links, Vorderseite rechts und hinten (Modelle B & C) 1. LED-Anzeigen Linke Seite 2. LED hinten links und rechts 3. Sicherheitsschloß-Buchse 4. RJ-45 LAN-Buchse 5.

  • Seite 66: Systemübersicht: Ansicht Von Unten

    Systemübersicht: Ansicht von unten Modelle A & D Modelle B & C  Abb. 15  Ansicht von unten 1. Luftungsoffnung Hinweis zum Akku 2. Komponen- Die CPU darf nicht vom An- Ein neuer Akku sollte bei seiner wender repariert werden.

  • Seite 67: Windows 8.1 Systemsteuerung

    Windows 8.1 Systemsteuerung In diesem Handbuch finden Sie eine Anleitung zum Öffnen der Systemsteuerung. Klicken Sie mit der rechten Maustaste auf die Start-Taste in der Desktop-App oder auf dem Start-Bildschirm (oder verwenden Sie die Tastenkombination Windows-Logo-Taste + X), um ein erweitertes Kontextmenü der nützlichen Funktionen aufzurufen: Systemsteuerung, Programme und Funktionen, Energieoptionen, Task-Manager, Suche, Datei-Explorer, Eingabeaufforderung, Geräte- Manager, Netzwerkverbindungen usw.

  • Seite 68: Apps Und Kacheln

    Apps und Kacheln Der Start-Bildschirm enthält bereits eine Reihe von Apps, die mit jeder weiteren Installation erweitert wird. Wenn auf dem Bild- schirm nicht ausreichend Platz ist, um alle Apps anzuzeigen, kön- Klicken Sie auf den Pfeil unten auf dem nen Sie den Schieberegler am unteren Rand des Bildschirms Start-Bildschirm, um auf die Apps zuzugreifen.

  • Seite 69: Grafikfunktionen

    Grafikfunktionen Anzeigegeräte Neben dem integrierten LCD-Monitor können Sie auch Wenn der Grafiktreiber installiert ist, können Sie bei einen externen VGA-Monitor/Flachbildschirm oder ein Windows im Einstellfenster Anzeige die Anzeigegeräte Fernsehgerät (an den HDMI-Ausgangsanschluss/Thunder- wechseln und Anzeigeoptionen konfigurieren. bolt Anschluss angeschlossen) als Anzeigegerät anschließen. So öffnen Sie in Windows das Einstellfenster Anzeige: Multi-GPU-Konfiguration 1.

  • Seite 70: Energieoptionen

    Energieoptionen Audiofunktionen Die Energieoptionen von Windows ermöglichen Ihnen die Die Audioeinstellungen können Sie bei Windows durch An- Konfiguration der Optionen für das Energiemanagement des klicken des Soundsymbols oder des Realtek HD Audio Computers. Sie können Strom sparen, indem Sie Ener- Manager-Symbols im Infobereich/in der System- giesparpläne erstellen und im linken Menü...

  • Seite 71: Einrichten Der Audioaufnahme

    Einrichten der Audioaufnahme 4. Wählen Sie bei Lautsprecherkonfiguration die Option 5.1 Lautsprecher oder 7.1 Lautsprecher. Wenn Sie auf Ihrem Computer Audioaufnahmen mit optima- ler Qualität machen möchten, führen Sie die folgenden Schritte aus: Abb. 20 Laut- 1. Rufen Sie die Systemsteuerung auf. sprecherkonfig 2.

  • Seite 72: Sound Blaster Audio

    Sound Blaster Audio PC-Kamera Sound Blaster Mit der Anwendung können Sie die Audio- Wenn die PC-Kamera verwendet wird, leuchtet die LED links einstellungen nach Ihren Anforderungen konfigurieren, um neben der Kamera rot (siehe Seite 48/Seite 49). eine bestmögliche Audioleistung bei Spielen und der Wiedergabe von Musik und Videos zu erreichen.

  • Seite 73: Installation Der Treiber

    Installation der Treiber Treiber Seite# Die Disc Device Drivers & Utilities + User's Manual enthält Chipsatz Seite 68 die Treiber und Hilfsprogramme, die für das einwandfreie Video Seite 68 Funktionieren des Computers notwendig sind. Möglicherweise wurden diese bereits vorinstalliert. Ist das nicht der Fall, legen Seite 68 Sie die Disc ein, und klicken Sie auf Install Drivers oder Op- Kartenleser...

  • Seite 74: Chipsatz

    Chipsatz 3. Klicken Sie auf Finish, um den Computer neu zu starten. 1. Klicken Sie auf Install Drivers. Hot-Key 2. Klicken Sie auf 1.Install Chipset Driver > Ja. 1. Klicken Sie auf 7.Install Hotkey AP > Ja. 3. Klicken Sie auf Weiter > Ja > Weiter > Weiter. 2.

  • Seite 75: Wireless-Lan-Modul (Option)

    Wireless-LAN-Modul (Option) WLAN-Konfiguration in Windows Stellen Sie vor der Konfiguration sicher, dass das WLAN- Stellen Sie sicher, dass das WLAN-Modul eingeschaltet ist Modul eingeschaltet ist (Flugzeugmodus deaktiviert). (Flugzeugmodus deaktiviert). Installieren des WLAN-Treibers Desktop-Modus Wechseln Sie zum Windows-Desktop (klicken Sie auf den Desk- Führen Sie die folgenden Schritte aus: top-Eintrag im Start-Bildschirm oder verwenden Sie die (Intel) WLAN/WLAN und Bluetooth Combo...

  • Seite 76: Fingerabdruckleser

    Fingerabdruckleser 9. Klicken Sie auf Hinzufügen unter Fingerabdruck. Installieren Sie die Treiber und melden Sie Ihre Fingerab- Abb. 23 drücke vor dem Benutzen wie unten beschrieben an. Das Konten - Fingerabdrucklesemodul verwendet die Anmeldeoption Anmeldeop- Konfiguration des Windows Kontos. tionen Installieren des Fingerabdruckleser- Treibers 1.

  • Seite 77: Bluetooth-Modul (Option)

    Bluetooth-Modul (Option) Bluetooth-Konfiguration in Windows Stellen Sie vor der Konfiguration sicher, dass das Bluetooth- Stellen Sie sicher, dass das Bluetooth-Modul eingeschaltet Modul eingeschaltet ist (Flugzeugmodus deaktiviert). ist (Flugzeugmodus deaktiviert). Desktop-Modus Installieren des Bluetooth-Treibers Wechseln Sie zum Windows-Desktop (klicken Sie auf den Desk- Beachten Sie, dass Sie die WLAN &...

  • Seite 78: Tpm (Trusted Platform Module)

    TPM (Trusted Platform Module) Installieren des TPM-Treibers 1. Klicken Sie auf Option Drivers (Schaltfläche). Bevor Sie die TPM-Funktionen einrichten, müssen Sie die 2. Klicken Sie auf 4.Install TPM Driver > Ja. Sicherheitsplattform initialisieren. 3. Klicken Sie auf Installieren > Weiter. 4.

  • Seite 79: Initialisieren Des Tpm

    Initialisieren des TPM 10. Klicken Sie auf Fertig stellen. 11. Klicken Sie auf die Registerkarten und Fenster, um die 1. Klicken Sie auf das Symbol (Security Platform verwalten) auf Einstellungen anzupassen. dem Apps-Bildschirm. 12. Klicken Sie doppelt auf das Taskleisten-Symbol zum Aufruf 2.

  • Seite 80: Intel® Smart Response-Technologie

    Intel® Smart Response-Techno- 4. Klicken Sie auf Weiter > Weiter > Weiter. 5. Klicken Sie auf Fertig stellen, um den Computer neu zu logie starten (Nach dem erneuten Hochfahren des Computers muss das System neu gestartet werden). Die Intel® Smart Response-Technologie ist eine Caching- Funktion der Intel®...

  • Seite 81: Intel® Rapid Start-Technologie

    Intel® Rapid Start-Technologie Konfiguration der Intel® Rapid Start- Technologie Die Intel(R) Rapid Start-Technologie aktiviert den Status vor einem Ruhezustand ohne Strom innerhalb von 5 bis 6 1. Aktivieren/deaktivieren Sie die Intel(R) Rapid Start Technology im BIOS. Sekunden wieder. 2. Rufen Sie die Windows-Systemsteuerung auf, und klicken Sie Systemvoraussetzungen fur die Unterstutzung der Intel®...

  • Seite 82: Installieren Des Intel® Rapid Start-Technologie Treibers

    Installieren des Intel® Rapid Start-Technolo- 13. Geben Sie "detail disk" ein. 14. Geben Sie "select Volume #" ein (# ist das Volumen Ihrer gie Treibers Speicherpartition. Entnehmen Sie deshalb die genaue 1. Klicken Sie auf Option Drivers Schaltfläche Volumennummer auf die mit "detail disk" ermittelten 2.

  • Seite 83: Fehlerbehebung

    Fehlerbehebung Problem Mögliche Ursache - Lösung Die Module Wireless-LAN/Bluetooth Im Flugzeugmodus sind die Module ausgeschaltet. Prüfen Sie der LED-Anzeige können nicht erkannt werden. und/oder Funktionstastenanzeige, ob der Computer im Flugzeugmodus ist (siehe Tabelle 3 auf Seite 50). Mit der Tastenkombination Fn + F11 können Sie den Flugzeugmodus ein- oder ausschalten (siehe Tabelle 4 auf Seite 51).

  • Seite 84: Technische Daten

    Technische Daten Speicher 17,3" (43,94cm) FHD LCD Bis zu zwei (Werkseitige Option) austauschbare, 7,0mm/9,5mm hohe 2,5" Speicher  (6cm)-SATA-Festplatten/SSDs , die RAID Quatre 204-Pin SODIMM-Sockel, Level 0/1 unterstützen Unterstützung von DDR3L 1600MHz Aktualität der technischen Daten (Werkseitige Option) Zwei mSATA-SSDs, Speicher Die in diesem Anhang aufgeführten die RAID Level 0/1 unterstützen...
  • Seite 85 Audio Schnittstellen Kommunikation High-Definition-Audio-kompatible Schnittstelle Quatre USB 3.0-Anschlüsse (Verfügt über Gbit PCI-Express Fast-Ethernet-LAN einen über den USB-Anschluss mit Strom S/PDIF Digtalausgang Modelle A & D: versorgten USB-Anschluss) Zwei Lautsprecher 2,0M FHD PC-Kamera-Modul Ein eSATA-Anschluss (kombinierter USB Ein Subwoofer 2.0-Anschluss) Modelle B & C: Sound Blaster Audio Ein HDMI-Ausgangsanschluss Doppelkameramodul (5,0M Pixels / 2,0M...
  • Seite 86 Stromversorgung 8 Zellen-smart Lithium-Ionen-Akkupack, 89,21WH Modelle A, B & C: AC/DC-Adapter für den gesamten Spannungsbereich AC-Eingang: 100-240V, 50-60Hz DC-Ausgang: 19,5V, 16,9 A (330W) Modell D: AC/DC-Adapter für den gesamten Spannungsbereich AC-Eingang: 100-240V, 50-60Hz DC-Ausgang: 19,5V, 11,8 A (230W) Abmessungen und Gewicht Modelle A &...
