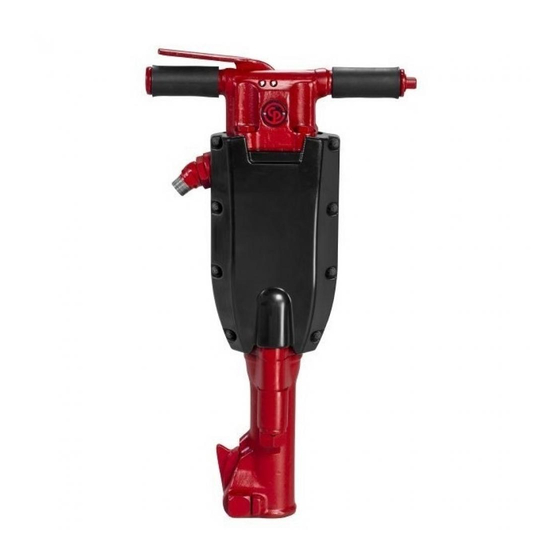

Chicago Pneumatic CP 1260 Sicherheits- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Chicago Pneumatic Anleitungen
  4. Elektrowerkzeuge
  5. CP 1260
  6. Sicherheits- und bedienungsanleitung

Chicago Pneumatic CP 1260 Sicherheits- Und Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 48

Quicklinks

Diese Anleitung herunterladen
www.CrowderSupply.com • Toll Free: 888-883-5144
Safety and operating instructions
Handheld pneumatic breakers
CP 1210, CP 1260, CP 1290
Prescriptions de sécurité et
instructions pour l opérateur
Brise-béton pneumatiques portatifs
Sicherheits- und Betriebsanleitung
Hand-Drucklufthämmer
Instrucciones de seguridad y de
funcionamiento
Martillos neumáticos manuales
Instruções de segurança e operação
Demolidores pneumáticos manuais
Istruzioni per la sicurezza e per l'uso
Demolitori pneumatici manuali
Veiligheidsvoorschriften en
bedieningshandleiding
Handbediende pneumatische sloophamers
Οδηγίες ασφάλειας και χειρισμού
Πνευματικοί θραυστήρες χειρός
Turvallisuusohjeet ja käyttöohje
Käsikäyttöiset paineilmaiskuvasarat
Sikkerhedsinstruktioner og
betjeningsvejledning
Håndholdte tryklufthamre
Sikkerhetsinstrukser og
bruksanvisning
Håndholdte pneumatiske hammere
Säkerhetsinstruktion och
instruktionsbok
Handhållna tryckluftsspett
www.cp.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Chicago Pneumatic CP 1260

Inhaltszusammenfassung für Chicago Pneumatic CP 1260

  • Seite 1 • Toll Free: 888-883-5144 Safety and operating instructions Handheld pneumatic breakers CP 1210, CP 1260, CP 1290 Prescriptions de sécurité et instructions pour l opérateur Brise-béton pneumatiques portatifs Sicherheits- und Betriebsanleitung Hand-Drucklufthämmer Instrucciones de seguridad y de funcionamiento Martillos neumáticos manuales Instruções de segurança e operação...
  • Seite 2 • Toll Free: 888-883-5144 CP 1210, CP 1260, CP 1290 9800 1351 90 | Original instructions...
  • Seite 3 • Toll Free: 888-883-5144 CP 1210, CP 1260, CP 1290 Contents ENGLISH................4 FRANÇAIS.

  • Seite 4: Inhaltsverzeichnis

    • Toll Free: 888-883-5144 Contents CP 1210, CP 1260, CP 1290 ENGLISH Contents Introduction............... 5 About the Safety and operating instructions.

  • Seite 5: Introduction

    CP 1210, CP 1260, CP 1290 Safety and operating instructions Introduction Thank you for choosing Chicago Pneumatic brand products. For over a century, the Chicago Pneumatic brand has represented performance and innovation in the pneumatic tool industry. Today the brand is found around the world on a range of pneumatic and hydraulic tools that includes breakers, rock drills, chipping hammers, clay-diggers, picks and busters, scabblers, pumps and a whole lot more.

  • Seite 6: Safety Instructions

    • Toll Free: 888-883-5144 Safety and operating instructions CP 1210, CP 1260, CP 1290 Drugs, alcohol or medication Safety instructions WARNING Drugs, alcohol or medication To reduce the risk of serious injury or death to Drugs, alcohol or medication may impair your yourself or others, read and understand the Safety judgment and powers of concentration.

  • Seite 7: Operation, Precautions

    • Toll Free: 888-883-5144 CP 1210, CP 1260, CP 1290 Safety and operating instructions WARNING Ejected insertion tool WARNING Unexpected movements If the tool retainer on the machine is not in a locked The inserted tool is exposed to heavy strains when position, the inserted tool can be ejected with force, the machine is used.
  • Seite 8 • Toll Free: 888-883-5144 Safety and operating instructions CP 1210, CP 1260, CP 1290 ► Select, maintain and replace consumables/ WARNING Dust and fume hazard working tools/ other accessories as recommended Dusts and/or fumes generated or dispersed when in the operating and safety instructions. Incorrect...
  • Seite 9 • Toll Free: 888-883-5144 CP 1210, CP 1260, CP 1290 Safety and operating instructions WARNING Splinters hazard WARNING Vibration hazards Using the insertion tool as a hand struck tool can Normal and proper use of the machine exposes the result in splinters hitting the operator and can cause operator to vibration.
  • Seite 10 • Toll Free: 888-883-5144 Safety and operating instructions CP 1210, CP 1260, CP 1290 ► Participate in health surveillance or monitoring, WARNING Noise hazard medical exams and training programs offered by High noise levels can cause permanent and disabling your employer and when required by law.

  • Seite 11: Maintenance, Precautions

    • Toll Free: 888-883-5144 CP 1210, CP 1260, CP 1290 Safety and operating instructions Maintenance, precautions WARNING Machine modification Any machine modification may result in bodily injuries to yourself or others. Never modify the machine. Modified machines ► are not covered by warranty or product liability.

  • Seite 12: Overview

    Design and function These instructions are valid for the CP 1210, CP 1260 and CP 1290. The CP 1210, CP 1260 and CP 1290 are designed for medium to heavy demolition of materials such as concrete and asphalt. The pneumatic breakers are designed for vertical use.

  • Seite 13: Labels

    • Toll Free: 888-883-5144 CP 1210, CP 1260, CP 1290 Safety and operating instructions To avoid injury, before using or servicing tool, read Labels and understand separately provided safety instructions. The machine is fitted with labels containing important information about personal safety and machine maintenance.

  • Seite 14: Installation

    • Toll Free: 888-883-5144 Safety and operating instructions CP 1210, CP 1260, CP 1290 Installation Connecting a water separator Hoses and connections The length of the air hose between the compressor and the water separator must be such that the water vapor is cooled and condenses in the hose before reaching the water separator.

  • Seite 15: Insertion Tool

    Moil point The moil point is only used for making holes in concrete and CP 1260, CP 1260 S, CP 1290 and CP 1290 S other types of hard materials. Wide bladed chisel The wide bladed chisel is used in soft materials, such as asphalt and frozen ground.

  • Seite 16: Operation

    • Toll Free: 888-883-5144 Safety and operating instructions CP 1210, CP 1260, CP 1290 Use the gauge that corresponds to the insertion Start and stop tool s shank dimension. See section "Technical data" for correct tool shank dimensions. >...

  • Seite 17: When Taking A Break

    • Toll Free: 888-883-5144 CP 1210, CP 1260, CP 1290 Safety and operating instructions Breaking Let the machine do the work; do not press too ♦ hard. The vibration-reducing handle must absolutely not be pressed all the way down to the base.

  • Seite 18: Maintenance

    • Toll Free: 888-883-5144 Safety and operating instructions CP 1210, CP 1260, CP 1290 ♦ Too big a clearance between the insertion tool´s Maintenance shank and the chisel bushing will generate increased vibrations. To avoid getting exposed to Regular maintenance is a basic requirement for the excessive vibrations, check the chisel bushing for continued safe and efficient use of the machine.

  • Seite 19: Assembly Instructions

    See illustration below (valid for CP throttle to avoid damage to piston, anvil block 1210 SVR, CP 1260 SVR and CP 1290 SVR). and front head. CP 1210 SVR, CP 1260 SVR and CP 1290 SVR 9800 1351 90 | Original instructions...

  • Seite 20: Periodic Maintenance

    Maximum allowed wear (A) ⁄ in. (1mm). See illustration shown below. CP 1210 SVR, CP 1260 SVR and CP 1290 SVR 8. Before assembling the back head onto the cylinder, check that the seal protrudes approximately (B) ⁄...

  • Seite 21: Tightening Torques

    Henkel Corporation) or similar has to be used. Tightening torques CP 1210 CP 1260 and CP 1290 Torque: CP 1260 and CP 1290, 100 lbf.ft (135 Nm). The cylinder seal must protrude approximately ⁄ " (1.6 mm) before assembly of the back head.

  • Seite 22: Storage

    • Toll Free: 888-883-5144 Safety and operating instructions CP 1210, CP 1260, CP 1290 ♦ Check that the insertion tool being used has the correct shank dimension. ♦ Check that the pneumatic machine is getting the correct amount of lubricant. Too much lubrication can cause starting problems, low power or uneven performance.

  • Seite 23: Technical Data

    • Toll Free: 888-883-5144 CP 1210, CP 1260, CP 1290 Safety and operating instructions Technical data Machine data Shank dimension Weight Length Blows Consumption Type in. (mm) lb (kg) in. (mm) cfm (l/s) CP 1210 Hex. 1x4¼ (25x108) 44 (20) 21¼...

  • Seite 24: Noise And Vibration Data

    • Toll Free: 888-883-5144 Safety and operating instructions CP 1210, CP 1260, CP 1290 The vibration emission varies greatly with task and operator technique. The declared vibration value relates to the main handle(s) and much higher vibration levels may occur at other hand positions. We believe that normal intended use of the tool will usually produce vibration emissions in the range of C ⁄...

  • Seite 25: Ec Declaration Of Conformity

    • Toll Free: 888-883-5144 CP 1210, CP 1260, CP 1290 Safety and operating instructions EC Declaration of Conformity EC Declaration of Conformity (EC Directive 2006/42/EC) We, Atlas Copco Construction Tools AB, hereby declare that the machines listed below conform to the provisions of EC Directive 2006/42/EC (Machinery Directive) and 2000/14/EC (Noise Directive), and the harmonised standards mentioned below.
  • Seite 26 • Toll Free: 888-883-5144 Sommaire CP 1210, CP 1260, CP 1290 FRANÇAIS Sommaire Introduction..............27 À...

  • Seite 27: Introduction

    La marque Chicago Pneumatic est associée avec des produits puissants et fiables, faciles à entretenir et ayant un bon rapport qualité-prix. Pour plus d informations, veuillez consulter le site Web www.cp.com...

  • Seite 28: Consignes De Sécurité

    • Toll Free: 888-883-5144 Prescriptions de sécurité et instructions pour CP 1210, CP 1260, CP 1290 l opérateur Équipement de protection du personnel Consignes de sécurité Utilisez toujours un équipement de protection individuelle homologué. Les opérateurs et toutes Il convient de lire et d'assimiler les Prescriptions de autres personnes séjournant sur la zone de travail...

  • Seite 29: Fonctionnement, Précautions

    • Toll Free: 888-883-5144 CP 1210, CP 1260, CP 1290 Prescriptions de sécurité et instructions pour l opérateur ► N'utilisez pas de raccords rapides à l'entrée de Fonctionnement, l'outil. Utilisez des raccords filetés en acier trempé précautions (ou un matériau présentant une résistance aux chocs comparable).
  • Seite 30 • Toll Free: 888-883-5144 Prescriptions de sécurité et instructions pour CP 1210, CP 1260, CP 1290 l opérateur ► Si la machine dispose d un système AVERTISSEMENT Dangers liés aux d'échappement, dirigez ce dernier de manière à poussières et aux fumées réduire les mouvements de poussière dans un...
  • Seite 31 • Toll Free: 888-883-5144 CP 1210, CP 1260, CP 1290 Prescriptions de sécurité et instructions pour l opérateur AVERTISSEMENT Projectiles AVERTISSEMENT Risques liés aux mouvements Une pièce, des accessoires, ou même l'outil qui se détache peuvent se transformer en projectiles à...
  • Seite 32 • Toll Free: 888-883-5144 Prescriptions de sécurité et instructions pour CP 1210, CP 1260, CP 1290 l opérateur ► Assurez-vous que l'outil inséré est correctement AVERTISSEMENT Dangers liés aux entretenu (et aiguisé s'il s'agit d'un outil vibrations coupant), en bon état et de la taille appropriée.

  • Seite 33: Maintenance, Précautions

    • Toll Free: 888-883-5144 CP 1210, CP 1260, CP 1290 Prescriptions de sécurité et instructions pour l opérateur AVERTISSEMENT Dangers liés aux Maintenance, précautions objets cachés En cours de fonctionnement, les tuyaux et câbles AVERTISSEMENT Modifications sur la cachés constituent une source potentielle de machine blessures graves.

  • Seite 34: Vue D'ensemble

    Conception et fonctionnement Ces consignes s'appliquent aux CP 1210, CP 1260 et CP 1290. Les CP 1210, CP 1260 et CP 1290 sont conçus pour des travaux de démolition moyens et contraignants dans le béton et l'asphalte. Les brise-béton pneumatiques sont conçus pour l utilisation verticale.

  • Seite 35: Étiquettes

    • Toll Free: 888-883-5144 CP 1210, CP 1260, CP 1290 Prescriptions de sécurité et instructions pour l opérateur Étiquette de sécurité Étiquettes La machine comporte des étiquettes contenant des informations importantes pour la sécurité des personnes et l'entretien de la machine. Les étiquettes doivent être faciles à...

  • Seite 36: Mesures De Prévention Du Gel

    Graissage Graissage CP 1260, CP 1260 S, CP 1290 et CP 1290 S Le lubrifiant joue un rôle important dans le fonctionnement de la machine et a une grande incidence sur sa durée de vie. Afin de fournir le volume d'huile adéquat, un graisseur devrait être...

  • Seite 37: Outil D'insertion

    • Toll Free: 888-883-5144 CP 1210, CP 1260, CP 1290 Prescriptions de sécurité et instructions pour l opérateur Outil d'insertion ATTENTION Outil d'insertion brûlant L'extrémité de l'outil d'insertion devient chaude et affûtée à l'usage. Vous risquez de vous brûler et de vous couper si vous la touchez.

  • Seite 38: Commande

    • Toll Free: 888-883-5144 Prescriptions de sécurité et instructions pour CP 1210, CP 1260, CP 1290 l opérateur ♦ N'essayez jamais de fracturer des éléments trop Commande gros. Adaptez la distance de casse (A) de manière à ce que l'outil inséré ne reste pas bloqué.

  • Seite 39: Lors Des Pauses

    • Toll Free: 888-883-5144 CP 1210, CP 1260, CP 1290 Prescriptions de sécurité et instructions pour l opérateur Lors des pauses ♦ Pendant toutes vos pauses, vous devez éloigner la machine de manière à éliminer tout risque de démarrage accidentel. Assurez-vous de placer la machine sur le sol, de manière qu'elle ne tombe...

  • Seite 40: Maintenance

    • Toll Free: 888-883-5144 Prescriptions de sécurité et instructions pour CP 1210, CP 1260, CP 1290 l opérateur ♦ Un jeu trop grand entre la tige de l'outil Maintenance d'insertion et la bague du burin produira des vibrations plus importantes. Pour éviter d'être Une maintenance régulière est une indispensable...

  • Seite 41: Pièces Principales Des Poignées Antivibratoires

    « Couples de serrage ». 5. Lorsque l'assemblage est terminé, versez environ 1,5 cl (½ oz.) d'huile recommandée dans la prise CP 1210 SVR, CP 1260 SVR et CP 1290 SVR d'air et faites fonctionner le brise-roche pneumatique au ralenti pendant 10 à 15 secondes.

  • Seite 42: Maintenance Périodique

    Voir l'illustration ci-dessous (concerne les modèles 3. Nettoyez et inspectez complètement les pièces CP 1210 SVR, CP 1260 SVR et CP 1290 SVR). de la soupape. Assurez-vous que la soupape se déplace librement.

  • Seite 43: Couples De Serrage

    Loctite® 263™(Loctite est une marque déposée de Henkel Corporation) ou équivalent. Couples de serrage CP 1210 CP 1260 et CP 1290 Couple : CP 1260 et CP 1290, 135 Nm (100 lbf.ft). Le joint du cylindre doit dépasser d'environ ⁄...

  • Seite 44: Stockage

    • Toll Free: 888-883-5144 Prescriptions de sécurité et instructions pour CP 1210, CP 1260, CP 1290 l opérateur ♦ Vérifiez que l'outil d'insertion utilisé possède la bonne taille de tige. ♦ Vérifiez que la machine pneumatique reçoit la quantité correcte de lubrifiant. Une lubrification excessive peut causer des problèmes de...

  • Seite 45: Données Techniques

    • Toll Free: 888-883-5144 CP 1210, CP 1260, CP 1290 Prescriptions de sécurité et instructions pour l opérateur Données techniques Caractéristiques de la machine Dimension de Consommation l'emmanchement d'outil Poids Longueur Coups d’air Type in. (mm) lb (kg) in. (mm)

  • Seite 46: Informations Supplémentaires Relatives Aux Vibrations

    • Toll Free: 888-883-5144 Prescriptions de sécurité et instructions pour CP 1210, CP 1260, CP 1290 l opérateur Informations supplémentaires relatives aux vibrations Cette information est fournie pour aider à faire des estimations approximatives de la valeur des vibrations sur les lieux de travail.

  • Seite 47: Déclaration Ce De Conformité

    • Toll Free: 888-883-5144 CP 1210, CP 1260, CP 1290 Prescriptions de sécurité et instructions pour l opérateur Déclaration CE de conformité Déclaration CE de conformité (Directive 2006/42/CE) Nous, Atlas Copco Construction Tools AB, déclarons par la présente que les machines énumérées ci-dessous sont conformes aux dispositions de la directive européenne 2006/42/CE (directive «...
  • Seite 48 • Toll Free: 888-883-5144 Inhalt CP 1210, CP 1260, CP 1290 DEUTSCH Inhalt Einleitung............... . 49 Informationen zu den Sicherheitshinweisen und zur Betriebsanleitung.
