Einstellen der Auflagekraft
Die mitgelieferten Gegengewichte (6) sind für Tonabnehmer von 6 - 10g oder 11 - 15g Gewicht geeignet.
Für Tonabnehmer von 8 - 11g Gewicht ist ein weiteres Gegengewicht als Zubehör erhältlich. Das Einstellen
der Auflagekraft muss mit demontiertem Antiskating-Gewicht erfolgen.
Stellen Sie den Tonarmlift in die abgesenkte Stellung, und bringen Sie den Tonabnehmer in den Raum
zwischen Tonarmstütze und Plattenteller. Nun bringen Sie den Tonarm durch vorsichtiges Drehen des
Gegengewichtes (6) in die Waage. Der Tonarm sollte sich beim Bewegen anschließend wieder in der Waage
einpendeln. Diese Einstellung muss sehr sorgsam vorgenommen werden, ein eventuell vorhandener Nadel-
schutz muss vorher entfernt werden.
Ist der Tonarm korrekt ausbalanciert, setzen Sie ihn wieder auf die Tonarmstütze. Halten Sie das Gewicht (6),
ohne dieses wieder zu verstellen, fest und drehen den vorderen Skalenring (6a) soweit, bis die Null genau auf
den Bolzen (15) der Antiskating-Vorrichtung gerichtet ist. Prüfen Sie erneut, ob sich der Arm noch in der
Waage befindet. Durch Drehen des Gegengewichts in Richtung der Tonarmrohrlagerung kann nun die vom
Hersteller des Tonabnehmers empfohlene Auflagekraft eingestellt werden. Ein Teilstrich auf dem Skalenring
des Gegengewichtes entspricht 1mN (10mN = 1g Auflagegewicht).
Azimuteinstellung
Die Oberkante des Tonabnehmergehäuses muss parallel zur Plattenoberfläche ausgerichtet sein, damit der
Abtastdiamant die Rille genau abtasten kann.

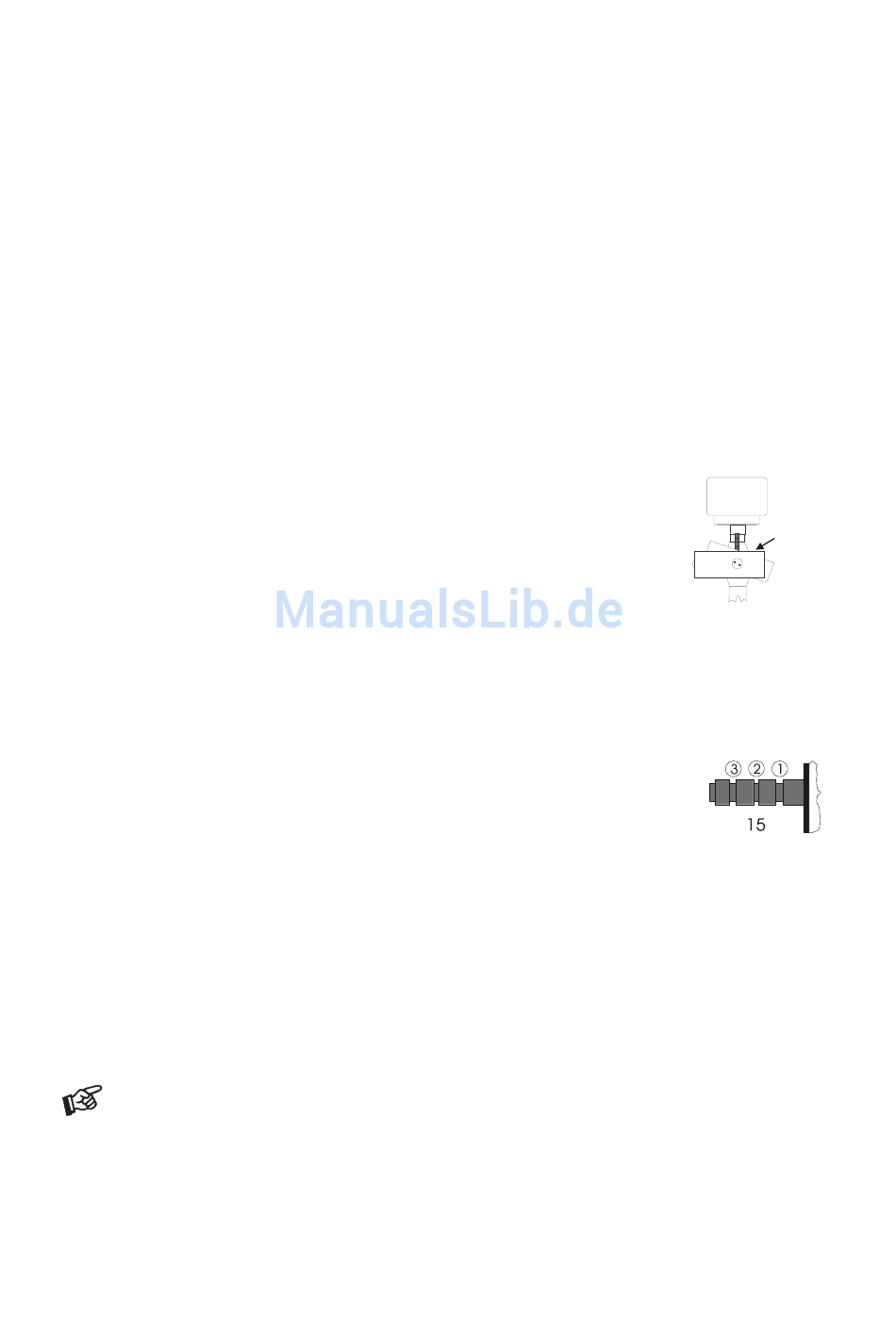

Am hinteren Ende des Tonarmrohres (9) befindet sich eine kleine Madenschraube,
nach deren Lösen der horizontale Abspielwinkels (Azimut) eingestellt werden kann.
Lösen Sie die Madenschraube (Achtung: Nicht heraus drehen!) soweit, dass sich
das Tonarmrohr (9) leicht um seine Längsachse drehen lässt. Mit Hilfe z.B. eines
Geodreieckes lässt sich nun die Oberkante des Tonabnehmergehäuses parallel
zur Schallplatte einstellen.
Dazu stellen Sie das Geodreieck mit seiner Basislinie auf den Plattenteller und richten die Oberkante des
Tonabnehmergehäuses an den Parallellinien aus.
Antiskating
Der Wert für die Antiskating-Einstellung wird in Abhängigkeit zur eingestellten Auflagekraft gewählt.
Hängen Sie die Schlaufe des Antiskating-Gewichts (16) in die entsprechende Rille des Bolzens (15), und führen
Sie den Faden durch die Öse der Führungsstütze (17).
Auflagekraft
10 – 15mN
15 – 20mN
20mN und größer
Wechseln der Motoreinheit zum Spielen von 45 U/Min und *78 U/Min
Zum Spielen von 45 oder 78 U/Min (Shellack-Platten) müssen Sie die Motoreinheit (27) wechseln. Nehmen Sie
dazu den Antriebsriemen (3) ab (Handschuhe tragen!). Trennen Sie das Gerät vom Stromnetz, und entfernen
Sie den Niederspannungsstecker aus der Motoreinheit (27). Unterhalb des Chassis befindet sich eine
Rändelschraube, welche die Motoreinheit (27) auf dem Chassis fixiert. Drehen Sie diese heraus, und heben
Sie die Motoreinheit (27) nach oben ab. Das einsetzten der Motoreinheit (27) geschieht in umgekehrter
Reihenfolge. Manche Single-Schallplatten mit 45 U/Min benötigen den beiliegenden, runden Zentrieradapter.
*Für 78 U/Min muss zusätzlich zur Motoreinheit (27) auch der Antriebsriemen (3) gewechselt werden.
* Die Motoreinheit und der Antriebsriemen für 78 U/Min sind optionales Zubehör.
Mit einer Pro-Ject Speed Box oder einer Speed Box SE erfolgt das Umschalten zwischen 33 U/Min
und 45 U/Min elektronisch. Das Wechseln der Motoreinheit (27) entfällt.
Nähere Informationen zu den beiden Speed Box Modellen finden Sie auf der letzten Seite.
Rillen (1 – 3) des Bolzens (15)
1
(vom Lagerring aus betrachtet)
2
3
© Audio Trade GmbH · Pro-Ject Perspective II · Version 1.9.06/1.9.06
"
"
"
Maden-
schraube
5
