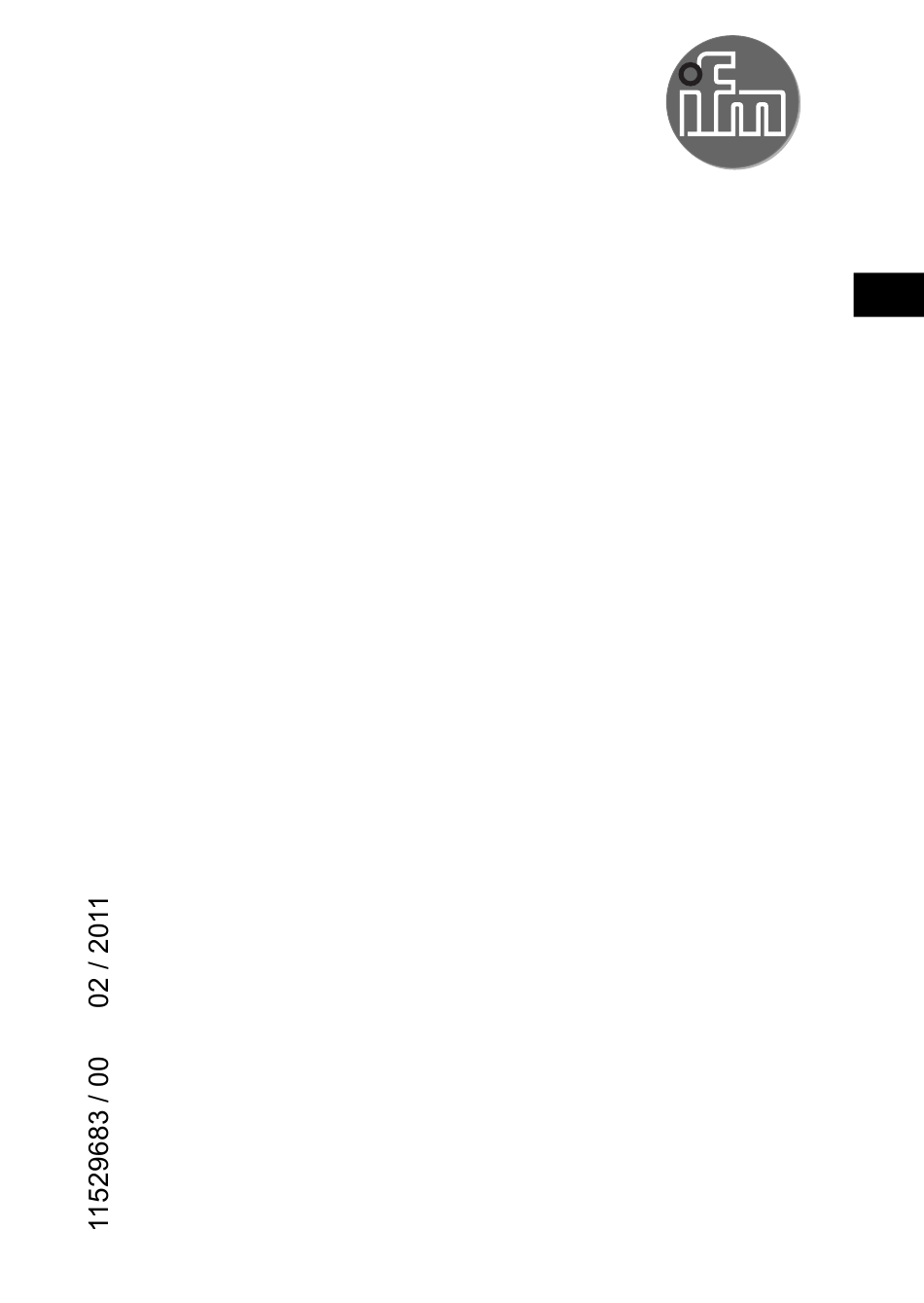

Seite 1
Montageanleitung Universal-Prozessadapter RD52 E33340...
Seite 2
► Gewinde und Dichtring (B) der Über- wurfmutter (C) mit Schmierpaste (A) einfetten. Die Paste muss für den vorliegenden Anwendungsbereich geeignet und zugelassen sein, und sie muss mit den eingesetzten Elastomeren verträglich sein. ► Überwurfmutter auf den Sensor (D) schieben. ►...
Seite 3
► Sensor in den Adapter (G) einschrau- ben, bis er handfest sitzt. Dabei mechanische Einwirkungen auf die Dichtflächen, den Hygienebereich und die Druckmesszelle vermeiden. ► Darauf achten, dass sich Dichtring (H) an seinem Platz befindet. ► Sensor + Adapter in eine Klemmvor- richtung (I) spannen und nur leicht anziehen, damit der Adapter nicht verformt wird.
