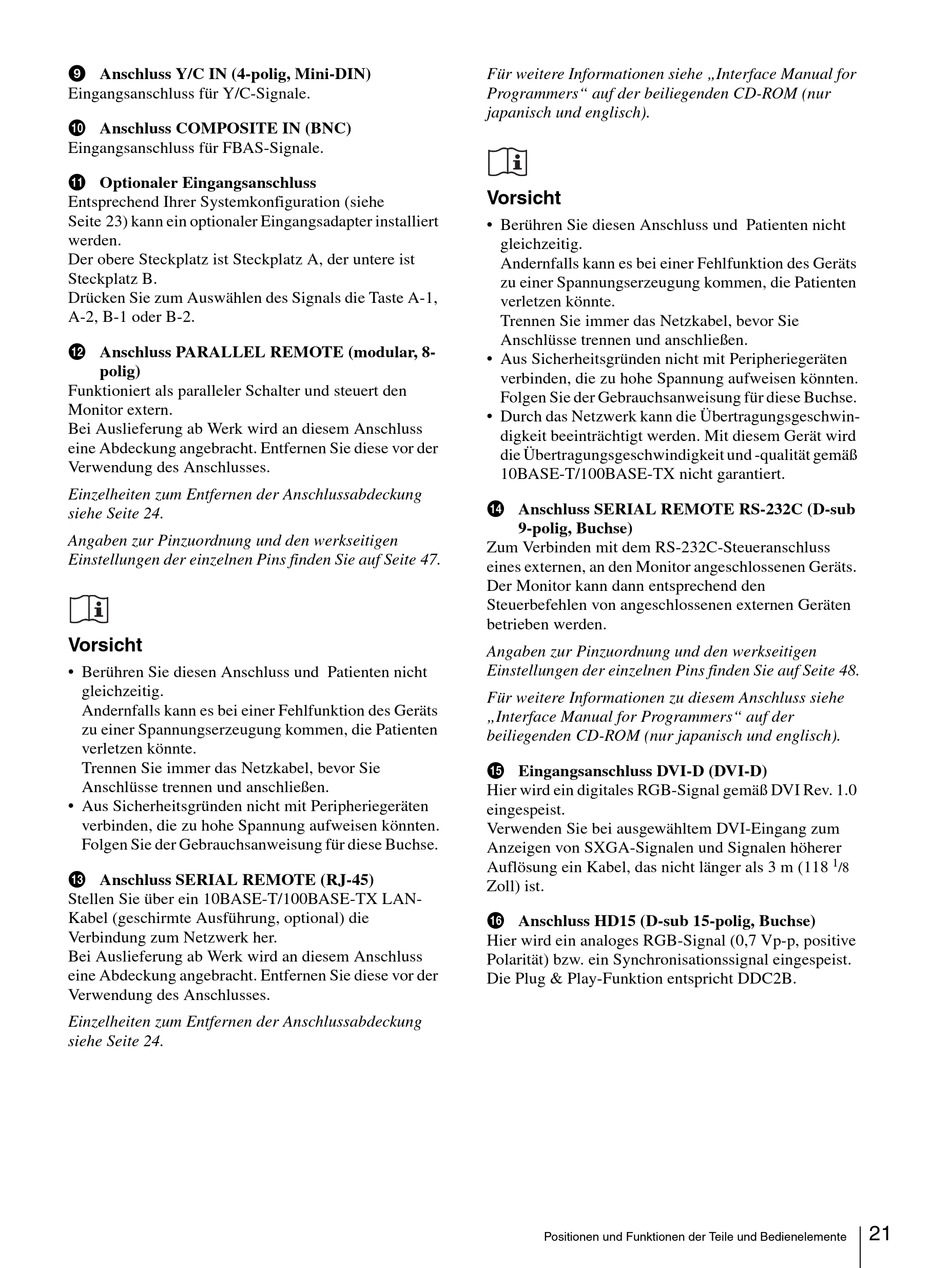

i Anschluss Y/C IN (4-polig, Mini-DIN)
Eingangsanschluss für Y/C-Signale.
j Anschluss COMPOSITE IN (BNC)
Eingangsanschluss für FBAS-Signale.
k Optionaler Eingangsanschluss
Entsprechend Ihrer Systemkonfiguration (siehe
Seite 23) kann ein optionaler Eingangsadapter installiert
werden.
Der obere Steckplatz ist Steckplatz A, der untere ist
Steckplatz B.
Drücken Sie zum Auswählen des Signals die Taste A-1,
A-2, B-1 oder B-2.
l Anschluss PARALLEL REMOTE (modular, 8-
polig)
Funktioniert als paralleler Schalter und steuert den
Monitor extern.
Bei Auslieferung ab Werk wird an diesem Anschluss
eine Abdeckung angebracht. Entfernen Sie diese vor der
Verwendung des Anschlusses.
Einzelheiten zum Entfernen der Anschlussabdeckung
siehe Seite 24.
Angaben zur Pinzuordnung und den werkseitigen
Einstellungen der einzelnen Pins finden Sie auf Seite 47.
Vorsicht
• Berühren Sie diesen Anschluss und Patienten nicht
gleichzeitig.
Andernfalls kann es bei einer Fehlfunktion des Geräts
zu einer Spannungserzeugung kommen, die Patienten
verletzen könnte.
Trennen Sie immer das Netzkabel, bevor Sie
Anschlüsse trennen und anschließen.
• Aus Sicherheitsgründen nicht mit Peripheriegeräten
verbinden, die zu hohe Spannung aufweisen könnten.
Folgen Sie der Gebrauchsanweisung für diese Buchse.
m Anschluss SERIAL REMOTE (RJ-45)
Stellen Sie über ein 10BASE-T/100BASE-TX LAN-
Kabel (geschirmte Ausführung, optional) die
Verbindung zum Netzwerk her.
Bei Auslieferung ab Werk wird an diesem Anschluss
eine Abdeckung angebracht. Entfernen Sie diese vor der
Verwendung des Anschlusses.
Einzelheiten zum Entfernen der Anschlussabdeckung
siehe Seite 24.
Für weitere Informationen siehe „Interface Manual for
Programmers" auf der beiliegenden CD-ROM (nur
japanisch und englisch).
Vorsicht
• Berühren Sie diesen Anschluss und Patienten nicht
gleichzeitig.
Andernfalls kann es bei einer Fehlfunktion des Geräts
zu einer Spannungserzeugung kommen, die Patienten
verletzen könnte.
Trennen Sie immer das Netzkabel, bevor Sie
Anschlüsse trennen und anschließen.
• Aus Sicherheitsgründen nicht mit Peripheriegeräten
verbinden, die zu hohe Spannung aufweisen könnten.
Folgen Sie der Gebrauchsanweisung für diese Buchse.
• Durch das Netzwerk kann die Übertragungsgeschwin-
digkeit beeinträchtigt werden. Mit diesem Gerät wird
die Übertragungsgeschwindigkeit und -qualität gemäß
10BASE-T/100BASE-TX nicht garantiert.
n Anschluss SERIAL REMOTE RS-232C (D-sub
9-polig, Buchse)
Zum Verbinden mit dem RS-232C-Steueranschluss
eines externen, an den Monitor angeschlossenen Geräts.
Der Monitor kann dann entsprechend den
Steuerbefehlen von angeschlossenen externen Geräten
betrieben werden.
Angaben zur Pinzuordnung und den werkseitigen
Einstellungen der einzelnen Pins finden Sie auf Seite 48.
Für weitere Informationen zu diesem Anschluss siehe
„Interface Manual for Programmers" auf der
beiliegenden CD-ROM (nur japanisch und englisch).
o Eingangsanschluss DVI-D (DVI-D)
Hier wird ein digitales RGB-Signal gemäß DVI Rev. 1.0
eingespeist.
Verwenden Sie bei ausgewähltem DVI-Eingang zum
Anzeigen von SXGA-Signalen und Signalen höherer
Auflösung ein Kabel, das nicht länger als 3 m (118
Zoll) ist.
p Anschluss HD15 (D-sub 15-polig, Buchse)
Hier wird ein analoges RGB-Signal (0,7 Vp-p, positive
Polarität) bzw. ein Synchronisationssignal eingespeist.
Die Plug & Play-Funktion entspricht DDC2B.
Positionen und Funktionen der Teile und Bedienelemente
