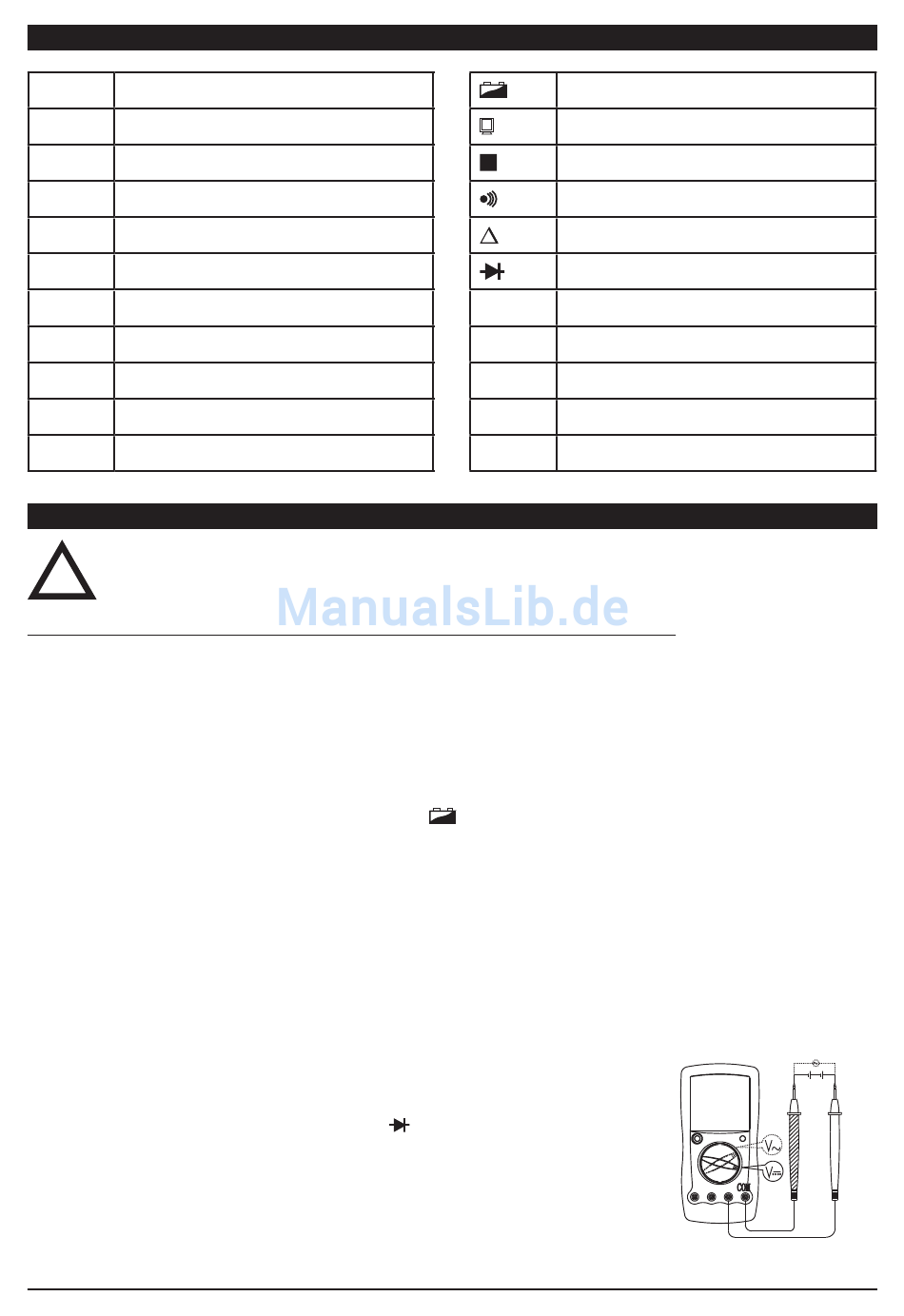

Displayanzeigen
AC
Wechselspannung
DC
Gleichspannung
MANU
manuelle Bereichswahl
AUTO
automatische Bereichswahl
MIN/MAX
MIN-/MAX-Anzeige
OL
Überlauf (zu hoher Messwert im Bereich)
V
Volt (Spannung)
A
Ampere (Strom)
Ω
Ohm (Widerstand)
F
Farad (Kapazität)
Hz
Herz (Frequenz)
Messung
Um einen möglichen elektrischen Schlag, Personenschäden, Multimeterbeschädigungen und/oder Materialschä-
!
den zu vermeiden, sollten Sie auf keinen Fall versuchen, höhere Spannungen oder Ströme zu messen für welche
das Multimeter entwickelt wurde. Angaben hierzu finden Sie in dieser Anleitung in den technischen Daten.
Kontrollieren Sie vor Beginn aller Messungen immer erst die Messleitungen und alle Zusatzteile. Achten Sie auf irgendwelche
Schäden, Verschmutzung, auf beschädigte Isolierung oder freiliegendes Metall. Vergewissern Sie sich, dass die Kabelstecker
korrekt in den Anschlüssen stecken. Versuchen Sie nicht, eine Messung vorzunehmen, wenn es irgendwelche Fehler gibt.
Tauschen Sie beschädigte Messleitungen gegen Messleitungen mit identischen elektrischen Spezifikationen aus, bevor Sie
das Messgerät verwenden.
Wählen Sie den richtigen Messbereich aus – beginnen Sie mit dem höchsten Bereich, wenn die Höhe des zu messenden
Wertes unbekannt ist. Erscheint auf dem Display "1 .", ist der Messwert zu groß.
Tauschen Sie die Batterie aus, sobald die Batterieanzeige "
falsche Messwerte erzeugen, welche zu einem elektrischen Schlag und zu Personenverletzungen führen können.
Achten Sie bei Widerstands-, Kapazitätsmessungen und bei Diodenprüfungen darauf, dass am zu messenden Bauelement
keine Spannungen anliegen und dass mit dem zu messenden Schaltungsteil verbundene Kondensatoren entladen sind, damit
keine falschen Messergebnisse auftreten und das Multimeter nicht beschädigt wird.
Verwenden und lagern Sie das Messgerät nicht bei Umgebungsbedingungen mit hoher Temperatur und Feuchtigkeit. Die
Leistung des Messgerätes kann sich verschlechtern, wenn es Feuchtigkeit ausgesetzt wurde.
Gleich-/ Wechselspannung messen
• Stellen Sie den Drehschalter auf den erforderlichen Spannungsbereich wählen Sie mit
der blauen Funktionstaste zwischen Gleichspannung (DC) und Wechselspannung (AC).
• Verbinden Sie die rote Messleitung mit der HzVΩ
mit der COM-Buchse.
• Verbinden Sie die Messkabel parallel mit dem zu messenden Messkreis.
Für Gleichspannungsmessungen sollte die rote Messleitung mit der positiven Seite des
Messkreises verbunden werden, das schwarze mit der negativen Seite.
4
Batterie leer
Datenübertragung aktiv
S
H
Hold-Funktion aktiv
Durchgangstest
Relativwertmessung
Diodentest
n
Nano 1 x 10
µ
Micro 1 x 10
m
milli 1 x 10
K
Kilo 1 x 10
M
Mega 1 x 10
" erscheint. Bei niedrigem Batteriestand kann das Messgerät
-Buchse und die schwarze Messleitung
-9
-6
-3
3
-6
black
red
