Medion MD 18510 Bedienungsanleitung
Verwandte Anleitungen für Medion MD 18510
Inhaltszusammenfassung für Medion MD 18510

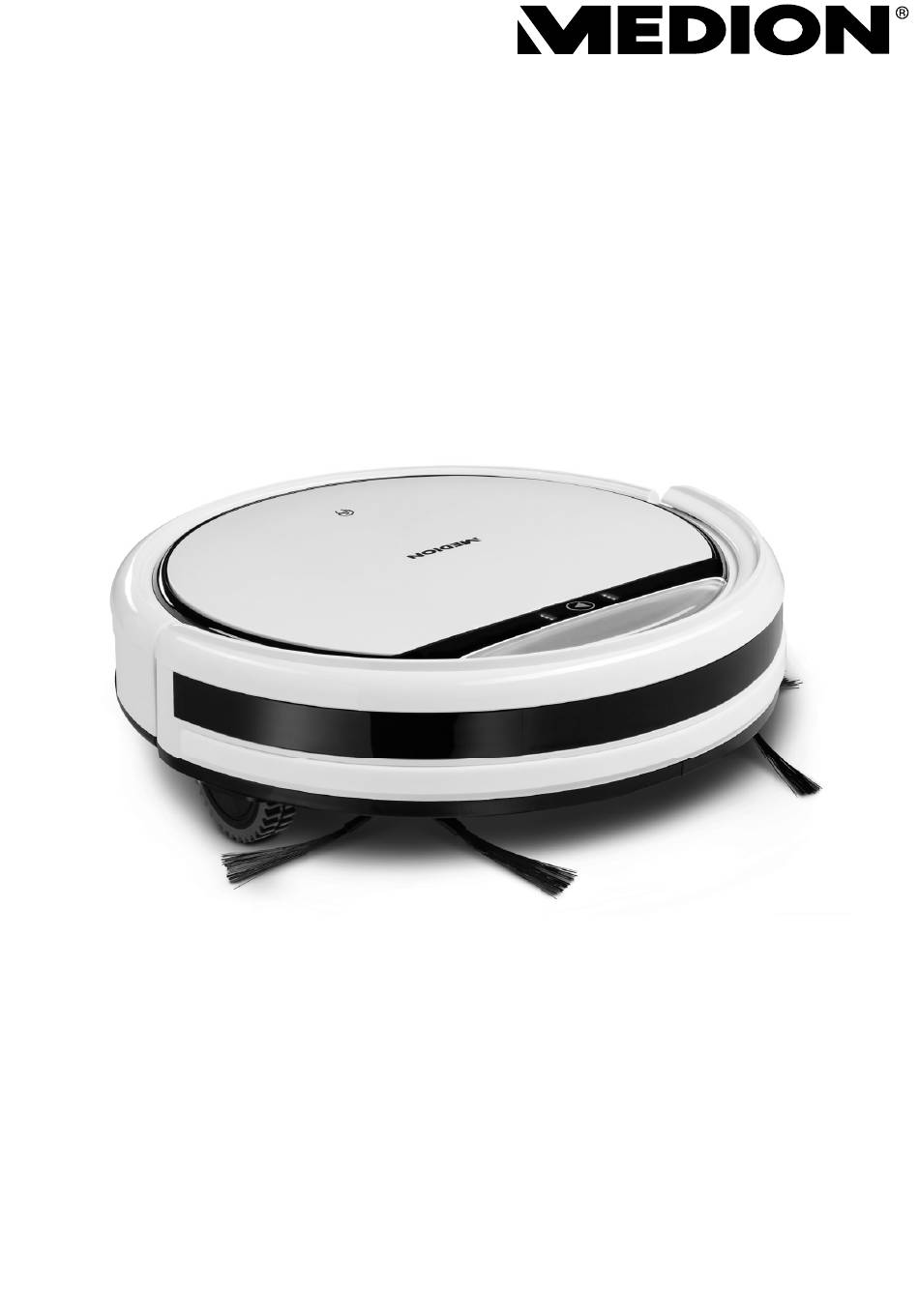

- Seite 1 Bedienungsanleitung Handleiding Notice d‘utilisation Manual de instrucciones Istruzioni per l‘uso Saugroboter Robotstofzuiger Aspirateur robot Robot aspirador Robot aspirapolvere MEDION ® MD 18510...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Informationen zu dieser Bedienungsanleitung ........5 1.1. Zeichenerklärung ....................5 Bestimmungsgemäßer Gebrauch .............. 8 Sicherheitshinweise ..................8 3.1. Sicher mit Akkus/Batterien umgehen ............13 Lieferumfang ..................... 14 Geräteübersicht ..................15 5.1. Unterseite .......................15 5.2. Staubbehälter mit Filter ..................16 5.3. Ladestation ......................16 5.4. -
Seite 4: Informationen Zu Dieser Bedienungsanleitung
1. Informationen zu dieser Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedie- nungsanleitung. - Seite 5 Weiterführende Informationen für den Gebrauch des Gerätes! Hinweise in der Bedienungsanleitung beachten! Aufzählungspunkt / Information über Ereignisse während der Be- • dienung Auszuführende Handlungsanweisung Konformitätserklärung (siehe Kapitel „Konformitätsinformation“): Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien. Schutzklasse II Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchge- hend doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben.
- Seite 6 Gerät umweltgerecht entsorgen (siehe „11. Entsorgung“ auf Seite 27) Der AC/DC Adapter verfügt gemäß DIN EN 60529 über die Schutzart IP20, dies bedeutet: Der AC/DC Adapter ist geschützt: IP20 • gegen den Zugang zu gefährlichen Teilen mit einem Finger. • gegen Eindringen von festen Fremdkörper mit einem Durchmes- ser von 12,5 mm und größer Der AC/DC Adapter ist nicht wasserdicht...
-
Seite 7: Bestimmungsgemäßer Gebrauch
2. Bestimmungsgemäßer Gebrauch Der Saugroboter dient zur selbsttätigen, trockenen Reinigung von glatten, ebenen Fußböden im Innenbereich. Verwenden Sie das Gerät nicht im Freien. Das Gerät ist nur für den privaten und nicht für den industriel- len/kommerziellen Gebrauch bestimmt. Bitte beachten Sie, dass im Falle des nicht bestimmungsgemä- ßen Gebrauchs die Haftung erlischt: ... - Seite 8 cheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt.
- Seite 9 Fassen Sie das Gerät nicht mit feuchten oder nassen Händen an während Sie das Gerät laden. Vor dem ersten Gebrauch und nach jeder Benutzung den Saugroboter sowie das Netzkabel auf Beschädigungen über- prüfen. Gerät nicht in Betrieb nehmen, wenn der Saugroboter, die La- destation oder das Netzkabel sichtbare Schäden aufweist.
- Seite 10 VORSICHT! Verletzungsgefahr/Gefahr von Geräteschaden! Es besteht Verletzungsgefahr oder die Möglichkeit ei- nes Geräteschadens durch unsachgemäße Behandlung. Benutzen Sie das Gerät nur zum Aufsaugen kleiner Mengen Staub, Schmutz und Krümeln. Leeren Sie den Staubbehälter nach jeder Benutzung. Benutzen Sie das Gerät nicht, um Flüssigkeiten oder feuchten Schmutz aufsaugen.
- Seite 11 Stoff- oder Taschentuch über die Fläche reiben. Entstehen Fusseln, sollte der Bereich für das Saugen ausgeschlossen werden, um eine Kollision zu verhindern. VORSICHT! Verletzungsgefahr/Gefahr von Geräteschaden! Aus baulichen und konstruktionellen Gründen inner- halb eines Raumes kann nicht ausgeschlossen werden, dass die Sensoren des Saugroboters Treppen und Hindernisse nicht vollständig erfassen.
-
Seite 12: Sicher Mit Akkus/Batterien Umgehen
3.1. Sicher mit Akkus/Batterien umgehen Das Gerät beinhaltet einen Lithium-Ionen-Akkublock. Die Fern- bedienung wird mit zwei 1,5 V-Batterien vom Typ AAA betrie- ben. GEFAHR! Verätzungsgefahr! Beim Verschlucken von Batterien besteht die Gefahr von inneren Verätzungen, die innerhalb von zwei Stun- den zum Tode führen können. -
Seite 13: Lieferumfang
Lagern Sie Batterien an einem kühlen, trockenen Ort. Setzen Sie Batterien/Akkus niemals übermäßiger Wärme (wie Sonnenschein, Feuer, Heizung oder dergleichen) aus. Direkte starke Wärme kann die Batterien beschädigen. Werfen Sie Batterien/Akkus nicht ins Feuer. Schließen Sie Batterien/Akkus nicht kurz. ... -
Seite 14: Geräteübersicht
5. Geräteübersicht Staubbehälterdeckel Staubbehälter mit Filter Netzteilanschluss Ein-/Ausschalter Stoßfänger Start/Pause-Taste / Kontrollleuchte Markierung zum Öffnen des Deckels 5.1. Unterseite Ladekontakte Laufrad: Zur Unterstützung der Bewegungsrichtung Reinigungsbürste, rechts Saugöffnung Laufrad: Zum Vortrieb des Geräts Lüftungsschlitze... -
Seite 15: Staubbehälter Mit Filter
Typenschild Laufrad: Zum Vortrieb des Geräts Batteriefach Reinigungsbürste, links 5.2. Staubbehälter mit Filter Staubfilter Staubbehälter mit Deckel Reinigungsbürste EPA-Filterrahmen EPA-Filter 5.3. Ladestation Kontrollleuchte Gehäuse Netzteil-/Netzadapter-Anschluss Ladekontakte... -
Seite 16: Fernbedienung
5.4. Fernbedienung CLEAN Startzeitanzeige Uhrzeitanzeige Betriebsmodus: vorwärts fahren; Startzeit-/Uhrzeitmodus: Zahlenwert erhö- Betriebsmodus: rechts fahren; Startzeit-/Uhrzeitmodus: von Stundenanzeige zur Minutenanzeige wechseln Betriebsmodus: rückwärtsfahren; Startzeit-/Uhrzeitmodus: Zahlenwert ver- ringern Uhrzeit einstellen; Auswahl der Uhrzeit bestätigen Saugbewegung entlang der Wände Zurückkehren zur Ladestation Saugbewegung im Kreis Startzeit einstellen;... -
Seite 17: Sensoren Am Saugroboter
5.5. Sensoren am Saugroboter Sensor vorne Sensor rechts Sensor links 6. Erste Inbetriebnahme 6.1. Reinigungsbürsten anbringen Vor dem ersten Gebrauch müssen ggf. die mitgelieferten Bürsten angebracht wer- den. Die mitgelieferten Reinigungsbürsten können mit Hilfe eines Kreuzschlitzschrau- bendrehers angebracht und entnommen werden. ... -
Seite 18: Batterien In Die Fernbedienung Einlegen
Bei der Rückkehr zur Ladestation wird der Reinigungsvorgang unterbrochen. Falls die Leistung des Akkus deutlich nachlassen sollte, wenden Sie sich an das Medion Service-Center. 6.3. Batterien in die Fernbedienung einlegen Schieben Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung nach unten ab. -
Seite 19: Staubsaugerbetrieb
7. Staubsaugerbetrieb Um die beste Reinigungsleistung zu erzielen, stellen Sie sicher, dass alle losen Ge- genstände auf dem Boden wie Vorhänge, Kleidung, Papier, lose Kabel sowie Verlän- gerungskabel entfernt wurden und nicht mit dem Saugroboter erfasst werden kön- nen. HINWEIS! Gefahr von Sachschaden! Lose Kabel können sich während des Saugbetriebes in ihrem Saugroboter verfangen und von diesem mitge-... -
Seite 20: Startzeit Einstellen
Bei niedrigem Akkustand kehrt der Saugroboter automatisch zur Lade- station zurück. Bei der Rückkehr zur Ladestation wird der Reinigungs- vorgang unterbrochen. Reinigen Sie regelmäßig bei ausgeschaltetem Gerät (Ein-/Ausschalter auf Positi- on O F F ) die Saugöffnung und leeren Sie nach jeder Verwendung den Staubbe- hälter. -
Seite 21: Energiemanagement Des Saugroboters
Reinigungsmodus Tastendruck auf Art der Reinigung Saugroboter kehrt zur Ladesta- Zurück zur Ladestation tion zurück und lädt den Akku- block auf. 7.3. Energiemanagement des Saugroboters Sie benutzen den Sauger gelegentlich Wenn der Saugroboter nicht mehrmals am Tag, täglich oder regelmäßig reinigen soll, empfehlen wir nach jeder vollständigen Aufladung das Ladegerät bzw. -
Seite 22: Reinigung Und Pflege
8. Reinigung und Pfl ege GEFAHR! Stromschlaggefahr! Es besteht die Gefahr eines elektrischen Schlags/Kurz- schlusses durch stromführende Teile. Tauchen Sie den Saugroboter, die Ladestation oder den Netzadapter niemals in Wasser oder Flüssigkei- ten! Reinigen Sie das Gerät und alle Zubehörteile nur trocken bzw. -
Seite 23: Saugöffnung Reinigen
Drücken Sie auf die mit P U S H markierte Druckfläche des Gerätedeckels. Der Deckel öffnet sich. Klappen Sie den Griff des Staubbehälters hoch und entfernen Sie den Staub- behälter aus dem Saugroboter. Entfernen Sie den EPA-Filter mit EPA-Filterrahmen. Klappen Sie den Staubbehälterdeckel auf und entfernen Sie den Staubfilter. Leeren Sie den Staubbehälter über einem Mülleimer. -
Seite 24: Laufrad Reinigen
8.4. Laufrad reinigen Bei einer Blockade des vorderen Laufrads entfernen Sie das Laufrad und reinigen Sie es von Verschmutzungen mit einem angefeuchteten Tuch. Setzen Sie das vordere Laufrad wieder ein, bis es einrastet. 9. Problemlösung Bei einer Störung des Geräts prüfen Sie bitte zunächst, ob Sie das Problem mit Hilfe der folgenden Übersicht selbst beheben können. -
Seite 25: Akkublock Entfernen
Problem Mögliche Ursache Lösung Gerät ist blockiert Versetzen Sie den Dreifacher Signalton er- Saugroboter steckt tönt. Saugroboter an eine fest. andere Stelle. Zeitgleich blinken alle Kon- trollleuchten. Nehmen Sie die Bürs- Die seitlichen Bürsten be- ten ab. Reinigen Sie- wegen sich nicht. -
Seite 26: Entsorgung
Ziehen Sie den Stecker des Akkublocks von der Buchse des Geräts ab. Entsorgen Sie den Akkublock umweltgerecht (siehe „11. Entsorgung“ auf Seite 27). Beim Wechsel des Akkublocks verbinden Sie den Stecker des Akkublocks mit der Buchse des Geräts. Legen Sie einen neuen Akkublock ein. Verwenden Sie aus- schließlich ein Akkupack des gleichen Typs. -
Seite 27: Technische Daten
Leistung 42,92 Wh Zellen Ladedauer ca. 6,5 Stunden Betriebstemperatur 10 °C – 40 °C Netzadapter Hersteller Ten Pao Industrial Co., Ltd. Importeur: MEDION AG Am Zehnthof 77 45307 Essen Deutschland HR-Nummer: HRB 13274 Modell S012DBV1900060 Eingang 100–240 V~, 50-60 Hz, 0,4 A Ausgang 19 V 600 mA... -
Seite 28: Konformitätsinformation
Fernbedienung Batteriebetrieb 2x1,5 V Typ AAA 13. Konformitätsinformation Hiermit erklärt die Medion AG, dass das Produkt mit den folgenden europä- ischen Anforderungen übereinstimmt: • EMV-Richtlinie 2014/30/EG • Niederspannungsrichtlinie 2014/35/EG • Öko-Design Richtlinie 2009/125/EG • RoHS-Richtlinie 2011/65/EU. 14. Serviceinformationen Sollte Ihr Gerät einmal nicht wie gewünscht und erwartet funktionieren, wenden Sie sich zunächst an unseren Kundenservice. - Seite 29 Österreich Öffnungszeiten Rufnummer Mo. - Fr.: 08:00 - 21:00 01 9287661 Sa. / So.: 10:00 - 18:00 Serviceadresse MEDION Service Center Franz-Fritsch-Str. 11 4600 Wels Österreich Schweiz Öffnungszeiten Rufnummer Mo. - Fr.: 09:00 - 19:00 0848 - 33 33 32...
-
Seite 30: Impressum
Luxemburg Öffnungszeiten Rufnummer Mo. - Fr.: 09:00 - 19:00 34-20 808 664 Serviceadresse MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medionservice.com zum Download zur Verfügung. Dort finden Sie auch Treiber und andere Software zu diversen Geräten. -
Seite 31: Datenschutzerklärung
16. Datenschutzerklärung Sehr geehrter Kunde! Wir teilen Ihnen mit, dass wir, die MEDION AG, Am Zehnthof 77, 45307 Essen als Ver- antwortlicher Ihre personenbezogenen Daten verarbeiten. In datenschutzrechtlichen Angelegenheiten werden wir durch unseren betrieb- lichen Datenschutzbeauftragten, erreichbar unter MEDION AG, Datenschutz, Am Zehnthof 77, D –...
