Originalbetriebsanleitung

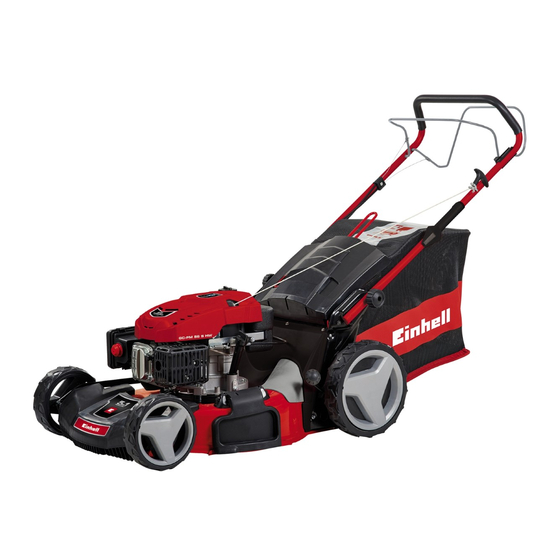

Benzin-Rasenmäher
7
Art.-Nr.: 34.047.57 (GC-PM 48 S HW)
Art.-Nr.: 34.047.63 (GC-PM 53 S HW)
Art.-Nr.: 34.047.66 (GC-PM 56/1 S HW)
Anl_GC_PM_48_53_56_1_S_HW_D.indb 1
Anl_GC_PM_48_53_56_1_S_HW_D.indb 1
GC-PM 48 S
HW/1
GC-PM 53 S
HW/1
GC-PM 56/1 S HW
I.-Nr.: 11015
I.-Nr.: 11015
I.-Nr.: 11015
12.09.2016 10:51:27
12.09.2016 10:51:27

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EINHELL GC-PM 48 S HW/1

Inhaltszusammenfassung für EINHELL GC-PM 48 S HW/1

  • Seite 1 GC-PM 48 S HW/1 GC-PM 53 S HW/1 GC-PM 56/1 S HW Originalbetriebsanleitung Benzin-Rasenmäher Art.-Nr.: 34.047.57 (GC-PM 48 S HW) I.-Nr.: 11015 Art.-Nr.: 34.047.63 (GC-PM 53 S HW) I.-Nr.: 11015 Art.-Nr.: 34.047.66 (GC-PM 56/1 S HW) I.-Nr.: 11015 Anl_GC_PM_48_53_56_1_S_HW_D.indb 1 Anl_GC_PM_48_53_56_1_S_HW_D.indb 1 12.09.2016 10:51:27 12.09.2016 10:51:27...
  • Seite 2 - 2 - Anl_GC_PM_48_53_56_1_S_HW_D.indb 2 Anl_GC_PM_48_53_56_1_S_HW_D.indb 2 12.09.2016 10:51:27 12.09.2016 10:51:27...
  • Seite 3 - 3 - Anl_GC_PM_48_53_56_1_S_HW_D.indb 3 Anl_GC_PM_48_53_56_1_S_HW_D.indb 3 12.09.2016 10:51:28 12.09.2016 10:51:28...
  • Seite 4 - 4 - Anl_GC_PM_48_53_56_1_S_HW_D.indb 4 Anl_GC_PM_48_53_56_1_S_HW_D.indb 4 12.09.2016 10:51:32 12.09.2016 10:51:32...
  • Seite 5 max min - 5 - Anl_GC_PM_48_53_56_1_S_HW_D.indb 5 Anl_GC_PM_48_53_56_1_S_HW_D.indb 5 12.09.2016 10:51:35 12.09.2016 10:51:35...
  • Seite 6 - 6 - Anl_GC_PM_48_53_56_1_S_HW_D.indb 6 Anl_GC_PM_48_53_56_1_S_HW_D.indb 6 12.09.2016 10:51:37 12.09.2016 10:51:37...
  • Seite 7 - 7 - Anl_GC_PM_48_53_56_1_S_HW_D.indb 7 Anl_GC_PM_48_53_56_1_S_HW_D.indb 7 12.09.2016 10:51:41 12.09.2016 10:51:41...

  • Seite 8: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Sicherheitshinweise 2. Gerätebeschreibung und Lieferumfang 3. Bestimmungsgemäße Verwendung 4. Technische Daten 5. Vor Inbetriebnahme 6. Bedienung 7. Reinigung, Wartung, Lagerung, Transport und Ersatzteilbestellung 8. Entsorgung und Wiederverwertung 9. Fehlersuchplan 10. Wartungsanleitung - 8 - Anl_GC_PM_48_53_56_1_S_HW_D.indb 8 Anl_GC_PM_48_53_56_1_S_HW_D.indb 8 12.09.2016 10:51:42 12.09.2016 10:51:42...

  • Seite 9: Sicherheitshinweise

    Gefahr! Sicherheitshinweise für handgeführte Beim Benutzen von Geräten müssen einige Si- Rasenmäher cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Hinweise Sie diese Bedienungsanleitung / Sicherheitshin- 1. Lesen Sie die Gebrauchsanweisung sorgfäl- weise deshalb sorgfältig durch. Bewahren Sie die- tig.

  • Seite 10: Handhabung

    sich die Benzindämpfe verfl üchtigt haben. 9. Halten Sie das Messer an, wenn der Rasen- - Aus Sicherheitsgründen sind Benzintank mäher angekippt werden muss, bei einem und andere Tankverschlüsse bei Beschädi- Transport über andere Flächen als Gras und gung auszutauschen. wenn der Rasenmäher von und zu der zu mä- - Halten Sie Benzin von Kindern fern.

  • Seite 11: Gerätebeschreibung Und Lieferumfang

    20. Beim Abstellen des Motors ist der Gashebel Explosionen führen. auf Position “Stop” zu stellen. Der Benzinhahn 3. Lassen Sie den Motor abkühlen, bevor Sie ist zu schließen (falls vorhanden). den Rasenmäher in geschlossenen Räumen 21. Ein Betreiben der Maschine mit übermäßiger abstellen.

  • Seite 12: Lieferumfang

    3. Bestimmungsgemäße 2.2 Lieferumfang Bitte überprüfen Sie die Vollständigkeit des Arti- Verwendung kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens Das Gerät darf nur nach seiner Bestimmung ver- innerhalb von 5 Arbeitstagen nach Kauf des Arti- wendet werden.

  • Seite 13: Technische Daten

    Aus Sicherheitsgründen darf der Rasenmäher Schwingungsemissionswert a = 7,12 m/s nicht als Antriebsaggregat für andere Arbeits- Unsicherheit K = 1,5 m/s werkzeuge und Werkzeugsätze jeglicher Art ver- wendet werden. GC-PM 56/1 S HW Motortyp: ..Einzylinder-Viertaktmotor 173 ccm Leistung ............ 2,8 kW 4.

  • Seite 14: Vor Inbetriebnahme

    Vorsicht! 5.2 Einstellen der Schnitthöhe Restrisiken: Auch wenn Sie dieses Gerät vorschriftsmä- Warnung! Das Verstellen der Schnitthöhe ßig bedienen, bleiben immer Restrisiken darf nur bei abgestelltem Motor vorgenom- bestehen. Folgende Gefahren können im men werden. Zusammenhang mit der Bauweise und Aus- •...

  • Seite 15: Motor Starten

    torstophebels muss der Motor innerhalb weniger Stellen Sie vor jeder Einstell-, Wartungs- und Sekunden stoppen. Ist dies nicht der Fall wenden Reparaturarbeit den Motor ab und warten Sie sich an den Kundenservice. Sie, bis sich das Messer nicht mehr dreht. Ziehen Sie den Zündkerzenstecker ab.

  • Seite 16: Motor Abstellen

    Mulchen (Abb. 4b) Der Sicherheitsvorschrift entsprechend fällt die Beim Mulchen wird das Schnittgut im geschlos- Auswurfklappe beim Aushängen des Fangsackes senen Mähergehäuse zerkleinert und auf dem zu und verschließt die hintere Auswurföff nung. Rasen wieder verteilt. Eine Grasaufnahme und Bleiben dabei Grasreste in der Öff nung hängen, Entsorgung entfällt.
  • Seite 17 ab und ziehen Sie den Zündkerzenstecker ab. ziehen und in waagerechter Stellung den Ölstand Achtung! Stellen Sie den Mäher nur auf festen ablesen. Der Ölstand muss sich zwischen min. ebenen Untergrund. und max. des Ölmessstabes (Abb. 9b) befi nden. 1. Öff nen Sie die Sternmuttern (Pos.11). Ölwechsel 2.

  • Seite 18: Vorbereitung Für Das Einlagern Des Rasenmähers

    Warnung! Beim Arbeiten mit einem beschädig- 7.2.9 Betriebszeiten ten Messer besteht Verletzungsgefahr. Für die Betriebszeiten beachten Sie bitte die gel- tenden gesetzlichen Bestimmungen, die örtlich 7.2.3 Radachsen und Radnaben unterschiedlich sein können. Radachsen und Radnaben sollten einmal pro Sai- son eingefettet werden. 7.3 Vorbereitung für das Einlagern des Ra- Dazu nehmen Sie die Radkappen mit einem senmähers...

  • Seite 19: Verbrauchsmaterial, Verschleißmaterial Und Ersatzteile

    beim Umklappen die Seilzüge nicht geknickt werden. 7. Wickeln Sie einige Lagen Wellpappe zwi- schen oberen und unteren Schubbügel und Motor, um ein Scheuern zu vermeiden. 8. Stellen Sie eine ausreichende Ladungssi- cherung her, um Beschädigungen und Verlet- zungen durch Verrutschen während der Fahrt, zu verhindern.

  • Seite 20: Fehlersuchplan

    9. Fehlersuchplan Warnhinweis: Zuerst den Motor abschalten und den Zündkerzenstecker abziehen, bevor Inspektionen oder Justierungen vorgenommen werden. Warnhinweis: Wenn nach einer Justierung oder Reparatur der Motor einige Minuten gelaufen ist, den- ken Sie daran, dass der Auspuff und andere Teile heiß sind. Also nicht berühren, um Verbrennungen zu vermeiden.

  • Seite 21: Wartungsanleitung

    10. Wartungsanleitung - 21 - Anl_GC_PM_48_53_56_1_S_HW_D.indb 21 Anl_GC_PM_48_53_56_1_S_HW_D.indb 21 12.09.2016 10:51:42 12.09.2016 10:51:42...

  • Seite 22: Serviceinformationen

    Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß...

  • Seite 23: Garantieurkunde

    Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung.
  • Seite 24 • Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 69 ·Telefax: 09951/95 917 00 E-Mail: info@einhell.de · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) - 24 - Anl_GC_PM_48_53_56_1_S_HW_D.indb 24 Anl_GC_PM_48_53_56_1_S_HW_D.indb 24...

  • Seite 25: Konformitätserklärung

    EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Benzin-Rasenmäher GC-PM 48 S HW (Einhell) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi ed Body: 2006/95/EC Notifi...
  • Seite 26 EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Benzin-Rasenmäher GC-PM 53 S HW (Einhell) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi ed Body: 2006/95/EC Notifi...
  • Seite 27 EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Benzin-Rasenmäher GC-PM 56/1 S HW (Einhell) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi ed Body: 2006/95/EC Notifi...
