H61.0.01.6B-02
für 2 GMSD oder GMXD - Drucksensoren
INHALT
1
ALLGEMEINES ........................................................................................................................................ 2
1.1
1.2
-
1.3
....................................................................................................................................... 3
1.4
............................................................................................................................................ 3
1.5
......................................................................................................................................... 3
2
KONFIGURIEREN DES GERÄTES.......................................................................................................... 4
2.1
V
2.1.1
rAtE-Slo: Standardmessung......................................................................................................... 5
2.1.2
rAtE-P.dEt: Peak detection = Spitzenwertdetektion ..................................................................... 5
2.1.3
rAtE-FASt: Fast: Schnelle Messung ............................................................................................. 5
2.2
2.3
2.4
2.5
2.6
S
TEIGUNGSKORREKTUR
2.7
2.8
2.8.1
Schnittstelle - Einstellung der Basisadresse ('Adr.')..................................................................... 6
2.8.2
Analogausgang - Skalierung mit DAC.0 und DAC.1.................................................................... 7
2.9
................................................................................................................................................. 7
3
BEDIENUNG DER LOGGERFUNKTION ................................................................................................. 7
3.1
3.2
4
DIE SERIELLE SCHNITTSTELLE.......................................................................................................... 10
5
DRUCKANSCHLUß AN DIE DRUCKSENSOREN ................................................................................. 11
6
FEHLER- UND SYSTEMMELDUNGEN ................................................................................................. 11
7
HINWEIS ZUM KALIBRIERSERVICE .................................................................................................... 12
8
TECHNISCHE DATEN ........................................................................................................................... 12
GREISINGER
D - 93128 Regenstauf, Hans-Sachs-Straße 26
Bedienungsanleitung

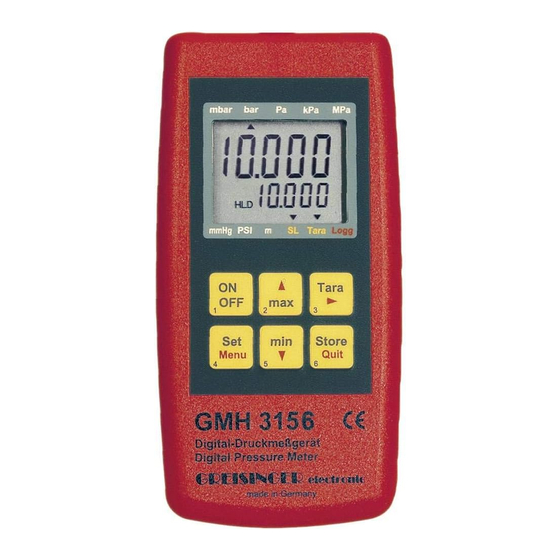

Zweifach-Druck-Handmeßgerät
GMH3156
......................................................................................................................... 2
: „
........................................................................................................................... 6
S
ENSOR
..................................................................................................................... 6
................................................................................................................................ 6
...................................................................................................................................... 7
ab Version 6.1
................................................................................................... 2
" ...................................................................... 5
[
.............................................................................. 6
2 ('SCL.2') ................................................. 6
.............................................................................................. 8
electronic GmbH
................................ 5
................................. 8
Inhaltsverzeichnis
loading

Verwandte Anleitungen für GREISINGER GMH3156

Inhaltszusammenfassung für GREISINGER GMH3156

  • Seite 1: Inhaltsverzeichnis

    H61.0.01.6B-02 Bedienungsanleitung Zweifach-Druck-Handmeßgerät GMH3156 ab Version 6.1 für 2 GMSD oder GMXD - Drucksensoren INHALT ALLGEMEINES ............................2 ......................... 2 ICHERHEITSHINWEISE ....................2 ETRIEBS ARTUNGSHINWEISE ............................3 NSCHLÜSSE ............................3 NZEIGEN ............................3 EDIENUNG KONFIGURIEREN DES GERÄTES......................4 : „...

  • Seite 2: Allgemeines

    H61.0.01.6B-02 Bedienungsanleitung GMH3156 Seite 2 1 Allgemeines 1.1 Sicherheitshinweise Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Meßgeräte gebaut und geprüft. Die Funktion und Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn die allgemein üblichen Sicherheitsvorkehrungen sowie die Sicherheitshinweise der Bedienungsanleitung beachtet werden.

  • Seite 3: Anschlüsse

    H61.0.01.6B-02 Bedienungsanleitung GMH3156 Seite 3 1.3 Anschlüsse Geräteausgang: Betrieb als Schnittstelle: Anschluß für galv. getrennten Schnittstellenadapter (Zubehör: GRS 3100, USB3100, ...) Betrieb als Analogausgang: Anschluß über entspr. Analogkabel. Achtung: Die jeweilige Betriebsart muß konfiguriert werden und beeinflußt die Batterielebensdauer! Anschlüsse für Drucksensoren der GMSD oder GMXD-Familie Die Netzbuchse befindet sich auf der linken Seite des Meßgerätes...

  • Seite 4: Konfigurieren Des Gerätes

    H61.0.01.6B-02 Bedienungsanleitung GMH3156 Seite 4 2 Konfigurieren des Gerätes Zum Ändern von Einstellungen 2 Sekunden lang Menü (Taste 4) drücken, dadurch wird das Menü (Hauptanzeige „SEt“) aufgerufen. Mit Menü wählen Sie das Menü, mit 4(Taste 3) können Sie zu den zugehörigen Parametern springen, die Sie dann verändern können (Auswahl der Parameter mit 4).

  • Seite 5: Verschiedene Meßarten: „Rate-Slo, -P.det, -Fast

    H61.0.01.6B-02 Bedienungsanleitung GMH3156 Seite 5 Max-Alarm-Grenze Sensor 1 (nicht wenn AL.2 = oFF) AL.Hi/AL.2 AL.2-Lo... Sensor2-Max ist die obere Anzeigebereich-Grenze des Sensors 2 Sensor2-Max Alarm Sensordifferenz an, mit Hupe AL. DIF Alarm Sensordifferenz an, ohne Hupe No.So keine Alarmfunktion für Sensordifferenz -2000..AL.DIF-Hi Min-Alarm-Grenze Differenz (nicht wenn AL.DIF = oFF)

  • Seite 6: Nullpunktkorrektur Sensor 1 ('Ofs.1') Bzw . Sensor 2 ('Ofs.2')

    H61.0.01.6B-02 Bedienungsanleitung GMH3156 Seite 6 2.3 Höhenkorrektur bei Absolutdruck-Sensoren Das Gerät mißt den Absolutdruck der Umgebungsluft. Dieser ist jedoch nicht mit dem von Wetterstationen angegebenen „Luftdruck auf Meereshöhe“ zu verwechseln! Bei dieser Druckangabe wird die höhenbedingte Luftdruckabnahme herausgerechnet. Das Gerät ist in der Lage diese Luftdruck-Höhenkorrektur vorzunehmen.

  • Seite 7: Analogausgang - Skalierung Mit Dac.0 Und Dac.1

    H61.0.01.6B-02 Bedienungsanleitung GMH3156 Seite 7 2.8.2 Analogausgang – Skalierung mit DAC.0 und DAC.1 Hinweis: Der Analogausgang kann nicht bei einer Loggeraufzeichnung verwendet werden. Mit DAC.0 und DAC.1 kann der Analogausgang sehr einfach skaliert werden. Es ist darauf zu achten, daß der Analogausgang nicht zu stark belastet wird, da sonst der Ausgangswert verfälscht werden kann und die Stromaufnahme des Gerätes entspr.

  • Seite 8: Func-Stor": Einzelwerte Speichern

    H61.0.01.6B-02 Bedienungsanleitung GMH3156 Seite 8 3.1 „Func-Stor“: Einzelwerte speichern Jeweils ein Meßergebnis wird aufgezeichnet, wenn „Store“ (Taste 6) gedrückt wird. Die gespeicherten Daten können in der Anzeige selbst betrachtet werden (bei Aufrufen der Konfiguration erscheint ein zusätzliches Menü: „REAd LoGG“) oder mit Hilfe der Schnittstelle in einen PC eingelesen werden.
  • Seite 9 H61.0.01.6B-02 Bedienungsanleitung GMH3156 Seite 9 Loggeraufzeichnung starten: Durch 2 Sekunden Drücken der Taste "Store" (Taste 6) wird die Loggerbedienung aufgerufen. In der Anzeige erscheint: Durch erneutes kurzes Drücken der Taste "Store" wird die Aufzeichnung gestartet. Danach wird bei jeder Aufzeichnung kurz die Anzeige ‘St.XXXX‘ angezeigt. XXXX steht hierbei für die Nummer des Datensatzes 1..4000.

  • Seite 10: Die Serielle Schnittstelle

    H61.0.01.6B-02 Bedienungsanleitung GMH3156 Seite 10 4 Die serielle Schnittstelle Mit einem galv. getrennten Schnittstellenwandler GRS3100, GRS3105 oder USB3100 (Zubehör) kann das Gerät direkt an eine RS232- bzw. USB-Schnittstelle eines PC angeschlossen werden. Mit dem GRS3105 können bis zu 5 Meßgeräte gleichzeitig verbunden werden (siehe auch Bedienungsanleitung GRS3105).

  • Seite 11: Druckanschluß An Die Drucksensoren

    H61.0.01.6B-02 Bedienungsanleitung GMH3156 Seite 11 5 Druckanschluß an die Drucksensoren Das Meßgerät ist so konzipiert, daß alle Sensoren der GMSD/GMXD...-Serie ohne Neuabgleich angesteckt werden können. Somit stehen Ihnen eine Vielzahl voll austauschbarer Sensoren für Meßbereiche von beispielsweise – 1.999...2.500 mbar relativ bis 0...400.0 bar absolut zur Auswahl Relativdrucksensoren (Typ: GMSD/GMXD...MR, GMSD/GMXD...BR)

  • Seite 12: Hinweis Zum Kalibrierservice

    H61.0.01.6B-02 Bedienungsanleitung GMH3156 Seite 12 7 Hinweis zum Kalibrierservice Werkskalibrierschein – DKD-Schein – amtliche Bescheinigungen: Soll das Meßgerät einen Kalibrierschein erhalten, ist dieses mit dem zugehörigen Fühler zum Hersteller einzuschicken. Nur der Hersteller kann die Grundeinstellungen überprüfen und wenn notwendig korrigieren.
