Systemredundanz S2 - Endress+Hauser Proline Promass A 300 PROFINET Betriebsanleitung

Systemintegration
88
9.4

Systemredundanz S2

Für kontinuierlich betriebene Prozesse ist ein redundanter Aufbau mit zwei Automatisie-
rungssystemen notwendig. Bei Ausfall eines Systems ist ein unterbruchsfreier Betrieb
durch das zweite System gewährleistet. Das Messgerät unterstützt eine Systemredundanz
S2 und kann gleichzeitig mit beiden Automatisierungssystemen kommunizieren.
1

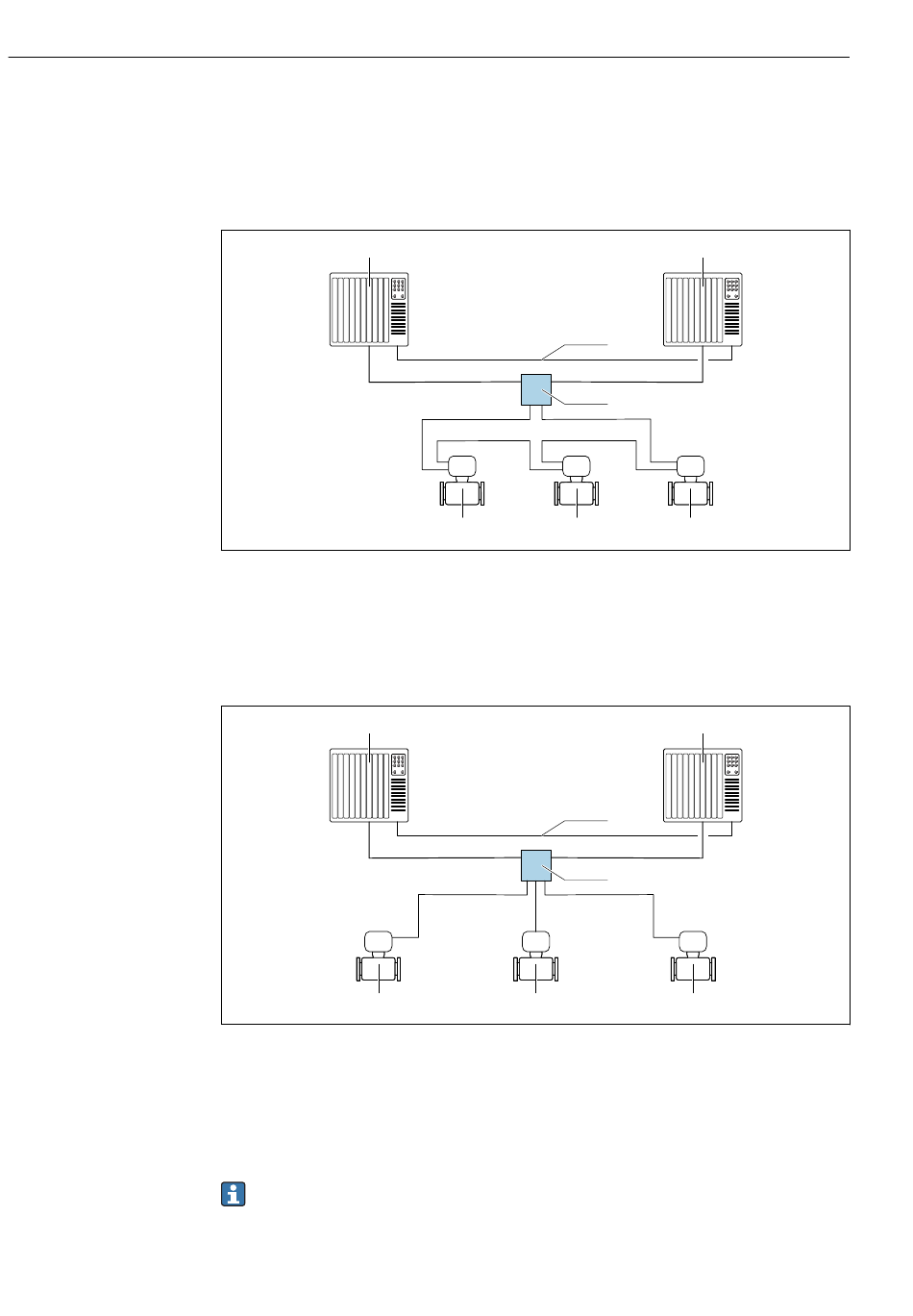

 24 Beispiel für den Aufbau eines redundanten Systems (S2): Ringtopologie
1 Automatisierungssystem 1
2 Synchronisation Automatisierungssysteme
3 Automatisierungssystem 2
4 Industrial Ethernet Managed Switch
5 Messgerät
1
5
 25 Beispiel für den Aufbau eines redundanten Systems (S2): Sterntopologie
1 Automatisierungssystem 1
2 Synchronisation Automatisierungssysteme
3 Automatisierungssystem 2
4 Industrial Ethernet Managed Switch
5 Messgerät
Alle Geräte im Netzwerk müssen Systemredundanz S2 unterstützen.
Proline Promass A 300 PROFINET
2
4
5 5
2
4
5
3
5
A0039509
3
5
A0039178
Endress+Hauser
