Montage
26

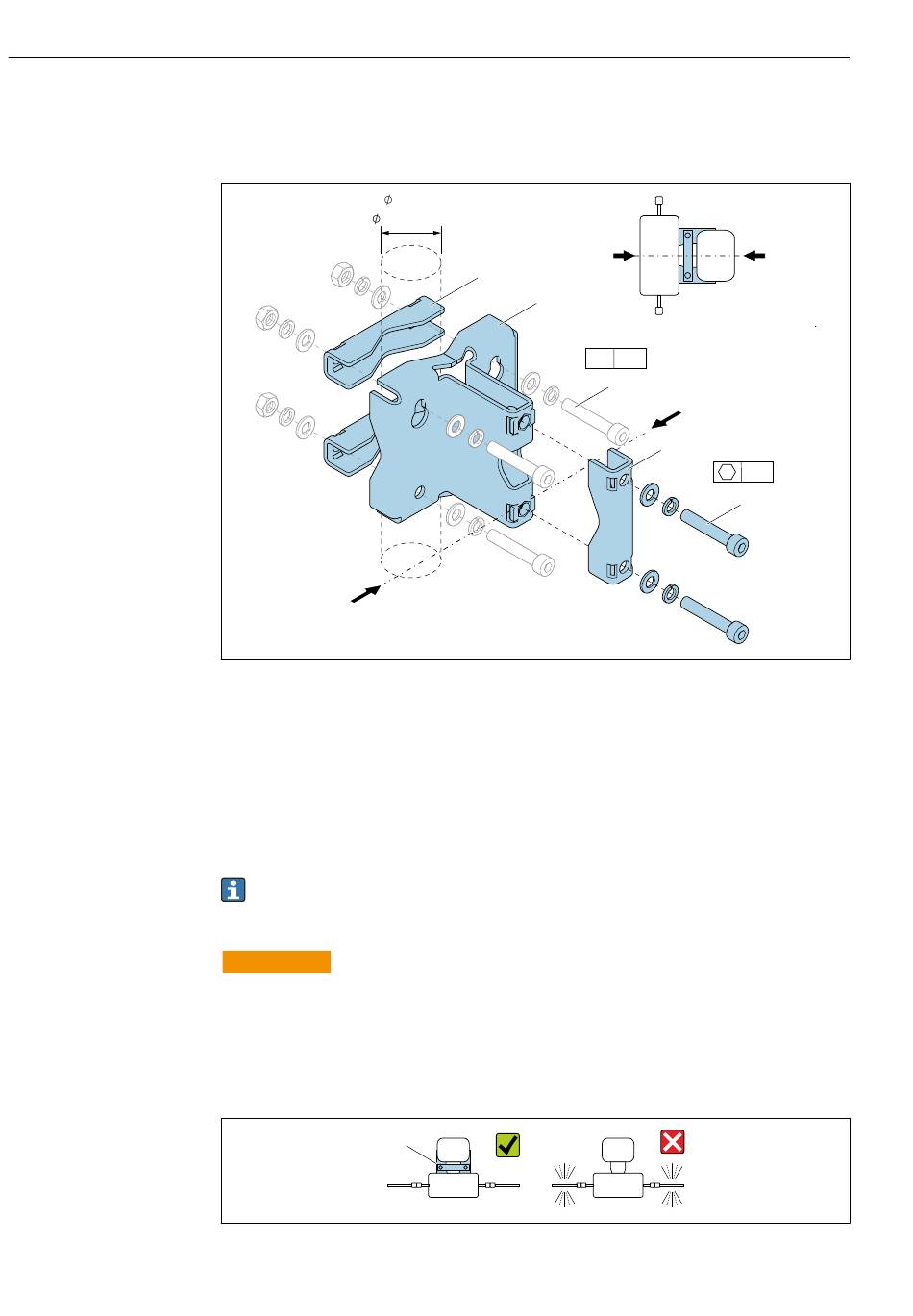

Sensorhalterung
Zur Befestigung an Wand, Tisch oder Rohr wird die Sensorhalterung verwendet (Bestell-
merkmal "Zubehör beigelegt", Option PR).
20...70
( 0.79...2.75)
A
1 2 x Innensechskantschraube M8 x 50, Unterlegscheibe und Federring A4
2 1 x Klemmbügel (Hals Messgerät)
3 4 x Befestigungsschraube für Wand-, Tisch- oder Rohrmontage (Nicht im Lieferumfang enthalten)
4 1 x Grundprofil
5 2 x Klemmbügel (Rohrmontage)
A Zentrallinie Messgerät
Bei Benutzung der Halterung mit einem Messgerät mit Berstscheibe muss darauf geachtet
werden, dass die Berstscheibe im Hals nicht verdeckt und die Abdeckung der Berstscheibe
nicht beschädigt wird.
Alle Schraubverbindungen vor Montage fetten. Schrauben für Wand-, Tisch oder
Rohrmontage befinden sich nicht im Lieferumfang und müssen entsprechend der Ein-
bausituation ausgewählt werden.
WARNUNG
L
Belastung der Rohrleitung!
Zu hohe Belastung einer nicht gestützten Rohrleitung kann zu einem Rohrbruch führen.
‣
Messaufnehmer in ausreichend gestützte Rohrleitung einbauen.
Für den Einbau werden nachfolgende Montagevarianten empfohlen:
Verwendung der Sensorhalterung.
1 Sensorhalterung (Bestellmerkmal "Zubehör beigelegt", Option PR)
5
4
4 x
1
Proline Promass A 300 PROFINET
A A
M8
3
A
2
2 x
M8
1
