Velleman DVM1400 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Velleman Anleitungen
  4. Multimeter
  5. DVM1400
  6. Bedienungsanleitung
Velleman DVM1400 Bedienungsanleitung

Velleman DVM1400 Bedienungsanleitung

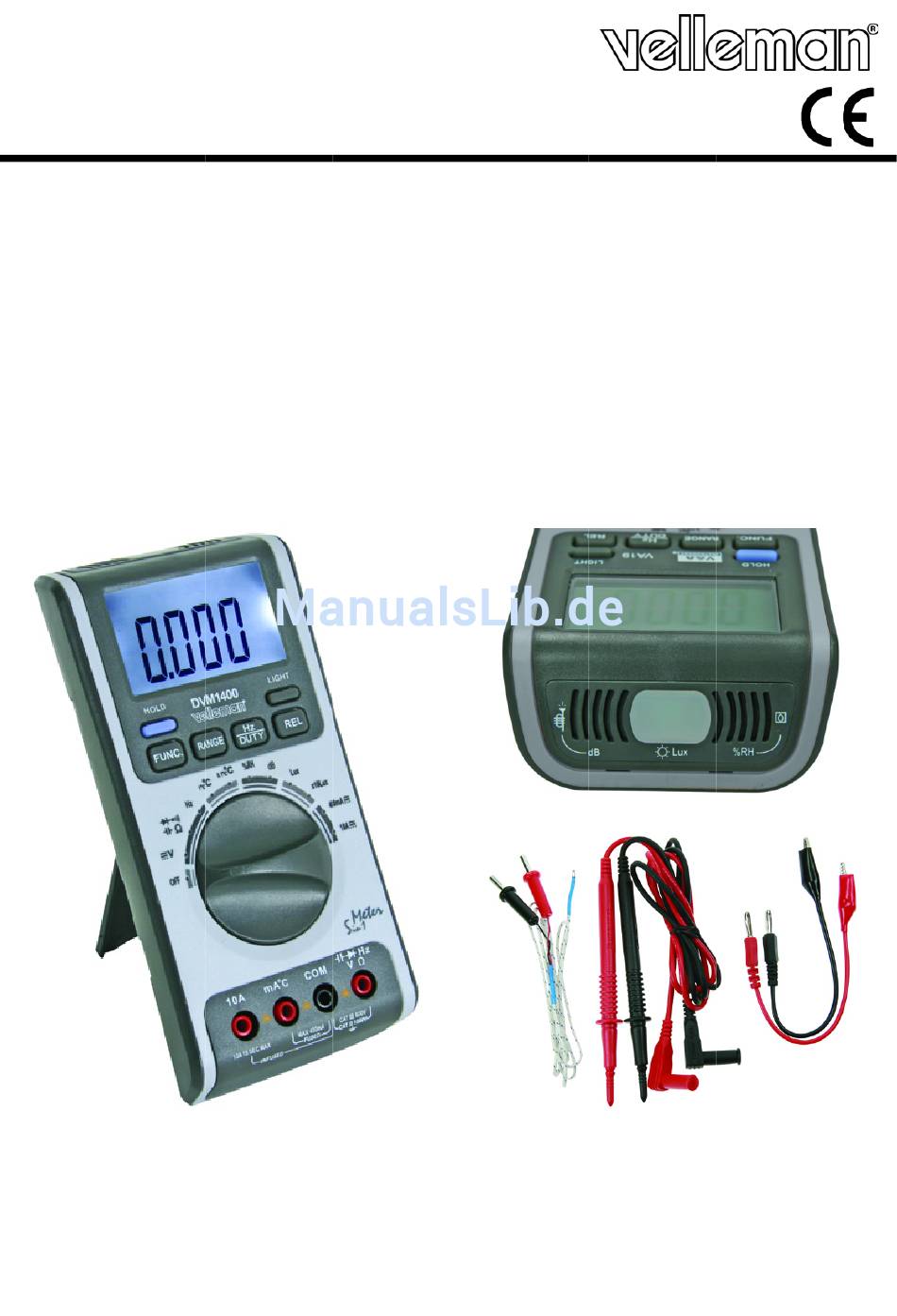

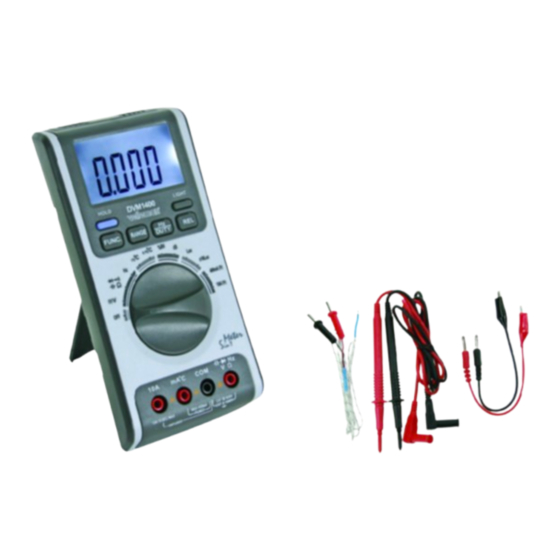

5 in 1 multimeter, thermometer, hygrometer; luxmeter; schallpegelmessgeraet
