Gebruiksaanwijzing
IP65-verdeelkast
Bestelnr.: 2745925 (4-weg)
Bestelnr.: 2745926 (8-weg)
Bestelnr.: 2745927 (12-weg)
1 Beoogd gebruik
Dit product is een verdeelkast met beschermingsklasse IP65 voor gebruik buitenshuis.
Dit product heeft een IP65-beschermingsklasse en is beschermd tegen stof en waterstralen
onder lage druk vanuit alle richtingen. Het product is geschikt voor gebruik buitenshuis.
Dompel het product niet in water.
Als het product voor andere doeleinden wordt gebruikt dan hier beschreven, kan het product
worden beschadigd.
Verkeerd gebruik kan leiden tot kortsluiting, brand, elektrische schokken of andere gevaren.
Het product is voldoet aan de nationale en Europese wettelijke voorschriften.
Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen.
Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag
alleen samen met de gebruiksaanwijzing aan derden worden doorgegeven.
Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rech-
ten voorbehouden.
2 Leveringsomvang
■
Verdeelkast
■
4x montagepoortdoppen
■
5 x montageschroeven
■
5x pluggen
3 Meest recente productinformatie
Download de laatste productinformatie op
de QR-code. Volg de aanwijzingen op de website.
4 Beschrijving van de symbolen
De volgende symbolen staan op het product/apparaat of worden gebruikt in de tekst:
Dit symbool waarschuwt voor gevaren die tot persoonlijk letsel kunnen leiden.
Dit symbool waarschuwt voor gevaarlijke spanning die kan leiden tot persoonlijk
letsel door elektrische schokken.
Lees zorgvuldig de gebruiksaanwijzingen.

5 Veiligheidsinstructies

Lees de gebruiksaanwijzing aandachtig door en neem vooral de veilig-
heidsinformatie in acht. Indien de veiligheidsinstructies en de aanwijzingen
voor een juiste bediening in deze gebruiksaanwijzing niet worden opge-
volgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulteren
persoonlijk letsel of materiële schade. In dergelijke gevallen vervalt de aan-
sprakelijkheid/garantie.
5.1 Algemeen
■
Het artikel is geen speelgoed. Houd het buiten het bereik van kinderen en huisdieren.
■
Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk
speelgoed worden.
■
Als u nog vragen hebt die niet door dit informatieproduct zijn beantwoord, neem dan con-
tact op met onze technische klantendienst of ander technisch personeel.
■
Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of in een
daartoe bevoegde werkplaats.
5.2 Omgang
■
Behandel het product met zorg. Schokken, stoten of zelfs een val van geringe hoogte
kunnen het product beschadigen.
5.3 Bedrijfsomgeving
■
Stel het product niet aan mechanische spanning bloot.
■
Bescherm het product tegen extreme temperaturen, sterke schokken, brandbare gassen,
stoom en oplosmiddelen.
5.4 Bediening
■
Neem contact op met een deskundige wanneer u twijfelt over de werking, veiligheid of
verbinding van het product.
■
Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg
ervoor dat niemand het per ongeluk kan gebruiken. Probeer het product NIET zelf te re-
pareren. Veilig gebruik kan niet langer worden gegarandeerd als het product:
7
■
1x afdekplaat
(2x platen voor bestelnr.: 2745927 )
■
3x stickers
■
Gebruiksaanwijzing
www.conrad.com/downloads of scan de afgebeel-
– zichtbaar is beschadigd,
– niet meer naar behoren werkt,
– gedurende een langere periode onder slechte omstandigheden is opgeslagen of
– onderhevig is geweest aan ernstige transportbelasting.

5.5 Elektrische installatie

WAARSCHUWING! Veiligheidsgevaar!
Het product dient uitsluitend te worden geïnstalleerd door personen met de vereiste techni-
sche kennis en ervaring! *)
Als het apparaat niet goed wordt geïnstalleerd, dan bestaat er een risico:
■
voor uw eigen leven
■
voor het leven van de gebruiker van het elektrische apparaat
■
op ernstige schade aan eigendommen, bijvoorbeeld brandschade
■
persoonlijke aansprakelijkheid voor persoonlijk letsel en materiaalschade
Raadpleeg altijd een elektricien!
*) Technische kennis vereist voor het uitvoeren van de installatie:
Voor de installatie is de volgende gespecialiseerde kennis vereist, in het bijzonder:
■
De "Vijf Veiligheidsregels": Loskoppelen van de netvoeding; beveiliging tegen onbedoeld
inschakelen; garanderen dat er geen spanning aanwezig is; aarde en kortsluiting;
stroomgeleidende onderdelen in de buurt afdekken of beschermen
■
Gebruik geschikt(e) gereedschap, meetapparatuur en persoonlijke beschermingsmidde-
len wanneer nodig
■
Analyse van meetresultaten
■
Gebruik van elektrische installatiematerialen om te voldoen aan de vereisten voor
stroomonderbreking
■
IP-beschermingsklasse
■
Installatie van elektrische installatiematerialen
■
Het voedingstype (TN-systeem, IT-systeem, TT-systeem) en de corresponderende crite-
ria voor aansluiting (klassieke aarding, beschermende aarding, vereiste aanvullende
maatregelen, enz.)
Als u geen professional bent, voer de installatie dan niet zelf uit, laat het over aan een speci-
alist.

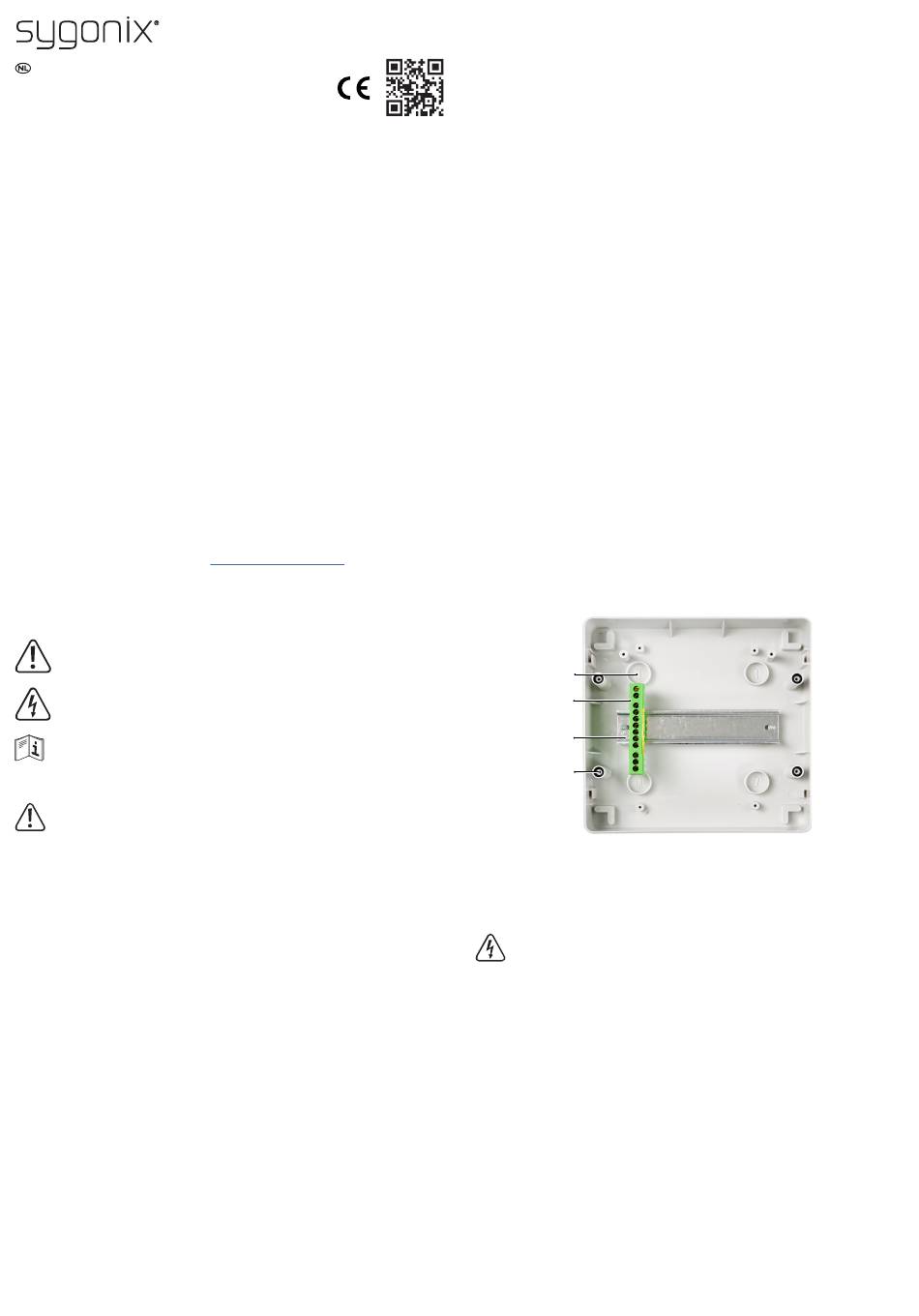

6 Productoverzicht
1
2
3
4
1 Bevestigingspunt
3 DIN-rail
7 Opmerkingen m.b.t. de installatie
Zorg ervoor geen kabels of leidingen te beschadigen wanneer u de oppervlakte
penetreert (bijvoorbeeld tijdens het boren of het insteken van bevestigingen). Het
per ongeluk penetreren van elektriciteitskabels vormt een levensgevaarlijk risico
op elektrische schokken! Controleer op verborgen draden en leidingen voordat u
begint met boren of het insteken van bevestigingen.
■
Elektrische installaties moeten worden uitgevoerd door een bevoegde professional.
■
Voorzie de kabelingangen van kabelwartels met een IP65-classificatie (of hoger) (niet
meegeleverd). De afmetingen voor de schroefdraad van kabelwartels (zoals Pg 16) en
de diameters van ingangsopeningen (zoals Ø23 mm) staan aangegeven op de behui-
zing.
■
Label de circuits en noteer alle relevante details van de bedrading met behulp van de
meegeleverde stickers.
■
Controleer of de pakking rond het schroefgat voor de afdekking op zijn plek zit voordat u
de afdekking weer bevestigt.
■
Bevestig de montagepoortdoppen nadat het product aan de muur is bevestigd.
■
Gebruik de meegeleverde afdekplaat (afdekplaten) om ongebruikte aansluitingen af te
dekken.
2 Klemmenblok
4 Schroefgat voor afdekking
