Technische Daten Der Innenstation - SOMFY V 350 Connect Bedienungsanleitung

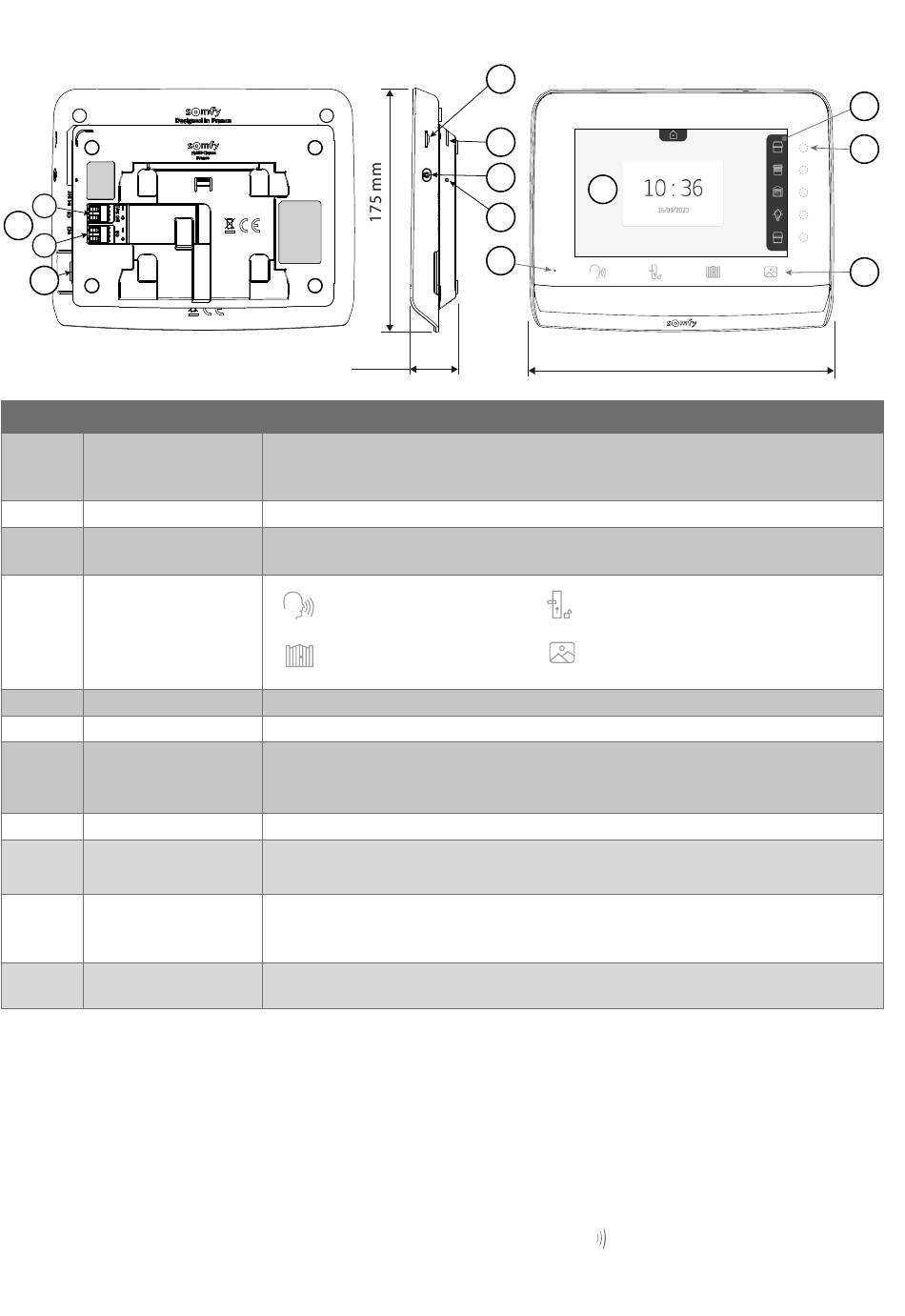

INNENSTATION
7-1
7
7-2
9
Nummer Bezeichnung
1 Farbbildschirm
2 Mikrofon
3 Micro-SD-Kartenleser
4 Tasten „Aktivierung"
5 Seitenleiste
6 LEDs und Sensortasten
7 Anschlussklemme
8 Einstellungstaste
9 Lautsprecher
10 Taste RESET
11 Betriebs-LED

Technische Daten der Innenstation

- Vernetzung: kompatibel mit einem WLAN-Router mit Internet-Zugang (alle WLAN-Netzwerke außer öffentlichen WLAN-
Netzwerken).
Wi-Fi 802.11 b/g/n Open, WPA, WPA2-Personal, WPA-WPA2 mixed mode (2.4 GHz, e.r.p<100 mW)| Proprietary protocol
(2.4 GHz, e.r.p<100 mW). WLAN mit 5 GHz ist nicht kompatibel.
- Spannungsversorgung: Netzteil 100–240 V AC, 50/60 Hz, Ausgang 24 V 1 A
- Verpolungsschutz
- Funksteuerung: Funksender 5 Kanäle – Reichweite: 200 m im Freifeld – Frequenz: RTS – 433,42 MHz e.r.p. < 10 mW
- Betriebstemperatur: -10 °C bis +45 °C
41 mm
Erlaubt die Anzeige der Besucher, die Ansteuerung von verdrahteten und drahtlosen
Bedieneinheiten, das Ansehen der Fotos verpasster Besucher etc.
Abmessungen: 7", also 17 cm – Auflösung: 800 x 480 Pixel
Ermöglicht das Sprechen mit einem Besucher an der Außenstation.
Erlaubt den Export gespeicherter Fotos aus dem internen Speicher (max. 100 Fotos).
Hinweis: Micro-SD-Karte nicht im Lieferumfang enthalten (max. 32 GB).
Kommunikation
(Aktivierung des Mikrofons)
Einfahrtstor
Zeigt die Vorgänge an, die mit den Sensortasten möglich sind.
5 LEDs mit Sensortasten der 5 Kanäle für die Ansteuerung/Navigation.
7-1 (24 VDC): Anschluss an die Spannungsversorgung (Netzteil oder optional DIN-
Hutschiene).
7-2 (CS/Call Station): Anschluss an die Außenstation.
Zugriff auf die Einstellungen: Wahl des Klingeltons, Lautstärke, Helligkeit etc.
Ermöglicht das Hören des Klingeltons und eines Besuchers an der Außenstation.
Zahl der Klingeltöne: 7
Der mitgelieferte Reset-Stift ermöglicht das Zurücksetzen der vernetzten Video-
Türsprechanlage oder den Neustart bei Wechsel des WLAN-Netzwerks. Weitere
Informationen sind am Ende der Anleitung zu finden.
Gibt den Status des Betriebs der Video-Türsprechanlage im WLAN-Netzwerk an.
Weitere Informationen sind in der App zu finden.
DIN-Hutschiene (optional, Best.-Nr. 9026469): 100–240 V AC, 50/60 Hz, Ausgang 24 V, 1,5 A
