SOMFY V400 RTS Installationshandbuch Und Benutzerhandbuch

Farb-videotürsprechanlage
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

www.somfy.de

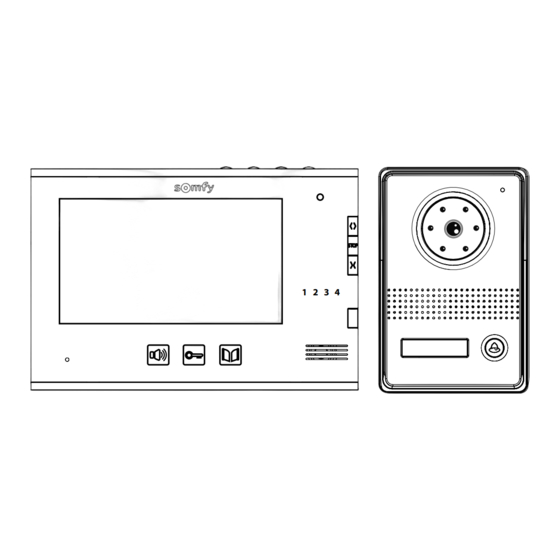

1 2 3 4

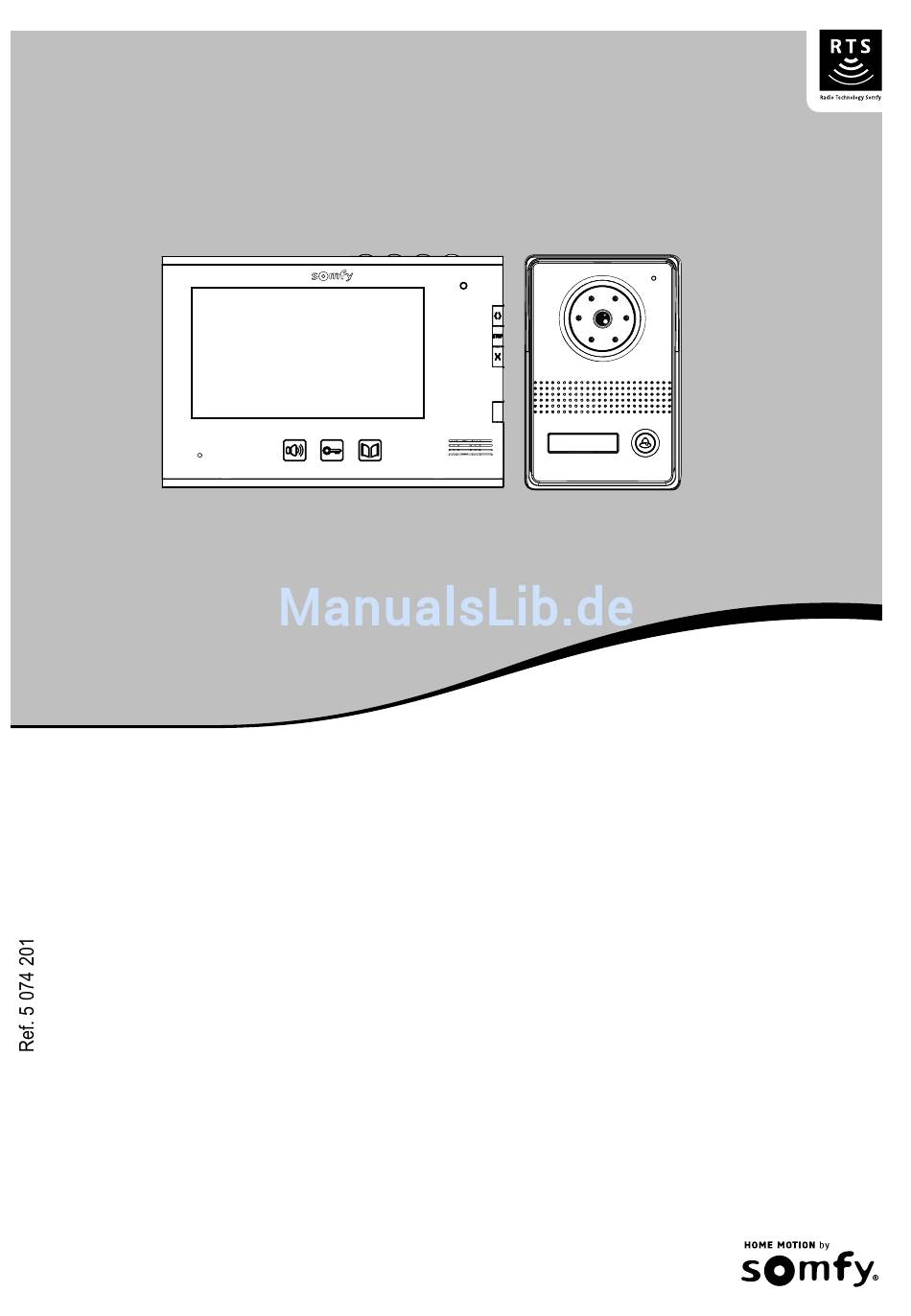

Farb-Videotürsprechanlage - V400 RTS
Installations- und Benutzerhandbuch
Rev. 01-07/2013vm

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SOMFY V400 RTS

Inhaltszusammenfassung für SOMFY V400 RTS

  • Seite 1 1 2 3 4 Farb-Videotürsprechanlage - V400 RTS Installations- und Benutzerhandbuch Rev. 01-07/2013vm...
  • Seite 2 Technische Änderungen bleiben vorbehalten...

  • Seite 3: Inhaltsverzeichnis

    EINSTELLUNGEN AN DER FARB-VIDEOTÜRSPRECHANLAGE ---------------------------------------------------- 11 Einstellungen an der Innenstation Einstellungen an der Außenstation EINEN SOMFY RTS ANTRIEB/EMPFÄNGER IN DIE INNENSTATION EINLERNEN ----------------------------12 Einen Somy RTS Lichtempfänger einlernen Einen Somfy RTS Rollladenantrieb einlernen Einen Somfy RTS Garagen- oder Einfahrtstorantrieb einlernen...

  • Seite 4: Willkommen

    Produkte erfüllen Ihre Erwartungen in Bezug auf Sicherheit, Komfort und Zeitgewinn im täglichen Leben. Die Qualität der Somfy-Produkte wird permanent weiter entwickelt, und es ist die Zuverlässigkeit der Produkte, die das Ansehen von Somfy begründet. Somfy ist weltweit ein Synonym für Innovation und technisches Know-how.

  • Seite 5: Entsorgung

    SICHERHEITSHINWEISE UND WICHTIGE INFORMATIONEN Achtung: Entsprechend der Norm EN 12453 "Nutzungssicherheit kraftbetätigter Tore", ist für die Verwendung der Visiophone V400 RTS zur Steuerung automatischer Garagentor- oder Einfahrttorsysteme, welche vom Benutzer nicht eingesehen werden, eine Sicherheitsvorrichtung in Form einer Lichtschranke oder Schließkantensicherung...
  • Seite 6 Einlernen von RTS-Funkprodukten in die Innenstation Batteriefach Zur Aufnahme einer CR2430 Standardbatterie (im Lieferumfang) für die Spannungsversorgung des Funkmoduls Anschlussklemmen Zum Anschluss des Steckernetzteiles, der Außenstation und einer zweiten Innenstation Technische Änderungen bleiben vorbehalten Copyright © 2014 Somfy GmbH. Alle Rechte vorbehalten.

  • Seite 7: Abmessungen

    Zum Anschluss an die Innenstation, an ein automatisiertes Tor und an einen elektrischen Türöffner Lautstärkeregler Regelt die Lautstärke des Lautsprechers der Außenstation Abmessungen (in mm) 1 2 3 4 Außenstation Innenstation Technische Änderungen bleiben vorbehalten Copyright © 2014 Somfy GmbH. Alle Rechte vorbehalten.

  • Seite 8: Typische Installationen

    1 2 3 4 Option 1 2 3 4 * Optional können Sie eine zweite Innenstation (Ref. 2401187) Ihrem System hinzufügen - max Abstand zwischen 2 Innenstationen = 30 m Technische Änderungen bleiben vorbehalten Copyright © 2014 Somfy GmbH. Alle Rechte vorbehalten.

  • Seite 9: Installation Der Innenstation

    Befestigen Sie die Innenstation an der Wandhalterung, indem Sie zunächst die Innenstation an die Wand- halterung halten und sie dann nach unten schieben, bis sie einrastet. Hinweis : Platzieren Sie das Kabel des Steckernetzteils zwischen der Wandhalterung und der Innen- station. Technische Änderungen bleiben vorbehalten Copyright © 2014 Somfy GmbH. Alle Rechte vorbehalten.

  • Seite 10: Installation Der Aussenstation

    öffner, wie im nebestehender Abbildung gezeigt. Achten Sie beim Anschließen des elekt- rischen Türöffners auf die Polarität. 12V / 800 mA max. nicht im Lieferumfang 800 mA max Technische Änderungen bleiben vorbehalten Copyright © 2014 Somfy GmbH. Alle Rechte vorbehalten.

  • Seite 11: Einfahrtstorantriebe

    Nach der Installation verbinden Sie den Antrieb wieder mit der Spannungsversorgung. Dann stecken Sie das Steckernetzteil der Innenstation in eine Netzsteckdose. Hinweis : Das Steckernetzteil muß in der Nähe der Innenstation leicht zugänglich angebracht werden. Technische Änderungen bleiben vorbehalten Copyright © 2014 Somfy GmbH. Alle Rechte vorbehalten.

  • Seite 12: Bedienung

    ¼Alle Fotos löschen Um alle Bilder zu löschen, wenn der Foto-Speicher voll (400 Fotos) ist, drücken Sie kurz die Foto-Taste , und drücken Sie dann die Rück-Taste für 3 Sekunden. Technische Änderungen bleiben vorbehalten Copyright © 2014 Somfy GmbH. Alle Rechte vorbehalten.

  • Seite 13: Einstellungen An Der Farb-Videotürsprechanlage

    Sie mit einem Schraubendreher den Lautstärkeregler auf der Rückseite der Außenstation: • im Uhrzeigersinn, um die Lautstärke zu erhöhen. • gegen den Uhrzeigersinn, um die Lautstärke zu verringern. Einstellknopf Lautsprecherlautstärke Technische Änderungen bleiben vorbehalten Copyright © 2014 Somfy GmbH. Alle Rechte vorbehalten.

  • Seite 14: Einen Somfy Rts Antrieb/Empfänger In Die Innenstation Einlernen

    Visiophone V400 RTS EINEN SOMFY RTS ANTRIEB/EMPFÄNGER IN DIE INNENSTATION EINLERNEN Die Innenstation ist mit einem Somfy RTS Funkmodul ausgestattet. Dieses ist nur mit Somfy RTS Produkten kompatibel. Es dient zur Ansteuerung einzelner oder gleichzeitig mehrerer Somfy Produkte: • Garagentorantriebe, •...
  • Seite 15 Visiophone V400 RTS EINEN SOMFY RTS ANTRIEB/EMPFÄNGER IN DIE INNENSTATION EINLERNEN Externer Lichtempfänger RTS und interner UP Lichtenmpfänger RTS Beide Empfänger werden mit einer Versorgungsspannung von 230V gespeist. Dieser Vorgang darf nur von einer Elektrofachkraft (lt. VDE 1000-10) durchgeführt werden! Offen liegende Spannungsleitungen und Anschlußklemmen ¼...

  • Seite 16: Einen Somfy Rts Rollladenantrieb Einlernen

    Visiophone V400 RTS EINEN SOMFY RTS ANTRIEB/EMPFÄNGER IN DIE INNENSTATION EINLERNEN Einen Somfy RTS Rollladenantrieb einlernen Hinweis: Die Innenstation kann zur Durchführung dieses Vorgangs von der Spannungsversorgung getrennt werden. Stellen Sie sicher, dass der Rollladen mit dem jeweiligen Funksender bedient werden kann.

  • Seite 17: Einen Somfy Rts Garagen- Oder Einfahrtstorantrieb Einlernen

    Visiophone V400 RTS EINEN SOMFY RTS ANTRIEB/EMPFÄNGER IN DIE INNENSTATION EINLERNEN Einen Somfy RTS Garagen- oder Einfahrtstorantrieb einlernen Hinweis: Beachten Sie bitte auch den Hinweis auf Seite 3 (Nutzungssicherheit kraftbetätigter Tore) Die Innenstation kann zur Durchführung dieses Vorgangs von der Spannungsversorgung getrennt werden.

  • Seite 18: Somfy Rts Funkprodukte Mit Der Innenstation Steuern

    Tor schließt sich Lichtempfänger Beleuchtung schaltet ein Beleuchtung schaltet aus Rollladen Rollladen fährt hoch Rollladenfahrt wird gestoppt Rollladen fährt ab Einfahrtstor Tor öffnet sich Torfahrt wird gestoppt Tor schließt sich Technische Änderungen bleiben vorbehalten Copyright © 2014 Somfy GmbH. Alle Rechte vorbehalten.

  • Seite 19: Wartung

    1/3 CCD, Blickwinkel 72° Nachtsicht 0,05LUX, LED zugeschaltet Temperaturbereich (Betrieb) -20°C bis +55°C Schutzart IP X3 Steckernetzteil Spannungsversorgung 100-240 V AC/ 50-60 Hz 0,4 A Ausgangsspannung 17 VDC / 1.1A Technische Änderungen bleiben vorbehalten Copyright © 2014 Somfy GmbH. Alle Rechte vorbehalten.
  • Seite 20 Somfy GmbH Deutschland Felix-Wankel-Straße 50 D-72108 Rottenburg / N Tel.: +49 (0) 74 72 / 930 495 Fax.: +49 (0) 74 72 / 930 481 e-mail: info@somfy.de www.somfy.de Somfy GmbH Somfy AG Österreich Schweiz Johann-Herbst-Straße 23 Vorbuchenstraße 17 A-5061 Elbethen-Glasenbach CH-8303 Bassersdorf Tel.: +43 (0) 662 625308 0...
