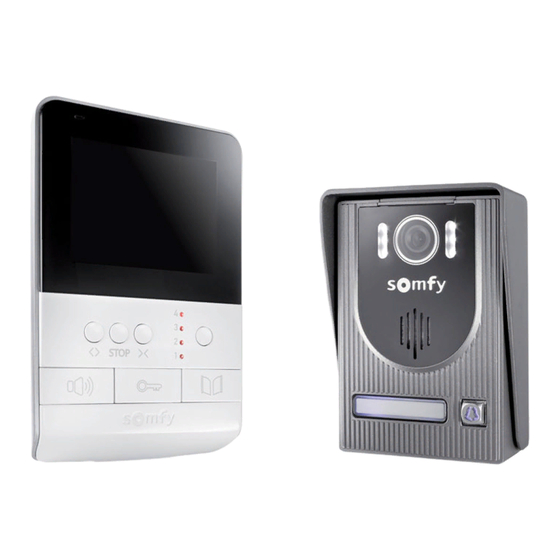

SOMFY V100 Installations- Und Gebrauchsanleitung
Vorschau ausblenden
Andere Handbücher für V100:
- Montage- und gebrauchsanleitung (156 Seiten) ,
- Installationsanleitung (48 Seiten) ,
- Installationsanleitung (49 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SOMFY V100
Inhaltszusammenfassung für SOMFY V100

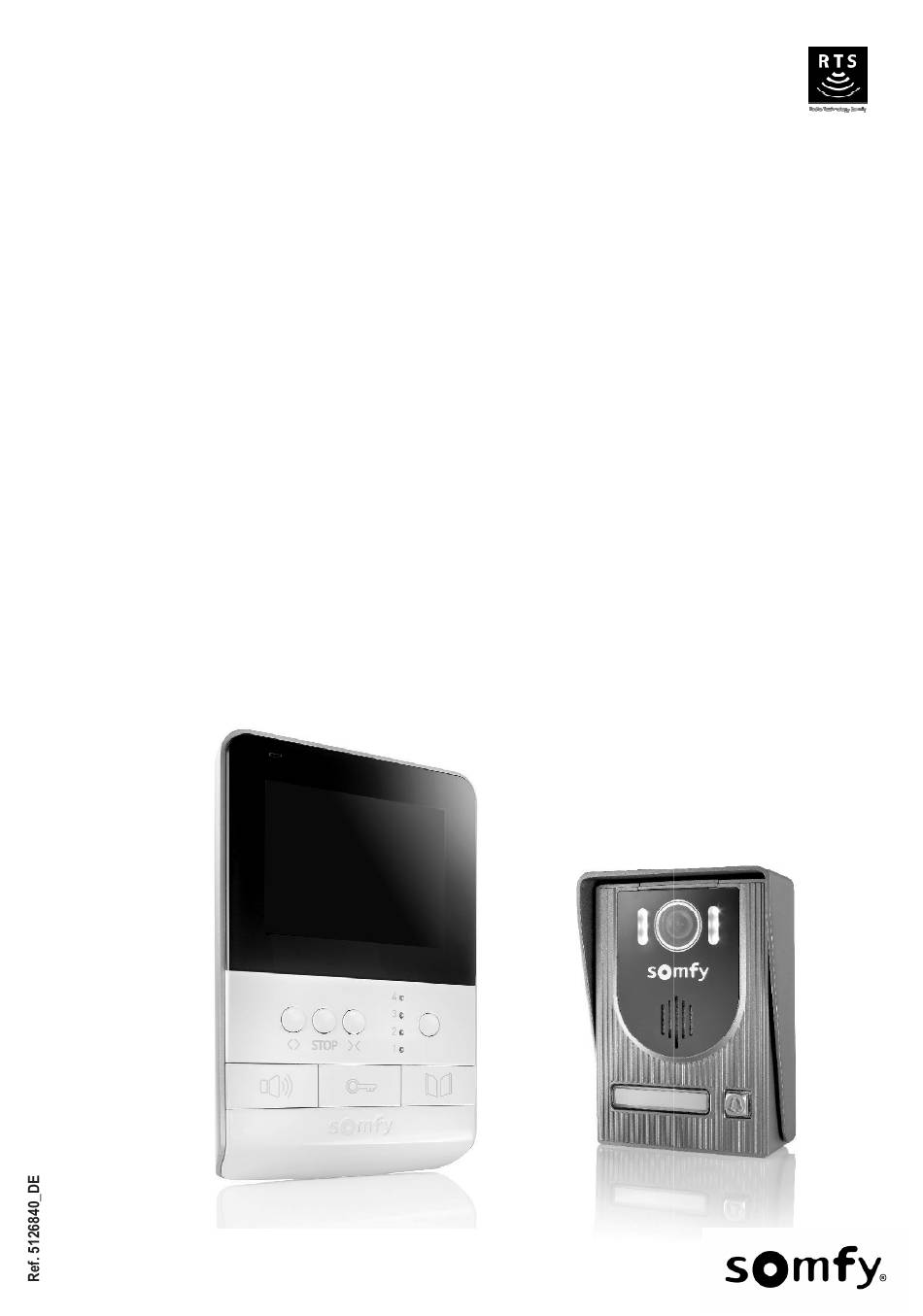

- Seite 1 V100 INSTALLATIONS- UND GEBRAUCHSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
7.1 Innenstation auf RTS-Geräten von Somfy einlernen 7.2 Auf einem RTS-Garagentorantrieb von Somfy einlernen 7.3 Auf einem RTS-Einfahrtstorantrieb von Somfy einlernen 7.4 Auf einer RTS-Funkfassung oder -Funksteckdose von Somfy einlernen 8. BEDIENUNG -------------------------------------------------------------------------------------------------------------- 13 8.1 Einem Besucher antworten 8.2 Das Tor öffnen 8.3 Elektrischen Türöffner öffnen... -
Seite 3: Herzlich Willkommen
Know-how stehen. 1.2 Support Für Auskünfte über Auswahl, Kauf und Installation von Somfy Systemen fragen Sie Ihren Somfy Fachpartner oder setzen Sie sich direkt mit einem Somfy Berater in Verbindung, der Ihnen gerne weiterhilft. 2. WICHTIGE HINWEISE - SICHERHEIT 2.1 Allgemeines... -
Seite 4: Recycling Und Entsorgung
Die Außenstation kann dann mit einem Einfahrtstorantrieb und einem elektrischem Türöffner (12V AC/DC – max. 800 mA) per Draht verbunden werden. So lassen sich mit der Video-Türsprechanlage das Einfahrtstor und eine Nebentür öffnen. Die Innenstation ist zudem mit einem Somfy RTS-Funksender (Radio Technology Somfy) ausgestattet. Dieses Funkmodul ermöglicht die Steuerung von Garagentoren, Beleuchtung, Rollläden oder eines Einfahrtstores von Somfy. - Seite 5 Regelt die Farbsättigung des Farbbildschirms der Innenstation. Helligkeitsregler Regelt die Helligkeit des Farbbildschirms der Innenstation. PROG-Taste Erlaubt das Einlernen von RTS-Funkprodukten (Radio Technology Somfy) zur Steuerung durch die Innenstation. Batteriefach Zur Aufnahme einer CR2430 Standardbatterie (im Lieferumfang inbegriffen) für die Spannungsversorgung des Funksenders.
-
Seite 6: Außenstation
Anschlussklemmen Erlauben den Anschluss an die Innenstation, an einen Torantrieb und an einen elektrischen Türöfner. Lautsprecher-Lautstärkenregler Regelt die Lautstärke des Lautsprechers der Außenstation. 3.3 Abmessungen (in mm) (Tiefe mit (Tiefe mit Metallhalterung) Regenschutzabdeckung) Copyright © 2015 Somfy SAS. All rights... -
Seite 7: Typische Installation
Hinweis: Wenn Abzweigdosen zur Verkabelung der Video-Türsprechanlage verwendet werden müssen, verwenden Sie nicht mehr als zwei Abzweigdosen zwischen Außen- und Innenstation und nicht mehr als eine Abzweigdose zwischen Innenstation und Steckernetzteil. Max. 2 Abzweigdosen Max. 1 Abzweigdose Copyright © 2015 Somfy SAS. All rights... -
Seite 8: Installation Der Innenstation
[4]. Befestigen Sie die Innenstation an der Wandhalterung, indem Sie zunächst die Innenstation an die Wandhalterung halten und sie dann nach unten schieben, bis sie einrastet. Hinweis: Platzieren Sie das Kabel des Steckernetzteils zwischen der Wandhalterung und der Innenstation. Copyright © 2015 Somfy SAS. All rights... -
Seite 9: Installation Der Aussenstation
Stecken Sie die Kabelader in die Klemme und lassen Sie die Klemmvorrichtung wieder los. Kabel elektrischer Anschluss Türöffner Innenstation Anschluss Einfahrtstorantrieb [4]. Setzen Sie die Außenstation in das Regenschutzgehäuse ein. [5]. Fixieren Sie die Außenstation mit dem Inbusschlüssel. Copyright © 2015 Somfy SAS. All rights... -
Seite 10: Anschluss Der Außenstation
Außenstation mit dem elektrischem Türöffner, wie in der Abbildung gezeigt. Achten Sie auf die Polarität (+/-), wenn dies in der Bedienungsanleitung des Türöffners entsprechend vermerkt ist. 800 mA max * nicht im Lieferumfang inbegriffen Copyright © 2015 Somfy SAS. All rights... -
Seite 11: Anbringen Des Namensschildes
Um die Lautstärke des Lautsprechers der Außenstation zu regeln, drehen Sie mit einem Schraubendreher den Lautstärkenregler auf der Rückseite der Außenstation: im Uhrzeigersinn, um die Lautstärke zu erhöhen gegen den Uhrzeigersinn, um die Lautstärke zu verringern. Einstellknopf Lautsprecher- Lautstärke Copyright © 2015 Somfy SAS. All rights... -
Seite 12: Rts-Funkfernsteuerung Von Somfy
Video-Türsprechanlage 7. RTS-FUNKFERNSTEUERUNG VON SOMFY 7.1 Innenstation auf RTS-Geräten von Somfy einlernen Die Innenstation ist mit einem Somfy RTS-Funksender ausgestattet. Dieser ist nur mit Somfy RTS-Produkten kompatibel. Er dient zur Ansteuerung einzelner oder gleichzeitig mehrerer Somfy Produkte, z. B.: Garagentorantriebe, Beleuchtungs-Funkempfänger,... -
Seite 13: Auf Einem Rts-Garagentorantrieb Von Somfy Einlernen
[5]. Drücken Sie kurz die Öffner-Taste der Innenstation: Die Einstell-LED des Antriebs blinkt und erlischt dann. <0,5s Hinweis: Um die Video-Türsprechanlage wieder aus dem Garagentorantrieb von Somfy zu löschen, wiederholen Sie alle oben beschriebenen Schritte. 7.3 Auf einem RTS-Einfahrtstorantrieb von Somfy einlernen Hinweis: Die Innenstation kann zur Durchführung dieses Vorgangs von der Spannungsversorgung getrennt werden. -
Seite 14: Auf Einer Rts-Funkfassung Oder -Funksteckdose Von Somfy Einlernen
Video-Türsprechanlage 7.4 Auf einer RTS-Funkfassung oder -Funksteckdose von Somfy einlernen Hinweis: Die Innenstation kann zur Durchführung dieses Vorgangs von der Spannungsversorgung getrennt werden. [1]. Stellen Sie sicher, dass die RTS-Funkfassung oder -Funksteckdose an die Spannungsversorgung angeschlossen ist. [2]. Wählen Sie einen freien Kanal durch Drücken der Kanalwahltaste auf der Innenstation. -
Seite 15: Wartung
Sichtwinkel auf dem Monitor: 55° Türschild und Klingelknopf Hintergrundbeleuchtung Befestigung Wandmontage mit Regenschutz Materialien Aluminium und Kunststoff Abmessungen (H x B x T) 95 x 133 x 45 mm Einstellungen Lautsprecher-Lautstärke Temperaturbereich (Betrieb) -20°C bis +55°C Copyright © 2015 Somfy SAS. All rights... - Seite 16 Video-Türsprechanlage Somfy GmbH Felix-Wankel-Str. 50 72108 Rottenburg am Neckar www.somfy.de Copyright © 2015 Somfy SAS. All rights...
