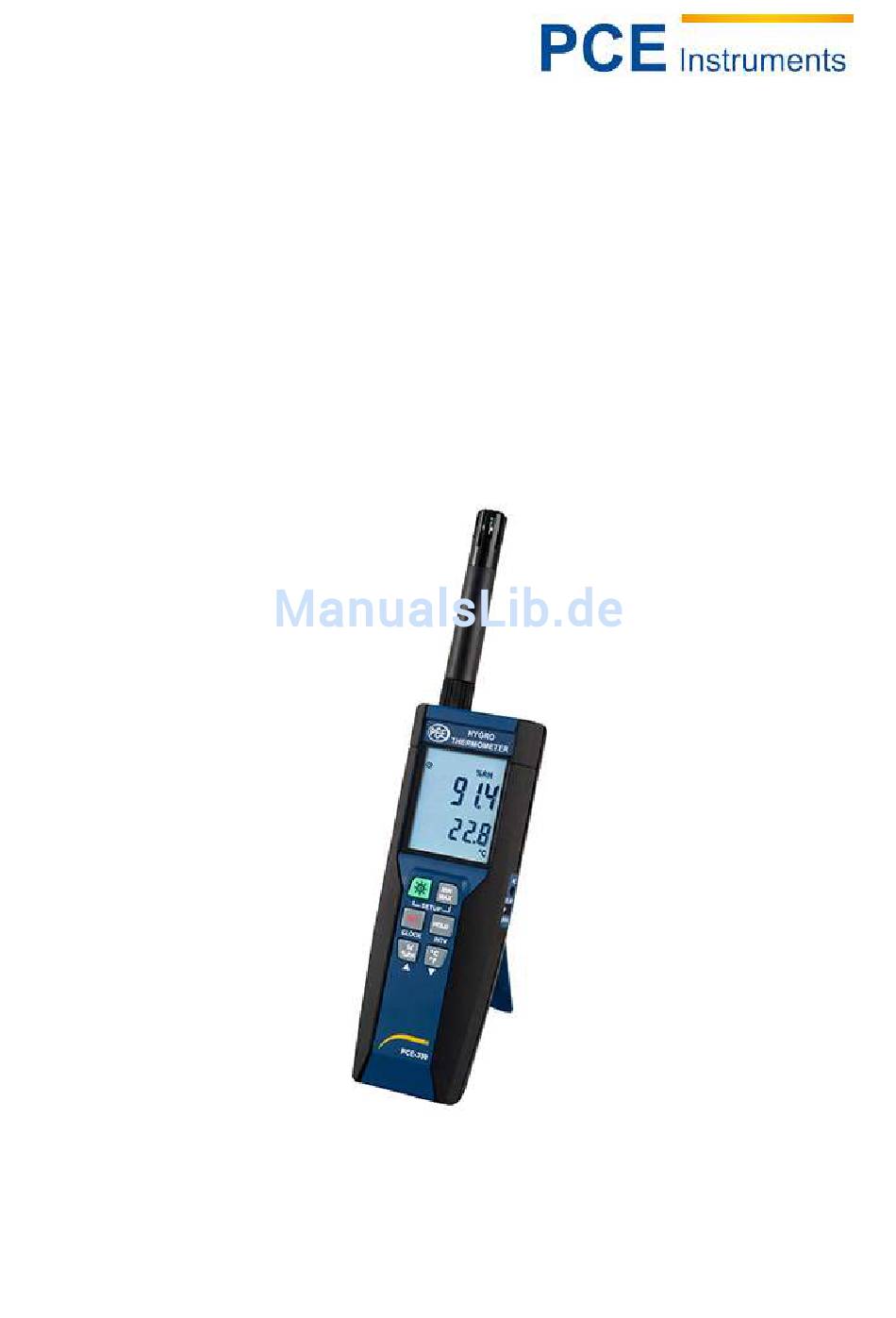

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@warensortiment.de www.warensortiment.de www.pce-instruments.com/deutsch Betriebsanleitung Hygro-Thermometer PCE-330 Version 1.3 29.10.2014...
-
Seite 2: Inhaltsverzeichnis
Einstellung der Zeit und des Datums ..................9 Stromversorgung ....................9 Batterie einsetzen ........................9 Batterie ersetzen ........................9 Netzteil benutzen ........................9 Verbindung mit einem PC und Software ............. 10 TESTLINK PCE-330 SOFTWARE ................... 10 8.1.1 SE-318 Ausrüstung beinhaltet: ....................10 8.1.2 Systemanforderung: ........................10 8.1.3 Hardwareanforderung: ......................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Hygro-Thermometers von PCE Instruments entschieden haben. Dieses Hygro- Thermometer eignet sich zur schnellen Messung von Raumtemperatur und Luftfeuchte. Zusätzlich dieses kompakte Hygro-Thermometer dazu Lage, Taupunkt (Taupunkttemperatur) zu ermitteln. Mithilfe des übersichtlichen Displays können die Messwerte am Hygro-Thermometer ablesen. -
Seite 4: Technische Spezifikationen
BETRIEBSANLEITUNG Technische Spezifikationen Sensortyp: Kapazitäts-Polymer-Film-Sensor/ NTC Messbereich: 0 – 100% Relative Feuchtigkeit -20°C – 60°C (-4 – 140 °F) Temperatur -20 °C – 60 °C (-4 – 140 °F) Taupunkt Temperatur Auflösung: Temperatur/ Taupunkt Temperatur 0,1°C (0,1 °F) Relative Feuchtigkeit 0,1% RH Genauigkeit: (bei 23 °C) <... -
Seite 5: Gerätebeschreibung
BETRIEBSANLEITUNG Gerätebeschreibung: : Indikator für niedrigen Ladezustand der Batterie : Automatisches Abschalten aktiviert : Minimum / Maximum Indikator : Relative Feuchtigkeit : Datenaufzeichnung läuft : Taupunkttemperatur : Werte werden gehalten : Monat – tag : Stunde : Minute : Temperaturwert : Temperatureinheit... -
Seite 6: Funktionen
BETRIEBSANLEITUNG Funktionen: (1.) Messfühler (2.) LCD Display (3.) Power /Hintergrundbeleuchtung: Ein-/Ausschalten: Drücken Sie die Taste um das Messgerät einzuschalten. Um das Messgerät auszuschalten drücken und halten Sie gedrückt bis ein Countdown auf dem Display erscheint, abläuft und das Messgerät sich ausschaltet. HINWEIS: Bevor das Gerät beim Einschalten in den Messmodus übergeht erscheinen zuerst in dieser Reihenfolge folgende Informationen: Verfügbarer Speicher, aktuelles Datum, aktuelle Zeit... - Seite 7 BETRIEBSANLEITUNG Modus Starten: Drücken Sie die Taste. Das MAX Symbol erscheint auf dem LCD, die Anzeige zeigt den Maximalwert an Drücken Sie die Taste erneut um den Minimalwert anzuzeigen. MIN erscheint auf dem Display. Drücken Sie die Taste erneut, die Anzeige zeigt MAX und MIN blinkend an. Die Anzeige zeigt nun die aktuellen Werte an.
-
Seite 8: Datenlogger
BETRIEBSANLEITUNG Datenlogger Dieses Kapitel zeigt ihnen wie Sie Messwerte (Datenlogger) speichern und wie Sie diese aus dem Speicher laden. Zeitintervall für Datenaufzeichnung setzen (1) Messgerät ausschalten (2) Öffnen Sie das Menü („SEt“) in dem Sie die Taste drücken und gedrückt halten. Drücken Sie Taste um das Messgerät einzuschalten. -
Seite 9: Zeit Einstellen
BETRIEBSANLEITUNG Zeit einstellen Das Messgerät beinhaltet eine Uhr damit der Datenlogger die Messwerte samt dazugehörigem Datum und Uhrzeit speichern kann. Einstellung der Zeit und des Datums (1) Schalten Sie das Messgerät aus (2) Drücken und halten Sie die Taste gedrückt und drücken Sie danach die Taste. -
Seite 10: Verbindung Mit Einem Pc Und Software
BETRIEBSANLEITUNG Verbindung mit einem PC und Software Sie können die gespeicherten Messwerte aus dem Internen Speicher mittels SE318 Software auf einen PC transferieren. Die Verbindung benötigt einen USB oder RS-232 Anschluss. TESTLINK PCE-330 SOFTWARE 8.1.1 SE-318 Ausrüstung beinhaltet: - CD - anwendungsspezifisches USB Kabel für SE-318... -
Seite 11: Echtzeitgraph („Real-Time Graph")
BETRIEBSANLEITUNG Echtzeitgraph („Real-Time Graph“) 8.1.6 Sie können mittels Maus in diesen Graph hinein zoomen: Zoomen: 1. Klicken Sie mit der linken Maustaste in den Graphen und wählen Sie während Sie die Maustaste gedrückt halten den Bereich in den Sie hinein zoomen möchten aus 2. -
Seite 12: Datenlogger („Data Logger")
BETRIEBSANLEITUNG Datenlogger („Data Logger“) 8.1.8 Wenn Thermometer verbunden ist, klicken Sie „Load Data“ an um die gespeicherten Werte vom Thermometer auf den PC zu laden. Ein Fortschrittsindikator zeigt Ladefortschritt Sollte ein Fehler auftreten so klicken Sie „Load Data“ erneut einfach Nachdem die Daten erfolgreich geladen wurden erscheint im linken Fenster die Anzahl an geladenen... -
Seite 13: Häufig Gestellte Fragen Und Auftauchende Probleme
BETRIEBSANLEITUNG 8.1.9 Häufig gestellte Fragen und auftauchende Probleme : F: Das Thermometer ist an den Computer angeschlossen und eingeschaltet, trotzdem erscheint die Meldung „No Connection“ A: Das kann daran liegen, dass alle seriellen Ports durch andere Programme belegt sind bzw. geblockt werden. -
Seite 14: 11 Entsorgung
BETRIEBSANLEITUNG 11 Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
