Hekatron ORS 142 Ex AT Montageanleitung

Montageanleitung
Optischer Rauchschalter ORS 142 Ex AT
Bereich: Feststellanlagen
Funktion/Anwendung
Der optische Rauchschalter ist für folgende Anwendungen
konzipiert:
ƒ
Detektion von Bränden in explosionsgefährdeten
Bereichen der Zone 1 und 2 (Gas) und 22 (Staub) von
Gebäuden, nach 2014/34/EU (ATEX) anerkannt
ƒ
Austausch von vorhandenen ORS 142 Ex in Bestands-
anlagen mit altem Zulassungsnummernkreis Z-6.5-xxxx
Der Rauchschalter ist nur für den Austausch in den
i
in Tab. 1 aufgeführten Bestands zu lassungen zu-
gelassen. Er darf nicht in Anlagen mit dem Bauart
Nummernkreis (Z-6.500-xxxx) eingesetzt werden.
Zulassungsinhaber
abs Sicherungstechnik GmbH
Albert Schnetz
Computionics Limited (C-TEC)
Effertz Tore GmbH
gte Brandschutz AG
Hekatron Vertriebs GmbH
Hodapp GmbH & Co. KG
Jansen Entwicklung GmbH & Co. KG Z-6.5-2003, Z-6.5-2043
Protronic Innovative
Steuerungselektronik GmbH
Stöbich Brandschutz GmbH
Tab. 1: Bestandzulassungen
Lieferumfang
Im Lieferumfang enthalten:
ƒ
1 Optischer Rauchschalter
ƒ
1 Montageanleitung
ƒ
1 Übereinstimmungserklärung
Sicherheitshinweise
GEFAHR
Elektrostatische Aufladung bei der Montage, Installation
und Instandhaltung von Geräten.
Explosionsgefahr.
► Geräte nur montieren, installieren und instandhalten,
wenn sichergestellt ist, dass keine explosionsgefährdete
Atmosphäre im Arbeits bereich besteht.
7003095 · V5.0 · de · 05/2023
Dieses Dokument ist gültig ab Produktversion 31-5000039-01-01. Technische Änderungen vorbehalten.
► Vorschriften und Empfehlungen für die Monta-
► Den Melder nur mit einem feuchten Tuch reinigen.
Bei Arbeiten in explosionsgefährdeten Bereichen sind die
Vorgaben im Explosionsschutzdokument zu berücksichti-
gen. Die Arbeitsfreigabe ist vor Beginn der Tätigkeiten von
einer hierfür verantwortlichen Person zu erteilen.
Wenn die Sicherheits- und Bedienungshinweise nicht
beachtet werden, bestehen keine Haftungs- und
Gewährleistungsansprüche gegenüber der Hekatron
Vertriebs GmbH.
Allgemein
Zulassungs nummer
Z-6.5-1517
Z-6.5-1296, Z-6.5-1543,
Z-6.5-1734
Z-6.5-2256
Z-6.5-1399
Z-6.5-1705, Z-6.5-1799
Z-6.5-1725
Z-6.5-2225, Z-6.5-2226,
Z-6.5-2263
Z-6.5-1872
Z-6.5-1484, Z-6.5-1990,
Z-6.5-2011
Montage
Bei der Montage wie folgt vorgehen:
► Den vorhandenen Rauchschalter gegen den Uhrzeiger-

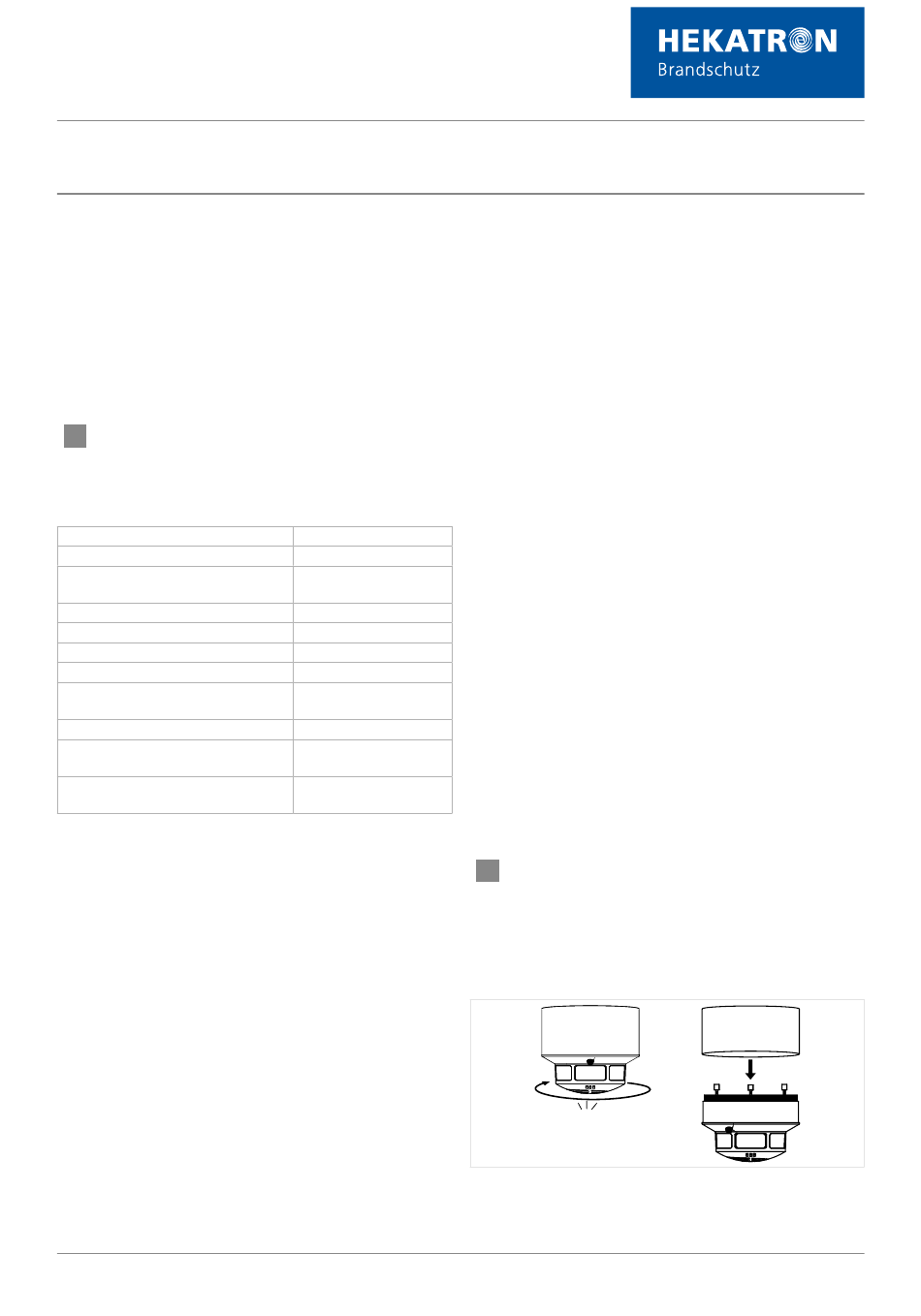

Abb. 1: Vorhandenen Melder entfernen
ge, Installation und Instandhaltung von Geräten in
explosionsgefährdeten Bereichen beachten.
- Für einen ordnungsgemäßen und sicheren Gebrauch
des Melders die Anleitung vollständig lesen und den
Anweisungen folgen.
- Die Anleitung für ein späteres Nachschlagen
aufbewahren.
- Das Gerät nur in unbeschädigtem Zustand und nur am
zugehörigen Betriebsmittel (Anschlussdose) betreiben
- Das Gerät nicht öffnen, umbauen oder modifizieren.
- Die Typenschilder und Kennzeichnungen auf Gehäuse
und Leiterplatte nicht entfernen, überschreiben oder
unkenntlich machen.
Die Rauchschalter nur im spannungsfreien Zustand
i
aus tauschen.
sinn drehen und aus dem Sockel nehmen.
Klick Klick
1
