Produkt-Datenblatt

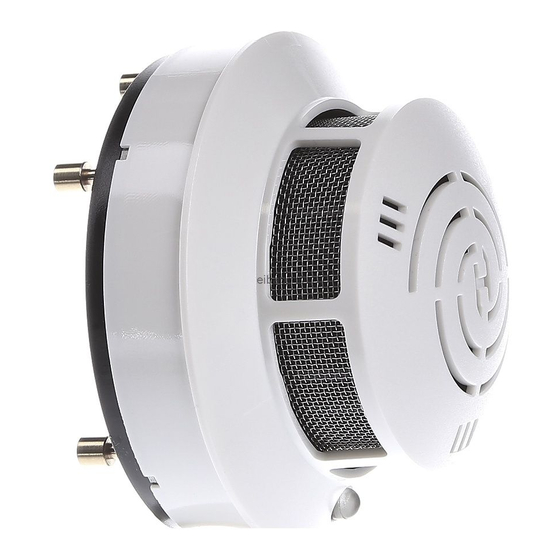

Optischer Rauchschalter ORS 210
Funktion/Anwendung
Der optische Rauchschalter ORS 210 wird zur Überwachung von
Lüftungsleitungen sowie zur Ansteuerung von Rauch- oder Brand-
schutzklappen eingesetzt. Er erkennt frühzeitig sowohl Schwelbrände
als auch offene Brände mit Rauchentwicklung. Er arbeitet nach dem
Streulichtprinzip. Lichtsender und -empfänger sind in der Messkam-
mer so angeordnet, dass das Lichtbündel des Senders nicht direkt
auf den Empfänger treffen kann. Erst das an Schwebeteilen gestreute
Licht (Tyndall-Effekt) gelangt zum Empfänger und wird in ein elektri-
sches Signal umgesetzt.
Die Auswerteelektronik des ORS 210 überwacht ständig den Rauch-
messteil des Melders. Sie meldet mit der eingebauten Einzelanzeige:
Normalbetrieb
leichte Verschmutzung
starke Verschmutzung
Störung
1)
(Messkammerausfall)
Alarm
Tab. 1:
Statusanzeige
Eine Alarmschwellennachführung sorgt zunächst für einen gleich
bleibenden Abstand zwischen Grundsignal und Alarmschwelle, bis
die Verschmutzung den Grenzwert für starke Verschmutzung erreicht
hat.
Ein Relaiskontakt im Rauchschalter öffnet, wenn der Rauchschalter
angesprochen hat, bei starker Verschmutzung, bei Störung sowie bei
Spannungsausfall.
Der ORS 210 besitzt eine Alarmselbsthaltung und wird, sobald die
Messkammer wieder rauchfrei ist, durch Reset in den Normalbetrieb
zurückgesetzt.
60000091 · V1.1 · de · 04/2023
Dieses Dokument ist gültig ab Produktversion 5000614-0201. Technische Änderungen vorbehalten.
LED leuchtet grün, Relaiskontakt ist
geschlossen
LED leuchtet grün mit kurzen
Wechseln nach gelb, Relaiskontakt ist
geschlossen
LED wechselt zwischen grün und gelb,
Relaiskontakt ist offen
LED leuchtet gelb, Relaiskontakt ist
offen
LED leuchtet rot, Relaiskontakt ist
offen

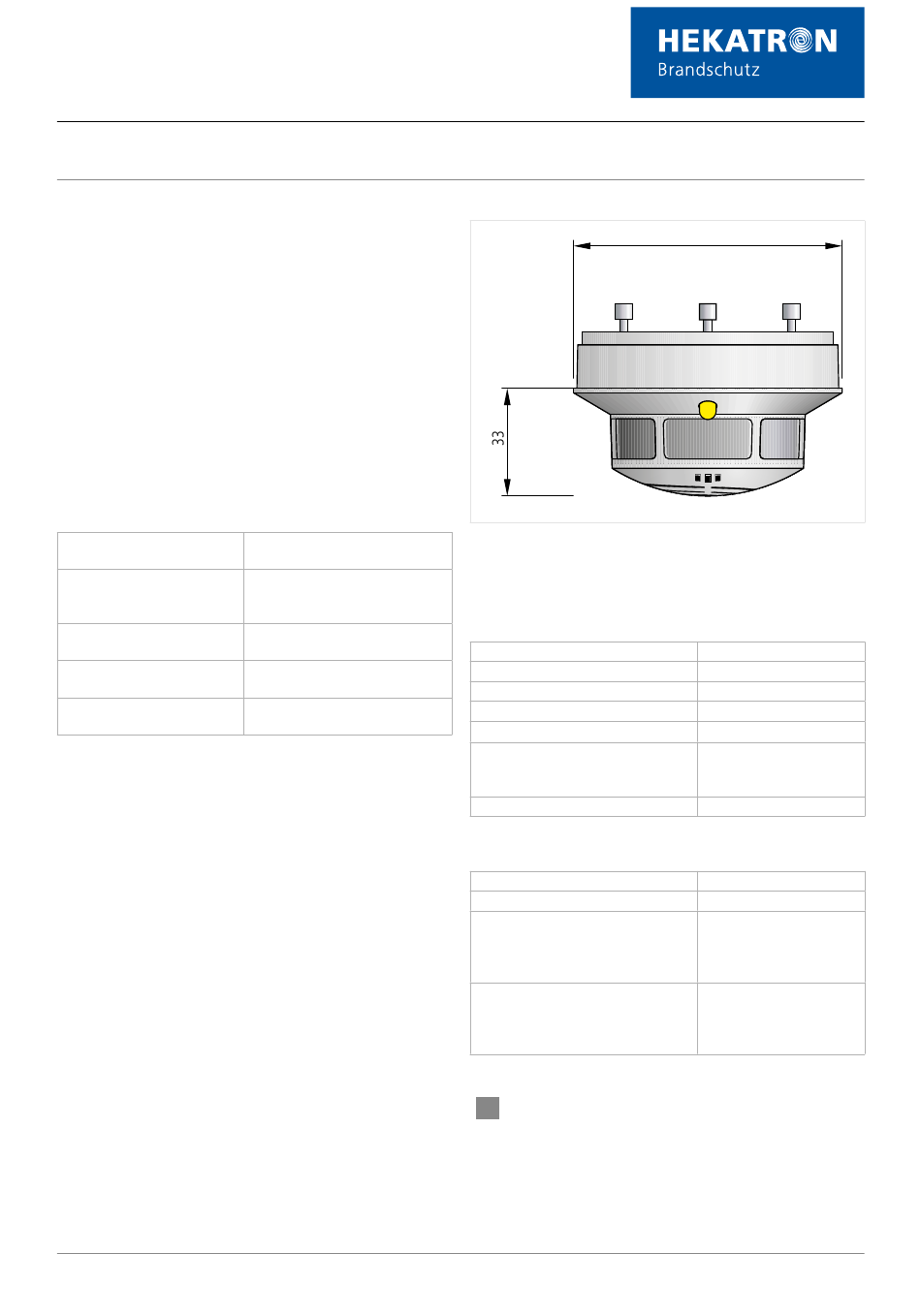

Abb. 1:
Maßbild ORS 210
Technische Daten
Allgemein
Funktionsprinzip
Ansprechschwelle
Zusatzausgang
Schutzart
Betriebs umgebungstemperatur
2)
Zulässige Feuchte (ohne Betauung)
dauernd bei ≤ 34 °C
dauernd bei > 34 °C
Gewicht (ohne Sockel)
Elektrische Werte
Betriebsspannung
Restwelligkeit Ub max.
Stromaufnahme bei 28 V DC
in Ruhe
bei Alarm
bei Störung
Relaiskontakte
Schaltspannung
Schaltstrom
Schaltleistung
Ein ORS 210 darf nur mit dem Sockel LKS 02 betrieben
i
werden.
Mögliche Ursachen für eine Störung: (bei Rückfragen: Hotline 07634 500-8050)
1)
- Betriebsspannung < 16 V
- Fehlerhafte Installation
- Hardwarefehler
2)
Ohne Betauung – nach Prüfung der Bau- und Prüfgrundsätzen für Rauchauslöse-
einrichtungen (DIBt 12/76) bis +75 °C
Ø 80
Streulicht
Nach EN 54, Teil 27
Stift 3 (nur für Kommunikation)
IP42
-30 °C bis +60 °C
10 bis 95 % rF
max. 35 g/m³, min. 10 % rF
82 g
16 V DC bis 28 V DC
200 mV
SS
max. 22 mA
max. 11 mA
max. 16 mA
max. 30 V DC
max. 1 A
max. 30 W
