Verwandte Anleitungen für exquisit EGSP 1009 EB 030E inox
Inhaltszusammenfassung für exquisit EGSP 1009 EB 030E inox

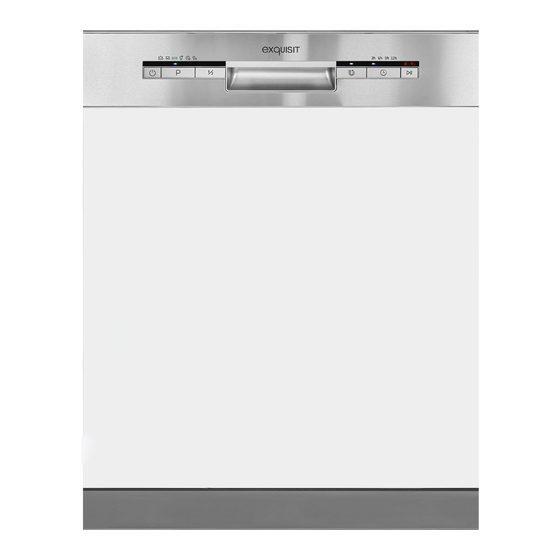

- Seite 1 Einbau-Haushaltsgeschirrspüler EGSP 1009 EB 030E inox Maßgedecke 9 Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ..................6 Bestimmungsgemäße Verwendung .............. 7 Fehlgebrauch .................... 7 Sicherheit zu bestimmten Personengruppen..........7 Umweltschutz und Energie sparen ..............9 Verpackung umweltgerecht entsorgen ............9 Energie und Wasser einsparen ..............9 Altgerät entsorgen ..................9 Aufstellen und Installieren ................10 Inbetriebnahme ..................11 Wasserhärtegrad einstellen................11 Regeneriersalz einfüllen/auffüllen ...............12... -
Seite 3: Gerät Kennen Lernen
Gerät* kennenlernen Lieferumfang Geschirrkorb Besteckkorb Trichter Dampfsperre Gebrauchsanweisung Einbauanleitung Wasserzulaufschlauch montiert Servicekarte Wasserführung Unterer Sprüharm Filtereinheit Reiniger Behälter Salzbehälter Zulaufanschluss/-schlauch Ablaufanschluss Oberkorb Unterkorb Besteckkorb mit klappbaren Tassenablagen und oberem Sprüharm *) Im Textverlauf wird der Begriff Gerät für Haushaus-Geschirrspüler verwendet. Seite | 3... -
Seite 4: Erklärung Tasten
Bedienblende Erklärung Tasten NR. TASTE/ANZEIGE BESCHREIBUNG Ein/Aus Gerät ein-/ausschalten Programmwahl Spülprogramm auswählen, Anzeige des gewählten Programms leuchtet auf. Halbe Beladung (½) Spülprogramm auswählen, um weniger als die Hälfte der vollen Gedeckzahl zu spülen. Zu- satzfunktion nur möglich mit den Programmen: Intensiv, Power+, ECO, Glas und 90 Min. -
Seite 5: Beladungsplan Für Einbau-Haushaltsgeschirrspüler
Beladungsplan für Einbau-Haushaltsgeschirrspüler Gemäß der Norm EN60436 wurde das Programm ECO getestet wie folgt: • Maßgedecke: 9 • Position Oberkorb: untere Position • Klarspüler-Einstellung: Maximum • Härtegrad: H3 • Energieverbrauch im Auszustand: 0,49W • Energieverbrauch bei Startzeitverzögerung: 1 W Oberkorb Unterkorb Geschirr Geschirr... -
Seite 6: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. Erklärung der Sicherheitshinweise bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt! bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann! -
Seite 7: Bestimmungsgemäße Verwendung
1.1 Bestimmungsgemäße Verwendung Gerät ist für die Verwendung im Haushalt bestimmt. • Gerät eignet sich zum Reinigen von Geschirr. Jede darüber hinaus gehende • Verwendung gilt als nicht bestimmungsgemäß. Gerät nicht anders bedienen als in dieser Gebrauchsanweisung beschrieben, • andernfalls entfällt im Schadensfall der Garantieanspruch. Gerät ist nicht für die Verwendung im Außenbereich bestimmt. - Seite 8 VERLETZUNGSGEFAHR! Bei aktivierter automatischer Türöffnung (je nach Modell) dürfen sich Kleinkinder nicht im Öffnungsbereich der Gerätetür aufhalten. Im Fall einer Fehlfunktion besteht Verletzungs- gefahr. Restgefahren STROMSCHLAGGEFAHR! Netzstecker am Elektrokabel beim Einstecken und Herausziehen nie mit feuchten • oder nassen Händen anfassen. Im Notfall sofort den Netzstecker aus der Steckdose ziehen.
-
Seite 9: Umweltschutz Und Energie Sparen
Umweltschutz und Energie sparen Um das neu erworbene Gerät umweltschonend und energiesparend einzusetzen, die Informationen in diesem Kapitel beachten. 2.1 Verpackung umweltgerecht entsorgen Die Verpackung sortenrein entsorgen. Pappe und Karton zum Altpapier und Folien in die Wertstoffsammlung geben. 2.2 Energie und Wasser einsparen Das Beachten der nachfolgenden Hinweise hat positiven Einfluss auf Energie- und Wasserverbrauch und die Lebensdauer des Gerätes. -
Seite 10: Aufstellen Und Installieren
Aufstellen und Installieren Gerät vorbereiten Die Verpackung muss unbeschädigt sein. Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall in Betrieb nehmen. Im Schadensfall den Kundendienst kontaktieren. Transportschutz entfernen Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle Klebe- bänder auf der rechten und linken Seite der Gerätetür sowie Klebebänder und Verpackungsteile aus dem Innenraum des Gerätes entfernen. -
Seite 11: Inbetriebnahme
BRANDGEFAHR Gerät nicht an eine Mehrfachsteckdose, Steckdosenleiste o.ä. anschließen. Einen Elektrofachmann kontaktieren, wenn der Netzstecker nicht in die Steckdose passt. Kein Verlängerungskabel mit Adapterstecker für dieses Gerät benutzen. Inbetriebnahme Vor Inbetriebnahme des Gerätes folgende Einstellungen tätigen und das Gerät mit Regeneriersalz, Klarspüler und Geschirr-Reiniger befüllen. -
Seite 12: Regeneriersalz Einfüllen/Auffüllen
Einstellungen anhand folgender Tabelle vornehmen Werkseinstellung: H3 WASSERHÄRTE Salzverbrauch ºdH ºfH ºClark ºmmol/l Anzeige/ Display (gr./Zyklus) 0~0.94 6~11 10~20 7~14 1.0~2.0 12~17 21~30 15~21 2.1~3.0 18-22 31-40 22-28 3.1~4.0 23~34 41~60 29~42 4.1~6.0 35~55 61~98 43~69 6.2~8 1° dH = 1.25° Clark = 1.78 °fH = 0.178 mmol/l °... -
Seite 13: Klarspüler
dabei etwas Wasser aus dem Behälter fließt. 4. Verschüttetes Regeneriersalz sofort mit einem feuchten Tuch aufnehmen. 5. Deckel korrekt aufsetzen und bis zum Anschlag aufschrauben. 6. Unmittelbar nach dem Befüllen ein Spülprogramm starten. Normalerweise schaltet sich die Salzmangelanzeige nach Betrieb eines Spül- programms aus. -
Seite 14: Klarspülverbrauch Einstellen
Klarspülverbrauch einstellen Der Klarspülbehälter hat sechs bzw. vier Einstellungen. Werkseinstellung "4". Sollten sich Flecken bilden oder das Geschirr nicht richtig trocknen, die Klarspülmenge erhöhen: 1. Deckel des Behälters abnehmen 2. Rädchen eine Stufe höher stellen. Wir empfehlen die Werkseinstellung ”4”. 4.4 Geschirr-Reiniger Bei der Auswahl des Geschirr-Reinigers die Hinweise des jeweiligen Herstellers beachten. -
Seite 15: Geschirr Und Besteck Einräumen
4.5 Geschirr und Besteck einräumen Für optimale Spülergebnisse folgende Tipps bei der Beladung der Körbe beachten. Speisereste z.B. mit Besteck entfernen. Vorspülen ist nicht notwendig. Eingebranntes Fett in Pfannen einweichen. Geschirr auf Sprüharme ausrichten. Plastikteile fixieren, um Wasserrückstände darin zu vermeiden. ... - Seite 16 Oberkorb einstellen Wechsel von unterer Position (1) auf die obere Position (4) Tassenablagen abklappen Unterkorb einstellen Um größeres Geschirr wie Töpfe und Pfannen zu beladen, die Ablagespitzen runterklappen Seite | 16...
-
Seite 17: Täglicher Gebrauch
Täglicher Gebrauch Ein geeignetes Spülprogramm abhängig von Geschirrart und Verschmutzungsgrad gemäß der nachfolgenden Programmtabelle auswählen. 5.1 Programmtabelle PROGRAMM SYMBOL BESCHREIBUNG Intensiv Für stark versc hmutztes Gesc hirr, z.B. Töpfe, Teller, Gläser, Pfannen. Für stärker versc hmutztes Gesc hirr, z.B. Töpfe, Teller, Gläser, Pfannen. Power+ Täglic hes Standardprogramm. -
Seite 18: Informationen Über Das Eco-Programm
5.2 Informationen über das eco-Programm Das eco-Programm ist zur Reinigung von normal verschmutztem Geschirr geeignet. Das eco-Programm ist auf den kombinierten Energie- und Wasserverbrauch das effizienteste Programm. Das eco-Programm wird verwendet, um die Einhaltung der EU-Ökodesign-Vorschriften zu prüfen. Basis ist die DIN-EN 60436. Die Wasserhärteeinstellung ist für 14dH bzw. 2,5°mmol/l zu wählen. -
Seite 19: Spülprogramm Unterbrechen
Spülprogramm unterbrechen Ein vergessenes Geschirrteil hineinlegen, solange sich der Reiniger Behälter noch nicht geöffnet hat. 1. Taste „Start/Pause“ drücken, um den Spülvorgang zu unterbrechen. 2. 5 Sekunden warten und dann die Gerätetür öffnen. 3. Vergessene Geschirrteile einstellen. 4. Gerätetür schließen. 5. -
Seite 20: Reinigung Und Pflege
Reinigung und Pflege Die regelmäßige Reinigung und Pflege des Gerätes wirkt sich nicht nur umweltschonend und energiesparend aus, sondern erhöht auch dessen Lebensdauer. Die beigefügte Kurz- übersicht gibt auf einen Blick wertvolle Tipps. Gerät und Innenraum reinigen Bedienblende, Gummidichtung und Gehäuse mit einem angefeuchteten Tuch reinigen. -
Seite 21: Filter Reinigen
Filter reinigen Das Filtersystem ist wie folgt aufgebaut. Hauptfilter Speisereste und Verunreinigungen, die dieser Filter abfängt, werden mit dem Wasserstrahl des unteren Sprüharms aufgeweicht bzw. zerkleinert und durch das Abflussrohr ausgespült. Grobfilter Grobfilter fängt größere Speisereste auf (Knochen, Glassplitter, Kerne), damit die Abflussöffnung nicht verstopfen kann. -
Seite 22: Gerät Außer Betrieb Nehmen
Gerät außer Betrieb nehmen Reihenfolge der Arbeitsschritte einhalten: 1. Netzstecker ziehen oder Sicherung für die vorgesehene Steckdose ausschalten. 2. Wasserhahn zudrehen. 3. Zulauf- und Ablaufschlauch lösen. 4. Befestigungsschrauben von der Arbeitsplatte lösen, wenn vorhanden. 5. Sockelbrett demontieren, wenn vorhanden. 6. Gerät herausziehen, dabei Schlauch vorsichtig nachziehen. Ablaufen lassen von Restwasser aus dem Schlauch Wenn sich das Spülbecken 1000 mm oder noch höher vom Boden befindet, kann das Restwasser nicht direkt in das Becken laufen. - Seite 23 FEHLER MÖGLICHE URSACHE FEHLERBESEITIGUNG Funktion „Extratrocknen“ Funktion „Extratrocknen“ war nicht aktiviert. aktivieren, wenn vorhanden Geschirr möglichst schräg einräumen Wasser sammelt sich in Vertiefungen des Geschirrs oder Besteck (s. Kapitel 4.5 „Geschirr und Besteck einräumen“) Programmende abwarten. Türe nach Programmende Trocknungsvorgang war einen Spalt öffnen.
- Seite 24 FEHLER MÖGLICHE URSACHE FEHLERBESEITIGUNG • Klarspüler nachfüllen Wasserflecken auf Tropfenbildung ist nicht • Enthärtungsanlage höher Kunststoffteilen vermeidbar einstellen Ablagerungen von • Reinigerprodukt wechseln Reinigerinhaltsstoffen • Gerät mechanisch reinigen Weiße, schwer entfern- • Enthärtungsanlage auf hö- Wasserhärtebereich ist falsch bare Beläge auf dem here Wasserhärte einstellen eingestellt Geschirr, im Geräte-...
-
Seite 25: Mögliche Ursache Und Behebung
FEHLER MÖGLICHE URSACHE FEHLERBESEITIGUNG Durch blockierte Sprüharme Sicherstellen, dass Sprüharme wurde der Reiniger nicht sich frei drehen können komplett ausgespült Reinigerreste im Reiniger Behälter Reiniger Behälter war beim Reiniger nur in den trockenen Einfüllen des Reinigers Reiniger Behälter einfüllen feucht Klarspüler mit einem Tuch Verschütteter Klarspüler entfernen... -
Seite 26: Technische Daten
Technische Daten Technische Daten finden sich auf Typenschild, beigefügter Servicekarte und beiliegendem Produktdatenblatt. Das Produktdatenblatt zu Ihrem Gerät online abrufen: Zugang finden Sie über https://eprel.ec.europa.eu und geben Sie die Modellkennung Ihres Geräts ein, um das Produktdatenblatt abzurufen. Die Modellkennung Ihres Geräts finden Sie auf dem Typschild. -
Seite 27: Garantiebedingungen
Garantiebedingungen Als Käufer eines Exquisit-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während der ersten 6 Monate werden Mängel am Gerät unentgeltlich beseitigt. - Seite 28 GGV HANDELGES. MBH & CO. KG AUGUST-THYSSEN-STR.8 D-41564 KAARST GERMANY EGSP1009-EB-030E_E1-0_2021-04 www.exquisit.de Seite | 28...
