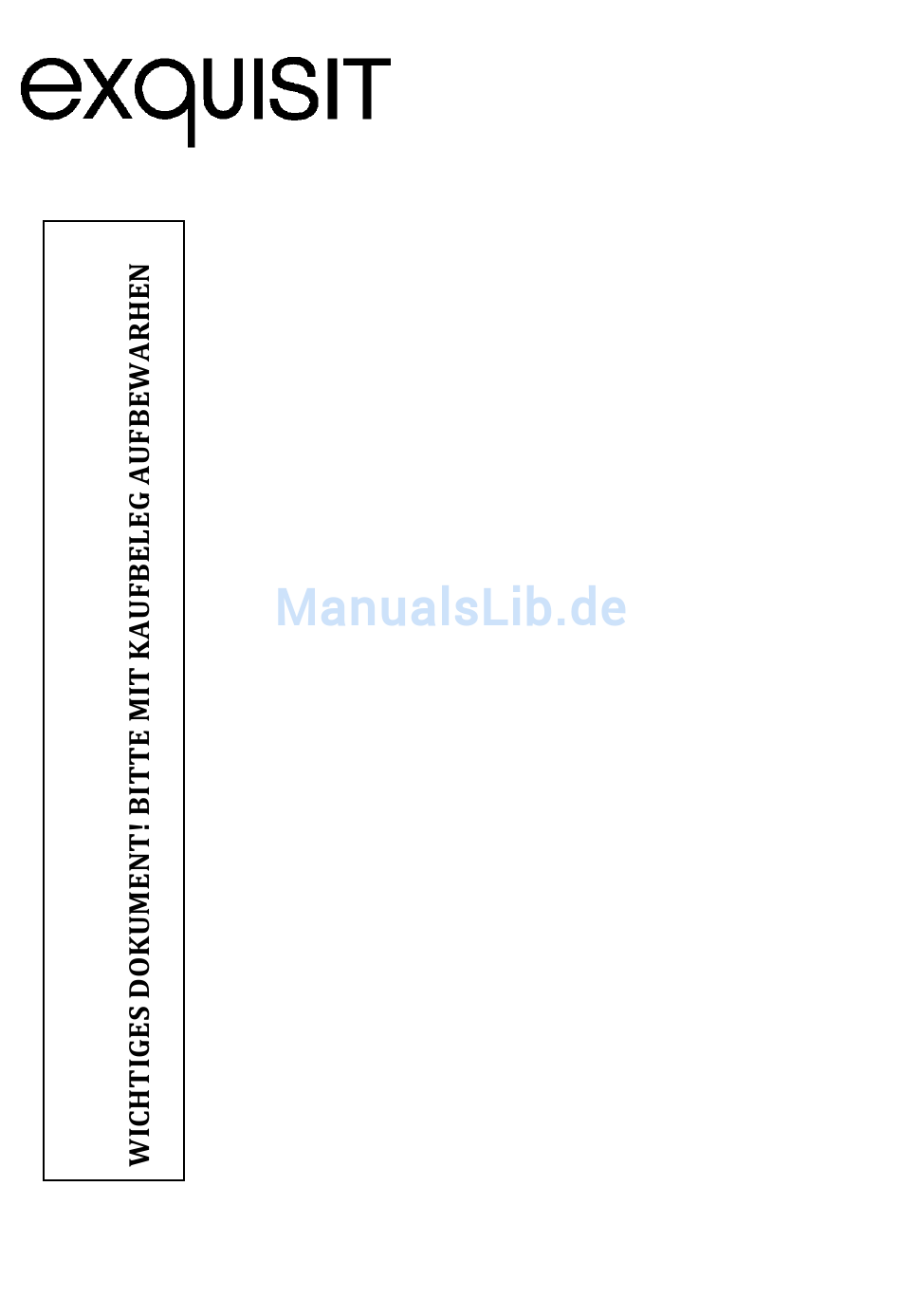

Bedienungsanleitung
Einbau-Geschirrspüler
Vollintegrierbar
EGSP 2130 E
Sehr geehrte Kundin, sehr geehrter Kunde
Wir danken Ihnen für den Kauf unseres Geschirrspülers. Sie haben
gut gewählt. Ihr Exquisit-Gerät wurde für den Einsatz im privaten
Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste techni-
sche Ansprüche mit praxisgerechtem Bedienkomfort verbindet – wie
andere Exquisit-Geräte auch, die zur vollen Zufriedenheit ihrer Be-
sitzer in ganz Europa im Einsatz stehen.
EGSP2130.E
Version E1.0 DE 04/2014
Seite 1 von 45
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für exquisit EGSP 2130 E
Inhaltszusammenfassung für exquisit EGSP 2130 E
- Seite 1 Sehr geehrte Kundin, sehr geehrter Kunde Wir danken Ihnen für den Kauf unseres Geschirrspülers. Sie haben gut gewählt. Ihr Exquisit-Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste techni- sche Ansprüche mit praxisgerechtem Bedienkomfort verbindet – wie andere Exquisit-Geräte auch, die zur vollen Zufriedenheit ihrer Be-...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ....................3 Umweltschutz ................... 4 Gebrauchs- und Sicherheitshinweise ............ 4 Sicherheitshinweise ..................4 Erklärung der Sicherheitshinweise............... 4 Allgemeine Sicherheitshinweise ..............5 Sicherheit von Kindern ................. 5 Bestimmungsgemässe Verwendung ............. 6 Gerät auspacken ..................6 Lieferumfang .................... 6 Installation ....................8 Aufstellen ....................... -
Seite 3: Einleitung
Tipps zur Fehlerbehebung ..............37 13.1 Bevor Sie den Kundendienst anrufen ............39 13.2 Fehlermeldungen ..................40 Kundendienst ..................40 Allgemeine Garantiebedingungen ............42 Technische Daten .................. 44 CE-Konformitätserklärung ..............44 Produktdatenblatt für Geschirrspüler ..........45 1 Einleitung Dieses Gerät entspricht den geltenden EG-Sicherheitsbestimmungen in Bezug auf elekt- rische Apparate. -
Seite 4: Umweltschutz
2 Umweltschutz Entsorgung Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvor- schrift 2002 / 96 / EC - WEEE Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umwelt- freundliche Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden. -
Seite 5: Allgemeine Sicherheitshinweise
WICHTIG Bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder Um- weltschäden bewirken kann. 3.3 Allgemeine Sicherheitshinweise WARNUNG Fassen Sie den Stecker am Elektrokabel beim Einstecken und Herauszie- hen nie mit feuchten oder nassen Händen an. Es besteht Lebensgefahr durch Stromschlag! ... -
Seite 6: Bestimmungsgemässe Verwendung
Halten Sie Kinder von Reiniger und Klarspüler fern. Diese können Verätzungen in Mund, Rachen und Augen verursachen oder zum Ersticken führen. Halten Sie Kinder vom geöffneten Geschirrspüler fern. Das Wasser im Spülraum ist kein Trinkwasser, es könnten sich noch Reste von Reiniger darin befinden. 4 Bestimmungsgemässe Verwendung Der Geschirrspüler ist für die Verwendung im Haushalt bestimmt. - Seite 7 EGSP2130.E Version E1.0 DE 04/2014 Seite 7 von 45...
-
Seite 8: Installation
Die Gleitschiene wird in den Rahmen des Gerätes eingesetzt wenn die bereits vom Werk montierte Gleitschiene gerissen oder gebrochen ist. Siehe Abbildungen unten für die Montage: Das gerissene oder gebrochene Kunststoffteil wird vorsichtig vom Rahmen entfernt und das neue Kunststoffteil (1) wird wie Bild (2) zeigt eingesetzt. Anschliessend muss es so aussehen wie in Bild (3) 7 Installation 7.1 Aufstellen... - Seite 9 Abb. 1 Zwischen Geschirrspüler und Arbeitsplatte darf nicht mehr als 5 mm Platz sein. 90 ° 90 ° 820m m 580m m Zufuhr für Kabel und Schläuche Platz zwischen Schrank + Fussboden 600 m m Abb. 2 Minimum Abstand bei geöffneter Tür EGSP2130.E Version E1.0 DE 04/2014 Seite 9 von 45...
- Seite 10 Abb. 3 Maßangaben in mm Die Haltewinkel an der Holz-Dekorblende anbringen und die Haltewinkel in die Füh- rungsnute (Haken für die Holz-Dekorblende) an der Gerätevorderseite setzen, siehe Abb. 4a. Nach Positionierung der Holz-Dekorplatte diese mit den Schrauben und Stiften an der Aussentür des Gerätes fixieren. (Abb. 4 b) Abb.
- Seite 11 Abb. 4b Einstellung der Türfeder Die Türfedern werden werkseitig für die Spannung der Aussentür eingestellt. Nach An- bringen der Holz-Dekorplatte kann eine leichte Neueinstellung notwendig sein. Die Tür ist korrekt eingestellt, wenn die geöffnete Tür horizontal bleibt und sich durch leichten Druck schließt. Abb.
-
Seite 12: Wasseranschluss Kaltwasser
7.3 Wasseranschluss Kaltwasser Verbinden Sie den Wasserzufuhrschlauch mit einem ¾” Gewindeanschluss und ziehen Sie das Ganze gut fest. Falls die Wasserleitungen neu sind oder für längere Zeit nicht benutzt worden sind, las- sen Sie Wasser herauslaufen, um sicher zu stellen, dass das Wasser klar und frei von Unreinheiten ist. - Seite 13 Ablaufen lassen von Restwasser aus dem Schlauch Wenn sich das Spülbecken 1000 mm oder noch höher vom Boden befindet, kann das Restwasser nicht direkt in das Becken laufen. In diesem Fall muss das Restwasser aus dem Schlauch in einer Schüssel oder in einem geeigneten Behälter ausserhalb des Be- ckens aufgefangen werden.
- Seite 14 Abb. 7 Legen Sie eine Wasserwaage auf die Tür und in den Innenraum, um sicher zu gehen, dass das Gerät gerade steht. Richten Sie bitte so lange aus, bis das Gerät gerade steht. Die Geschirrspülmaschine muss gerade stehen, damit die Geschirrkörbe ein- wandfrei funktionieren können und somit ein einwandfreies Spülergebnis erreicht wird.
-
Seite 15: Gerät Am Stromnetz Anschließen
7.4 Gerät am Stromnetz anschließen WARNUNG Das Gerät muss unbedingt vorschriftsmäßig geerdet sein. Zu diesem Zweck ist der Stecker des Anschlusskabels mit dem dafür vorgesehenen Kontakt versehen. Stromschlaggefahr! WICHTIG Rufen Sie einen Elektrofachmann, wenn der Stecker nicht in die Steckdose passt. ... -
Seite 16: Reinigungsmittel
8.2 Reinigungsmittel Funktion des Reinigungsmittels Die Reinigungsmittel mit ihren chemischen Bestandteilen sind notwendig, um Schmutz und angetrocknete Essensreste zu entfernen und sie aus dem Geschirrspüler heraus zu spülen. Die meisten handelsüblichen Qualitätsreinigungsmittel eignen sich für diesen Zweck. Konzentriertes Reinigungsmittel Je nach ihrer chemischen Zusammensetzung kann man Geschirrspülmittel in zwei Grundarten aufteilen: ... -
Seite 17: Wasserenthärter
VORSICHT Alle Reinigungsmittel an einem sicheren Ort, außer Reichweite von Kindern halten. Das Reinigungsmittel immer erst kurz vor dem Star- ten des Geschirrspülers in den Behälter geben. 8.3 Wasserenthärter Der Wasserenthärter muss mithilfe der Wahlscheibe für Wasserhärte manuell eingestellt werden. Der Wasserenthärter dient zum Entfernen von Mineralien und Salzen aus dem Wasser, die das Gerät beschädigen oder eine unerwünschte Wirkung auf das Geschirr haben können. -
Seite 18: Einfüllen Des Salzes In Den Wasserenthärter
1° dH = 1.25° Clark = 1.78 °fH = 0.178 mmol/l ° dH: deutscher Härtegrad ° Clark: Britischer Härtegrad ° fH: französischer Härtegrad Die Wasserhärte ist je nach Wohngebiet unterschiedlich. Wenn hartes Wasser im Ge- schirrspüler benutzt wird, bilden sich Flecken und Ablagerungen auf Geschirr und Be- steck. -
Seite 19: Klarspüler Einfüllen
Normalerweise schaltet sich die Salzkontrollleuchte ca. 2-6 Tage nach Auflösen des Salzes aus. Nach dem befüllen, ein Spülprogramm starten (Empfohlen: kurz Spülprogramm). WICHTIG Der Salzbehälter muss nachgefüllt werden, sobald die Kontrolllampe leuchtet. Die Kontrolllampe bleibt solange an bis genügend Salz in den Behälter gefüllt wird. Ist Salz übergelaufen, so soll das Kurzprogramm gestartet werden, um das überflüssige Salz zu lösen. - Seite 20 Klarspülbehälter WICHTIG Verschüttetes Klarspülmittel sofort mit einem absorbierenden Tuch aufwischen, um beim nächsten Spülprogramm überschüssigen Schaum zu vermeiden. Zum Öffnen des Behälters Den Klarspüler einfüllen, Die Kappe in Entnahme- die Kappe in Pfeilrichtung aber nicht überfüllen. position wieder einsetzen, links drehen und heraus in Pfeilrichtung rechts zu- heben.
- Seite 21 Der Klarspülbehälter hat sechs bzw. vier Einstellungen. Beginnen Sie immer mit der Einstellung " 4 ". Sollten sich Flecken bilden oder das Geschirr nicht richtig trocknen, erhöhen Sie die Klarspülmenge indem Sie den Deckel des Behälters abnehmen und das Rädchen auf "5" stellen. Sollte das Geschirr dann immer noch nicht richtig trocken sein oder Flecken aufweisen, drehen Sie das Rädchen auf die nächst höhere Zahl bis das Problem beseitigt ist.
-
Seite 22: Geschirrspülmittel Einfüllen
Richtige Verwendung des Spülmittels Verwenden Sie nur Reiniger für Haushaltsgeschirrspüler Sie können handelsübliche Tabs, pulverförmige oder flüssige Reiniger verwenden. Beachten Sie bei der Reinigerdosierung die Hinweise auf der Reinigerpackung. Füllen Sie den Reiniger in die Kammern des Reinigerbehälters ... -
Seite 23: Betrieb
9 Betrieb 9.1 Bedienelemente 1 Gerät ist eingeschaltet (Anzeige LED) 2 Warnleuchte Salzmangel (Salzmangelanzeige) leuchtet, wenn Salz nachgefüllt werden muss. Warnleuchte für Klarspüler: leuchtet, wenn Klarspülkammer leer ist und nachgefüllt wer- den muss. 3 Startzeitverzögerungsanzeige: die Startzeit kann auf 3 Stunden, 6 Stunden, 9 Stunden oder 12 Stunden Verzögerung eingestellt werden 4 ½... -
Seite 24: Funktionen Des Geschirrspülers
9.2 Funktionen des Geschirrspülers 1.Oberer Geschirrkorb 7. Sprüharme 2 Innenschlauch 8 Filter 3 Unterer Geschirrkorb 9 Anschluss des Wassereinlaufschlauchs 4 Wasserenthärter 10 Anschluss des Wasserauslaufschlauchs 5 .Spülmittelbehälter 11 Einstellvorrichtung 6. Tassenablage EGSP2130.E Version E1.0 DE 04/2014 Seite 24 von 45... -
Seite 25: Liste Der Programme
9.3 Liste der Programme Pro- Beschreibung Arbeitsgänge Spülmittel Lauf Ener- Wasser- Klar- gramm des Programms Vorspülen zeit giever- ver- spül- / Haupt- [ca. brauch brauch mittel programm min] (kWh) Für stark ver- Vorspülen 5/25 g schmutztes Ge- (50°C) schirr, wie z. B. Spülen (65ºC) Intensiv Töpfe, Pfannen,... -
Seite 26: Beladen Der Geschirrkörbe
Hinweis *EN50242: Das Programm mit dieser Kennung ist das Testprogramm. Die Informationen für den Vergleichbarkeitstest sind übereinstimmend mit dem EN 50242 wie folgt durch- geführt worden: Standardgedecke : 12 Position: Ober Korb : Obere Räder auf den Schienen Klarspüler Position: 6 Leistungsaufnahme im Aus Zustand: 0.49 W Leistungsaufnahme im unausgeschalteten Zustand: 0.45 W 9.4 Beladen der Geschirrkörbe... - Seite 27 Sie müssen sicher gestapelt werden, damit sie nicht umkippen. Sie dürfen nicht die Sprüharme an der Drehung im Spülvorgang behindern. Sehr kleine Teile sollten nicht in den Geschirrspüler gegeben werden, da sie leicht aus dem Korb fallen können. Beladen des Oberkorbes Der obere Geschirrkorb dient zum Einlegen empfindlicherer und leichterer Geschirrteile, wie z.
- Seite 28 Beladen des Unterkorbes Wir empfehlen, dass Sie große Teile, die schwierig zu reinigen sind, in den unteren Ge- schirrkorb legen: Töpfe, Pfannen, Deckel, Servierplatten und Schüsseln, wie unten ge- zeigt, einlegen. Servierplatten und Deckel sollten auf der Seite eingelegt werden, damit sie die Drehung der Sprüharme nicht behindern.
- Seite 29 Bitte darauf achten, dass kein Besteckteil durch den Korbboden fällt. WICHTIG Aufrecht eingesteckte Messer mit langen, spitzen Schneiden stellen eine po- tenzielle Gefahr dar! Lange und/oder scharfe Besteckteile, wie z.B. Tranchiermesser müssen waa- gerecht im Ober Korb eingelegt werden. Manche Teile sind nicht Geschirrspüler geeignet.
- Seite 30 Begrenzte Eignung Manche Glasarten können nach mehreren Spülvorgängen milchig werden. Silber und Aluminiumteile neigen zur Verfärbung während des Spülvorgangs. Kacheln oder glasierte Teile können nach häufigem Spülen glanzlos werden. Hinweis Keine Gegenstände in den Geschirrspüler geben, die mit Zigarettenasche, Kerzen- wachs, Lack oder Farbe beschmutzt sind.
-
Seite 31: Gerät Einschalten
Vorgeschlagene Lösung: Verwenden Sie nur Glas oder Porzellan mit der Kennzeichnung “Spülmaschi- nenfest”. Verwenden Sie für empfindliches Geschirr ein mildes Reinigungsmittel. Falls erforderlich, fragen Sie beim Hersteller des Reinigungsmittels nach weiteren Informationen. Wählen Sie ein Programm mit niedriger Temperatur. ... -
Seite 32: Vergessen Ein Geschirrteil Einzulegen
Hinweis: Wenn Sie die Tür während des Programmablaufs öffnen, wird der Vorgang unterbrochen. Wenn Sie die Tür schließen, setzt das Gerät nach 10 Sekunden sein Pro- gramm fort. 10.3 Vergessen ein Geschirrteil einzulegen Ein vergessenes Geschirrteil kann eingelegt werden, solange sich der Spülmittelbehälter noch nicht geöffnet hat. -
Seite 33: Wartung Und Pflege
11 Wartung und Pflege 11.1 Filtersystem Das Filtersystem verhindert, dass Verunreinigungen in die Pumpe gelangen können. Rückstände können leicht aus der Filtersystem entnommen werden. Das Filtersystem besteht aus einem Grob-, Haupt- und Feinfilter. 1 Hauptfilter Speisereste und Verunreinigungen, die dieser Filter abfängt, werden mit dem Wasser- strahl des unteren Sprüharms aufgeweicht bzw. - Seite 34 Filterentnahme Schritt 1: Den Filterzylinder in entgegen gesetzter Richtung drehen und nach oben an- heben; Schritt 2: Hauptfilter anheben HINWEIS : Bei Schritt 1 bis Schritt 2 wird das Filtersystem entfernt. Bitte gehen Sie zum Zusammensetzen in umgekehrter Reihenfolge vor. Filterzusammenbau Für optimale Leistung und Spülresultate muss der Filteraufbau gereinigt werden.
-
Seite 35: Reinigung Des Geschirrspülers
WICHTIG Niemals den Geschirrspüler ohne eingesetzte Filter laufen lassen. Beim Reinigen der Filter darauf achten, dass sie nicht angestoßen werden, ansonsten könnten die Filter verformt werden und die Leistung des Geschirrspülers beeinträchtigt werden. 11.2 Reinigung des Geschirrspülers Das Bedienfeld kann mit einem angefeuchteten Tuch gereinigt werden. Zum Säubern des Gehäuses, ein geeignetes Reinigungsmittel verwenden. -
Seite 36: Schutz Vor Einfrieren
Reinigen der Sprüharme Die Sprüharme müssen regelmäßig von Kalkablagerungen gereinigt werden, sonst können die Düsen und Lager der Sprüharme verstopfen. Zum Entfernen des Sprüharms die Schraubenmutter nach rechts drehen, die Unterlegscheibe auf dem Arm herausnehmen und dann den Sprüharm selbst entfernen. Die Sprüharme in warmem Seifenwasser reinigen und mit einer weichen Bürste die Düsen säubern. -
Seite 37: Transport
Ablaufen lassen von Restwasser aus dem Schlauch Wenn sich das Spülbecken 1000 mm oder noch höher vom Boden befindet, kann das Restwasser nicht direkt in das Becken laufen. In diesem Fall muss das Restwasser aus dem Schlauch in einer Schüssel oder in einem geeigneten Behälter ausserhalb des Be- ckens aufgefangen werden. - Seite 38 Schaumbildung Ungeeignetes Spülmit- In diesem Fall den Geschirrspüler öffnen tel. und den Schaum verdampfen lassen. Ca. 4 Liter kaltes Wasser hinein geben. Den Geschirrspüler schliessen, das Wasser durch Drehen des Wahlschalters auf ei- nen Entleerungszyklus auslaufen lassen. Falls erforderlich den Vorgang wiederho- len.
-
Seite 39: Bevor Sie Den Kundendienst Anrufen
13.1 Bevor Sie den Kundendienst anrufen Fehler Mögliche Ursache Fehlerbeseitigung Glas ist blind Kombination aus wei- Bei weichem Wasser weniger Spülmittel chem Wasser und zu verwenden und das kürzeste Programm viel Spülmittel einstellen. Gelber oder Tee- oder Kaffeefle- Mit einer Lösung aus ½ Tasse Bleiche und 3 brauner Film cken Tassen warmen Wasser versuchen die Fle-... -
Seite 40: Fehlermeldungen
13.2 Fehlermeldungen Codes Bedeutung Mögliche Ursache Kurzspülanzeige Längere Einlassdauer Wasserhahn ist nicht aufgedreht flackert oder Wasserdruck ist zu gering Wasseranschlusshahn (WAS) ist verkalkt. Bitte einen Installateur zur Prüfung beauftrag. (Kundendiensteinsatz ist in diesem Fall kostenpflichtig) Glas Spülpro- Überflutung Zu viel Wasser eingelassen gramm flackert 14 Kundendienst Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen... - Seite 41 Zuständige Kundendienstadresse: EGS GmbH Dieselstrasse 1 33397 Rietberg / DEUTSCHLAND Kundentelefon für Deutschland: +49 (0)2944-9716791 Kundentelefon für Österreich: 0820 200 170 (aus dem österreichischen Festnetz 0.14 Euro/min, Mobilnetz anbieterabhängig abweichend) Kundentelefon für die Schweiz: +41 (0)31 951 47 45 E-Mail: kontakt@egs-gmbh.de (Reparaturaufträge können auch online eingegeben werden.) Internet:...
-
Seite 42: Allgemeine Garantiebedingungen
15 Allgemeine Garantiebedingungen Garantiebedingungen Als Käufer eines Exquisit - Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist,... - Seite 43 Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land oder CH erworben wurden und die in der Bundesrepublik Deutschland, der Schweiz oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land oder in der Schweiz erworben und in ein anderes EU- Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Ga- rantiebedingungen erbracht.
-
Seite 44: Technische Daten
16 Technische Daten Höhe [mm] Breite [mm] Tiefe (mit Anschlüssen) [mm] Gewicht (leer) [kg] Leistungsaufnahme [W] 1930 Netzspannung/Frequenz [V/Hz] 220-240 / 50 Absicherung [A] Zulauftemperatur max. [C°] Ablaufhöhe max. [mm] 1000 Wasserdruck (Fliessdruck) 0.04-1 MPa. EAN Nr. [Farbe ] 4016572017076 Weitere Produktdaten finden Sie am Ende der Bedienungsanleitung im EU- Produktdatenblatt. -
Seite 45: Produktdatenblatt Für Geschirrspüler
18 Produktdatenblatt für Geschirrspüler Delegierte Verordnung (EU) 1059/2010 Marke Exquisit Modell EGSP 2130 E Nennkapazität in Standardgedecken Energieeffizienzklasse ¹) Jährlicher Energieverbrauch ²) kW/Jahr Energieverbrauch des Standardreinigungszyklus 0.91 kW/h Leistungsaufnahme im Aus Zustand 0.45 Leistungsaufnahme im unausgeschalteten Zustand 0.49 Jährlicher Wasserverbrauch ³)
